Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Когда и как менять опоры?

Замена изношенного металлического соединения в машине сродни операции по приведению в порядок стертого в процессе долгой жизненной «эксплуатации» живого «шарнира». Однако присутствие хирурга тут совсем необязательно, замена шаровой опоры на личном авто доступна любому владельцу, хоть это и не слишком приятная процедура.

Первая неприятность состоит в том, что просто так шаровая опора не ломается. Обычно такой подлый случай происходит в самый неподходящий момент, к примеру, когда водитель, да еще со всей своей семьей, перевозят на крыше Жигулей холодильник, и во время поворота или объезда какого-либо препятствия автомобиль вдруг с треском «проседает» на одну сторону. То есть первое условие поломки – непосильная нагрузка на шарниры. Чтобы предупредить возникновение подобных случаев, нужна периодическая диагностика ходовой части.

Сломанная шаровая опора

Если есть малейшие подозрения в неисправности шаровых опор, проверку можно провести тремя основными способами.

1. Поддомкратив «подозрительное» колесо, возьмите его за верхнюю и нижнюю части и ощутимо покачайте. Если люфт есть, пора менять опору.
2. При наличии ремонтной ямы или эстакады возьмите монтировку и, расположившись под днищем автомобиля, поместите ее между краем шаровой опоры и нижним рычагом рулевого управления. Попробуйте сделать нажим вверх. Здесь также не должно быть люфта.
3. Самый точный способ (хоть и самый трудоемкий) – это снять опору, зажать ее в тисках и попробовать рукой подвигать шаровой палец в различных направлениях. Если это вам удается легко, деталь пришла в негодность, и необходима ее срочная замена.

Вот как раз насчет третьего способа и пойдет речь, так как, установив факт необходимости замены, требуется специальный съемник, с помощью которого необходимо будет произвести распрессовку шарового пальца.

Самодельный съемник шаровых опор.

Съемники шаровых опор и рулевых тяг.

Замена шаровой опоры съемниками, несколько нюансов , советы в процессе.

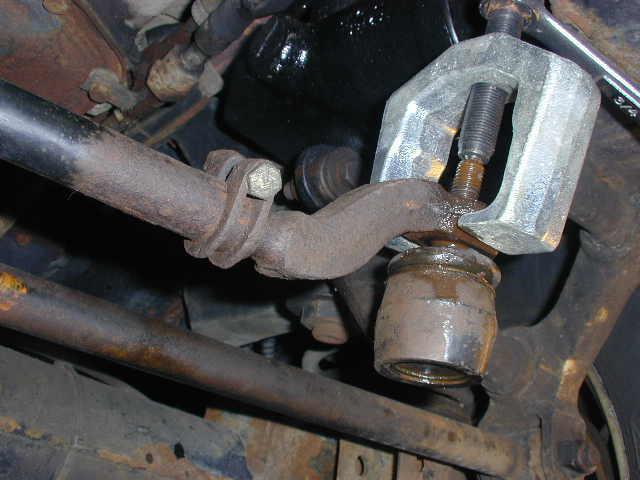

Съёмники винтовые.

Даная техника используется для деталей, установленных с натягом, когда не требуется значительных усилий. Захваты легко сводятся и разводятся благодаря простой конструкции. Что касается съёмников винтовых, они хоть и не

п

риспособлены для работы, где требуются большие усилия, но имеют свои плюсы:

Конструкция съёмника простая и надежная, что позволяет обращаться с ним даже не профессионалу;

Благодаря резьбовому соединению гайки и корпуса обеспечивается легкое и быстрое управление захватами;

За счет простоты конструкции при правильной эксплуатации они прослужат долго.

Основные технические характеристики

Размеры захватов – от 10мм до 30мм;

Усилие – от 2т до 10т;

Рабочее пространство – от 80мм до 170мм;

Ход штока – от 70мм до 170мм;

Вес нетто – от 1,6 кг до 9,6 кг.

Замена шаровых на Шевроле Ниве без снятия приводов.

Чем нам поможет съемник?

Почему именно съемнику оказывается такое внимание при замене шаровой опоры? Дело в том, что срок службы этой детали довольно долгий, и ее составные части в результате нагрева, силы трения и коррозии «прикипают» друг к другу. В частности, довольно частое явление – «сваривание» конуса и гнезда. Простыми инструментами, которые находятся в обычном автомобильном ремкомплекте, съемника может и не оказаться. Некоторые мастера очень просто разрубают этот «гордиев узел», воспользовавшись кувалдой и газовой горелкой. Но такое решение может грозить тем, что менять придется еще и рулевые тяги.

Дабы не прибегать к варварским способам, следует заранее озаботиться приобретением съемника шаровых опор. Благо, стоимость их адекватна, вариантов приспособлений великое множество, а потому никаких проблем нет. Но не каждый готов тратиться на инструмент, который хоть и полезен, но сможет пригодиться всего лишь один раз за весь срок владения автомобилями.

Принцип, который лежит в основе любого инструмента, призванного извлечь шаровой палец из запрессованного гнезда, это способность преодолеть довольно значительное усилие, препятствующее этому. За годы своего существования человечество не изобрело ничего лучше, чем рычаг и винт, которые и лежат в основе любого съемника. Кроме этих хрестоматийных приспособлений в инструменте обязательно присутствует клин. Если кто-либо видел гвоздодер, то поймет, о чем идет речь.

Инструмент для извлечения шарового пальца из запрессованного гнезда

Только применять такое устройство, помогая ему с помощью молотка «подлезть» в пространство между головкой «шарика» и гнездом, неудобно. Почти со 100% вероятностью резиновый пыльник будет порван. Именно поэтому на помощь приходят другие инженерные решения, помогающие извлечь палец аккуратно и красиво.

Инструментом, который аккуратно вынимает из гнезда шаровой палец, да еще и не портит ничего вокруг, можно считать гибрид гвоздодера и небольшой струбцины. С помощью первого подводятся металлические «лапки» под «шарик». Второе устройство, составляющее одно целое с первым, предназначено для аккуратного отделения детали от гнезда. Достигается это за счет постепенного закручивания воротка, давящего на сам палец и постепенно отделяющего его от корпуса. Кстати сказать, иногда самодельные приспособления справляются со своей задачей гораздо лучше, чем покупные, и кто имеет хотя бы небольшие навыки слесарного дела наверняка сможет сделать его своими руками.

На ценниках в магазинах можно еще встретить слово «универсальный» в отношении съемника. Особенностей тут немного, строение позволяет использовать его не только для выпрессовки шаровых опор, но и для работы с рулевыми наконечниками. Изготовить такое приспособление своими руками куда сложнее, тут уже лучше прибегнуть к продукции массового производства или взять универсальный инструмент у знакомых.

Как выглядит съемник

Всего бывает три вида съемников:

1. рычажный;
2. шаровой;
3. клин (вилка совместно с молотком).

Они отличаются между собой внешним видом, но принцип действия у них одинаковый. Палец выкручивается из своего посадочного места с помощью молотка или же прокручивания гайки. Съемник устроен таким образом, что заполняет собой пространство между соединенными деталями и после его поворота можно услышать щелчок, свидетельствующий, что соединение ослабло и можно снять шаровую опору из ее посадочного места.

Съемник помогает провести демонтаж даже новичку авторемонтных работ.

Процесс замены шаровой опоры

Если «рука набита», замена шаровой опоры своими руками – дело несложное. Первое время, конечно, придется изрядно повозиться. Сначала автомобиль следует поставить на ровную площадку, что делается всегда, когда предстоит работа с домкратом. Установите подъемное устройство, но не поднимайте сразу кузов с нужной стороны, а вначале ослабьте болты, крепящие колесо. Вывесив нужную сторону на домкрате, открутите болты полностью. Сняв колесо, отсоедините гайку шарового пальца и крепеж, который держит поворотный кулак. С помощью съемника распрессуйте опоры.

Замена шаровой опоры своими руками

Теперь вам понадобится помощь: кто-то должен с помощью монтировки отжать нижний рычаг, чтобы вы могли не спеша и аккуратно удалить стертый шаровой палец. После удаления старой опоры новая вставляется в гнездо, а ассистент медленно отпускает рычаг под вашим чутким руководством. Вам необходимо направлять тягу так, чтобы палец четко лег в проушину. Когда все детали оказались на своих местах, необходимо наживить болты и гайки. После нужно смазать палец и трущиеся части солидолом или другой густой смазкой, а затем затянуть крепления.

Особенности замены верхней и нижней шаровой опоры ВАЗ 2106

Шаровая опора из-за своей конструктивной особенности не подлежит ремонту, поскольку невозможно восстановить в гаражных условиях палец. Единственным вариантом остается замена.

Перед началом работ по замене верхней и нижней шаровой опоры нужно подготовить:

• домкрат;
• приспособление для выпрессовывания шаровой;
• торцовые и рожковые ключи, плоскую отвертку.

Такое количество инструментов должно находиться под рукой, поскольку на практике может потребоваться “подтяжка” иных деталей.

Очередность действий

Колесо, на котором планируется заменить деталь, требуется поднять домкратом, после чего снять с помощью торцевого ключа.

Дальнейшая последовательность действий заключается в следующем:

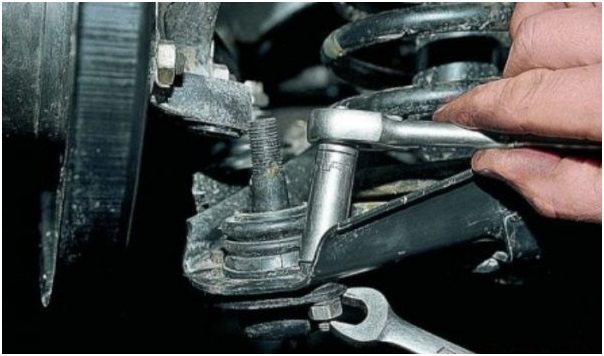

На верхнем шаровом пальце имеется крепежная гайка, которую можно открутить с помощью рожкового ключа на “22”.

С помощью специального приспособления палец следует выдавить из кулака на подвеске. Для этого нужно приложить немалые усилия.

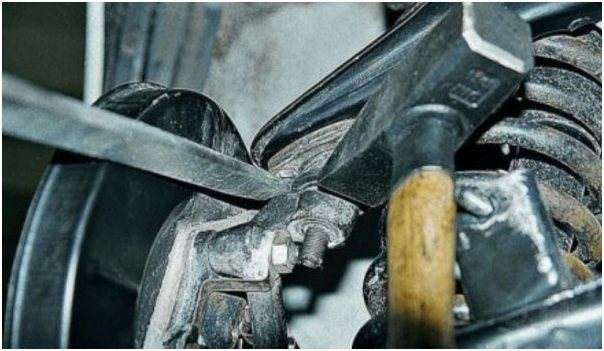

При отсутствии специального съемника можно вынуть палец сильным ударом молотка по проушине подвески. Во время ударов нужно пытаться с помощью монтировки вытянуть деталь.

Верхняя шаровая крепится к подвески 3-мя гайками на “13” — без особых усилий откручиваются рожковым ключом.

После откручивания гаек, шаровую можно снять и разобрать. Пыльник снимается вручную.

• Нижняя шаровая опора тоже крепится гайкой. Сразу ее открутить не получится, поскольку при попытке раскрутить, она будет упираться в подвеску. По этой причине изначально ее следует провернуть 6 — 7 раз.
• На следующем этапе специальным съемником снимается нижняя шаровая опора из проушины в подвеске. Перед этим настоятельно рекомендуется ослабить деталь, путем выкручивается крепежной гайки до “максимума”.

• После этого крепежная гайка снимается полностью без особых сложностей.
• Рожковым ключом на “13” откручиваются гайки, которые удерживают шаровую опору в проушине, а далее извлекается. С нижней опоры оптимальным вариантом снять крепеж является использование торцового ключа на “13”.

Старые шаровые опоры меняются на новые, после чего в обратном порядке осуществляется сборка подвески.

Как видно, особых сложностей в замене шаровой опоры нет.

Посмотреть наглядно можно с помощью видео:

Вилка для снятия шаровых опор

Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.

Причина – конструктивные особенности названных элементов: их пальцы имеют конусовидную форму, которой они входят в посадочные гнезда, со временем место этого вхождения загрязняется, замасливается, ржавеет, делая соединение поверхностей слишком плотным, практически единым, то есть таким, которое простым физическим воздействием не разъединить. Нужен помощник – съемник шаровых опор – инструмент в разы упрощающий выпрессовку.

Стать его обладателем несложно: для этого нужно пойти в ближайший автомагазин и там его приобрести либо сделать съемник шаровых опор своими руками любым из представленных ниже способов, которые мы сгруппировали в зависимости от того, каким образом в них создается усилие.

Эксклюзив

У каждого производителя специального инструмента и оснастки имеются свои, оригинальные разработки, позволяющие упростить самые распространенные операции по ремонту и обслуживанию подвижного состава. Тем самым сокращается время их выполнения и обеспечивается высокая производительность. Например, инженерами Kukko был спроектирован съемник KS-204-30, предназначенный для демонтажа тормозных трещоток с автоматическим регулированием зазора производства известных фирм. Они устанавливаются на большинстве моделей коммерческой техники. Особенность приспособления заключается в наличии поперечной регулируемой струбцины, предназначенной для жесткой фиксации захватывающих лап. Она позволяет четко зафиксировать трещотку перед демонтажем, который длится считанные секунды, несмотря на отсутствие гидропривода. Последний, кстати, значится в списке опций к данному приспособлению, но, как показывает практика, абсолютно не нужен.

Рычажные съемники.

Рычажные съемники представляют собой инструмент, состоящий из пары соединенных между собой посередине рычагов. Также с одной стороны в них присутствует стяжной болт. В процессе воздействия на шаровую опору этот болт выкручивается, сводя друг с другом концы рычагов, один из которых находится между опорой и проушиной, второй – под пальцем.

Такие съемники также достаточно эффективны, но имеют больший размер, поэтому не везде могут быть применимы.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Затем к этой скобе приваривают прут. С помощью него можно будет использовать съемник для шаровых опор. Работать с клином достаточно просто. Его устанавливают в зазор, который имеется между проушиной и корпусом шаровой поры. Затем при помощи молотка клин забивают, что приводит к выпрессовке пальца.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Съемник типа «клин».

Самый простой по своей конструкции, однако тоже хорошо справляющийся с поставленной перед ним задачей. Для его изготовления вам понадобится:

• взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
• с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
• все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
• для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.

Съемник рулевого наконечника для авто своими руками

• Здесь укажем примерный список необходимого:
• Болгарка;

Дрель;

• Метчики для нарезания резьбы;
• Сварочный аппарат (для изготовления некоторых разновидностей).

Также потребуется подходящее железо. А также гайки и болты. Некоторые работы проще всего производить, зажав заготовку в слесарных тисках.

Среди многих конструкций клин является самым простым вариантом. Он представляет собой тонкий с одной стороны, утолщающийся к другой конец металла. При этом, с тонкой стороны имеется выемка под палец. Применяется это приспособление следующим образом. Оно тонким концом надставляется в щель между ухом поворотного кулака и шарниром рулевого наконечника, после чего.

Клин с помощью молотка забивают туда. По мере продвижения наконечник будет выдвигаться из уха. Сделать приспособление можно из любого подходящего куска железа, выточив или вырезав проем под палец.

Винтовой съемник

Это более сложное приспособление. Для его изготовления вам придется воспользоваться сварочным аппаратом. Само по себе это приспособление работает, путем закручивания гайки в обрезанном с одной стороны цилиндре. Таким образом, палец с минимальными усилиями выдавливается из посадочного гнезда. Сделать такую приблуду можно так:

• Находим подходящий цилиндр, он должен быть сделан из металла толщиной 2-4 миллиметра. С одной стороны нужно вырезать полосу на всю длину цилиндра, ее толщина должна быть не более 3 сантиметров;
• Далее, из хорошей железной пластины вырезается подходящий по диаметру круг. В нем вырезают выемку. Она должна совпадать с пустой полосой цилиндра. После чего, заготовку приваривают к одному из торцов цилиндра;
• Берем довольно толстую пластину железа. Желательно не меньше 5 миллиметров. И также вырезаем из нее круг. В его середине высверливается отверстие (10). В нем нужно будет нарезать резьбу. Получившуюся деталь привариваем к свободному концу цилиндра;
• Остается вкрутить в отверстие подходящий болт, и приспособление готово к употреблению.

Съемник непосредственно шаровых опор.

Используется для машин (Ситроен, Пежо) шаровая опора которых вкручена в рычаг. И поскольку она вкручена, а не запрессована, использовать приведенные выше варианты инструментов нецелесообразно, нужен особенный съемник, который мы и предлагаем вам сделать из 8-сантиметровой толстой металлической трубы на 2».

1. На одном из торцов данной трубы равноудаленно друг от друга с помощью болгарки или ножовки по металлу сделайте 4 прямоугольных шипа 5×7 мм.

1. На втором торце тем же инструментом опять же равноудаленно друг от друга на глубину 3 см прорежьте прорези так, чтобы в итоге у вас получилось 8 лепестков.
2. Молотком слегка загните эти лепестки к центру окружности, сократив тем самым ее диаметр.

1. Возьмите гайку на 24 и приварите ее к зауженной стороне заготовки. Съемник шаровой опоры своими руками готов.

Использовать его просто: наденьте на опору так, чтобы шипы вошли в имеющиеся пазы корпуса шаровой, затем ключом на 24 прокрутите приваренную гайку, демонтировав тем самым нужный вам элемент подвески.

Конструкция съемника

Для того, чтобы выпрессовать шарнир из подвески, требуется нешуточное усилие. Некоторые автовладельцы просто выбивают хвостовик кувалдой, при этом есть риск повредить резьбу.

Для облегчения демонтажа придуман съемник шаровых опор, с помощью которого можно создать усилие без ударной нагрузки. Чтобы понять, как сделать приспособление своими руками, рассмотрим различные варианты исполнения:

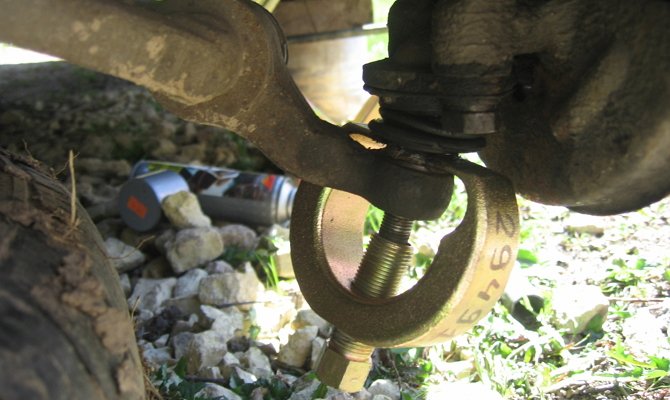

На иллюстрации изображен винтовой съемник шаровых опор.

1. Палец шарнира (1) плотно установлен в корпусе поворотного кулака (2).
2. На кулак надевается кронштейн съемника (3).
3. C помощью винтового упора (4) создается необходимое давление на палец.

Преимущество конструкции – равномерное и направленное давление съемника на шаровую опору позволяет избежать перекосов и повреждений узла. Недостаток – инструмент можно использовать только при наличии свободного пространства над крепежной гайкой.

Несмотря на сложность конструкции, такой съемник шаровых опор можно изготовить своими руками. Вам потребуются:

• стальной лист толщиной не менее 4 мм;
• болт с классом прочности от 9,8 и выше;
• гайка, или выточенная на токарном станке втулка с резьбой;
• сварочный аппарат, болгарка.

Конструкция и размеры съемника разрабатываются под конкретную шаровую опору, приспособление не универсально.

Если место установки шаровых опор достаточно компактно, можно изготовить съемник из обрезка трубы, приварив на торцах заглушки с отверстиями. К одной из них приваривается упорная гайка.

Такая конструкция более надежна. Большинство фабричных съемников выполнены по этой схеме.

Следующий вариант – винтовой съемник лестничного типа. Изготавливается из стальных стяжек, с помощью которых крепятся серьги рессор. Для установки в рабочее положение, необходимо равномерно затягивать резьбовые шпильки, а создание усилия обеспечивается с помощью болта.

Таким съемником можно выпрессовывать шарниры из посадочных мест в рычагах. Приспособление становится универсальным, если к нему добавить комплект из втулок разного диаметра (отрезаются от стальных труб). Но выдавить палец шаровой из кулака, этот съемник не сможет.

Видео.

Каждый уважающий себя автолюбитель должен иметь в своем арсенале всю необходимую оснастку для быстрого и удобного снятия отдельных узлов автомобиля, если не хочет платить втридорога автосервису за простой, по сути, ремонт.

В данном разделе каталога нашего интернет-гипермаркета AvtoALL вы можете купить все необходимое для проведения демонтажа крупных элементов вашего автомобиля. Съемники позволят не тратить много времени на подшипники, пружины и шатуны, рассухариватели незаменимы при работе с клапанами, а экстракторы помогут решить проблему с заржавевшим или поврежденным крепежом (шпильками, болтами и т.п.). Также здесь продаются вставки, оправки, захваты, расширители, фиксаторы, разжимы и другие инструменты такого типа. Купить вы их можете как по отдельности, так и в готовом наборе, сэкономив до трети суммы.

Во время проведения ремонт ходовой части и рулевого управления практически всегда возникает надобность в снятии шаровых опор или наконечников рулевых тяг.

Особенностью этих конструктивных элементов является то, что палец опоры или наконечника имеет конусную форму, которой он входит в посадочное гнездо.

В процессе эксплуатации плотность посадки возрастает настолько, что поверхности данного соединения практически прикипают друг к другу.

Дополнительно между пальцем и гнездом может попасть влага, вызывающая очаги коррозии, которые еще больше уплотняют соединение.

Поэтому для снятия шаровых опор или наконечников применяются специальные съемники, позволяющие выпрессовать палец с минимальными усилиями.

Виды съемников

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

Типы

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Съемник для шаровых опор может быть:

• Винтовым.
• Рычажным.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

съемники

Времена, когда большинство слесарных операций проводилось, как говорится, «на коленке», давно миновали. Транспортные средства иностранного производства, а также конструктивно относительно простые отечественные машины, получив импортные узлы и агрегаты, ныне требуют квалифицированного подхода к их обслуживанию и ремонту с применением специального инструмента и приспособлений. Это продиктовано требованием к качеству и срокам проведения тех или иных операций, указанных в регламентах обслуживания и ремонта техники.

Поскольку данным видом слесарного оборудования механики пользуются не так часто, как обычным слесарным инструментом — гаечными ключами, торцевыми головками, воротками и удлинителями, то у владельца станции технического обслуживания или руководителя ремзоны крупного АТП возникает соблазн сэкономить и приобрести съемники подешевле. Благо, производители инструмента из Китая, Индии и Турции в буквальном смысле завалили рынок аналогами, а то и точными копиями приспособлений именитых фирм. Вот только не все сервисмены осознают, что в цену съемника входят не только материалы, но и технологии, с применением которых он изготовлен.

Иными словами, два абсолютно идентичных по внешнему виду инструмента будут иметь различные потребительские свойства. Про срок эксплуатации дешевого инструмента и вовсе не говорим. Он откровенно мал. Вторая крайность — неоправданно завышенная цена на изделия, выпускаемые под именитым брендом производителя коммерческого транспорта и/или узлов и агрегатов. Заниматься самостоятельной разработкой специального инструмента и оборудования производители коммерческого транспорта никогда не будут. Они передают задания на производство данных приспособлений фирмам, которые специализируются на этом. Кроме того, эти фирмы производят те же приспособления и для свободного рынка.

Для производства приспособлений на оба рынка эти фирмы не экономят на качестве материалов, из которых делают свою продукцию. Технологии также едины. Выходит, за идентичные по своим качествам инструменты и оборудование потребитель должен платить больше только потому, что на них стоит особое клеймо. Немудрено, что рачительные хозяева бизнеса придерживаются правила «золотой середины». Рассмотрим съемники фирм из этой самой середины.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

Предлагаем к просмотру некоторые чертежи.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Изготовить механизм можно лишь при наличии сверлильного агрегата. Приспособление представляет собой две части. Для производства необходим прут шестигранный либо квадратный длинной 7 см. Диаметр — 17 или 19 миллиметров. В пруте делают отверстие и нарезают резьбу М8. Далее остается вкрутить болт — и инструмент готов.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью. Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда. После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.
