Высоковольтные провода зажигания обеспечивают передачу электрического импульса от катушки зажигания к свечам. Их состояние влияет на запуск двигателя, его производительность и экономичность. В статье рассмотрим устройство высоковольтных проводов, рекомендации по выбору, методы диагностики и ремонта, что поможет выявлять и устранять неисправности для надежной работы автомобиля.

Требования к авто «высоковольтникам»

Высоковольтные провода, находящиеся в моторном отсеке, должны обладать высокой устойчивостью к агрессивным условиям эксплуатации. Независимо от передаваемого напряжения, такие провода должны функционировать в диапазоне температур от -50 до +250 градусов, обеспечивая надежную работу. Кроме того, они обязаны полностью предотвращать утечку тока. Некачественные или поврежденные высоковольтные провода могут со временем вызвать неисправности в различных компонентах автомобиля, что может привести к перебоям в работе двигателя.

Если происходит утечка тока или увеличивается сопротивление, это может снизить силу импульса, что, в свою очередь, приведет к тому, что двигатель не только будет работать с перебоями, но и может зависать на высоких оборотах. Также может возникнуть ситуация, когда искра отсутствует, особенно если на проводах образовался нагар или налет. Это негативно сказывается на динамике автомобиля и может привести к увеличению расхода топлива.

Как проверить высоковольтные провода. Проверка мультиметром и на пробой.

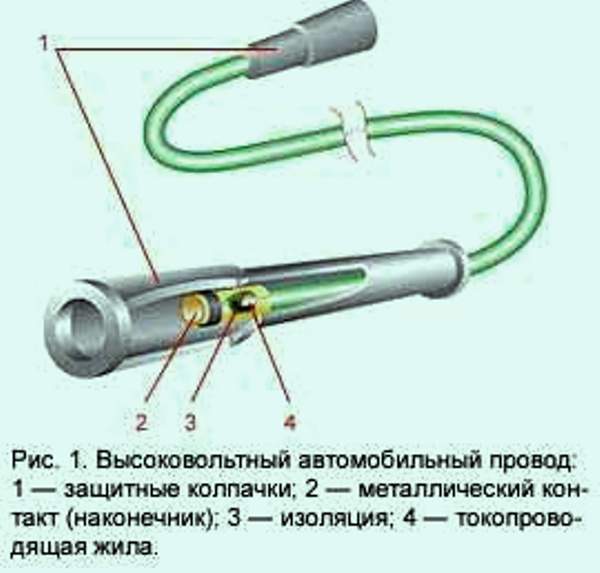

Устройство высоковольтных проводов зажигания

Высоковольтные провода автомобилей состоят из токопроводящей жилы, защитного изоляционного слоя, контактов и колпачков. Защитный слой может быть как однослойным, так и многослойным диэлектриком. Его основная функция заключается в предотвращении утечки электрического тока. Кроме того, этот слой защищает жилу от воздействия влаги, масел, топлива, токсичных паров и высоких температур.

Металлические контакты обеспечивают надежное соединение токопроводящей жилы с контактами свечей зажигания и катушек, а также могут соединяться с крышкой распределителя.

К контактам предъявляются следующие требования:

• они должны обеспечивать максимальную надежность соединения с токопроводящей жилой;
• элементы должны быть прочно закреплены на кабеле;
• соединение с выводами свечей должно быть надежным;
• компоненты должны быть устойчивыми к коррозии для обеспечения долговечности контакта.

Колпачки, которые устанавливаются на высоковольтные провода зажигания, предназначены для защиты соединений кабеля с выводом катушки. Они предотвращают воздействие агрессивной среды и помогают избежать утечек.

Какими должны быть эти элементы:

1. Они должны обеспечивать плотное соединение с другими компонентами системы, чтобы предотвратить попадание влаги и грязи на контакты. Колпачки устанавливаются очень плотно, и после длительного использования их бывает сложно снять.
2. Эти элементы должны быть устойчивыми к резким перепадам температур, а также к жаре и холоду.

Эти компоненты изготавливаются из силикона и резины. Силиконовые колпачки могут быть дополнены специальным резистором для подавления помех и металлическим экраном для их уменьшения.

Интересные факты

Вот несколько интересных фактов о высоковольтных проводах зажигания:

1. Материалы и проводимость: Высоковольтные провода зажигания обычно изготавливаются из высококачественных материалов, таких как силикон и резина, которые обеспечивают отличную изоляцию и защиту от высоких температур. Однако со временем изоляция может deteriorate, что приводит к утечкам тока и снижению эффективности работы двигателя.

2. Электромагнитные помехи: Высоковольтные провода могут создавать электромагнитные помехи, которые могут влиять на работу других электронных систем автомобиля, таких как радиоприемники и системы навигации. Поэтому важно следить за состоянием проводов и при необходимости заменять их, чтобы избежать проблем с электроникой.

3. Тестирование и диагностика: Для проверки состояния высоковольтных проводов зажигания можно использовать мультиметр или специальное оборудование для диагностики. Важно регулярно проверять их на наличие трещин, износа и других повреждений, так как это может существенно повлиять на производительность двигателя и его запуск.

Возможные неисправности и их признаки

Начнем с признаков неисправности, которые помогут вам самостоятельно выявить поломку:

• Первый сигнал о том, что требуется ремонт, — это трудности с запуском двигателя в дождливую погоду.
• Двигатель может неожиданно глохнуть.
• Еще один признак, указывающий на необходимость ремонта, — это нестабильная работа мотора на средних и высоких оборотах.
• Снижение мощности двигателя.
• Как уже упоминалось, важным признаком является увеличение расхода топлива.

Если провода зажигания автомобиля неисправны, это обычно связано с утечкой тока или повреждением кабеля. Чаще всего разрыв происходит в местах соединения с жилой и другими компонентами.

Проблемы с неисправностью и необходимостью ремонта могут возникать:

• В результате снятия кабеля.
• Если соединение с выводами различных компонентов недостаточно надежное.
• При окислении или разрушении структуры.

В местах, где нарушается контакт, структура может сильно нагреваться и искриться. Если не устранить неисправность вовремя, это может привести к выгоранию контактов или самой жилы. Утечка тока обычно возникает на загрязненных кабелях, через свечи или катушку, а также при повреждении защитного слоя или колпачков.

Сопротивление высоковольтных проводов зажигания измеряется с помощью мультиметра. Полученные значения могут варьироваться, но в любом случае они не должны превышать 20 кОм. Если один из компонентов показывает аномальное значение по сравнению с другими, это указывает на его неисправность, и потребуется ремонт.

Зимой из-за низкой температуры кабели могут становиться более жесткими, что увеличивает риск повреждения защитного слоя или колпачков. Регулярные вибрации от двигателя могут ослаблять соединения, что ухудшает контакт. Если температура в моторном отсеке слишком высокая, это может привести к выходу из строя колпачков, расположенных близко к двигателю.

Выявить неисправность защитного слоя можно на слух — вы услышите щелчки, или визуально — на месте утечки будет видна искра, особенно в темное время суток. Хороший контакт в наконечниках предотвращает потерю тока, который передается на свечи. Поэтому для обеспечения нормальной работы системы рекомендуется периодически проводить диагностику наконечников и кабелей в целом (автор видео — Автоэлектрика ВЧ).

https://youtube.com/watch?v=qbis4bclsI8

Критерии выбора

Как правильно выбрать высоковольтные провода? Прежде чем сделать покупку, стоит тщательно изучить упаковку. Если вы не уверены, какие высоковольтные провода подойдут именно вам, обратитесь к сервисной книжке — возможно, в ней содержатся рекомендации для вашего автомобиля. Если такой информации нет, попробуйте найти её на упаковке проводов.

Если на этикетке отсутствуют данные о производителе, лучше отказаться от покупки такого товара. Также стоит помнить, что при производстве подделок недобросовестные компании часто допускают грубые ошибки в написании слов. Если вы заметили такие ошибки, это явный признак подделки. Рекомендуется выбирать провода, которые способны выдерживать как низкие, так и высокие температуры, а также резкие перепады температур.

Диагностика высоковольтных проводов

Как выполнить проверку высоковольтных проводов самостоятельно?

Существует несколько способов:

1. В первом варианте вам понадобятся лампа и кусок провода. Начните с того, что оголите концы провода. Один конец следует подключить к минусовой клемме аккумулятора автомобиля, а другой — к контакту лампы. Аналогично поступите с другим концом высоковольтного провода: подключите его к плюсовой клемме аккумулятора, а второй конец соедините с корпусом лампы. Если лампа загорается, это свидетельствует о том, что высоковольтный провод функционирует исправно.

2. Второй способ проверки не требует лампы, но вам понадобится сам провод. Сначала заведите двигатель, поддерживая низкие обороты. Если двигатель не запускается, попросите помощника прокрутить стартер. Поднесите высоковольтный провод к массе двигателя — при попытке запуска между проводом и массой автомобиля должна появиться искра. Если искры нет, это может означать, что высоковольтный провод необходимо заменить или провести диагностику свечей зажигания.

Видео «Что необходимо знать о неисправностях высоковольтных проводов»

Ниже представлена ключевая информация по данному вопросу (автор видео — Наиль Порошин).

Высоковольтные провода

Установка и замена высоковольтных проводов

Установка и замена высоковольтных проводов зажигания – это важный процесс, который требует внимательного подхода и знания некоторых нюансов. Высоковольтные провода играют ключевую роль в системе зажигания автомобиля, обеспечивая передачу электрического импульса от катушки зажигания к свечам. Неправильная установка или использование некачественных проводов может привести к серьезным проблемам в работе двигателя.

Перед началом замены высоковольтных проводов необходимо подготовить рабочее место и инструменты. Вам понадобятся:

• Набор ключей и отверток;
• Изолента;
• Очиститель контактов;
• Новые высоковольтные провода, соответствующие спецификациям вашего автомобиля.

Первым шагом является отключение аккумулятора. Это необходимо для предотвращения случайного замыкания и повреждения электрооборудования. После этого можно приступать к снятию старых проводов. Рекомендуется делать это по одному, чтобы избежать путаницы при установке новых. Запоминайте или фиксируйте, какой провод куда подключен, чтобы не допустить ошибок.

При снятии проводов обращайте внимание на их состояние. Если вы заметили трещины, износ или другие повреждения, это может быть признаком того, что провода нуждаются в замене. Также стоит проверить разъемы на наличие коррозии или загрязнений. Если они грязные, очистите их с помощью специального очистителя контактов.

Установка новых проводов начинается с подключения их к катушке зажигания. Убедитесь, что каждый провод надежно зафиксирован и не имеет свободного хода. Затем подключите провода к свечам зажигания, следуя порядку, который вы запомнили или зафиксировали ранее. Важно, чтобы провода не соприкасались друг с другом и не имели перегибов, так как это может привести к их повреждению и нарушению работы системы зажигания.

После установки всех проводов проверьте их на наличие повреждений и убедитесь, что они правильно подключены. Включите зажигание и проверьте работу двигателя. Если он запускается без проблем и работает ровно, значит, установка прошла успешно. В противном случае стоит еще раз проверить соединения и состояние проводов.

Не забывайте, что высоковольтные провода зажигания – это расходный материал, и их замена должна проводиться в соответствии с рекомендациями производителя автомобиля. Регулярная проверка и замена проводов помогут избежать серьезных проблем с двигателем и обеспечат его надежную работу.

Сравнение оригинальных и неоригинальных проводов

При выборе высоковольтных проводов зажигания автолюбители часто сталкиваются с дилеммой: покупать оригинальные запчасти или ограничиться неоригинальными аналогами. Оба варианта имеют свои плюсы и минусы, и важно понимать, чем они отличаются, чтобы сделать правильный выбор.

Оригинальные провода зажигания производятся непосредственно теми же компаниями, которые выпускают автомобили. Они разрабатываются с учетом всех технических характеристик конкретной модели и проходят строгий контроль качества. Это означает, что оригинальные провода обеспечивают надежную работу системы зажигания, что особенно важно для современных автомобилей с высокими требованиями к электронике.

Преимущества оригинальных проводов:

• Качество материалов: Оригинальные провода изготавливаются из высококачественных изоляционных и проводящих материалов, что обеспечивает их долговечность и устойчивость к высоким температурам.
• Совместимость: Они идеально подходят для конкретной модели автомобиля, что минимизирует риск возникновения проблем с установкой и работой.
• Гарантия: При покупке оригинальных запчастей обычно предоставляется гарантия от производителя, что дает дополнительную уверенность в их надежности.

Однако оригинальные провода имеют и свои недостатки. Как правило, они стоят значительно дороже, чем неоригинальные аналоги. Это может стать решающим фактором для автовладельцев, стремящихся сэкономить.

Неоригинальные провода зажигания могут быть более доступными по цене, но их качество и надежность могут варьироваться в зависимости от производителя. Некоторые компании предлагают высококачественные аналоги, которые могут соперничать с оригинальными запчастями, в то время как другие могут использовать более дешевые материалы, что негативно сказывается на их долговечности и производительности.

Преимущества неоригинальных проводов:

• Цена: Неоригинальные провода, как правило, стоят значительно дешевле, что делает их привлекательными для автовладельцев с ограниченным бюджетом.
• Широкий выбор: На рынке представлено множество производителей, что позволяет выбрать провода, которые лучше всего соответствуют вашим требованиям.

Тем не менее, неоригинальные провода могут иметь и свои недостатки:

• Качество: Низкокачественные материалы могут привести к быстрому износу проводов, что в свою очередь может вызвать проблемы с системой зажигания.
• Совместимость: Не всегда неоригинальные провода идеально подходят для конкретной модели автомобиля, что может привести к проблемам с установкой и работой.

В итоге, выбор между оригинальными и неоригинальными проводами зажигания зависит от ваших приоритетов. Если вы цените качество и надежность, лучше отдать предпочтение оригинальным запчастям. Если же вы хотите сэкономить, стоит внимательно изучить рынок неоригинальных проводов и выбрать проверенного производителя с хорошими отзывами.

Рекомендации по уходу и обслуживанию проводов зажигания

Высоковольтные провода зажигания играют ключевую роль в работе двигателя внутреннего сгорания, обеспечивая передачу электрического импульса от катушки зажигания к свечам. Правильный уход и регулярное обслуживание этих компонентов могут значительно продлить их срок службы и улучшить работу автомобиля. Ниже приведены основные рекомендации по уходу и обслуживанию проводов зажигания.

1. Регулярная проверка состояния проводов

Провода зажигания подвержены воздействию высоких температур, вибраций и химических веществ, что может привести к их износу. Рекомендуется периодически осматривать провода на наличие трещин, изломов или других повреждений. Обратите внимание на состояние изоляции: если она потрескалась или обнажила металлическую часть, это может привести к утечке тока и сбоям в работе двигателя.

2. Очистка проводов

На проводах может скапливаться грязь, масло и другие загрязнения, которые могут негативно сказаться на их работе. Для очистки используйте мягкую тряпку и специальные чистящие средства, предназначенные для автомобильных компонентов. Избегайте использования абразивных материалов, которые могут повредить изоляцию.

3. Проверка соединений

Важно убедиться, что провода надежно подключены к катушке зажигания и свечам. Ослабленные соединения могут привести к перебоям в работе двигателя. При необходимости подтяните соединения или замените поврежденные клеммы. Также стоит проверить, нет ли коррозии на контактах, так как она может ухудшить проводимость.

4. Замена проводов

Согласно рекомендациям производителей, провода зажигания следует заменять каждые 30-50 тысяч километров пробега, однако этот срок может варьироваться в зависимости от условий эксплуатации автомобиля. Если вы заметили ухудшение работы двигателя, такие как трудности с запуском, пропуски зажигания или увеличение расхода топлива, это может быть признаком необходимости замены проводов.

5. Использование качественных запчастей

При замене проводов зажигания важно выбирать качественные запчасти от проверенных производителей. Некачественные провода могут быстро выйти из строя и привести к серьезным проблемам с двигателем. Обратите внимание на характеристики проводов, такие как их сопротивление и термостойкость, чтобы обеспечить надежную работу системы зажигания.

6. Учет климатических условий

Климатические условия также могут оказывать влияние на состояние проводов зажигания. В регионах с высокой влажностью или частыми перепадами температур провода могут изнашиваться быстрее. В таких случаях рекомендуется уделять особое внимание их состоянию и проводить более частые проверки.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу проводов зажигания и избежать неприятных ситуаций на дороге. Помните, что профилактика всегда лучше, чем лечение, и регулярный уход за автомобилем поможет вам продлить его срок службы и сохранить безопасность на дороге.
