Система зажигания — ключевой элемент двигателя ЗИЛ 130, обеспечивающий его эффективную работу и надежность. В статье рассмотрим устройство и принцип работы системы зажигания, а также предложим схемы и рекомендации по диагностике и регулировке момента зажигания. Эта информация будет полезна как опытным владельцам ЗИЛ, так и новичкам, стремящимся самостоятельно поддерживать свои автомобили. Узнайте, как правильно настроить систему зажигания и избежать распространенных ошибок.

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной системы зажигания представлена ниже. Однако сначала давайте разберемся в принципе работы данной системы. Как и в любом автомобиле с бензиновым двигателем, система зажигания ЗИЛ отвечает за воспламенение топливной смеси в цилиндрах, создавая искру. Эта искра передается на свечи, которые расположены непосредственно в цилиндрах двигателя. Свечи работают поочередно, воспламеняя топливовоздушную смесь в строго определенное время. Важно отметить, что в моделях ЗИЛ 131 и 130 система зажигания не только отвечает за воспламенение смеси, но и регулирует силу тока искры.

Это связано с тем, что аккумуляторная батарея изначально может генерировать ток только определенной силы. Однако этого недостаточно для воспламенения смеси. Поэтому была разработана система зажигания, которая повышает параметры мощности аккумулятора автомобиля. Благодаря этому аккумулятор способен передавать на свечи напряжение, необходимое для воспламенения горючей смеси.

Следует подчеркнуть, что любая система зажигания, будь то контактно-транзисторная или другая, должна соответствовать определенным требованиям для нормальной работы:

1. В соответствии со схемой подключения и работой привода трамблера, система зажигания должна подавать искру на свечи в нужный цилиндр в строго заданный момент времени. Настройки определяют порядок активации цилиндров. Если цилиндры настроены неправильно, это может привести к сбоям в работе двигателя.
2. Каждая система зажигания, включая транзисторную, должна функционировать с максимальной точностью. Например, если искра начнет поступать в цилиндр с минимальным опозданием, даже на долю секунды, это может помешать запуску двигателя.
3. Еще одним важным требованием является энергия искры. Все настройки системы зажигания должны быть согласованы для качественного воспламенения топливовоздушной смеси определенной плотности.
4. Не менее важным аспектом является надежность работы системы зажигания в любом транспортном средстве. Внизу представлена видео-инструкция о том, как самостоятельно установить бесконтактное зажигание на автомобиль ЗИЛ-130 (автор видео — Сделай сам).

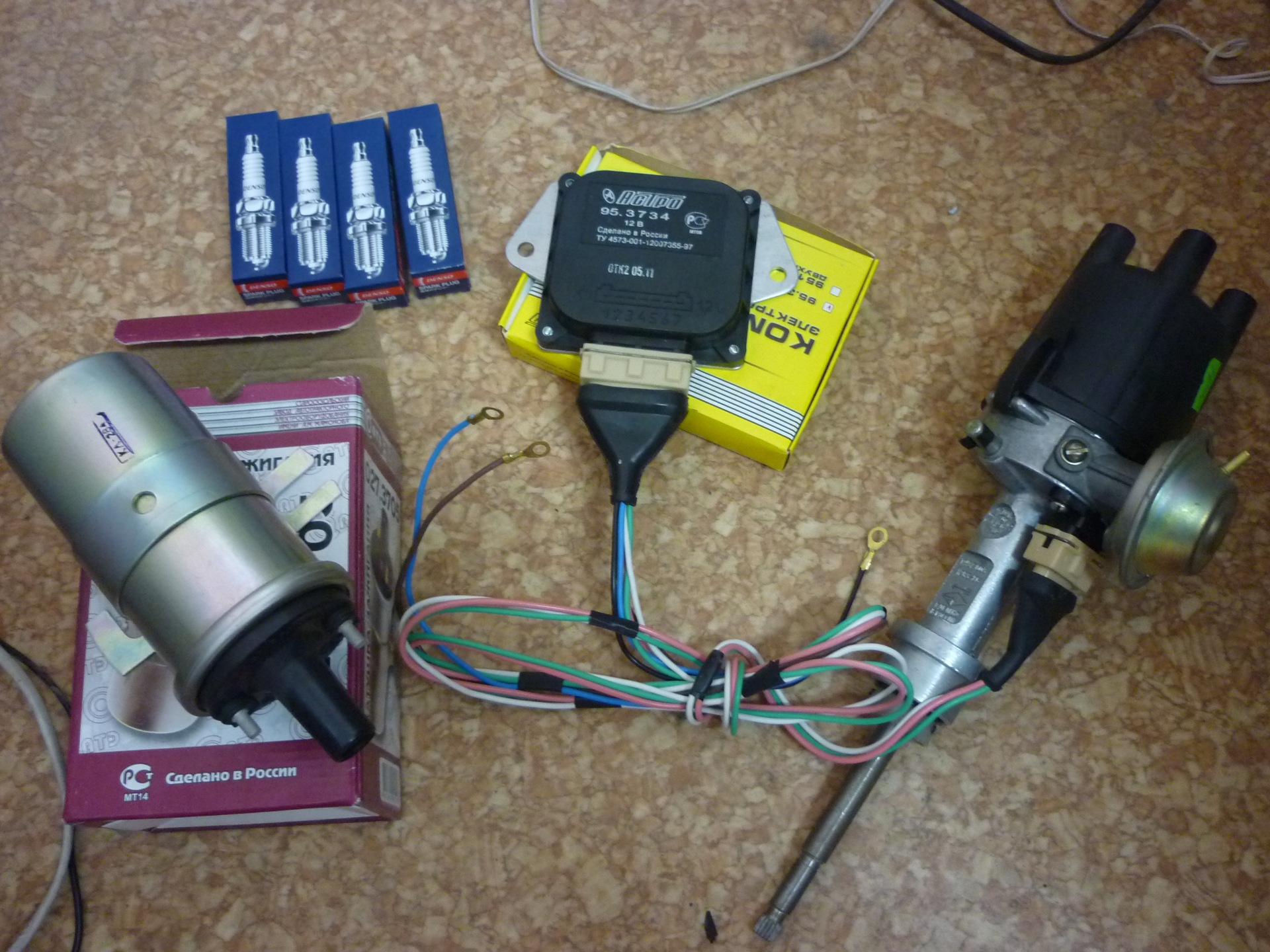

Установка бесконтактного зажигания на ЗИЛ

Виды систем зажигания

Все системы зажигания, независимо от их типа, можно разделить на три категории:

1. Контактные. Этот тип систем считается устаревшим и в настоящее время встречается довольно редко. Чаще всего контактные системы зажигания устанавливаются на автомобили отечественного производства. Их работа основана на генерации электрических сигналов, которые создаются с помощью распределителя.

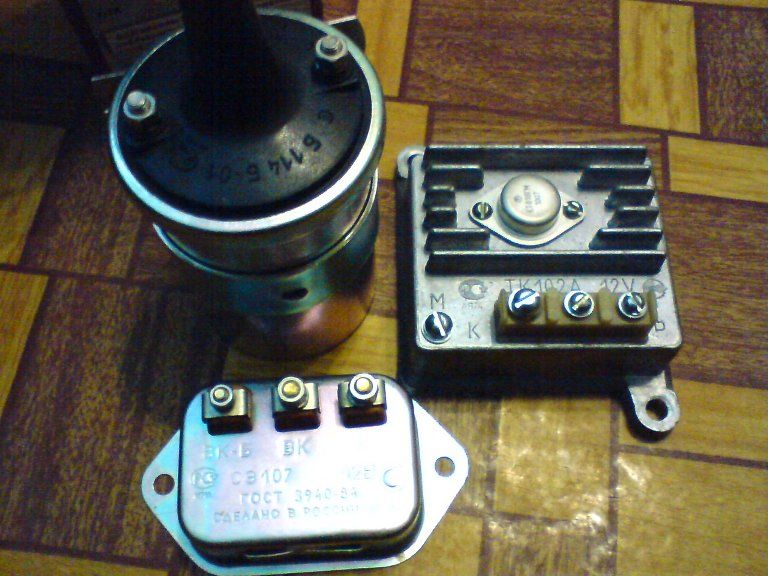

2. Безконтактные системы зажигания (БСЗ), также известные как транзисторные. Их принцип действия основан на использовании коммутатора.

3. Электронные системы зажигания представляют собой одни из самых современных и дорогостоящих устройств, которые устанавливаются преимущественно на новые автомобили. Этот тип значительно отличается от двух предыдущих, так как имеет более сложную конструкцию, которая отвечает не только за момент зажигания, но и за другие параметры работы двигателя.

Интересные факты

Вот несколько интересных фактов о системе зажигания ЗИЛ-130, которые могут быть полезны ЗИЛоводам:

1. Механизм зажигания: ЗИЛ-130 использует систему зажигания с контактным распределителем, что было распространено в автомобилях своего времени. Однако, несмотря на простоту конструкции, правильная настройка и обслуживание этой системы критически важны для надежной работы двигателя. Неправильные зазоры в контактах или изношенные детали могут привести к сбоям в работе двигателя.

2. Электронное зажигание: В некоторых модификациях ЗИЛ-130 возможно установить электронную систему зажигания, что значительно улучшает стабильность работы двигателя и уменьшает расход топлива. Это также позволяет избежать проблем с контактами, которые могут возникать в традиционных системах зажигания.

3. Совместимость с другими моделями: Система зажигания ЗИЛ-130 имеет много общего с системами зажигания других советских автомобилей, таких как ГАЗ-53 и МАЗ. Это означает, что запчасти и компоненты могут быть взаимозаменяемыми, что облегчает поиск необходимых деталей для ремонта и обслуживания.

Контактная система зажигания

Система зажигания с приводом сегодня встречается довольно часто, так как многие старые отечественные автомобили продолжают эксплуатироваться миллионами водителей в нашей стране. Одним из главных преимуществ такой системы является её высокая надежность. Благодаря простой конструкции, контактные элементы редко выходят из строя. В случае поломки механизма, ремонт узла можно выполнить самостоятельно, так как все компоненты стоят недорого, а сам процесс ремонта несложен.

Также стоит упомянуть, что данный узел включает в себя такие элементы, как аккумулятор, генератор, катушка зажигания, привод, свечи, распределитель, прерыватель и конденсатор. Принцип работы этой системы достаточно прост: напряжение от генератора подается на систему зажигания. Когда такт сжатия подходит к завершению, на контактах свечи возникает искра, которая воспламеняет топливо.

Бесконтактный тип системы

Большинство современных автомобилей средней и низкой ценовой категории, произведенных в России, оснащены бесконтактной системой зажигания (СЗ).

В отличие от контактной, этот тип имеет ряд преимуществ:

1. Искра, создаваемая в бесконтактной системе, обладает большей мощностью благодаря повышенному напряжению на вторичной обмотке.
2. Бесконтактная СЗ включает в себя электромагнитный генератор, который обеспечивает стабильную работу и передачу энергии ко всем необходимым механизмам. Это, в свою очередь, положительно сказывается на сохранении и увеличении мощности силового агрегата. При правильной эксплуатации двигателя можно добиться экономии топлива.
3. Удобство в обслуживании. Бесконтактная СЗ требует лишь одного условия для нормального функционирования и длительного срока службы — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют выполнять эту процедуру не реже чем каждые 10 тысяч километров пробега.

Единственным минусом является сложность ремонта в случае неисправности узла. Для самостоятельного устранения поломки необходимо правильно диагностировать проблему, что требует наличия специального оборудования. Как показывает практика, устранить неисправность своими силами зачастую оказывается крайне сложно.

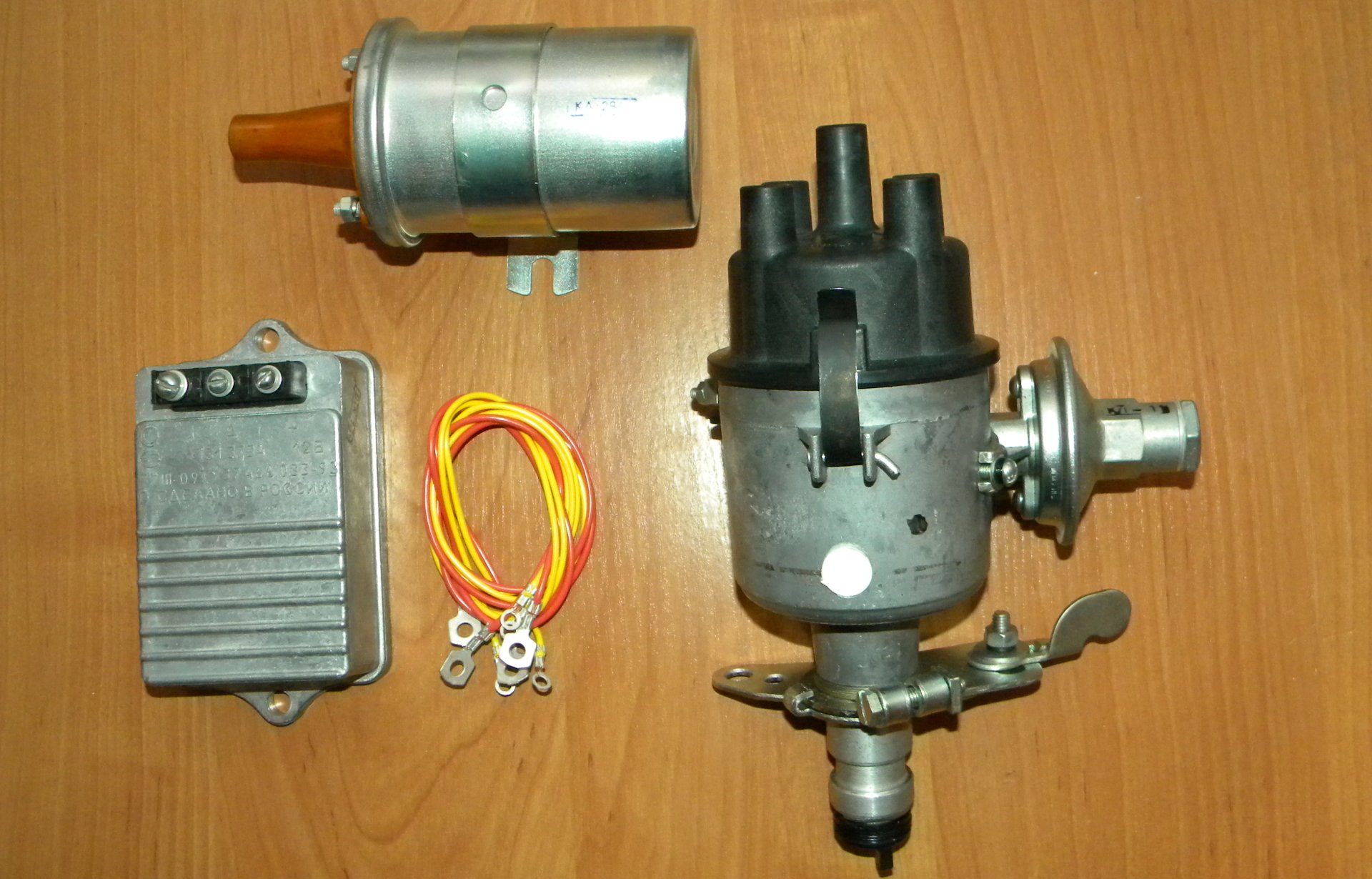

Электронный тип системы

Электронная система зажигания (СЗ) с приводом сегодня устанавливается на все современные автомобили, производимые в Европе, Азии и Америке. Благодаря этой системе водителям больше не нужно регулярно проверять контакты на наличие окисления или решать проблемы с перебоями в работе зажигания. Стоит отметить, что настраивать угол опережения в электронном варианте значительно проще, а вторичное напряжение, как правило, работает более стабильно. Кроме того, горючая смесь в цилиндрах двигателя почти всегда сгорает полностью.

Однако у электронного варианта есть и некоторые недостатки. Например, самостоятельно отремонтировать такую систему зажигания практически невозможно. Для диагностики потребуется современное оборудование, которое доступно только на специализированных сервисных станциях.

Диагностика системы и выявление неисправностей

Автомобили ЗИЛ оснащены транзисторной системой зажигания, что позволяет водителям без особых трудностей проводить диагностику и выявление неисправностей.

Ключевыми признаками проблем в работе системы являются:

1. Проблемы с запуском двигателя — мотор может запускаться с трудом или требовать нескольких попыток. Если вы столкнулись с этой ситуацией, важно как можно быстрее выяснить причину, иначе вам придется продолжать испытывать трудности с запуском автомобиля.
2. Уменьшение мощности. Снижение оборотов на холостом ходу — это серьезная проблема, требующая анализа работы датчиков на контрольной панели. Если обороты двигателя колеблются, падая и поднимаясь с шагом в 500 об/мин, стоит искать источник неполадок.
3. Падение динамики и потеря тяги двигателя. Этот симптом обычно проявляется при попытке ускорения. Опытный водитель легко заметит данное изменение.
4. Увеличение расхода топлива. Чтобы диагностировать этот признак, необходимо знать, какой расход бензина у вашего автомобиля, особенно в различных режимах работы (автор видеообзора системы зажигания на грузовике ЗИЛ 130 — And rey).

Если вы заметили хотя бы один из этих симптомов во время эксплуатации автомобиля, откройте моторный отсек и проверьте, функционирует ли система зажигания корректно. Для этого важно знать, что именно нужно диагностировать и какие нюансы учитывать. Устанавливая необходимый угол, вы будете работать с высоким напряжением, поэтому перед началом процесса обязательно обесточьте бортовую сеть автомобиля. Для этого выключите двигатель и извлеките ключ из замка зажигания.

https://youtube.com/watch?v=Rfmc-qPhyi0

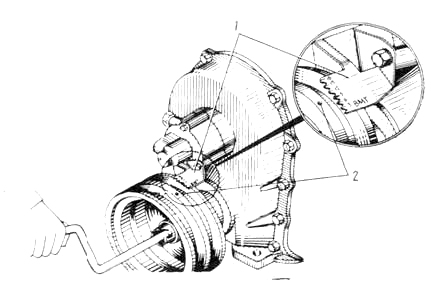

Как проверить момент зажигания?

Как правильно установить зажигание на ЗИЛ 130? Для успешной настройки и предотвращения дальнейших проблем с углом зажигания важно учитывать несколько факторов. Известно, что слишком раннее или позднее зажигание может вызвать сбои в работе двигателя. Если искра возникает слишком рано, топливная смесь не успевает должным образом попасть в камеру сгорания. В случае же позднего зажигания процесс воспламенения становится затруднительным.

Поэтому крайне важно следить за тем, чтобы угол зажигания оставался в пределах нормы. Для самостоятельной проверки вам понадобятся некоторые инструменты. В частности, перед началом работы подготовьте тестер и стробоскоп для диагностики системы. Проверка осуществляется с использованием схемы и привода, в частности, вакуумного регулятора, который необходимо установить корректно. После установки привода важно следить за изменениями параметров на всех ваших устройствах.

Кроме того, после диагностики с помощью схемы и привода можно произвести настройку момента зажигания. Водитель может отрегулировать его на более ранний или поздний, в зависимости от требований. Регулировка выполняется как на низких, так и на высоких оборотах двигателя, что зависит от ваших целей.

Если вы не уверены в том, какие показатели должны быть получены, лучше всего обратиться к специалистам. Без необходимых данных о параметрах добиться точного результата будет крайне сложно, поэтому, если у вас нет нужной информации или опыта, разумнее доверить эту задачу профессионалам.

Видео «Пошаговая инструкция по установке момента зажигания на ЗИЛ 130»

В представленном ниже видео вы сможете ознакомиться с процессом выполнения процедуры на грузовике ЗИЛ 130 (автор видео — ДУ НМЦ Агроосвіта).

Встановлення запалювання на двигуні ЗІЛ 130

Обслуживание и уход за системой зажигания

Система зажигания автомобиля ЗИЛ 130 играет ключевую роль в его работе, обеспечивая надежный запуск двигателя и стабильную его работу. Правильное обслуживание этой системы не только продлевает срок службы автомобиля, но и повышает его эффективность. Рассмотрим основные аспекты ухода за системой зажигания.

1. Регулярная проверка свечей зажигания

Свечи зажигания являются одним из самых важных элементов системы. Их состояние напрямую влияет на работу двигателя. Рекомендуется проверять свечи каждые 5-10 тысяч километров пробега. При осмотре следует обращать внимание на цвет изолятора: светло-коричневый цвет указывает на нормальную работу, в то время как черный налет свидетельствует о богатой смеси, а белый — о бедной. В случае обнаружения загрязнений или повреждений свечи необходимо заменить.

2. Проверка и замена проводов зажигания

Провода зажигания также требуют внимания. Они должны быть в хорошем состоянии, без трещин и износа. Рекомендуется проверять их каждые 20 тысяч километров. Если провода имеют видимые повреждения или потеряли эластичность, их следует заменить. При установке новых проводов важно соблюдать порядок подключения, чтобы избежать ошибок в работе системы.

3. Осмотр катушки зажигания

Катушка зажигания отвечает за преобразование напряжения. Ее состояние также критично для работы системы. При осмотре следует проверять наличие трещин на корпусе и состояние контактов. Если катушка начинает давать сбои, это может привести к пропускам зажигания и нестабильной работе двигателя. В случае неисправности катушку необходимо заменить.

4. Проверка распределителя зажигания

Распределитель зажигания распределяет искру между свечами. Важно следить за состоянием его контактов и крышки. Окисление или загрязнение контактов может привести к плохому контакту и сбоям в работе. Рекомендуется очищать контакты и проверять их состояние каждые 10 тысяч километров. Если контакты сильно изношены, их следует заменить.

5. Регулировка угла опережения зажигания

Правильная регулировка угла опережения зажигания обеспечивает оптимальную работу двигателя. Угол опережения можно проверить с помощью стробоскопа. Рекомендуется проводить эту процедуру каждые 20-30 тысяч километров или при возникновении проблем с запуском. Неправильный угол может привести к повышенному расходу топлива и снижению мощности.

6. Общие рекомендации

Для поддержания системы зажигания в исправном состоянии важно использовать качественные запчасти и расходные материалы. Рекомендуется проводить обслуживание системы зажигания в условиях специализированного сервиса, где есть необходимое оборудование и опытные специалисты. Также стоит помнить о том, что регулярное техническое обслуживание всего автомобиля в целом положительно скажется на работе системы зажигания.

Соблюдение этих рекомендаций поможет поддерживать систему зажигания ЗИЛ 130 в отличном состоянии, что обеспечит надежную работу автомобиля на протяжении многих лет.

Советы по модернизации системы зажигания

Модернизация системы зажигания на ЗИЛ 130 может значительно улучшить его эксплуатационные характеристики, повысить надежность и упростить обслуживание. Ниже приведены несколько советов, которые помогут вам в этом процессе.

1. Замена контактной системы на бесконтактную

Одним из самых популярных способов модернизации является замена традиционной контактной системы зажигания на бесконтактную. Это позволяет избежать проблем с износом контактов, улучшает стабильность работы двигателя и снижает вероятность пропусков зажигания. Бесконтактные системы, как правило, более устойчивы к внешним воздействиям и обеспечивают более точное время зажигания.

2. Установка высоковольтных проводов и свечей зажигания

Для повышения эффективности сгорания топлива стоит рассмотреть возможность установки высоковольтных проводов и свечей зажигания. Высококачественные свечи обеспечивают более мощный искровой разряд, что способствует лучшему сгоранию топливной смеси. При выборе проводов обратите внимание на их сопротивление и изоляцию, так как это напрямую влияет на качество искры.

3. Регулировка угла опережения зажигания

Правильная настройка угла опережения зажигания может значительно повлиять на работу двигателя. Рекомендуется использовать стробоскоп для точной настройки угла. Оптимальный угол может варьироваться в зависимости от типа топлива и условий эксплуатации, поэтому стоит экспериментировать с настройками для достижения наилучшего результата.

4. Установка электронного блока управления (ЭБУ)

Современные электронные блоки управления могут значительно улучшить работу системы зажигания. Они обеспечивают более точное управление моментом зажигания в зависимости от различных параметров, таких как обороты двигателя и нагрузка. Установка ЭБУ требует определенных знаний и навыков, но результат может оправдать затраты.

5. Проверка и замена генератора

Система зажигания требует стабильного и достаточного напряжения для корректной работы. Если генератор не справляется с этой задачей, это может привести к проблемам с зажиганием. Регулярно проверяйте состояние генератора и при необходимости заменяйте его на более мощный, чтобы обеспечить надежную работу системы зажигания.

6. Использование качественного топлива

Не стоит забывать о качестве топлива, которое используется в вашем ЗИЛ 130. Некачественное топливо может привести к образованию отложений на свечах зажигания и других элементах системы, что негативно скажется на ее работе. Использование топлива с высоким октановым числом поможет избежать многих проблем и улучшит общую производительность двигателя.

Следуя этим советам, вы сможете значительно улучшить систему зажигания вашего ЗИЛ 130, что в свою очередь повысит его надежность и эффективность. Не забывайте о регулярном обслуживании и проверке всех компонентов системы, чтобы избежать неожиданных поломок в будущем.

Распространенные мифы о системе зажигания ЗИЛ 130

Система зажигания ЗИЛ 130, как и любая другая автомобильная система, окружена множеством мифов и заблуждений. Эти мифы могут вводить в заблуждение владельцев и механиков, что в свою очередь может привести к неправильной эксплуатации и обслуживанию автомобиля. Рассмотрим наиболее распространенные из них.

Миф 1: Система зажигания ЗИЛ 130 не требует регулярного обслуживания. Это заблуждение может привести к серьезным проблемам с запуском двигателя и его работой. На самом деле, система зажигания требует регулярной проверки и обслуживания. Необходимо периодически проверять состояние свечей зажигания, высоковольтных проводов и катушки зажигания. Износ этих компонентов может привести к ухудшению работы двигателя и увеличению расхода топлива.

Миф 2: Все свечи зажигания одинаковы. Многие владельцы ЗИЛ 130 считают, что можно использовать любые свечи зажигания, не обращая внимания на их характеристики. Однако это не так. Для ЗИЛ 130 рекомендуется использовать свечи, соответствующие заводским спецификациям. Неправильный выбор свечей может привести к плохому запуску двигателя, его нестабильной работе и даже повреждению системы зажигания.

Миф 3: Замена катушки зажигания не влияет на производительность. Некоторые автовладельцы полагают, что если катушка зажигания работает, то её замена не имеет смысла. Однако старые или неисправные катушки могут вызывать пропуски зажигания и снижать мощность двигателя. Регулярная проверка и замена катушки зажигания при необходимости помогут поддерживать оптимальную работу двигателя и его производительность.

Миф 4: Высоковольтные провода можно не менять, если они выглядят целыми. Хотя визуальный осмотр проводов может не выявить их внутренних повреждений, со временем изоляция проводов может терять свои свойства. Это может привести к пробоям и другим проблемам в системе зажигания. Рекомендуется заменять высоковольтные провода каждые несколько лет или при первых признаках износа.

Миф 5: Система зажигания ЗИЛ 130 устарела и неэффективна. Несмотря на то, что ЗИЛ 130 был выпущен несколько десятилетий назад, его система зажигания была разработана с учетом надежности и простоты в обслуживании. Хотя современные автомобили могут иметь более сложные системы зажигания, система ЗИЛ 130 по-прежнему эффективна и может обеспечивать надежную работу при правильном обслуживании.

Разоблачение этих мифов поможет владельцам ЗИЛ 130 лучше понимать свою систему зажигания и заботиться о ней, что в конечном итоге приведет к более надежной и эффективной работе автомобиля.
