Коробка передач автомобиля ЗИЛ-130 — ключевой элемент трансмиссии, обеспечивающий управление мощностью двигателя и передачу крутящего момента на колеса. В статье рассмотрим устройство КПП ЗИЛ-130, основные компоненты и принципы работы, а также представим схему переключения передач. Понимание этих аспектов поможет владельцам и механикам в обслуживании и ремонте автомобиля, а также повысит безопасность и комфорт эксплуатации.

Как устроена коробка передач автомобиля ЗИЛ 130?

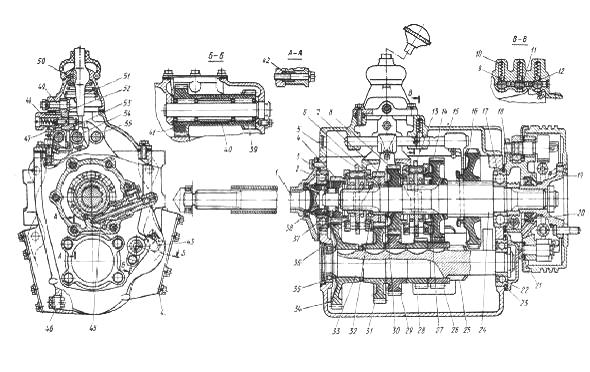

Автомобили ЗИЛ 130 и 131 оснащены трехходовой пятиступенчатой механической трансмиссией. Эта коробка передач предоставляет водителю возможность двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства представлен ниже. Как видно из схемы, коробка передач моделей ЗИЛ 130 и 131 включает два инерционных синхронизатора, которые активируют вторую и третью, а также четвертую и пятую передачи.

Ведущий вал с шестеренкой и зубчатым венцом для включения пятой (прямой) передачи установлен в картере на подшипниках. В дополнение, в расточке шкива размещен цилиндрический роликовый подшипник, на который опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 установлен в нижней части картера. На этом валу располагается еще одна шестеренка, которая находится в постоянном зацеплении с диском первичного вала (ПВ). Также в конструкции моделей 130 и 131 предусмотрены колесики для второй, третьей и четвертой передач.

Кроме того, на кардане установлены прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Эти режимы также обеспечиваются прямозубым зубчатым колесом и компонентами синхронизаторов, которые находятся на шлицах вторичного шкива.

На вторичном валу размещены дополнительные шестеренки:

• для активации второй передачи;
• для включения третьей передачи;
• для активации четвертой передачи.

Эти зубчатые кольца постоянно сцеплены с колесами, установленными на промежуточном диске. Блок реверсивного движения монтируется на специальных роликовых подшипниках, которые находятся на оси в картере, обеспечивая надежную установку. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом через дополнительные колесики.

Что касается внутренней части картера, то здесь заливается рабочая жидкость, поэтому эта область всегда защищена от попадания грязи и пыли. Внутри также располагается механизм переключения. Стоит отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу аналогичен таковому на модели ГАЗ 53.

коробка передач зил 130 на газ 53; зил 130-ის სიჩქარეთა გადართვის კოლოფი ავტომობილ газ 53-ზე.

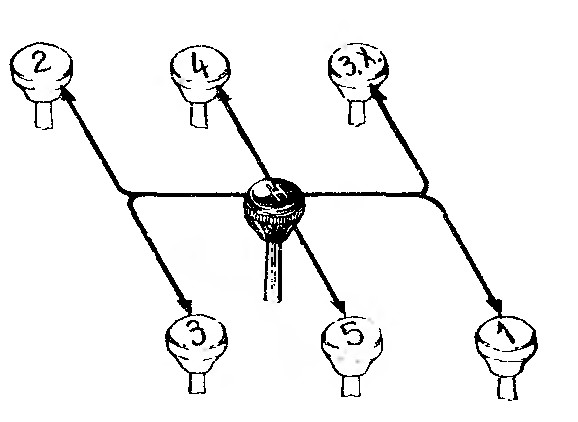

Схема переключения

Схема переключения на коробке передач ЗИЛ 130 и 131 показана ниже. В целом, она является оригинальной, но, по мнению водителей ЗИЛ, к ней можно легко адаптироваться.

Интересные факты

Вот несколько интересных фактов о коробке передач автомобиля ЗИЛ-130 и схеме переключения:

1. Механическая коробка передач: ЗИЛ-130 оснащен 5-ступенчатой механической коробкой передач, которая обеспечивает хорошую маневренность и возможность работы в различных условиях. Это позволяет водителю эффективно управлять мощным двигателем автомобиля, который имеет объем 6,0 литров и мощность около 150 л.с.

2. Схема переключения: Коробка передач ЗИЛ-130 использует схему переключения, которая отличается от современных автомобилей. Переключение осуществляется по схеме «H», где первая и задняя передачи находятся слева, а остальные передачи — справа. Это требует от водителя определенной привычки, особенно при работе с тяжелыми грузами.

3. Надежность и простота: Коробка передач ЗИЛ-130 была разработана с акцентом на надежность и простоту в обслуживании. Это особенно важно для автомобилей, которые эксплуатируются в сложных условиях, таких как строительные площадки или сельская местность. Простота конструкции позволяет легко проводить ремонт и замену деталей, что увеличивает срок службы автомобиля.

Как работает коробка передач автомобиля данной марки?

При включении первой передачи на трансмиссии автомобилей моделей 130 и 131 зубчатое колесо начинает двигаться по канавкам и зацепляется с карданом первого режима КПП на промежуточном валу. В этом случае крутящий момент передается от первичного шкива через шестеренки и другие вспомогательные элементы на вторичный диск. Передаточное число составляет 7.44.

Когда водитель переключает на вторую передачу, муфта, установленная на синхронизаторе, начинает воздействовать на зубцы шестеренки этой передачи. Поскольку этот элемент уже взаимодействует с промежуточным зубчатым колесом, крутящий момент начинает передаваться от первичного элемента на вторичный. При этом момент проходит через все зубчатые колесики и кардан синхронизатора. Передаточное число в этом случае составляет 4.1.

При активации третьей передачи диск синхронизатора прекращает воздействовать на детали второй передачи. Муфта перемещается по шлицам и зацепляется с компонентом третьего режима КПП моделей 130 или 131, который уже соединен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент передается от первичного вала через вспомогательные элементы и сцепление на вторичный шкив. Передаточное число составляет 2.29.

При включении четвертой передачи начинает работать соответствующий синхронизатор. Муфта этого компонента перемещается и зацепляется с шестернями четвертой передачи КПП, которые уже соединены с колесом первичного вала. Процесс передачи крутящего момента аналогичен описанному ранее — момент поступает на вторичный шкив. Здесь передаточное число составляет 1.47.

Когда водитель решает включить пятую передачу, муфта синхронизатора зацепляется с диском четвертой скорости. Затем, перемещаясь по зубцам первичного вала, муфта соединяет оба диска в единое целое, и начинается движение. В этом случае передача осуществляется на кардан моделей 130 или 131. Передаточное число будет равно 1.

В целом процесс активации заднего хода аналогичен описанным выше. Однако в этом случае крутящий момент передается от первичного вала на вторичный через все шесть шестеренок, а коэффициент передаточного числа составляет 7.09. Как видно, принцип работы данного агрегата не так уж сложен и во многом схож с традиционной механической трансмиссией, различия заключаются лишь в некоторых нюансах.

Как сделать из КПП Зил 130 скоростную КПП ДВС Д245 часть 1,

Видео «Принцип работы агрегата»

В видео подробно изложены принципы функционирования агрегата и его конструктивные особенности.

КПП и синхронизатор

История разработки коробки передач ЗИЛ-130

Коробка передач автомобиля ЗИЛ-130 была разработана в середине 1950-х годов, когда началось массовое производство этого грузовика. ЗИЛ-130 стал одним из самых популярных и востребованных автомобилей в Советском Союзе, и его коробка передач сыграла ключевую роль в обеспечении надежности и эффективности работы автомобиля.

Разработка коробки передач была направлена на создание надежного механизма, способного выдерживать большие нагрузки, характерные для грузовых автомобилей. Инженеры ЗИЛ стремились обеспечить плавность переключения передач и долговечность узла, что было особенно важно для эксплуатации в различных условиях, включая сложные климатические и дорожные ситуации.

Коробка передач ЗИЛ-130 представляет собой механическую, четырехступенчатую трансмиссию с синхронизаторами на всех передачах, что значительно упрощает процесс переключения и повышает комфорт водителя. Синхронизаторы позволяют избежать заедания шестерен при переключении, что особенно важно при работе с тяжелыми грузами.

В процессе разработки были учтены требования к простоте обслуживания и ремонта. Коробка передач была сконструирована таким образом, чтобы ее можно было легко демонтировать и заменить изношенные детали. Это решение позволило значительно сократить время простоя автомобиля в случае поломки.

Кроме того, коробка передач ЗИЛ-130 была адаптирована для работы в условиях низких температур, что было критически важно для эксплуатации в северных регионах страны. Использование качественных материалов и продуманный дизайн обеспечили высокую надежность и долговечность трансмиссии.

С течением времени, в процессе эксплуатации и накопления опыта, конструкция коробки передач подвергалась доработкам и улучшениям. Инженеры ЗИЛ постоянно работали над повышением ее характеристик, что позволило автомобилю оставаться конкурентоспособным на рынке грузового транспорта на протяжении многих лет.

Проблемы и неисправности коробки передач ЗИЛ-130

Коробка передач автомобиля ЗИЛ-130, как и любая другая механическая трансмиссия, может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе автомобиля. Рассмотрим наиболее распространенные из них.

1. Проблемы с переключением передач

Одной из наиболее частых проблем является затрудненное переключение передач. Это может быть вызвано износом синхронизаторов, недостатком масла в коробке передач или его загрязнением. Если переключение происходит с усилием или с хрустом, это может указывать на необходимость проверки состояния деталей трансмиссии.

2. Протечки масла

Протечки масла из коробки передач также являются распространенной проблемой. Они могут возникать из-за износа уплотнителей, повреждения корпуса или соединений. Наличие масла на поверхности коробки или под автомобилем может свидетельствовать о необходимости замены уплотнителей или ремонта корпуса.

3. Шумы и вибрации

Появление посторонних шумов и вибраций при работе коробки передач может указывать на проблемы с подшипниками, шестернями или другими внутренними компонентами. Эти симптомы требуют немедленного внимания, так как игнорирование может привести к серьезным повреждениям трансмиссии.

4. Неправильная работа сцепления

Состояние сцепления напрямую влияет на работу коробки передач. Если сцепление не disengages полностью, это может привести к трудностям при переключении передач и преждевременному износу деталей трансмиссии. Регулярная проверка и настройка сцепления помогут избежать этих проблем.

5. Износ деталей

Со временем детали коробки передач, такие как шестерни, синхронизаторы и подшипники, подвержены износу. Регулярная диагностика и замена изношенных компонентов помогут поддерживать работоспособность трансмиссии на должном уровне.

6. Неправильный уровень масла

Недостаток или избыток масла в коробке передач может привести к серьезным проблемам. Низкий уровень масла может вызвать перегрев и износ деталей, в то время как избыток может привести к вспениванию масла и ухудшению смазки. Регулярная проверка уровня масла и его состояния является важной частью обслуживания автомобиля.

В заключение, регулярное техническое обслуживание и диагностика коробки передач ЗИЛ-130 помогут предотвратить многие из вышеперечисленных проблем. Важно обращать внимание на любые изменения в работе трансмиссии и своевременно реагировать на них, чтобы обеспечить надежную и безопасную эксплуатацию автомобиля.

Советы по обслуживанию и ремонту коробки передач

Коробка передач автомобиля ЗИЛ-130 является важным элементом трансмиссии, обеспечивающим передачу мощности от двигателя к колесам. Правильное обслуживание и своевременный ремонт этой системы помогут продлить срок службы автомобиля и улучшить его эксплуатационные характеристики. Ниже представлены основные рекомендации по уходу за коробкой передач ЗИЛ-130.

Регулярная проверка уровня масла

Одним из ключевых аспектов обслуживания коробки передач является регулярная проверка уровня масла. Масло в трансмиссии выполняет несколько функций: смазывает детали, охлаждает их и защищает от коррозии. Рекомендуется проверять уровень масла каждые 5-10 тысяч километров пробега. Для этого необходимо:

• Убедиться, что автомобиль стоит на ровной поверхности.
• Открыть капот и найти щуп для проверки уровня масла в коробке передач.
• Вытереть щуп чистой тряпкой, вставить его обратно и снова вынуть для проверки уровня.
• Если уровень масла ниже нормы, долить масло соответствующей марки до необходимого уровня.

Замена масла

Замена масла в коробке передач ЗИЛ-130 должна проводиться согласно регламенту, обычно каждые 30-40 тысяч километров пробега или по мере его загрязнения. Для замены масла потребуется:

• Подготовить новое масло, соответствующее спецификациям производителя.
• Поднять автомобиль с помощью домкрата и установить его на подставки для безопасности.
• Слить старое масло через сливное отверстие, предварительно прогрев коробку передач для лучшего стекания.
• Затем закрутить сливное отверстие и залить новое масло через заливное отверстие.

Проверка и замена сцепления

Сцепление является неотъемлемой частью коробки передач, и его состояние напрямую влияет на работу трансмиссии. Рекомендуется проверять сцепление на наличие износа и корректности работы. Если наблюдаются проблемы, такие как пробуксовка сцепления или трудности с переключением передач, необходимо провести диагностику и, при необходимости, заменить сцепление. Процесс замены включает:

• Снятие коробки передач с автомобиля.
• Замена диска сцепления и выжимного подшипника.
• Установка коробки передач на место и проверка работы сцепления.

Проверка и регулировка механизмов переключения передач

Механизмы переключения передач также требуют внимания. Регулярная проверка и, при необходимости, регулировка этих механизмов помогут избежать проблем с переключением. Для этого нужно:

• Проверить состояние тросов и рычагов переключения.
• Убедиться в отсутствии люфта и заеданий при переключении передач.
• При необходимости отрегулировать натяжение тросов или заменить изношенные детали.

Общие рекомендации

Для продления срока службы коробки передач ЗИЛ-130 важно соблюдать несколько общих рекомендаций:

• Избегать резких стартов и перегрузок автомобиля.
• Не допускать перегрева трансмиссии, особенно в условиях тяжелых нагрузок.
• Своевременно устранять любые неисправности и проводить профилактическое обслуживание.

Соблюдение этих советов поможет обеспечить надежную и долговечную работу коробки передач вашего автомобиля ЗИЛ-130, что, в свою очередь, повысит безопасность и комфорт в процессе эксплуатации.
