Автоматическая коробка передач (АКПП) — важный элемент автомобилестроения, обеспечивающий комфорт в управлении. В этой статье рассмотрим, как работает автоматическая трансмиссия, её конструкции и преимущества, а также основные неисправности, с которыми могут столкнуться владельцы автомобилей с АКПП. Знание этих аспектов поможет лучше понять устройство автомобиля и правильно эксплуатировать трансмиссию, что может продлить срок службы коробки и повысить безопасность на дороге.

Устройство и принцип работы АКПП

Автоматическая трансмиссия состоит из следующих компонентов:

• гидравлический трансформатор;
• планетарный редуктор (или вальный);
• система гидравлического управления;
• электронная система мониторинга;
• дифференциал (в трансмиссиях переднеприводных автомобилей);
• главная пара (для переднеприводных систем).

Гидротрансформатор размещен в корпусе, напоминающем тороид, что и дало ему среди механиков прозвище «бублик».

Автоматическая коробка передач, как это работает?

Гидротрансформатор АКПП

Гидравлический трансформатор представляет собой устройство, которое передает крутящий момент с помощью потоков жидкости. Он устанавливается между маховиком двигателя и механической частью трансмиссии. В качестве рабочей жидкости используется масло, обладающее низкой вспениваемостью и стабильной вязкостью, которая не изменяется под воздействием температуры и времени эксплуатации. Этот трансформатор выполняет функции сцепления и изменяет величину крутящего момента, который передается от маховика силового агрегата. На изображении ниже представлено общее устройство коробки.

Конструкция гидротрансформатора включает в себя:

• ведущее колесо с насосными лопатками, жестко соединенное с маховиком;
• ведомое колесо с турбинной крыльчаткой, установленное на первичном валу механической части коробки;
• дополнительный лопастной реактор (статор);
• корпус.

В конструкции колес предусмотрены минимальные зазоры между рабочими элементами, а также установлены уплотнители, которые предотвращают утечку жидкости. При начале движения насосные лопатки создают поток масла. Центробежная сила выводит масло на внешний радиус колеса, после чего поток попадает на турбинное колесо, передавая крутящий момент на связанный с ним первичный вал коробки. Затем поток направляется в реактор, после прохождения которого жидкость возвращается к входным каналам колеса насоса. Если убрать реактор, конструкция станет обычной гидромуфтой, неспособной регулировать величину крутящего момента.

Реактор функционирует в двух режимах — неподвижном и вращательном. На начальном этапе работы коробки реактор не вращается, и его лопасти удерживают отраженный из турбины поток жидкости. Если убрать реактор, этот поток будет поступать на насос, замедляя его работу и снижая эффективность трансмиссии.

Удерживая поток, реактор увеличивает давление жидкости на турбинном колесе, тем самым регулируя крутящий момент. После выравнивания частот вращения насоса и турбины реакторное колесо начинает вращаться. Момент, когда реактор начинает действовать, называется точкой сцепления. Реакторное колесо вращается с частотой, соответствующей оборотам турбины.

Тем не менее, реактор не способен регулировать момент в широком диапазоне. Кроме того, конструкция трансформатора не предусматривает передачу заднего хода.

Аспект	Как пользоваться	Как работает (упрощенно)
Положения селектора	P (Парковка): Используется для длительной стоянки. Блокирует трансмиссию, предотвращая движение автомобиля. Включать только при полной остановке.	Механически блокирует выходной вал трансмиссии, не давая колесам вращаться.
	R (Задний ход): Используется для движения назад. Включать только при полной остановке.	Переключает шестерни внутри коробки так, чтобы крутящий момент передавался на колеса в обратном направлении.
	N (Нейтраль): Отключает двигатель от трансмиссии. Используется для кратковременной остановки (например, на светофоре), буксировки на короткие расстояния или при запуске двигателя (в некоторых моделях).	Разъединяет двигатель и трансмиссию, позволяя колесам свободно вращаться.
	D (Движение): Основной режим для движения вперед. Автоматически переключает передачи в зависимости от скорости и нагрузки.	Гидротрансформатор передает крутящий момент от двигателя к планетарному редуктору, который автоматически выбирает нужную передачу с помощью гидравлической системы и электронного управления.
	S (Спорт)/L (Низкая)/2/1 (Ручной режим): Дополнительные режимы для специфических условий. «S» держит передачи дольше, «L/2/1» ограничивают переключение на более высокие передачи для лучшего торможения двигателем или движения в гору/с горы.	Изменяют алгоритм переключения передач, позволяя двигателю работать на более высоких оборотах или ограничивая выбор передач. В ручном режиме водитель сам выбирает передачи.
Трогание с места	Нажмите педаль тормоза, переведите селектор в «D» или «R», отпустите тормоз и плавно нажмите на педаль газа.	Гидротрансформатор начинает передавать крутящий момент, и автомобиль начинает движение.
Остановка	Плавно отпустите педаль газа и нажмите на педаль тормоза. При полной остановке переведите селектор в «P» (для длительной стоянки) или «N» (для кратковременной).	Гидротрансформатор перестает передавать крутящий момент, и автомобиль останавливается под действием тормозов.
Парковка	Полностью остановите автомобиль, нажмите на педаль тормоза, переведите селектор в «P», затяните стояночный тормоз.	Механический фиксатор блокирует трансмиссию.
Обгон	Резко нажмите на педаль газа (kick-down). Коробка автоматически переключится на более низкую передачу для ускорения.	Электронный блок управления распознает резкое нажатие на газ и дает команду на переключение на более низкую передачу для увеличения оборотов двигателя и мощности.
Движение в гору/с горы	В гору: коробка сама подберет нужную передачу. С горы: можно использовать режимы «L», «2», «1» или ручной режим для торможения двигателем.	При движении в гору коробка держит более низкие передачи для поддержания мощности. При движении с горы режимы «L», «2», «1» или ручной режим предотвращают переключение на высокие передачи, используя сопротивление двигателя для замедления.
Буксировка	Буксировка другого автомобиля: Переведите селектор в «D». Буксировка вашего автомобиля: В большинстве случаев только на короткие расстояния и с небольшой скоростью в «N». Всегда сверяйтесь с руководством по эксплуатации.	При буксировке другого автомобиля коробка работает в обычном режиме. При буксировке вашего автомобиля в «N» трансмиссия не смазывается должным образом, что может привести к перегреву и поломке.
Обслуживание	Регулярная замена трансмиссионной жидкости (ATF) и фильтра согласно регламенту производителя.	Свежая ATF обеспечивает правильное функционирование гидравлической системы, смазку и охлаждение компонентов коробки.

Интересные факты

Вот несколько интересных фактов о том, как пользоваться автоматической коробкой передач и как она работает:

1. Принцип работы: Автоматическая коробка передач использует гидравлическую систему для переключения передач. В отличие от механической коробки, где водитель вручную управляет сцеплением и переключением, автоматическая система использует специальные датчики и электронные блоки управления, которые анализируют скорость автомобиля, обороты двигателя и другие параметры, чтобы выбрать оптимальную передачу.

2. Режимы работы: Автоматические коробки передач часто имеют несколько режимов работы, таких как «D» (драйв), «R» (реверс), «N» (нейтраль) и «P» (паркинг). В некоторых моделях также есть спортивный режим, который позволяет водителю более активно управлять переключением передач, а также режимы для сложных дорожных условий, таких как снег или грязь.

3. Экономия топлива: Современные автоматические коробки передач, особенно с вариатором (CVT) или двойным сцеплением (DCT), могут значительно улучшить экономию топлива по сравнению с традиционными механическими коробками. Они обеспечивают более плавное и эффективное переключение передач, что позволяет двигателю работать в оптимальном диапазоне оборотов и снижает расход топлива.

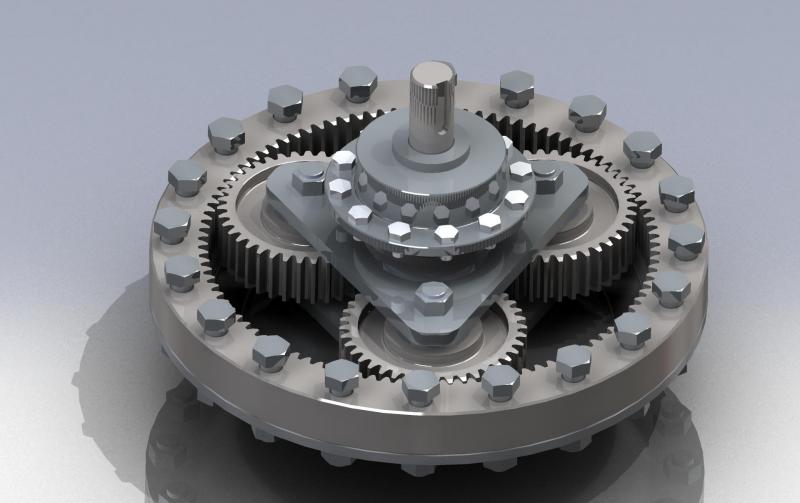

Планетарный редуктор автоматической коробки

Для увеличения диапазона трансформации и обеспечения возможности реверса используются механические редукторы. Наибольшую популярность приобрели планетарные механизмы, которые предлагают широкий спектр изменения передаточных чисел при компактных размерах. Редуктор состоит из центральной (солнечной) шестерни, вокруг которой вращаются сателлиты, размещенные на общем водиле. На внешней части передачи находится еще одна шестерня (эпицикл или корона).

Планетарный редуктор в автоматической трансмиссии дополнен фрикционными и тормозными муфтами, а также ленточными тормозами. В автоматических коробках передач присутствует несколько планетарных редукторов, которые используются для переключения скоростей. Количество редукторов на одно меньше, чем количество скоростей в коробке. Например, в 4-скоростной коробке установлено три планетарных редуктора с различными передаточными отношениями.

Муфта сцепления состоит из набора дисков и пластин, расположенных поочередно. Пластины жестко закреплены на ведущем валу, а диски соединены с элементами планетарного редуктора. Управление работой муфты осуществляется гидравлическим способом. Диски изготавливаются из мягкого фрикционного материала, в то время как пластины выполнены из стали. Ленточный тормоз включает в себя фрикционную поверхность (барабан), установленную на валу, и тормозную ленту. Лента фиксируется на картере коробки и на исполнительном гидравлическом приводе.

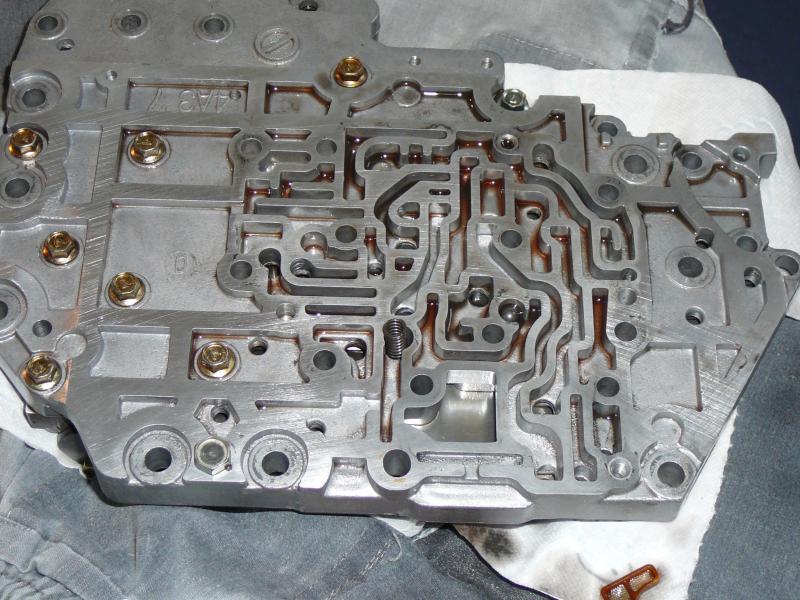

Гидравлика автоматической коробки

Для управления переключением передач используется гидравлический привод, который позволяет автоматизировать этот процесс. В современных трансмиссиях гидравлическая система дополнена электронными блоками управления, отвечающими за мониторинг работы всей системы.

Гидравлическая часть трансмиссии включает в себя:

• масляный поддон с магнитным элементом для сбора металлических частиц износа;
• масляную помпу с центробежным регулятором давления (золотникового типа);
• фильтр для очистки масла от загрязнений;
• каналы для подачи рабочей жидкости к исполнительным механизмам;
• клапанные распределители.

Масло в трансмиссии не только приводит в действие исполнительные механизмы, но также выполняет функции смазки и охлаждения узлов. В картере имеются два отверстия — одно для контроля уровня жидкости с помощью щупа, другое — вентиляционный сапун.

При эксплуатации автоматической трансмиссии важно поддерживать уровень жидкости в поддоне, так как это напрямую влияет на срок службы коробки и ее надежность.

Регулятор давления обеспечивает поддержание потока жидкости в заданных пределах. Современные трансмиссии оснащены соленоидными клапанами, которые управляются электронным блоком. Этот блок изменяет интенсивность потока в зависимости от скорости автомобиля, угла открытия дроссельной заслонки, сопротивления движению и других факторов. Соленоидные клапаны используются для регулировки потока в одной или нескольких магистралях, а также в системах переключения передач. Клапаны располагаются в отдельном блоке, который находится близко к насосу. Корпус этого блока представляет собой гидроплиту — деталь с множеством каналов для жидкости.

В качестве исполнительных механизмов применяются гидравлические цилиндры, которые преобразуют давление масла в механическую работу. Одним из примеров гидроцилиндра является бустер, используемый для управления дисковыми тормозами или механизмами блокировки.

Устройство автоматической коробки передач на примере узла Toyota можно увидеть в видео, представленном на канале АвтоМагистр ТехЦентр.

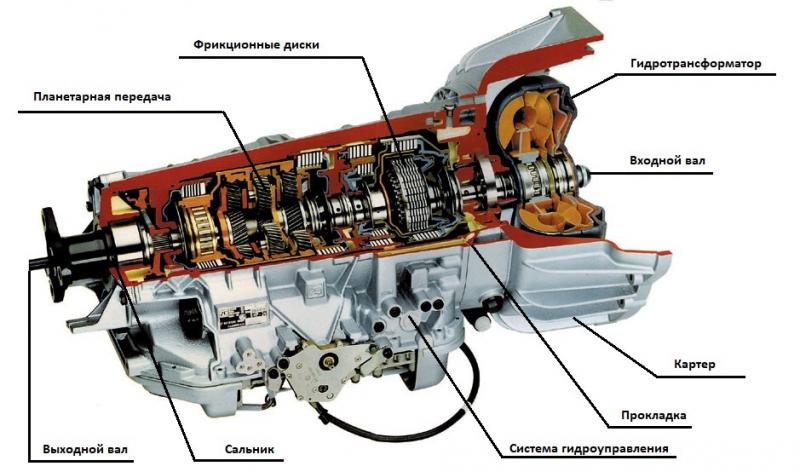

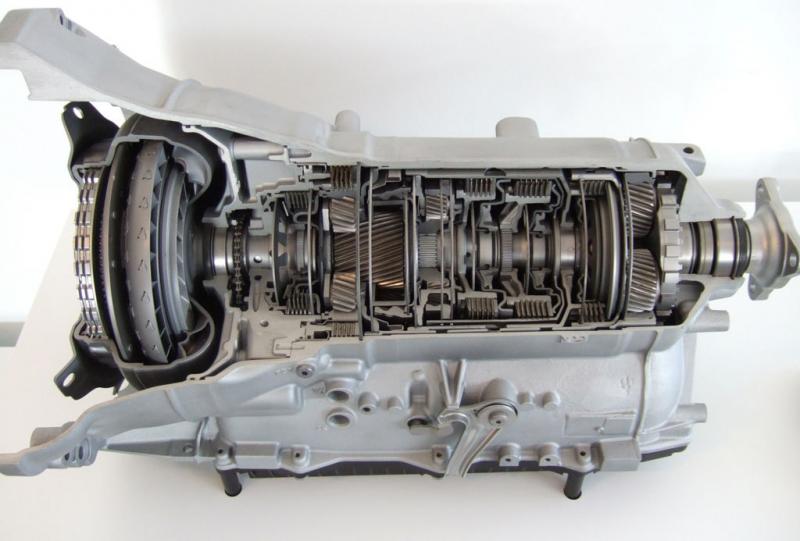

Устройство АКПП

Схема работы коробки

Принцип функционирования четырехступенчатой трансмиссии:

1. Крутящий момент поступает на центральную шестерню от гидротрансформатора, при этом водило сателлитов находится в заблокированном состоянии. В каждой автоматической коробке присутствуют как минимум две планетарные передачи, что позволяет передавать вращение с первой передачи на вторую. Выходной вал трансмиссии получает момент от второй планетарной передачи.
2. Вторая передача работает с использованием двух планетарных передач. На первой передаче корона блокируется ленточным тормозом, а водило вращается вместе с сателлитами. Этот узел передает момент на второй редуктор, где центральная шестерня фиксируется муфтой. Выходной вал трансмиссии получает крутящий момент от короны второго редуктора. Передаточное число второй передачи определяется произведением передаточных чисел первого и второго редуктора.
3. На третьей передаче происходит остановка коронной шестерни и водила первого редуктора. Это позволяет редуктору функционировать как единое целое, не изменяя частоту вращения.
4. Четвертая передача является повышающей. Ее работа обеспечивается блокировкой коронной шестерни тормозом, а передача момента осуществляется через центральную шестерню.
5. Для активации заднего хода необходимо зафиксировать водило сателлитов во втором редукторе. Крутящий момент передается на центральную шестерню второго редуктора, а затем на центральную шестерню первого редуктора.

Чем удобна автоматическая коробка передач?

Автоматическая трансмиссия обладает рядом преимуществ:

1. Автоматическое переключение передач значительно упрощает управление автомобилем, так как количество педалей сокращается. Водителю не нужно следить за оборотами двигателя и выбранной передачей.
2. Автомобили с автоматической трансмиссией имеют лучшую проходимость. Это связано с тем, что при переключении передач исключается разрыв в потоке мощности и крутящем моменте.
3. Снижаются динамические нагрузки, которые передаются на двигатель и элементы трансмиссии.
4. Система защиты от запуска при включенной передаче. Встроенный механизм контроля блокирует стартер, если селектор находится в положении, отличном от парковки или нейтрали. В современных автомобилях запуск возможен только в режиме парковки.

К недостаткам автоматических коробок передач обычно относят:

1. Потери мощности в гидротрансформаторе, что может привести к увеличению расхода топлива. Однако на современных многоскоростных трансмиссиях этот недостаток устранен благодаря оптимизации частоты вращения двигателя и внедрению блокировки гидротрансформатора с компьютерным управлением.
2. Немного сниженная динамика автомобилей с автоматической трансмиссией. Эта проблема решается в коробках с двумя сцеплениями, которые обеспечивают быстрое переключение передач.
3. Невозможность буксировки автомобиля или запуска двигателя при буксировке.
4. Быстрый износ рабочих элементов в бесступенчатых вариаторах, что делает их неэффективными для силовых установок с крутящим моментом более 300 Н/м.
5. Если автомобиль застрял, его нельзя освободить с помощью раскачивания (быстрого переключения между первой и задней передачей), так как это может привести к поломке автоматической коробки.

Виды автоматических КПП

В современных автомобилях используются различные виды автоматических трансмиссий. Эти коробки отличаются как конструктивными особенностями, так и методами передачи крутящего момента от входного вала к выходному. В следующем разделе мы рассмотрим наиболее популярные типы трансмиссий.

Гидромеханическая коробка передач

В конструкцию коробки входят три ключевых элемента:

• гидравлический трансформатор;
• механическая часть;
• система управления и переключения.

Существует два вида гидромеханических трансмиссий, которые различаются по конструкции механической части:

• с валами (используется в грузовых автомобилях и автобусах);
• с планетарным редуктором (применяется в легковых автомобилях и микроавтобусах).

В коробках с вальными редукторами переключение передач осуществляется с помощью многодисковых фрикционных муфт «мокрого» типа, которые работают в масляной ванне. Для активации первой или пониженной передачи может использоваться зубчатая муфта. Аналогичная муфта также применяется для включения заднего хода. Использование фрикционных муфт обеспечивает плавное переключение скоростей, исключая удары и разрывы крутящего момента. Однако у вальных коробок есть недостатки, такие как большие размеры и повышенный уровень шума. Тем не менее, их массивная конструкция позволяет передавать значительный крутящий момент без риска повреждения узлов.

В планетарной гидромеханической трансмиссии переключение осуществляется с помощью муфт и ленточных тормозов. Одной из особенностей данной конструкции является пробуксовка муфт и лент при переключении любой передачи, что приводит к снижению эффективности работы коробки. Однако преимущества этой трансмиссии заключаются в меньших размерах и весе, хотя стоимость и сложность ремонта и технического обслуживания выше.

Гидромеханические трансмиссии могут быть оснащены трансформатором, который способен блокироваться. Этот режим работы называется Lock Up Torque Convertor Clutch. В данном режиме крутящий момент от двигателя передается непосредственно на планетарные редукторы, превращая коробку в механический агрегат. Блокировка и разблокировка происходят автоматически.

Вариатор (CVT)

Вариатор — это трансмиссия, обеспечивающая бесступенчатое изменение передаточного отношения. Это изменение происходит в зависимости от внешних нагрузок и условий работы двигателя, что позволяет максимально эффективно использовать возможности силового агрегата.

На автомобилях применяются два основных типа вариаторов:

• клиноременный;
• фрикционный.

Клиноременный вариатор состоит из двух регулируемых шкивов и стального ремня, который имеет трапециевидное сечение. Каждый шкив делится на две части, боковые поверхности которых формируют рабочую зону. Эти части могут перемещаться относительно друг друга, изменяя рабочую поверхность по радиусу.

Когда половины ведущего шкива смещаются, ремень выталкивается на внешний радиус, что приводит к увеличению передаточного отношения. Этот процесс происходит по принципу клина, который зажат между двумя поверхностями, что и дало название конструкции — клиноременной. При разведении половин шкива ремень уходит между ними до минимальной точки, что уменьшает передаточное число.

Для получения прямой передачи необходимо установить одинаковые рабочие радиусы на шкивах. Стальной ремень может быть выполнен в виде цепи или состоять из набора стальных пластин. На схеме наглядно показано устройство клиноременного вариатора.

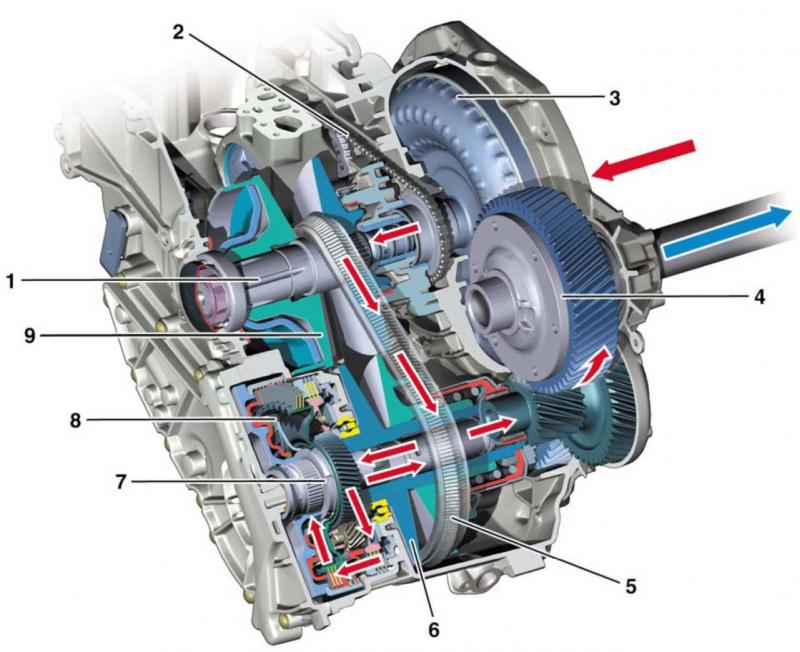

Обозначения узлов на схеме вариатора:

• 1 — первичный вал;
• 2 — цепной привод насоса гидравлической системы;
• 3 — стартовый гидротрансформатор;
• 4 — дифференциал;
• 5 — ;
• 6 — ведомый шкив;
• 7 — вторичный вал коробки;
• 8 — планетарный редуктор передачи заднего хода;
• 9 — ведущий шкив.

Клиноременный вариатор включает в себя малогабаритное сцепление или гидротрансформатор, которые активируются в момент старта движения. После начала работы вариатора эти узлы блокируются. Управление шкивами осуществляется сервоприводами, которые получают команды от электронного блока управления и датчиков.

Фрикционный или тороидальный вариатор представляет собой набор соосно расположенных дисков и роликов, которые передают крутящий момент. Название «тороидальный» связано с формой рабочих поверхностей ведущего и ведомого элементов.

Передаточное отношение регулируется за счет перемещения роликов по боковой поверхности дисков. Благодаря значительной силе прижатия ролика к диску, перемещение осуществляется с помощью специальных механизмов.

Существуют и другие конструктивные решения. Например, узел Nissan Extroid, в котором ролик перемещается с помощью гидравлического привода. После этого он самостоятельно перемещается благодаря сдвигу относительно оси диска. Принцип работы тороидного механизма хорошо иллюстрируется схемой, приведенной ниже.

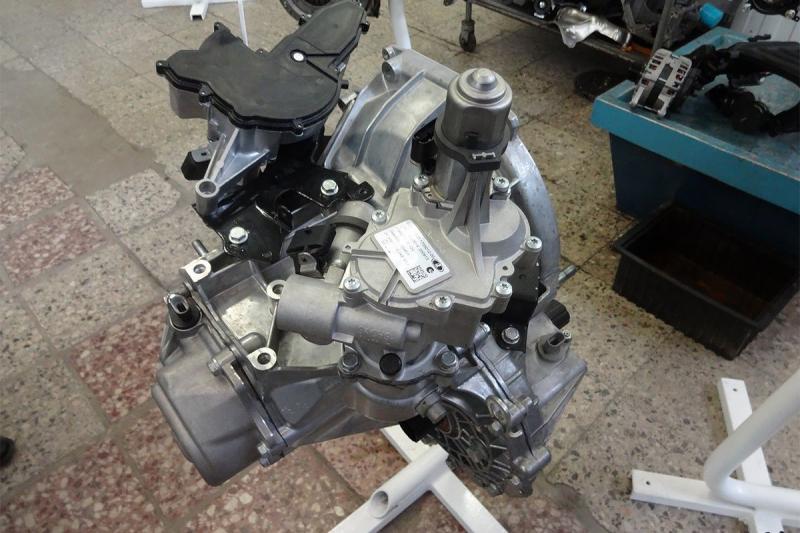

Роботизированная механика

Этот тип трансмиссии представляет собой стандартную механическую коробку, в которой переключение передач осуществляется автоматически, без участия водителя. Автомобили, оборудованные такой системой, не имеют педали сцепления, а селектор переключения напоминает элементы автоматической трансмиссии.

К недостаткам роботизированных коробок можно отнести:

• недостаточную плавность работы;
• низкую динамику (частично можно улучшить, переключившись в «ручной» режим);
• сложности при движении на крутых подъемах;
• перегрев сцепления в условиях пробок.

Другим вариантом роботизированной трансмиссии является система с двумя сцеплениями, впервые представленная концерном Volkswagen под маркой DSG. В данной коробке используются два сцепления: одно отвечает за четные передачи, а другое — за нечетные.

Существует два вида:

• со сцеплением «мокрого» типа, что приводит к потерям мощности;
• с дисками «сухого» типа.

Принцип работы можно описать следующим образом:

1. При старте движения включается сцепление первой передачи, передавая крутящий момент, в то время как второе сцепление остается разомкнутым.
2. Когда двигатель достигает определенных оборотов, электронный блок управления отключает первое сцепление и активирует второе.
3. В это время первое сцепление переключается на управление третьей передачей и ожидает своего момента.

К основным преимуществам такой коробки относится высокая скорость переключения, что обеспечивает более динамичный разгон по сравнению с обычной механической трансмиссией. Компьютерное управление позволяет снизить расход топлива на 10-12%. Однако основным недостатком данной трансмиссии является ускоренный износ сцеплений, особенно «сухого» типа, что может вызывать толчки при переключении.

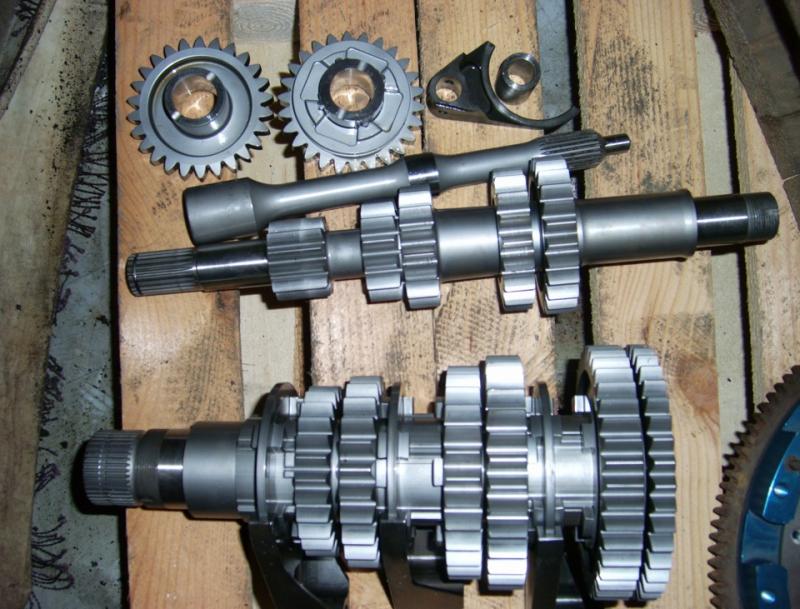

Кулачковая коробка передач

Трансмиссия представляет собой механическую систему, в которой предусмотрена педаль сцепления. Коробка передач кулачкового типа не включает синхронизаторы в своей конструкции, а переключение осуществляется с помощью кулачковых муфт. Сцепление используется для начала движения, а последующие переключения выполняются при частичном закрытии дроссельной заслонки. Рычаг переключения движется в двух направлениях — для включения повышенной или пониженной передачи. Такой механизм называется секвентальным и напоминает систему переключения скоростей, используемую в мотоциклетных коробках.

Для переключения передач применяется муфта, которая оснащена несколькими крупными кулачками (обычно от 5 до 7 штук), входящими в зацепление с кулачками на шестерне передачи. Зацепление имеет значительный боковой зазор, что способствует более быстрому включению передачи. Однако у данной коробки есть недостаток — ударные нагрузки, которые воздействуют на двигатель и другие элементы трансмиссии. Для снижения осевых нагрузок в таких коробках используются прямозубые шестерни.

Кулачковые коробки передач находят применение в мелкосерийных спортивных и модифицированных автомобилях. В серийных моделях такие агрегаты не устанавливаются.

Режимы работы автоматических трансмиссий

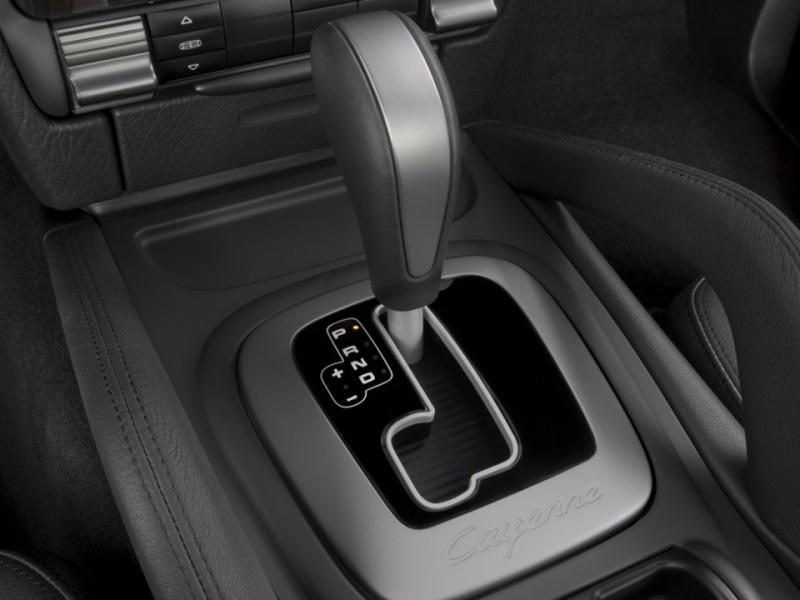

Для определения режима работы трансмиссии применяется селектор, который соединен с механизмом переключения. На коробке имеется устройство, отвечающее за активацию различных режимов. Вокруг селектора располагается рамка с символами, указывающими на режимы работы. Эти символы могут быть дополнены подсветкой. На изображении представлен стандартный вариант селектора, не предусматривающий ручное переключение.

Основной функционал

В процессе использования автоматической трансмиссии выделяются несколько ключевых режимов, особенности функционирования которых описаны ниже.

Водителю важно понимать, как управлять каждым из этих режимов:

1. Парковка (P, Parking) – этот режим предназначен для использования, когда автомобиль находится на стоянке. Однако он не заменяет стояночный тормоз. Включать его следует только после полной остановки автомобиля. Попытка переключить режим во время движения невозможна благодаря специальному блокировочному механизму. В режиме парковки стартер может запускать двигатель, так как колеса блокируются механизмом, который находится в картере трансмиссии.

2. Задний ход (R, Reverse) – этот режим используется для движения задним ходом. Его можно включить только после полной остановки автомобиля. В селекторе предусмотрен блокировочный элемент, который предотвращает случайное переключение во время движения.

3. Нейтраль (N, Neutral) – в этом режиме передачи не включены. В отличие от парковки, блокировка колес отключена, что позволяет запускать двигатель. Однако буксировка в нейтральном положении запрещена, так как в трансмиссии отсутствует подача жидкости под давлением.

4. Движение (D, Drive) – этот режим предназначен для передвижения автомобиля. При его активации происходит автоматическое переключение передач вверх и вниз. На некоторых трансмиссиях также присутствует дополнительный режим L (Low), который ограничивает использование высоких передач и предназначен для сложных дорожных условий.

Многие производители не рекомендуют оставлять автомобиль на уклонах, полагаясь только на коробку передач, так как это может привести к деформации и заеданию блокировочного механизма. При остановке на уклоне сначала следует установить селектор в нейтральное положение, а затем активировать ручной тормоз. При начале движения сначала удерживайте автомобиль с помощью ручного тормоза, затем переключите коробку в режим движения и только после этого снимите стояночный тормоз.

Об особых режимах

Специальные или дополнительные режимы используются для работы автомобиля в условиях бездорожья или для адаптации трансмиссии в зависимости от особенностей движения. Активировать эти режимы можно с помощью кнопок или путем перевода рычага переключения в определенное положение.

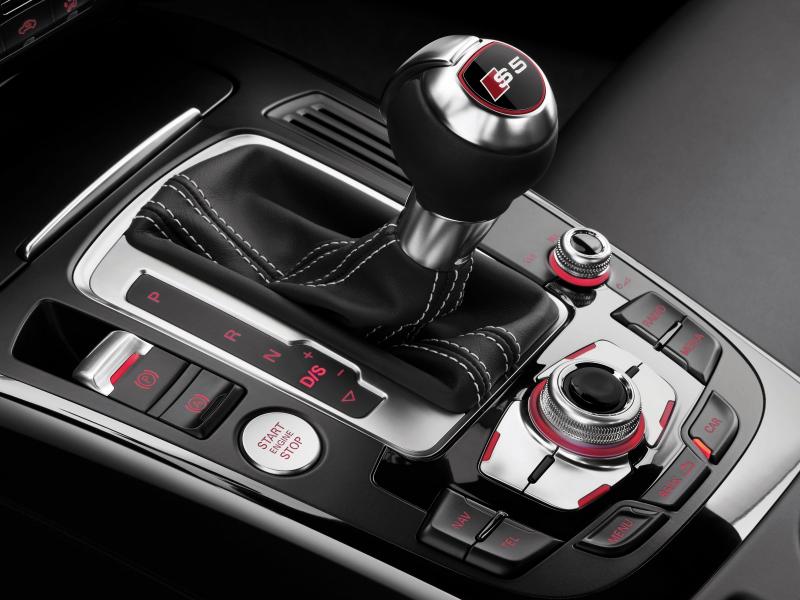

Режим «Типтроник»

Название режима «Типтроник» (Tiptronic) впервые было представлено на автомобилях марки Порше в 1990 году. Этот режим предоставляет возможность вручную переключать передачи в автоматической коробке передач.

При разработке системы Tiptronic инженеры стремились объединить удобство автоматической трансмиссии с преимуществами механической. В ручном режиме водитель получает возможность контролировать динамику автомобиля, особенно в ситуациях торможения с использованием двигателя. Также предусмотрена функция принудительного переключения на пониженную передачу перед входом в поворот или во время его прохождения.

Ручной режим активно используется для дополнительного ускорения при старте. Однако стоит отметить, что использование режима Tiptronic усложняет конструкцию коробки передач и может вызывать задержки при переключении, которые могут достигать одной секунды.

Переключение передач осуществляется либо с помощью селектора коробки, установленного в режим ручного управления, либо с использованием подрулевых лепестков. Для активации ручного режима селектор переводится из положения D в боковое положение, обозначенное символами «+» и «-». Символ «+» указывает на переключение на повышенную передачу, а «-» — на пониженную. Номер текущей передачи отображается на дисплее приборной панели.

Подрулевые лепестки имеют аналогичное обозначение: один предназначен для переключения на более высокую передачу, а другой — на более низкую.

Ручной режим автоматической коробки передач также может называться Steptronic — это фирменное название от компании BMW. В принципе, алгоритмы работы и управления в этом режиме не имеют значительных отличий от Tiptronic.

Спортивные режимы

Активация спортивного режима запускает особый алгоритм переключения передач, который работает на повышенных оборотах двигателя. Многие производители автомобилей интегрируют в этот алгоритм блок управления двигателем, что способствует более быстрому набору оборотов. Когда водитель убирает ногу с акселератора, обороты постепенно снижаются, что позволяет обеспечить динамичное ускорение при повторном нажатии на педаль. На некоторых моделях автомобилей активация спортивного режима может также изменять настройки жесткости подвески и звук выхлопной системы с помощью специального клапана.

Одним из примеров спортивного режима является функция «кикдаун», которая активируется при резком нажатии на акселератор. В этом случае происходит переключение на пониженную передачу, что обеспечивает более мощное ускорение автомобиля, даже если селектор переключения находится в стандартном положении.

Другие режимы

В зависимости от марки автомобиля и типа трансмиссии могут быть доступны дополнительные режимы работы. Эти режимы активируются либо перемещением рычага, либо нажатием на специальные кнопки, которые могут находиться как на рычаге, так и на центральной консоли.

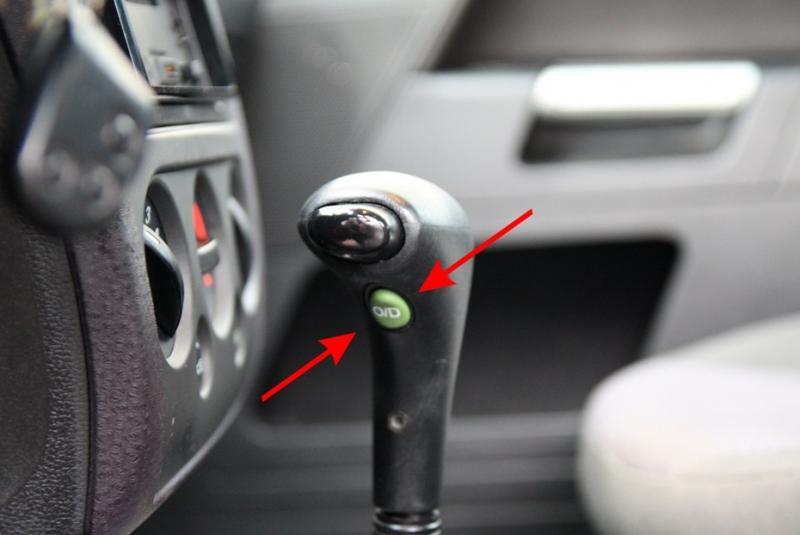

Одним из таких режимов является овердрайв, который представляет собой дополнительную повышающую передачу. Эта функция используется в некоторых гидромеханических трансмиссиях.

Режим овердрайв можно сравнить с пятой или шестой передачей в механических коробках. При его активации происходит переключение на повышенную передачу, когда водитель отпускает педаль акселератора, а при повторном нажатии трансмиссия переключается на одну или несколько передач вниз. Если овердрайв отключен, переключение происходит на более высоких оборотах, а при торможении передача удерживается до тех пор, пока обороты и скорость не снизятся до определенного уровня.

Овердрайв рекомендуется использовать при стабильном движении на загородных трассах без дополнительной нагрузки, например, без прицепа. Этот режим обычно обозначается на селекторе буквой D или O/D.

Противоположным режиму овердрайв является функция отключения повышенной передачи, которая обозначается на селекторе буквами D3 или O/D Off. Этот режим может быть полезен в городских условиях, обеспечивая максимальную динамику. По сути, он представляет собой ранний вариант спортивного режима.

Зимний режим Manu (S или цифры 1 или 2) активируется с помощью кнопки, расположенной рядом с рычагом селектора. При включении этого режима переключение передач происходит на более низких оборотах двигателя, что помогает снизить вероятность пробуксовки колес на заснеженных или ледяных дорогах. Также возможно принудительное переключение на вторую передачу при старте с места, что дополнительно уменьшает пробуксовку. После начала движения трансмиссия автоматически переходит в стандартный режим D. В активном зимнем режиме возможен кикдаун, однако он ограничен по оборотам двигателя.

Инструкция как пользоваться коробкой автомат

Краткое руководство по использованию автоматических трансмиссий:

1. Завести двигатель.
2. Удерживать нажатой педаль тормоза.
3. Перевести селектор в режим движения или заднего хода.
4. Освободить стояночный тормоз.
5. Постепенно отпустить тормоз — автомобиль начнет плавно двигаться.
6. После полного отпускания тормоза нажать на акселератор для начала движения. Уменьшение давления на газ приведет к замедлению за счет торможения двигателем.
7. Для остановки необходимо нажать на тормоза.

Режимы переключения и управления АКПП

В процессе использования трансмиссии рычаг переключения должен перемещаться в соответствии с ранее приведенными рекомендациями. Не стоит прилагать чрезмерные усилия при переключении. Если возникают трудности с переключением, это может указывать на неисправность переключателя или тросового привода.

Фотогалерея

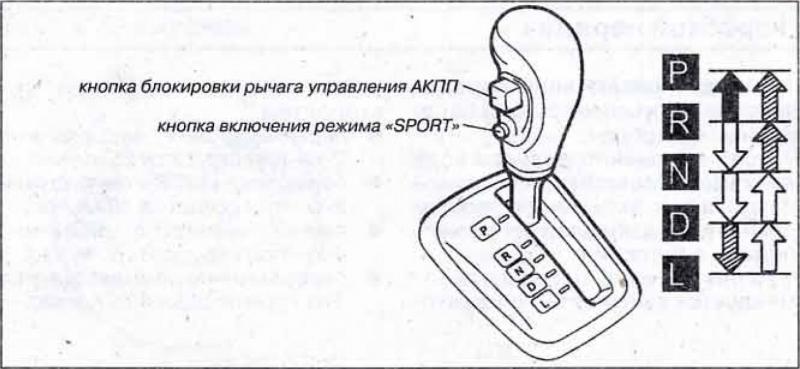

На изображении представлены характеристики управления трансмиссиями на различных автомобилях. Советы по правильному использованию можно найти в руководстве пользователя.

Особенности при управлении автомобилем с АКПП

В управлении автомобилем с автоматической трансмиссией нет значительных отличий. Во время движения стоит стараться избегать частых и резких ускорений, так как это может привести к увеличению температуры и износу трансмиссии.

Нужен ли автомобилю с коробкой автомат ручной тормоз?

Автомобиль, оснащенный автоматической трансмиссией, должен быть оборудован исправным стояночным тормозом. Оставлять машину на парковке, полагаясь исключительно на трансмиссию, создает избыточные нагрузки на механизм, что может привести к его повреждению.

Как пользоваться АКПП в пробках?

Если вы долго находитесь в пробке, особенно в жаркую погоду, стоит время от времени охлаждать двигатель. Для этого необходимо перевести селектор в нейтраль и удерживать автомобиль на тормозах.

При длительной остановке в пробке можно переключить селектор коробки на парковку. Это не только поможет охладить трансмиссию, но и даст возможность водителю немного отдохнуть, так как не придется держать нажатой педаль тормоза.

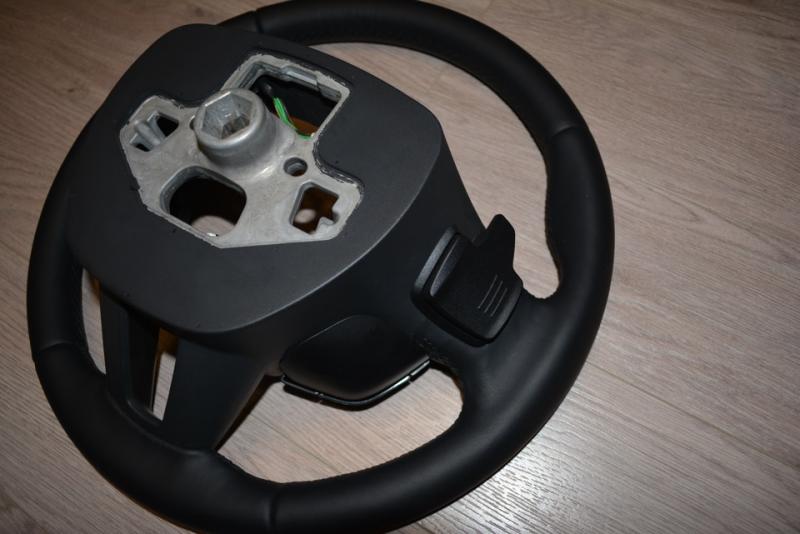

Подрулевые переключатели

Подрулевые переключатели – это компактные пластиковые рычажки, размещенные на рулевом колесе и соединенные с электронной системой автомобиля с помощью гибкого шлейфа. При нажатии на эти лепестки осуществляется ручное переключение передач.

Основные условия эксплуатации АКПП

Во время использования трансмиссии владельцу следует придерживаться определенных рекомендаций, которые помогут увеличить срок службы устройства. Это особенно актуально в зимний период. Кроме того, трансмиссия накладывает определенные ограничения на использование, о которых также важно помнить и соблюдать.

Эксплуатация автоматической коробки зимой

Для прогрева трансмиссии при низких температурах воздуха следует выполнить следующие шаги:

1. Запустите двигатель и дайте ему поработать в течение 2-3 минут.
2. Садитесь за руль и, удерживая ногу на тормозе, переключайте селектор через все позиции. На каждой позиции задерживайтесь на 8-10 секунд. Рекомендуется продолжать прогрев трансмиссии еще 5-6 минут, периодически повторяя переключения.
3. Начинайте движение плавно, не нажимая на педаль газа более чем на одну треть. Прогревайте трансмиссию в режиме плавного движения на протяжении нескольких километров.

Перед началом зимнего сезона желательно заменить жидкость в трансмиссии, если ее пробег достиг 50 тыс. км.

Что не стоит делать с АКПП?

Чтобы обеспечить правильную работу автоматической коробки передач, владельцу следует избегать следующих действий:

1. Не стоит включать нейтраль во время движения накатом, так как это может привести к недостаточной смазке и охлаждению элементов коробки. Частое использование накатом может вызвать износ и перегрев фрикционных дисков и пластин в муфтах.
2. Запрещается переключать передачи между движением вперед и назад без полной остановки автомобиля и остановки вращающихся частей коробки. При переключении необходимо удерживать автомобиль на рабочем тормозе. Известны случаи поломки шестерен и корпуса коробки, поэтому не рекомендуется пытаться выбраться из грязи или снежного заноса, раскачивая автомобиль.
3. Автоматическую коробку нельзя использовать в качестве стояночного тормоза.
4. Буксировка автомобиля запрещена. Автомобили с автоматической коробкой можно буксировать только с загрузкой ведущих колес на буксирующее средство.
5. Не следует нагружать холодную трансмиссию. Для ее прогрева требуется больше времени, чем для нагрева двигателя, поэтому в первые 7-10 км пути рекомендуется двигаться на низкой скорости, избегая резких ускорений и торможений.
6. Следует избегать движения по бездорожью с пробуксовкой колес.
7. Не рекомендуется использовать автомобили с автоматическими коробками для буксировки тяжелых прицепов.

Типичные неисправности автоматической коробки передач

Некоторые часто встречающиеся неисправности:

1. Поломки кулисы переключения, которые мешают смене режимов работы. Для устранения проблемы требуется замена поврежденных или изношенных компонентов. В некоторых автомобилях доступ к механизму переключения может быть затруднен, что может потребовать снятия коробки или подрамника вместе с двигателем и трансмиссией.
2. Протечки рабочей жидкости через сальники или уплотнительные прокладки. Решение заключается в замене изношенных элементов, а также в обновлении жидкости и фильтра.
3. Блокировка работы трансмиссии из-за неисправности управляющей электроники. В ходе ремонта заменяются блоки и жгуты проводов.
4. Коробка не позволяет двигаться вперед, но задняя передача функционирует. Причиной этого может быть износ муфт, заедание или загрязнение клапанов.
5. Не работает задняя передача и часть передач переднего хода. Причиной неисправности может быть износ одной из рабочих муфт или повреждение гидравлических магистралей, отвечающих за работу узла.
6. При попытке переключить селектор и начать движение возникает толчок, режим переключается, но движение не начинается. Это может указывать на неисправность гидротрансформатора или недостаточный уровень масла. Также возможно засорение фильтра продуктами износа, что приводит к недостаточной производительности и давлению в гидравлической системе трансмиссии.
7. Движение вперед возможно только на одной скорости. Причина — износ муфт, повреждение манжеты привода муфты или заедание клапанов блока.
8. Металлические шумы во время движения могут свидетельствовать о износе подшипников или шестерен. Ритмичный металлический стук на холостом ходу указывает на износ дисков в одной из муфт.
9. Проблемы с движением автомобиля после прогрева коробки, в то время как на холодную коробка работает нормально. Дефект может возникнуть из-за износа или поломки лопаток на крыльчатках насоса или турбины.

Если у вас возникли проблемы с автоматической коробкой, рекомендуется обратиться в специализированный сервис. Попытки самостоятельного ремонта могут привести к серьезным последствиям и необходимости полной замены коробки.

Видео

Принцип функционирования автоматической трансмиссии представлен в видеоролике, который был опубликован на канале AlexKolmak.

https://youtube.com/watch?v=QrNJd0n8YP4

Советы по обслуживанию автоматической коробки передач

Регулярная проверка уровня жидкости

Одним из ключевых аспектов обслуживания автоматической коробки передач является регулярная проверка уровня трансмиссионной жидкости. Низкий уровень жидкости может привести к перегреву и повреждению коробки. Рекомендуется проверять уровень жидкости каждые 5,000 — 10,000 километров или в соответствии с рекомендациями производителя. Для проверки уровня жидкости необходимо прогреть двигатель и переключить коробку передач через все режимы, после чего проверить уровень на щупе.

Замена трансмиссионной жидкости

Замена трансмиссионной жидкости — это еще один важный шаг в обслуживании автоматической коробки передач. Жидкость со временем теряет свои свойства и может накапливать загрязнения. Обычно производители рекомендуют замену жидкости каждые 30,000 — 60,000 километров, но точные интервалы могут варьироваться в зависимости от модели автомобиля. При замене жидкости также стоит заменить фильтр, если он предусмотрен конструкцией коробки.

Проверка и замена фильтра

Фильтр трансмиссионной жидкости отвечает за очистку жидкости от загрязнений и металлических частиц. Если фильтр забивается, это может привести к ухудшению работы коробки передач и даже к ее поломке. Рекомендуется проверять состояние фильтра при каждой замене жидкости и заменять его в соответствии с рекомендациями производителя.

Мониторинг работы коробки передач

Важно обращать внимание на любые изменения в работе автоматической коробки передач. Если вы заметили задержки при переключении, рывки или посторонние звуки, это может быть признаком неисправности. В таких случаях рекомендуется обратиться к специалисту для диагностики и ремонта.

Избегание перегрева

Перегрев является одной из основных причин выхода из строя автоматических коробок передач. Чтобы избежать перегрева, старайтесь не перегружать автомобиль, особенно в жаркую погоду или при буксировке. Также стоит следить за состоянием системы охлаждения, так как перегрев может быть вызван недостаточной работой радиатора или утечками охлаждающей жидкости.

Использование правильной жидкости

Для автоматической коробки передач необходимо использовать только ту трансмиссионную жидкость, которая рекомендована производителем. Использование неподходящей жидкости может привести к ухудшению работы коробки и ее поломке. Всегда проверяйте спецификации в руководстве пользователя перед покупкой жидкости.

Профессиональное обслуживание

Хотя многие аспекты обслуживания автоматической коробки передач можно выполнить самостоятельно, рекомендуется периодически обращаться к профессионалам для комплексной диагностики и обслуживания. Специалисты имеют необходимое оборудование и опыт для выявления скрытых проблем и их устранения.

Преимущества и недостатки автоматической коробки передач

Автоматическая коробка передач (АКПП) стала популярным выбором среди водителей благодаря своей удобности и простоте в использовании. Однако, как и любое другое устройство, она имеет свои преимущества и недостатки, которые важно учитывать при выборе автомобиля.

Преимущества автоматической коробки передач

• Удобство в управлении: Одним из главных преимуществ АКПП является отсутствие необходимости вручную переключать передачи. Это особенно удобно в условиях городского движения, где частые остановки и старты могут быть утомительными.
• Комфорт: Автоматическая коробка обеспечивает более плавное и комфортное движение, так как переключение передач происходит без резких толчков. Это делает поездку более приятной как для водителя, так и для пассажиров.
• Безопасность: Водители, использующие АКПП, могут сосредоточиться на дороге, не отвлекаясь на переключение передач. Это особенно важно в сложных дорожных условиях или в ситуациях, требующих быстрой реакции.
• Экономия топлива: Современные автоматические трансмиссии часто имеют режимы, которые оптимизируют расход топлива, что может привести к экономии по сравнению с механическими коробками передач.
• Технологические инновации: Многие новые автомобили оснащены автоматическими коробками передач с передовыми технологиями, такими как адаптивное управление, которое подстраивается под стиль вождения водителя.

Недостатки автоматической коробки передач

• Стоимость: Автоматические коробки передач обычно дороже в производстве и ремонте, чем механические. Это может привести к более высокой цене автомобиля и затратам на обслуживание.
• Потеря контроля: Некоторые водители предпочитают иметь полный контроль над переключением передач, что может быть невозможно с АКПП. Это может быть особенно важно для тех, кто любит спортивный стиль вождения.
• Сложность ремонта: В случае поломки автоматической коробки передач, ремонт может быть более сложным и дорогостоящим процессом, чем в случае механической трансмиссии.
• Проблемы с надежностью: Хотя современные АКПП стали более надежными, некоторые модели могут иметь проблемы с долговечностью, особенно если они не обслуживаются должным образом.
• Потеря мощности: В некоторых случаях автоматические коробки передач могут не обеспечивать такой же уровень мощности и отклика, как механические, что может быть заметно при резком ускорении.

В заключение, выбор между автоматической и механической коробкой передач зависит от личных предпочтений водителя, условий эксплуатации автомобиля и бюджета. Понимание преимуществ и недостатков АКПП поможет сделать осознанный выбор и обеспечить комфортное и безопасное вождение.

Сравнение автоматической и механической коробки передач

Автоматическая и механическая коробки передач имеют свои уникальные особенности, которые делают каждую из них подходящей для различных условий эксплуатации и предпочтений водителей. Важно понимать, как они работают, чтобы сделать осознанный выбор при покупке автомобиля или при обучении вождению.

Механическая коробка передач (МКПП) требует от водителя активного участия в процессе переключения передач. Водитель сам выбирает нужную передачу в зависимости от скорости и нагрузки на двигатель. Это позволяет лучше контролировать автомобиль, особенно в сложных дорожных условиях или при спортивном вождении. Однако, такой подход требует определенных навыков и опыта, а также может быть утомительным в условиях городского трафика, где частые остановки и старты являются нормой.

Автоматическая коробка передач (АКПП), с другой стороны, значительно упрощает процесс вождения. Она автоматически выбирает оптимальную передачу в зависимости от скорости автомобиля и нагрузки на двигатель. Это позволяет водителю сосредоточиться на управлении автомобилем, не отвлекаясь на переключение передач. В современных автомобилях с АКПП используются различные технологии, такие как вариаторы и роботизированные трансмиссии, которые обеспечивают плавное и быстрое переключение передач.

С точки зрения экономии топлива, механическая коробка передач может быть более эффективной, особенно при правильном использовании. Однако современные автоматические трансмиссии также достигли значительных успехов в этой области, и многие модели АКПП могут соперничать с МКПП по расходу топлива.

Что касается надежности, механические коробки передач, как правило, более просты в конструкции и могут быть менее подвержены поломкам. Однако современные автоматические трансмиссии также стали более надежными благодаря использованию высококачественных материалов и технологий. Тем не менее, ремонт и обслуживание АКПП могут быть более затратными.

В заключение, выбор между автоматической и механической коробкой передач зависит от личных предпочтений водителя, условий эксплуатации и стиля вождения. Каждый тип трансмиссии имеет свои преимущества и недостатки, и важно учитывать их при принятии решения.
