Гидроусилитель руля (ГУР) — ключевой элемент управления автомобилем ЗИЛ-130, обеспечивающий легкость маневрирования. Однако ГУР может иметь неисправности, влияющие на управляемость и безопасность. В статье рассмотрим устройство гидроусилителя, распространенные проблемы владельцев ЗИЛ-130 и предоставим пошаговые инструкции по ремонту и замене масла в системе ГУР. Эта информация будет полезна как опытным механикам, так и новичкам, желающим поддерживать свой автомобиль в исправном состоянии.

Характеристика

Гидроусилитель руля, устанавливаемый на автомобилях ЗИЛ-131 и 130, предназначен для уменьшения усилий, которые водитель должен прикладывать при управлении транспортным средством. Основная задача ГУР заключается в повышении маневренности, обеспечении безопасности во время движения, а также в снижении вибраций и ударов на руле. В случае неисправности гидроусилителя, автомобиль все еще можно будет эксплуатировать, однако управление станет более сложным.

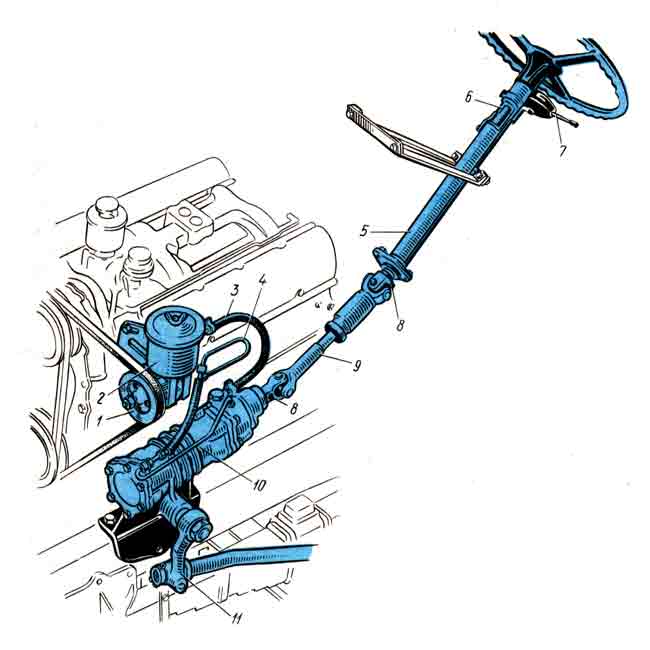

Система гидроусилителя руля включает в себя следующие компоненты:

• насос;
• расширительный бачок для масла;
• трубопровод низкого давления;
• магистраль высокого давления;
• рулевую колонку;
• контактный узел сигнала;
• подрулевой переключатель поворотников;
• карданный шарнир;
• карданный вал;
• рулевое устройство;
• сошку.

Ремонт ГУР на ЗИЛ 130

Характерные неисправности

Неисправности, которые могут возникнуть в ГУР ЗИЛ-130:

1. Увеличенный зазор. Эта проблема возникает при значительном износе трущихся деталей и рабочих поверхностей системы.
2. Затрудненное вращение рулевого колеса. Причины могут быть разнообразными, включая недостаток смазки в насосе или разбалансировку предохранительного клапана. Также это может быть вызвано заклиниванием стакана шарового пальца. В некоторых случаях виновником становится заклинивший золотник в гильзе или повышенный зазор в элементах рулевого управления. Не исключено, что причина кроется в поврежденных резинок, которые необходимо заменить.
3. Заклинивание или подклинивание подшипниковых элементов рулевого механизма. Это затрудняет вращение рулевого колеса. Для решения данной проблемы можно добавить смазку на трущиеся поверхности.
4. Проблемы с рулевыми тягами, например, их изгиб, могут негативно сказаться на точности поворота колес. Чтобы устранить такую неисправность, необходимо провести дефектовку тяг для восстановления их работоспособности или заменить их на новые.
5. Распространенной проблемой является утечка смазки из картера рулевой системы. Это может происходить из-за ослабления крепления крышки картера, повреждения подшипников или уплотнительных элементов.
6. Нарушение регулировки устройства. Чтобы избежать этой проблемы, необходимо проводить диагностику свободного хода руля во время каждого технического обслуживания. Также важно проверять работу рулевого управления во время движения автомобиля. Для предотвращения утечек смазки следует периодически осматривать состояние уплотнительных компонентов системы (автор видео о изменении вращения на гидроусилителе руля — Алексей Михалкин).

Изменение вращения на ГУР ЗИЛ 130

Интересные факты

Вот несколько интересных фактов о ремонте гидроусилителя руля (ГУР) на ЗИЛ-130:

1. Простота конструкции: ГУР на ЗИЛ-130 имеет довольно простую конструкцию, что делает его ремонт доступным для большинства автолюбителей. Основные элементы, такие как насос, рулевая колонка и гидравлические магистрали, легко доступны и могут быть заменены без необходимости специального оборудования.

2. Использование универсальных запчастей: Многие детали ГУР на ЗИЛ-130 могут быть заменены на универсальные запчасти, что значительно упрощает процесс ремонта. Например, сальники и прокладки можно найти в магазинах автозапчастей, что снижает затраты и время на поиск оригинальных деталей.

3. Проверка на утечки: Одним из самых важных этапов ремонта ГУР является проверка системы на утечки. Для этого можно использовать простые методы, такие как нанесение мыла на соединения и наблюдение за образованием пузырьков. Это позволяет быстро выявить проблемные места и устранить их до того, как система будет собрана обратно.

Эти факты подчеркивают, что ремонт ГУР на ЗИЛ-130 может быть не только полезным, но и увлекательным занятием для автолюбителей.

Способы устранения поломок своими руками

Одной из часто встречающихся проблем является недостаток рабочей жидкости в системе или применение некачественного масла. Поэтому каждый владелец ЗИЛа должен быть осведомлен о том, как правильно заменить расходный материал.

Система оборудована фильтром, который можно очистить с помощью бензина, однако, если на нем образовались отложения, лучше использовать растворитель для более тщательной промывки:

1. Для слива масла необходимо повернуть рулевое колесо до упора влево.
2. Затем откройте сливное отверстие и снимите крышку картера рулевой системы. Подставьте емкость и дайте жидкости стечь. Как только слива перестанет, можно считать процесс завершенным.
3. После завершения слива удалите остатки жидкости из бачка, для этого подойдет шприц с удлиненной трубкой. Далее следует промыть шайбу, уплотнительные элементы и пробку слива, чтобы они были чистыми и не содержали грязи. Также необходимо снять все сеточные фильтры и промыть их, после чего вернуть на место.
4. С помощью воронки (желательно с сеткой) залейте новое масло в расширительный бачок, примерно один литр, а затем слейте его из системы. При сливе поворачивайте рулевое колесо в разные стороны до упора.
5. После этого закройте пробку слива и поверните рулевое колесо влево до упора. Закрыв пробку и повернув колесо, добавьте новое масло в систему, заливая его до тех пор, пока оно не появится над сеткой фильтра. Во время заливки поворачивайте рулевое колесо в разные стороны, чтобы жидкость равномерно распределилась по системе. В общей сложности в гидроусилитель должно войти не менее двух с половиной литров.
6. После этого запустите двигатель и дайте ему поработать. В процессе работы поворачивайте рулевое колесо влево и вправо до упора, удерживая его в крайних положениях по три секунды с небольшим усилием. Смазка будет продолжать распределяться по системе, поэтому добавляйте ее постепенно, пока она не начнет появляться над сеткой заливного фильтра. Не обязательно, чтобы сетка была полностью покрыта жидкостью. Заправка системы гидроусилителя считается завершенной, когда в расширительном бачке перестанут образовываться пузырьки, вызванные выходом воздуха из магистралей.
7. Затем установите крышку бачка с уплотнителем, шпильками и шайбой. Проверьте систему на наличие утечек.

Еще одной неисправностью, которую можно попытаться устранить самостоятельно, является осевой люфт в подшипниках.

Если требуется отрегулировать люфт, выполните следующие шаги:

1. В первую очередь очистите картер рулевого устройства от остатка расходного материала. Это необходимо, чтобы избежать попадания грязи в систему, что может негативно сказаться на работе узла.
2. После очистки можно снять гарнир, который находится между гидроусилителем руля и валом рулевого колеса. Также рекомендуется демонтировать сошку системы ГУР.
3. Для диагностики зазора проведите визуальный осмотр. Чтобы убедиться в наличии люфта, надавите на сошку или прокачайте ее из стороны в сторону.
4. Если люфт обнаружен, открутите крепежные элементы на крышке картера гидроусилителя руля. Затем извлеките по одной прокладке и снова проверьте люфт. Снимая прокладки по одной, вы сможете добиться необходимого размера люфта.

Видео «Регулировка механизма ГУР в автомобиле ЗИЛ с помощью стенда»

гур 4331 сборка, регулировка, стенд

Необходимые инструменты и материалы

Для успешного ремонта гидроусилителя руля (ГУР) на ЗИЛ-130 необходимо подготовить ряд инструментов и материалов. Правильный выбор инструментов не только упростит процесс, но и повысит качество выполненной работы.

Инструменты

• Набор ключей: Для работы с различными креплениями вам понадобятся как рожковые, так и торцевые ключи. Рекомендуется иметь ключи размером от 10 до 24 мм.
• Отвертки: Плоские и крестовые отвертки различных размеров помогут вам открутить винты и болты, которые могут встречаться в конструкции ГУР.
• Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия хомутов.
• Динамометрический ключ: Используется для затяжки болтов с заданным моментом, что особенно важно для обеспечения герметичности соединений.
• Магнитная ловушка: Поможет избежать потери мелких металлических деталей во время разборки.
• Ключ для снятия шкива: Если необходимо снять шкив насоса, этот инструмент значительно упростит задачу.
• Набор для прокладок: Включает в себя различные прокладки и уплотнители, которые могут понадобиться при сборке.

Материалы

• Гидравлическое масло: Для заполнения системы потребуется качественное гидравлическое масло, соответствующее рекомендациям производителя.
• Прокладки и уплотнители: При разборке ГУР может потребоваться замена старых прокладок и уплотнителей на новые, чтобы избежать утечек.
• Чистящие средства: Для очистки деталей от загрязнений и остатков старого масла понадобятся специальные чистящие жидкости или растворители.
• Смазочные материалы: Используйте смазку для подшипников и других движущихся частей, чтобы обеспечить их долговечность.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс ремонта ГУР на ЗИЛ-130 и повысить шансы на успешное завершение работы. Не забывайте о безопасности: используйте защитные очки и перчатки, чтобы избежать травм во время работы.

Профилактика и уход за ГУР

Профилактика и уход за гидроусилителем руля (ГУР) на ЗИЛ-130 являются важными аспектами, которые помогут продлить срок службы данного узла и обеспечить его надежную работу. Правильное обслуживание ГУР включает в себя регулярные проверки, замену жидкости и устранение возможных неисправностей.

Первым шагом в профилактике ГУР является регулярная проверка уровня гидравлической жидкости. Для этого необходимо открыть капот и найти резервуар для жидкости. Уровень должен находиться между отметками «MIN» и «MAX». Если уровень жидкости ниже минимальной отметки, это может указывать на утечку или необходимость замены жидкости. Рекомендуется использовать только ту жидкость, которая рекомендована производителем, чтобы избежать повреждений системы.

Следующим важным моментом является проверка состояния шлангов и соединений. Необходимо осмотреть все шланги на наличие трещин, изломов или утечек. Если обнаружены повреждения, шланги следует заменить. Также стоит проверить соединения на наличие подтеков и убедиться, что они надежно затянуты.

Регулярная замена гидравлической жидкости также играет ключевую роль в профилактике. Со временем жидкость теряет свои свойства, что может привести к ухудшению работы ГУР. Рекомендуется менять жидкость каждые 20-30 тысяч километров пробега или раз в год, в зависимости от условий эксплуатации.

Кроме того, стоит обратить внимание на работу насоса ГУР. Если насос издает необычные звуки, это может указывать на его износ или недостаток жидкости. В таком случае необходимо провести диагностику и, при необходимости, заменить насос.

Не менее важным аспектом является проверка и регулировка ремня привода насоса. Ремень должен быть в хорошем состоянии, без трещин и износа. Также он должен быть правильно натянут, чтобы избежать проскальзывания. Если ремень слишком слабый или слишком натянутый, это может привести к снижению эффективности работы ГУР.

Наконец, стоит помнить о том, что регулярная диагностика и профилактика помогут избежать серьезных поломок и дорогостоящего ремонта. Если вы заметили какие-либо изменения в работе ГУР, такие как трудности с управлением или посторонние звуки, не откладывайте визит в сервисный центр. Забота о гидроусилителе руля – это залог безопасной и комфортной езды на вашем ЗИЛ-130.

Советы по выбору запчастей для ремонта

При ремонте гидроусилителя руля (ГУР) на ЗИЛ-130 важным этапом является правильный выбор запчастей. Качество и совместимость деталей напрямую влияют на эффективность работы системы и долговечность ремонта. Вот несколько рекомендаций, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти vs. аналоги: При выборе запчастей для ГУР стоит рассмотреть возможность использования оригинальных деталей, так как они гарантируют высокое качество и соответствие стандартам производителя. Однако, если оригинальные запчасти недоступны или слишком дороги, можно рассмотреть качественные аналоги от проверенных производителей. Важно изучить отзывы и репутацию компании, чтобы избежать покупки низкокачественных деталей.

2. Проверка совместимости: Перед покупкой запчастей убедитесь, что они совместимы с вашим автомобилем. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор деталей может привести к дополнительным проблемам и затратам.

3. Качество материалов: Обратите внимание на материалы, из которых изготовлены запчасти. Например, резинотехнические изделия должны быть выполнены из качественной резины, устойчивой к воздействию масла и высоких температур. Металлические детали должны быть прочными и не подверженными коррозии.

4. Проверка состояния запчастей: Если вы покупаете б/у запчасти, обязательно тщательно проверяйте их состояние. На деталях не должно быть видимых повреждений, трещин или коррозии. Также стоит обратить внимание на наличие износа, особенно на подшипниках и сальниках.

5. Гарантия и возврат: При покупке запчастей уточните условия гарантии и возможность возврата. Это даст вам дополнительную защиту в случае, если деталь окажется некачественной или не подойдет по размеру.

6. Сравнение цен: Не спешите с покупкой первой попавшейся детали. Сравните цены в разных магазинах и на онлайн-платформах. Иногда можно найти аналогичные запчасти по более выгодной цене, что позволит сэкономить на ремонте.

7. Консультация с профессионалами: Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к профессиональным механикам или в специализированные сервисы. Их опыт поможет вам избежать ошибок и выбрать действительно качественные детали.

Следуя этим рекомендациям, вы сможете выбрать необходимые запчасти для ремонта ГУР на ЗИЛ-130, что обеспечит надежную и долгосрочную работу системы управления рулем вашего автомобиля.
