Установка гидроусилителя (ГУР) или электроусилителя (ЭУР) руля на Ниву облегчает управление автомобилем, особенно в пробках и на сложных маршрутах. В статье рассмотрим принцип действия обоих типов усилителей, их плюсы и минусы, а также пошаговую инструкцию по установке. Узнайте, как выбрать и установить усилитель руля для повышения комфорта и безопасности поездок.

Принцип действия ЭУР и ГУР

Перед тем как установить усилитель в ВАЗ 2121 своими руками, давайте рассмотрим, как работают системы, начиная с гидроусилителя руля (ГУР). Когда рулевое колесо находится в нейтральном положении, оно удерживается на месте с помощью центрирующих пружин. В этом состоянии жидкость свободно циркулирует по всем компонентам системы, при условии, что распределитель установлен корректно. Насос ГУР в данном случае функционирует в активном режиме, так как необходимо прокачивать жидкость по системе. Он работает постоянно, независимо от того, поворачивается ли руль.

При повороте руля происходит смещение золотника, что приводит к перекрытию сливных магистралей, и жидкость начинает поступать в один из цилиндров. В результате на поршень и шток под давлением воздействует масло, что вызывает поворот колеса и корпуса в нужную сторону. Золотник достигает корпуса устройства, когда перестает двигаться, что указывает на завершение маневра поворота водителем. В этом случае золотник возвращается в исходное положение, и открывается шланг для слива жидкости.

Что касается работы электрического усилителя руля (ЭУР), то он устанавливается на рулевой вал автомобиля. Его компоненты соединены между собой с помощью торсионного вала, который оснащен контроллером для считывания оборотов двигателя. Когда водитель поворачивает руль, торсионный вал скручивается, и это фиксируется датчиком момента. На основе информации, полученной от контроллера момента, скорости и оборотов двигателя, управляющий модуль вычисляет необходимое компенсационное усилие и отправляет команду на электромотор усилителя.

Целесообразность установки ЭУР и ГУР

Стоит ли устанавливать электро- или гидроусилитель на ваше авто? Главным преимуществом такой установки является повышение комфорта при управлении автомобилем. Однако следует помнить, что процесс установки данной системы является достаточно сложным и не каждому под силу. Кроме того, стоимость самой системы довольно высока, и если вы не планируете устанавливать ее самостоятельно, вам придется заплатить значительную сумму за услуги специалистов. Поэтому важно заранее оценить, насколько выгодно вам будет установить усилитель с финансовой точки зрения (автор видео — Геннадий Мартынюк).

Первый запуск ЭУР на НИВА 2121

Интересные факты

Вот несколько интересных фактов о том, как облегчить себе жизнь, установив гидроусилитель или электроусилитель руля на Ниву:

1. Улучшение управляемости: Установка гидроусилителя или электроусилителя руля значительно снижает усилия, необходимые для поворота руля, особенно на низких скоростях или при парковке. Это особенно важно для владельцев Нивы, которые часто сталкиваются с трудными условиями вождения, такими как бездорожье или городские пробки.

2. Энергоэффективность электроусилителя: В отличие от гидроусилителя, который использует насос, работающий от двигателя, электроусилитель руля (ЭУР) потребляет энергию только тогда, когда это необходимо. Это может привести к экономии топлива и уменьшению нагрузки на двигатель, что особенно важно для владельцев Нивы, стремящихся к повышению экономичности своего автомобиля.

3. Простота установки: Современные комплекты для установки гидроусилителя или электроусилителя руля на Ниву часто разрабатываются с учетом особенностей конструкции автомобиля, что делает процесс установки более простым и доступным. Многие владельцы могут выполнить установку самостоятельно, следуя инструкциям, что позволяет сэкономить на услугах автосервиса и получить удовлетворение от самостоятельной работы.

Подробное руководство по установке электроусилителя руля на Ниву

Установка электроусилителя руля (ЭУР) своими руками осуществляется следующим образом:

1. В первую очередь отключите аккумуляторную батарею.
2. Далее снимите заглушку с рулевого колеса, открутите гайку, фиксирующую руль, и демонтируйте сам руль. Также необходимо выкрутить четыре винта с шурупом и удалить пластиковую накладку.
3. Открутите крепежные болты и снимите панель приборов. Отключите разъем подрулевого выключателя, открутите болт, который его удерживает, и извлеките устройство.
4. Затем отсоедините проводку замка зажигания, снимите само устройство, открутив два крепежных винта, и поверните ключ в положение I.
5. Следующий шаг — демонтаж рулевой колонки. Для этого открутите винт рулевого вала, а также несколько крепежных винтов и гаек. Обратите внимание, что в автомобилях Нива используются винты со срывными головками, поэтому лучше всего сделать насечки с помощью зубила и открутить их плоскогубцами. После этого опустите колонку вниз и снимите ее.
6. Затем открутите гайки на монтажных блоках с предохранителями и извлеките их. Также демонтируйте накладку реле, находящуюся под панелью приборов.
7. Салон и моторный отсек разделены перегородкой, в которой есть эластичная заглушка — ее нужно снять. Через образовавшееся отверстие протяните провод ЭУР, убедившись, что он не соприкасается с движущимися частями.
8. Под приборной панелью, слева от рулевого колеса, находится разъем на 8 контактов, к которому подведены два серых провода. Подключите к этому разъему желто-голубой провод от ЭУР. Затем к красной колодке от приборной панели подсоедините оранжевый и сине-розовый провода от электроусилителя. Также за приборной панелью вы найдете болт массы, к которому нужно подключить минус.
9. Установите кронштейн усилителя под приборной панелью, продев в него проводку от переключателя зажигания.
10. На шлицы усилителя установите промежуточный вал, не забудьте заранее подключить массу. Вал должен быть надежно зафиксирован на валу рулевого механизма, а ЭУР прикреплен к кронштейну. Убедитесь, что вал не зажат и не слишком натянут.
11. Закрепите узел к пластине с помощью двух болтов и двух шпилек, под которые желательно установить гайки.
12. Подключите силовой и информационный разъемы к усилителю.
13. В принципе, на этом установка завершена. Теперь установите на место замок зажигания и подрулевой переключатель. Для установки накладки рулевой колонки может потребоваться подрезка, например, ножовкой. Затем верните на место рулевое колесо и приборную панель. Протяните проводку от ЭУР к аккумуляторной батарее.
    Обратите внимание, что в заглушке перегородки между моторным отсеком и салоном может потребоваться увеличить размер отверстия. Проверьте работоспособность оборудования и убедитесь в правильности всех подключений.

Фотогалерея «Помощь в установке»

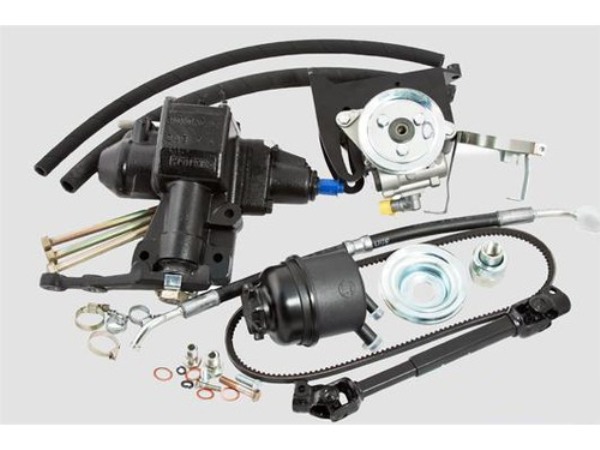

Особенности установки гидроусилителя руля

Кратко о процессе установки гидроусилителя руля на Ниву:

1. В первую очередь необходимо открутить центральную гайку рулевого колеса, после чего его следует снять. Для этого может понадобиться специальный съемник. Одновременно с рулем демонтируется карданный шарнир.
2. Далее ослабляется ремень вентилятора.
3. После установки гидроусилителя важно заполнить систему маслом — для этого откручивается крышка расширительного бачка и заливается масло до необходимого уровня. Затем рулевое колесо нужно несколько раз повернуть в крайние положения при выключенном двигателе, чтобы удалить воздушные пробки из системы.
4. При прокачке системы рекомендуется приподнять переднюю часть автомобиля или отсоединить рулевую тягу от сошки. Затем запускается двигатель, и в систему добавляется нужное количество жидкости. Если вы заметили, что масло начинает пениться, это может указывать на попадание воздуха в шланги ГУР. В таком случае следует заглушить двигатель и подождать, пока не прекратится образование пузырьков.
5. Процесс установки выполняется почти так же, как и при установке электрического усилителя руля, но есть некоторые особенности. Перед началом работы внимательно ознакомьтесь с инструкцией, которая прилагается к автомобилю (автор видео — канал Andrew Humm).

Гур opel omega на Нива 2121 Своими руками. Колонка 8052. Насос с bmw E34. Бюджет 80$

Нюансы регулировки положения руля

Регулировка обычно проводится в тех случаях, когда водителю не подходит высота рулевого колеса. Чтобы отрегулировать электроусилитель руля, необходимо обрезать края вала до требуемых размеров или же установить прокладку между корпусом механизма и пластиной.

Цена вопроса

Цена на усилители варьируется в зависимости от их типа и магазина, где осуществляется покупка. На сегодняшний день комплект электрического усилителя руля (ЭУР) стоит в среднем от 27 до 32 тысяч рублей. Что касается гидроусилителей, то их установочный комплект обойдется примерно от 31 до 40 тысяч рублей. Систему гидроусилителя руля (ГУР) можно собрать из различных компонентов, подходящих от разных автомобилей. Например, можно установить колонку от Опеля или Ниссана, а насос — от БМВ или других марок. Однако стоит учесть, что для этого потребуется провести ряд доработок.

Видео «Как работает установленный на Ниву ГУР»

В представленном ниже видео вы сможете увидеть, как функционирует самостоятельно установленный гидроусилитель руля. Автором данного ролика является Владислав Мантула.

Работа ГУР на ниве

Сравнение ЭУР и ГУР: что выбрать?

При выборе между гидроусилителем руля (ГУР) и электроусилителем руля (ЭУР) для вашей Нивы, важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор в зависимости от ваших потребностей и предпочтений.

1. Принцип работы: Гидроусилитель руля использует жидкость под давлением для облегчения вращения руля. Это достигается благодаря насосам, которые приводятся в действие двигателем автомобиля. Электроусилитель, в свою очередь, работает на основе электрических моторов, которые обеспечивают необходимое усилие для управления рулем. Это означает, что ЭУР может быть более эффективным в плане энергопотребления, так как он активируется только при необходимости.

2. Установка и совместимость: Установка ГУР требует больше усилий, так как необходимо установить насос, трубопроводы и радиатор для охлаждения жидкости. Это может потребовать значительных изменений в конструкции автомобиля. ЭУР, как правило, проще в установке, так как он может быть интегрирован в рулевую колонку или установлен на рулевую рейку. Однако важно убедиться, что выбранный вами ЭУР совместим с вашей моделью Нивы.

3. Обслуживание: Гидроусилитель требует регулярного обслуживания, включая проверку уровня жидкости и замену ее при необходимости. Также могут возникнуть утечки, которые потребуют ремонта. Электроусилитель, в свою очередь, требует меньше обслуживания, так как в нем нет жидкости, но может потребоваться диагностика и замена электрических компонентов в случае неисправности.

4. Чувствительность и отзывчивость: Многие водители отмечают, что ЭУР обеспечивает более точное и отзывчивое управление, особенно на высоких скоростях. Это связано с тем, что ЭУР может адаптировать усилие в зависимости от скорости движения. ГУР, хотя и обеспечивает хорошую обратную связь, может быть менее чувствительным на высоких скоростях.

5. Стоимость: Обычно установка ГУР может обойтись дешевле, чем установка ЭУР, особенно если у вас уже есть все необходимые компоненты. Однако стоит учитывать, что в долгосрочной перспективе ЭУР может оказаться более экономичным вариантом из-за меньших затрат на обслуживание и топлива.

6. Применение: Если вы планируете использовать Ниву в условиях бездорожья, ГУР может быть предпочтительным выбором, так как он обеспечивает стабильное усилие на руле при низких скоростях. ЭУР, с другой стороны, может быть более подходящим для городских условий и легкого бездорожья, благодаря своей адаптивности и легкости в управлении.

В конечном итоге, выбор между ГУР и ЭУР зависит от ваших личных предпочтений, стиля вождения и условий эксплуатации автомобиля. Оцените все плюсы и минусы каждого варианта, чтобы сделать осознанный выбор, который облегчит вашу жизнь за рулем Нивы.

Обслуживание и уход за усилителем руля

Обслуживание и уход за гидроусилителем или электроусилителем руля на Ниве — это важные аспекты, которые помогут продлить срок службы системы и обеспечить комфортное управление автомобилем. Правильный уход включает в себя регулярные проверки, замену жидкости, а также диагностику возможных неисправностей.

Регулярные проверки

Первым шагом в обслуживании усилителя руля является регулярная проверка состояния системы. Это включает в себя осмотр шлангов на наличие трещин, утечек и повреждений. Также стоит обратить внимание на состояние насосов и креплений. Если вы заметили какие-либо признаки утечки жидкости, это может указывать на необходимость замены шлангов или уплотнителей.

Замена жидкости

Жидкость для гидроусилителя руля со временем теряет свои свойства, что может привести к ухудшению работы системы. Рекомендуется менять жидкость каждые 40-60 тысяч километров пробега или по мере необходимости. Для этого необходимо слить старую жидкость, промыть систему и залить новую. Используйте только ту жидкость, которая рекомендована производителем, чтобы избежать повреждений системы.

Диагностика неисправностей

Если вы заметили, что руль стал тяжелым, появились посторонние звуки или вибрации, это может быть признаком неисправности. В таких случаях стоит провести диагностику системы. Проверьте уровень жидкости, состояние насосов и шлангов, а также обратите внимание на работу электроусилителя, если он установлен. Если вы не уверены в своих силах, лучше обратиться к специалистам, которые смогут провести полную диагностику и устранить проблему.

Профилактика

Чтобы избежать серьезных поломок, стоит проводить профилактические мероприятия. Это может включать в себя регулярную проверку уровня жидкости, осмотр шлангов и соединений, а также периодическую замену фильтров, если они предусмотрены в конструкции системы. Также важно следить за состоянием аккумулятора, так как электроусилитель руля зависит от его работы.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы усилителя руля на вашей Ниве и обеспечить себе комфортное и безопасное управление автомобилем.

Отзывы владельцев Нивы об установке усилителей руля

Установка гидроусилителя или электроусилителя руля на Ниву — это шаг, который многие владельцы внедорожников рассматривают для улучшения управляемости и комфорта при вождении. Отзывы владельцев, которые уже прошли через этот процесс, могут дать ценную информацию и помочь определиться с выбором.

Многие владельцы отмечают, что установка гидроусилителя значительно облегчает управление автомобилем, особенно в условиях городского трафика или на сложных маршрутах. Например, один из пользователей делится своим опытом: «После установки гидроусилителя я почувствовал, как значительно уменьшилась нагрузка на руки при парковке и маневрировании. Это особенно заметно на малых скоростях, где требуется больше усилий для поворота руля». Такой отзыв подчеркивает, что гидроусилитель может стать настоящим спасением для водителей, которые часто сталкиваются с необходимостью выполнять резкие повороты или парковаться в ограниченных пространствах.

С другой стороны, некоторые владельцы Нивы, установившие электроусилитель, отмечают его преимущества в плане экономии топлива и меньшего веса. «Электроусилитель работает только тогда, когда это необходимо, что позволяет экономить топливо и уменьшает нагрузку на двигатель», — пишет один из пользователей. Это может быть особенно актуально для тех, кто использует Ниву не только для активного отдыха, но и для повседневных поездок по городу.

Однако не все отзывы однозначны. Некоторые владельцы сообщают о проблемах с установкой и настройкой усилителей. Например, один из них отмечает: «Установка гидроусилителя потребовала значительных усилий и времени, а также пришлось дорабатывать систему охлаждения, чтобы избежать перегрева». Это подчеркивает важность тщательной подготовки и выбора качественных комплектующих для установки.

Также стоит учитывать, что установка усилителя может повлиять на характеристики автомобиля. Некоторые владельцы отмечают, что после установки гидроусилителя Нива стала менее «чувствительной» на высоких скоростях, что может быть как плюсом, так и минусом в зависимости от стиля вождения. «На трассе я заметил, что руль стал менее отзывчивым, но в городе это не так критично», — делится своим мнением один из водителей.

В целом, отзывы владельцев Нивы об установке усилителей руля показывают, что это решение может значительно улучшить комфорт и управляемость автомобиля, но требует внимательного подхода к выбору типа усилителя и качеству его установки. Каждый водитель должен взвесить все плюсы и минусы, исходя из своих потребностей и условий эксплуатации автомобиля.
