Правильный выбор кабелей и проводов для монтажа электропроводки в автомобиле влияет на безопасность и надежность электрической системы. В статье рассмотрим основные критерии выбора и рекомендации специалистов по монтажу. Знание этих нюансов поможет избежать распространенных ошибок и обеспечит долговечность работы электрических компонентов автомобиля.
Критерии выбора
Для обеспечения надежного соединения проводов в зажимах автомобиля важно ответственно подойти к выбору электропроводки. При покупке автомобильной проводки первоочередное внимание следует уделить требованиям пожарной безопасности. Как известно, автомобильные кабели прокладываются в кузове по порогам и углам, а также через специальные отверстия. В процессе эксплуатации автомобиля кабели и соединения проводов подвергаются различным внешним воздействиям, таким как низкие температуры, влага, кислоты, масла и прочее. Кроме того, износ может быть вызван вибрациями и ударами.
Даже в летнюю жару температура в салоне автомобиля может достигать критических значений для проводки. Это, в свою очередь, влияет на работоспособность кабелей. Низкие температуры зимой также оказывают негативное воздействие. При укладке автомобильной проводки не рекомендуется использовать жесткие кабели с некачественной изоляцией, которая может быстро трескаться. Это может привести к короткому замыканию и, как следствие, к возгоранию.

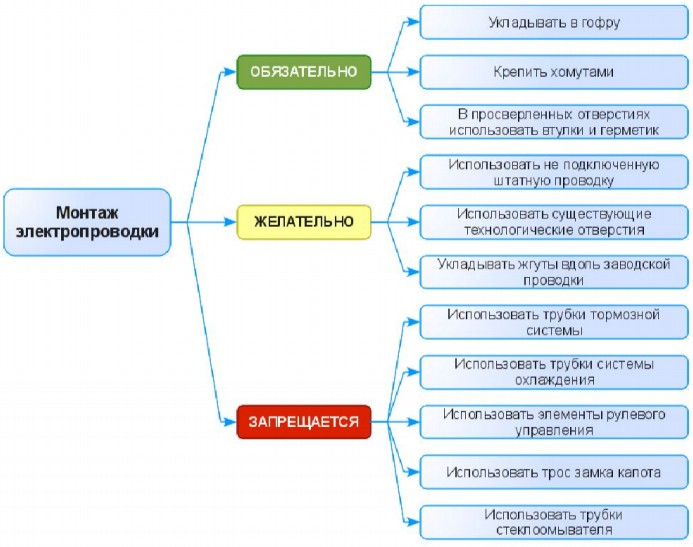

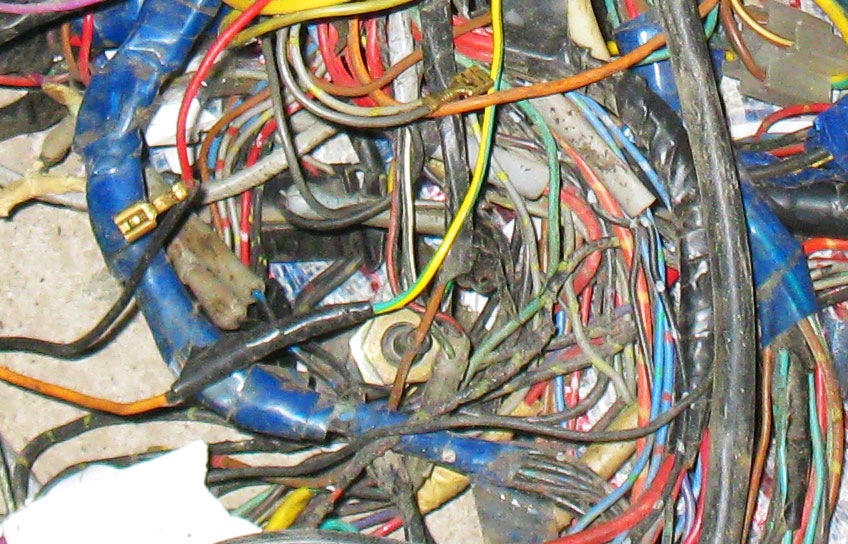

Конечно, для устранения трещин можно воспользоваться изолентой. Однако для изоляции лучше использовать тряпичную изоленту, так как она более устойчива к механическим повреждениям. Но не стоит обматывать изолентой весь кабель для защиты автомобиля. При укладке следует использовать только те кабели, которые соответствуют по току и эксплуатационным характеристикам в месте монтажа.
Кабели должны быть максимально гибкими и обладать хорошей изоляцией, которая не будет твердеет на морозе и не размягчится при жаре. Что касается проводника, то предпочтительно, чтобы он был многопроволочным и медным. Эти характеристики позволяют жиле пропускать номинальный ток без потерь. В случае перегрузки в бортовой сети, которая может привести к перегоранию предохранителя электрооборудования, цепь не должна перегреваться, а изоляция не должна плавиться. Даже если произойдет короткое замыкание, проводка должна предотвратить распространение огня.
Пусковые провода и кабели для прокладки и соединения проводов в зажимах можно без труда найти в любом автомобильном магазине. На сегодняшний день отечественный рынок предлагает автовладельцам широкий ассортимент проводов с различным сечением. Это могут быть как изделия российского производства, так и импортные. Как показывает практика, более дорогие кабели иностранного производства, как правило, отличаются высоким качеством. В видео, представленном ниже, показан процесс укладки проводки в салоне автомобиля Renault Fluence (автор ролика — Decibel).
Импортные продукты часто имеют полупрозрачную изоляцию, которая может быть красного или коричневого цвета. Что касается токопроводящей жилы, то предпочтительнее ее многопроволочное плетение. Более дешевые варианты используют обычную медь, тогда как более дорогие — бескислородную, которая характеризуется сниженным сопротивлением и, соответственно, меньшими потерями сигнала.
При выборе пусковых проводов или других кабелей важно обращать внимание на маркировку:
- Power Cable — силовой провод;
- Belsis или Proleader — название производителя или поставщика;
- OFC — в основе товара лежит бескислородная медь;
- #20 — размер жилы, в данном случае 20 калибр.
Советы экспертов
Если вам требуется автомобильный провод ПГВА или аналогичный, стоит обратить внимание на рекомендации профессионалов. При покупке пусковых проводов с различными сечениями для подключения к разным разъемам важно учитывать противопожарные свойства. Изоляция должна быть способна выдерживать перегрузки в сети. При выборе кабелей или зажимов для соединения проводов специалисты советуют учитывать несколько ключевых параметров — как электрические, так и физико-механические.
Начнем с электрических характеристик — они обеспечивают сохранность сигнала и безопасность всей проводки. При покупке следует обращать внимание на диаметр жилы и материал, из которого она изготовлена. Эти два показателя влияют на сопротивление на метр длины провода. Чем ниже это значение, тем лучше, так как меньше энергии теряется на участке от аккумулятора до узла или оборудования, что снижает нагрев проводки.
По мнению экспертов, предпочтительно использовать медные кабели, а еще лучше — из бескислородной меди, так как это минимизирует уровень сопротивления. Конечно, это отразится и на цене товара. Что касается диаметра, он должен быть достаточно большим, но не чрезмерно толстым.
В общем, сопротивление должно быть выбрано так, чтобы:
- снижение напряжения не превышало 10% от значения аккумулятора;
- плотность тока не превышала 6 ампер/мм².
Цвет проводов в данном случае не имеет особого значения.
Чтобы избежать ошибок при выборе, важно учитывать следующие данные:
- какой аккумулятор установлен в автомобиле — на 12 или 24 вольта;
- какое оборудование будет подключаться — необходимо знать максимальный ток;
- какова длина провода до источника питания.
В приведенном ниже видео вы сможете увидеть процесс замены проводки на примере автомобиля Вольво (автор ролика — Форум Школа).
Например, если максимальный ток нагрузки составляет около 54 ампер, то сечение провода, обеспечивающее оптимальную плотность в 6 А/мм², можно рассчитать по формуле:
S=54/6=9 мм².
Правильный выбор диаметра и материала жилы обеспечит необходимое напряжение для электрических устройств. Если подключение выполнено корректно, проводка не будет нагреваться, что значительно снижает риск короткого замыкания и, как следствие, возгорания.
Что касается физико-механических характеристик, то они больше относятся к изоляции, чем к жиле. Изоляция играет критически важную роль, так как защищает проводку от оголения жилы и возможного замыкания. Поэтому изоляция, особенно в местах соединения кабелей, не должна трескаться, твердеть или плавиться под воздействием высоких температур. При покупке автомобильных или тракторных кабелей важно, чтобы изоляция имела достаточный запас прочности, чтобы не рваться при натяжении или трении.
Кроме того, изоляция должна быть устойчива к воздействию автохимии, которая сегодня широко используется. В целом, изоляция должна противостоять различным химическим и физическим воздействиям, которым подвергается проводка.
Поэтому при выборе также стоит обратить внимание на материал изоляции. Например, если вы покупаете проводку для установки акустической системы, кабель должен быть хорошо экранирован, чтобы избежать влияния посторонних электромагнитных полей и ухудшения качества звука магнитолы. Если у вас есть сомнения относительно совместимости провода с вашей бортовой сетью, рекомендуется проконсультироваться с электриком перед покупкой.
| Параметр | Рекомендации по выбору | Как проверить |
|---|---|---|
| Тип кабеля/провода | Медный многожильный: Предпочтительнее для большинства применений из-за гибкости и лучшей проводимости. Алюминиевый: Избегать, так как он более хрупкий, склонен к окислению и имеет меньшую проводимость. | Визуальный осмотр: Медный провод имеет характерный красноватый оттенок. Алюминиевый — серебристый. Тест на изгиб: Медный провод более пластичен и не ломается при многократных изгибах. |
| Сечение провода (мм²) | Соответствие нагрузке: Используйте таблицы соответствия сечения провода току и мощности потребителя. Запас: Всегда выбирайте провод с небольшим запасом по сечению (10-20%) для предотвращения перегрева. | Маркировка: Сечение обычно указано на изоляции провода. Измерение: Используйте штангенциркуль или микрометр для измерения диаметра жилы и расчета сечения по формуле S = π * (d/2)². |
| Изоляция | Материал: PVC (ПВХ) — наиболее распространенный, но для высоких температур (под капотом) лучше использовать термостойкие материалы (например, силикон, тефлон). Толщина: Достаточная для защиты от механических повреждений и коротких замыканий. | Визуальный осмотр: Отсутствие трещин, потертостей, повреждений. Гибкость: Изоляция должна быть эластичной, не ломаться при изгибе. Маркировка: Наличие информации о типе и температурном диапазоне изоляции. |
| Гибкость | Многожильный: Чем больше тонких жил в проводе, тем он гибче. Это важно для прокладки в труднодоступных местах и предотвращения изломов. | Тест на изгиб: Провод должен легко изгибаться без образования заломов и повреждения изоляции. |
| Термостойкость | Рабочая температура: Выбирайте провода, способные выдерживать максимальные температуры в месте прокладки (например, под капотом до +125°C и выше). | Маркировка: На изоляции часто указывается максимальная рабочая температура. Справочные данные: Проверяйте характеристики провода у производителя. |
| Устойчивость к агрессивным средам | Масла, топливо, антифриз: В местах контакта с этими веществами используйте провода со специальной изоляцией, устойчивой к химическому воздействию. | Маркировка: Наличие обозначений, указывающих на устойчивость к маслам/топливу. Справочные данные: Проверяйте характеристики провода у производителя. |
| Цвет провода | Стандартизация: Используйте стандартные цвета для различных цепей (например, красный для плюса, черный для минуса, желтый для зажигания и т.д.) для облегчения диагностики и ремонта. | Визуальный осмотр: Соответствие цвета провода его назначению согласно схеме электропроводки автомобиля. |
| Производитель и сертификация | Надежные бренды: Отдавайте предпочтение известным производителям, имеющим хорошую репутацию. Сертификация: Провода должны соответствовать международным стандартам (например, ISO, ГОСТ). | Маркировка: Наличие логотипа производителя и знаков сертификации на упаковке или изоляции. Документация: Запрашивайте сертификаты соответствия у продавца. |
| Состояние жил | Отсутствие окисления: Жилы должны быть чистыми, без следов коррозии или потемнения. | Визуальный осмотр: Очистите небольшой участок изоляции и осмотрите жилы. |
| Упаковка | Целостность: Упаковка должна быть неповрежденной, защищающей провод от внешних воздействий. | Визуальный осмотр: Отсутствие разрывов, загрязнений, следов вскрытия. |
Интересные факты
Вот несколько интересных фактов о кабелях и проводах для монтажа проводки в автомобиле:
-
Материал проводов: Большинство автомобильных проводов изготовлены из меди, так как этот металл обладает отличной проводимостью и гибкостью. Однако в некоторых случаях используются алюминиевые провода, которые легче и дешевле, но имеют меньшую проводимость. Это делает выбор материала критически важным для обеспечения надежности и эффективности электрической системы автомобиля.
-
Изоляция проводов: Изоляция проводов в автомобиле должна быть устойчивой к высоким температурам, химическим веществам и механическим повреждениям. Современные изоляционные материалы, такие как ПВХ и термопластичные эластомеры, обеспечивают защиту от коротких замыканий и предотвращают деградацию проводов, что особенно важно в условиях эксплуатации автомобиля.
-
Калибр проводов: Выбор правильного калибра провода (толщины) имеет решающее значение для предотвращения перегрева и потерь энергии. Чем выше ток, тем больший калибр провода необходим. Например, для питания мощных аудиосистем или других высокомощных устройств в автомобиле часто используются провода большего диаметра, чтобы избежать перегрева и обеспечить стабильную работу оборудования.
Эти факты подчеркивают важность правильного выбора и проверки кабелей и проводов для обеспечения безопасности и надежности электрической системы автомобиля.
Видео «Укладка силового провода на Дэу Ланос»
В видео ниже вы найдете подробную инструкцию по установке силового кабеля на автомобиле Дэу Ланос, подготовленную автором Олегом Деркачем.
Типы кабелей и проводов
Медные провода
Медные провода являются наиболее распространённым выбором для автомобильной проводки благодаря своей высокой проводимости и гибкости. Они обеспечивают надёжный контакт и минимальные потери энергии. Важно учитывать, что медь подвержена коррозии, поэтому для защиты проводов часто используется изоляция из ПВХ или других материалов. Для автомобильных систем обычно используются провода сечением от 0.5 до 6 мм², в зависимости от нагрузки и длины проводки.
Алюминиевые провода
Алюминиевые провода менее распространены, чем медные, но они могут быть использованы в некоторых случаях благодаря своей лёгкости и низкой стоимости. Однако алюминий имеет более низкую проводимость, что может привести к перегреву и потере энергии. При использовании алюминиевых проводов необходимо учитывать их больший диаметр для достижения аналогичной проводимости, а также применять специальные соединители, чтобы избежать окисления.
Изоляция проводов
Изоляция проводов играет ключевую роль в безопасности и долговечности автомобильной проводки. Наиболее распространённые материалы для изоляции включают ПВХ, резину и термопластичные эластомеры. Каждый из этих материалов имеет свои преимущества: ПВХ устойчив к химическим воздействиям, резина обеспечивает гибкость при низких температурах, а термопластичные эластомеры обладают высокой термостойкостью. При выборе изоляции важно учитывать условия эксплуатации проводки, такие как температура, влажность и воздействие химических веществ.
Специальные кабели
Для определённых автомобильных систем могут потребоваться специальные кабели, такие как экранированные кабели для аудиосистем или кабели с повышенной термостойкостью для двигателей. Экранированные кабели защищают от электромагнитных помех, что особенно важно для высококачественного звука. Кабели с повышенной термостойкостью могут использоваться вблизи двигателей или других источников тепла, чтобы избежать повреждений изоляции.
Выбор сечения проводов
Правильный выбор сечения проводов критически важен для обеспечения надёжной работы электрических систем автомобиля. Сечение провода должно соответствовать току, который он будет проводить. Слишком тонкий провод может перегреваться и вызывать короткое замыкание, в то время как слишком толстый провод может быть излишним и неудобным в монтаже. Для определения необходимого сечения можно использовать таблицы, которые учитывают длину провода и максимальный ток.
Проверка проводов и кабелей
Перед установкой проводов и кабелей важно провести их проверку на наличие повреждений и дефектов. Это включает визуальный осмотр на предмет трещин, разрывов или коррозии, а также проверку изоляции на наличие пробоев. Рекомендуется использовать мультиметр для измерения сопротивления и проверки целостности цепи. Также стоит обратить внимание на качество соединений, так как плохие контакты могут привести к перегреву и выходу из строя электрических систем.
Инструменты для монтажа проводки
Монтаж проводки в автомобиле требует не только качественных материалов, но и правильных инструментов. Использование подходящих инструментов значительно упрощает процесс установки и обеспечивает надежность соединений. Рассмотрим основные инструменты, которые понадобятся для монтажа проводки.
1. Кусачки и ножницы по проводам
Кусачки необходимы для обрезки проводов до нужной длины. Они должны быть острыми и удобными в использовании, чтобы обеспечить чистый срез без повреждения изоляции. Ножницы по проводам также могут быть полезны для работы с более толстыми кабелями. Важно выбирать инструменты, которые подходят для конкретного типа проводов, чтобы избежать их повреждения.
2. Стрипперы
Стрипперы предназначены для снятия изоляции с проводов. Они позволяют аккуратно удалить изоляцию, не повредив медные жилы. Существуют ручные и автоматические стрипперы, которые могут значительно ускорить процесс. При выборе стрипперов обратите внимание на диапазон сечений проводов, с которыми они могут работать.
3. Паяльник
Паяльник используется для создания надежных соединений между проводами. Он позволяет соединять провода с помощью припоя, что обеспечивает долговечность и устойчивость к коррозии. Для автомобильной проводки лучше использовать паяльники с регулируемой температурой, чтобы избежать перегрева и повреждения компонентов.
4. Клеммные зажимы и разъемы
Клеммные зажимы и разъемы необходимы для соединения проводов без пайки. Они позволяют быстро и удобно подключать и отключать провода, что особенно полезно при ремонте или замене компонентов. Важно выбирать качественные разъемы, которые обеспечивают надежный контакт и защиту от влаги.
5. Изолента и термоусадочные трубки
Изолента используется для изоляции соединений и защиты от коротких замыканий. Она должна быть устойчивой к высоким температурам и воздействию химических веществ. Термоусадочные трубки также служат для изоляции, но обеспечивают более надежную защиту, так как при нагревании плотно обжимают соединение.
6. Мультиметр
Мультиметр — незаменимый инструмент для проверки электрических цепей. С его помощью можно измерять напряжение, ток и сопротивление, что позволяет диагностировать проблемы в проводке. При выборе мультиметра обращайте внимание на его функциональность и диапазон измерений.
7. Дрель и сверла
Если необходимо просверлить отверстия для крепления проводов или компонентов, вам понадобятся дрель и набор сверл. Важно выбирать сверла, подходящие для материала, с которым вы работаете, будь то металл, пластик или дерево.
Правильный выбор инструментов для монтажа проводки в автомобиле не только облегчает процесс, но и гарантирует безопасность и надежность электрической системы. Убедитесь, что у вас есть все необходимые инструменты перед началом работы, чтобы избежать задержек и проблем в процессе монтажа.
Безопасность при работе с электрикой автомобиля
Работа с электрикой автомобиля требует особого внимания и соблюдения мер безопасности. Прежде всего, необходимо помнить, что электрическая система автомобиля работает под высоким напряжением, и неправильные действия могут привести к серьезным травмам или повреждениям оборудования.
Перед началом любых работ с проводкой рекомендуется отключить аккумулятор. Это поможет избежать случайного короткого замыкания и защитит вас от электрического удара. Для этого необходимо снять клеммы с аккумулятора, начиная с отрицательной (черной) и затем положительной (красной). После завершения работы не забудьте правильно подключить клеммы обратно, чтобы избежать проблем с запуском автомобиля.
Используйте только качественные инструменты и материалы. Некачественные провода и соединения могут стать причиной перегрева и короткого замыкания. При выборе кабелей обращайте внимание на их сечение, изоляцию и предназначение. Например, для подключения аудиосистемы или дополнительных приборов лучше использовать провода с большим сечением, чтобы избежать потерь напряжения.
При работе с проводкой обязательно используйте защитные средства: перчатки и очки. Это поможет защитить вас от случайных порезов и искр, которые могут возникнуть при работе с металлическими частями автомобиля. Также рекомендуется работать в хорошо освещенном помещении или использовать переносные источники света, чтобы избежать ошибок из-за плохой видимости.
Следите за состоянием проводов и соединений. Регулярно проверяйте изоляцию проводов на наличие трещин, повреждений или коррозии. Если вы заметили какие-либо дефекты, немедленно замените поврежденные участки, чтобы избежать дальнейших проблем. Также стоит обратить внимание на места соединений: они должны быть надежными и защищенными от влаги.
При монтаже проводки старайтесь избегать перегибов и натяжений проводов. Это может привести к повреждению изоляции и, как следствие, к короткому замыканию. Используйте специальные крепежи и каналы для проводов, чтобы обеспечить их надежное и безопасное размещение.
Наконец, всегда следуйте инструкциям производителя и рекомендациям по установке. Если у вас нет достаточного опыта или знаний в области электрики, лучше обратиться к профессионалам. Это поможет избежать ошибок и обеспечит безопасность как для вас, так и для вашего автомобиля.
