Электропроводка в автомобиле ВАЗ 2114 обеспечивает работу всех электрических систем — от освещения до управления двигателем. В статье рассмотрим особенности проводки, основные типы неисправностей и советы по самостоятельной замене и диагностике. Эти знания помогут сэкономить на ремонте и повысить безопасность и комфорт эксплуатации автомобиля.

Особенности

Автомобили ВАЗ 2114 обладают рядом усовершенствований по сравнению с моделью 2109, особенно в области электропроводки.

Независимо от типа двигателя — инжекторного или карбюраторного, проводка 2114 располагается в следующих местах:

• внутри салона автомобиля;
• в моторном отсеке;
• в задней части кузова.

Важно отметить, что карбюраторные версии ВАЗ 2114 производились лишь с 1997 по 2000 год, и в то время они комплектовались карбюраторами от модели ВАЗ 2108.

Современные двигатели имеют более мощную систему зажигания, что также отразилось на схеме управления электрооборудованием, которая включает в себя несколько особенностей, например:

1. Появился новый жгут для подключения к клемме, который через высоковольтные провода (ВВ) передает сигналы на свечи зажигания.
2. Добавлен еще один жгут, предназначенный для установки коммутатора.
3. Введена дополнительная проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Многие владельцы ВАЗ 2114 ошибочно считают, что наличие модуля зажигания позволяет обойтись без катушки. На самом деле, это устройство включает две катушки и два коммутатора. Одна катушка отвечает за первый и четвертый цилиндры, а другая — за второй и третий.

Система электрооборудования автомобилей ВАЗ 2114 с инжекторными двигателями претерпела изменения не только благодаря новому оборудованию, но и в результате общей модернизации автомобиля:

• появилась возможность установки дополнительных устройств;
• доступно подключение различных систем;
• владельцы ВАЗ 2114 могут установить противотуманные фары и другие аксессуары.

Ваз2114#как завести без ключей#лада#

Моторный отсек

Для того чтобы ВАЗ 2114 с инжекторным двигателем мог функционировать на обедненной топливной смеси, автомобиль оснащается следующими компонентами:

• системой принудительного впрыска бензина в каждый цилиндр;
• усовершенствованной системой зажигания, обладающей повышенной мощностью;
• электронной системой управления двигателем (ЭСУД).

Как известно, для воспламенения обедненной топливной смеси требуется более мощная искра, которая передается через высоковольтные провода. В инжекторе ВАЗ 2114 искра возникает в момент, когда поршень находится в верхней мертвой точке. Эта схема управления была реализована благодаря установке специального модуля.

Принцип работы данного устройства следующий:

• генератор вырабатывает переменный электрический ток;
• ток поступает в блок управления, где он преобразуется в постоянный;
• затем ток направляется на обмотки катушек в соответствии с установленной схемой управления;
• вторичная обмотка начинает создавать высокое напряжение для передачи по высоковольтным проводам;
• в конечном итоге, это напряжение передается на свечи зажигания через те же высоковольтные провода.

Элемент электропроводки	Особенности ВАЗ 2114	Рекомендации по замене своими руками
Жгуты проводов	Частое окисление контактов, износ изоляции в местах перегибов (дверные проемы, багажник).	Визуальный осмотр на предмет повреждений. При замене использовать оригинальные жгуты или качественные аналоги. Обращать внимание на правильное подключение разъемов (цветовая маркировка).
Предохранители	Расположены в монтажном блоке под капотом и в салоне. Часто выходят из строя из-за коротких замыканий или перегрузок.	Всегда иметь запасные предохранители нужного номинала. Перед заменой определить причину перегорания. Использовать только предохранители с правильным амперажем.
Реле	Отвечают за включение/выключение мощных потребителей (фары, стартер, вентилятор). Могут залипать или не срабатывать.	Проверить работоспособность реле, подав на него напряжение. При замене использовать реле с аналогичными характеристиками. Обратить внимание на правильное расположение контактов.
Разъемы и клеммы	Подвержены окислению, особенно в условиях повышенной влажности. Могут ослабевать, вызывая плохой контакт.	Регулярная чистка контактов специальными средствами. При обнаружении окисления или повреждения – замена на новые. Использование термоусадочной трубки для защиты.
Провода массы	Плохой контакт массы может вызывать сбои в работе электрооборудования.	Проверить надежность крепления проводов массы к кузову. Очистить места крепления от ржавчины и грязи. При необходимости заменить поврежденные провода.
Аккумуляторная батарея	Источник питания всей электросистемы.	Регулярная проверка уровня электролита (для обслуживаемых АКБ) и плотности. Очистка клемм от окисления. При замене выбирать АКБ с подходящими характеристиками (емкость, пусковой ток).
Генератор	Вырабатывает электроэнергию для питания потребителей и зарядки АКБ.	Признаки неисправности: тусклый свет фар, разрядка АКБ. Проверить напряжение на выходе генератора. Замена щеток или регулятора напряжения может быть выполнена самостоятельно.
Стартер	Запускает двигатель.	Признаки неисправности: щелчки при повороте ключа, медленное вращение коленвала. Проверить состояние втягивающего реле и щеток. При необходимости – замена или ремонт.
Датчики	Передают информацию о работе систем автомобиля в ЭБУ.	При неисправности датчика могут возникать ошибки на приборной панели. Замена датчиков обычно несложна, но требует аккуратности и правильного подключения.
ЭБУ (Электронный блок управления)	«Мозг» автомобиля, управляющий работой двигателя и других систем.	Самостоятельная замена ЭБУ не рекомендуется без специальных знаний и оборудования. При подозрении на неисправность – обращение к специалистам.

Интересные факты

Вот несколько интересных фактов о электропроводке в автомобилях ВАЗ 2114 и ее замене:

1. Сложная структура проводки: ВАЗ 2114 имеет достаточно сложную электропроводку, включающую множество соединений и разъемов. Это делает ее уязвимой к повреждениям, особенно в старых автомобилях. Поэтому при замене проводки важно внимательно следить за схемами и маркировкой, чтобы избежать ошибок при подключении.

2. Использование стандартных компонентов: ВАЗ 2114 использует множество стандартных компонентов, которые можно найти в других моделях ВАЗ и даже в автомобилях других марок. Это облегчает процесс замены проводки, так как запчасти можно легко найти на рынке или в магазинах автозапчастей.

3. Самостоятельная замена: Замена электропроводки в ВАЗ 2114 может быть выполнена своими руками, но требует определенных навыков и знаний. Важно иметь под рукой схемы электропроводки и инструменты, такие как мультиметр для проверки целостности проводов. Многие автовладельцы отмечают, что самостоятельная замена проводки не только экономит деньги, но и позволяет лучше понять работу электрической системы автомобиля.

Салон

Внутреннее оформление ВАЗ 2114 претерпело изменения, особенно в области центральной консоли, которая теперь имеет ряд отличий:

• верхняя часть консоли лишилась вещевого ящика, который переместился ниже;
• были внесены улучшения в конструкцию;

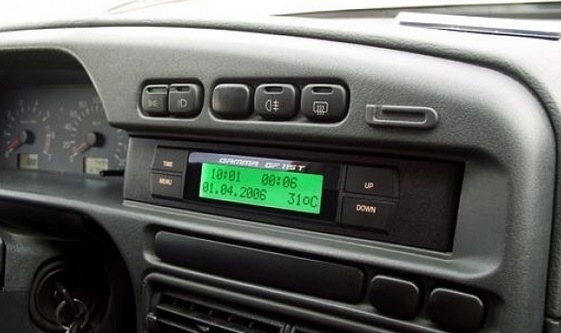

• в автомобиле появился бортовой компьютер.

Эти изменения, а также замена устаревших компонентов на современные, привели к обновлениям в системе автомобиля с инжекторным двигателем:

• добавлен дополнительный жгут для подключения бортового компьютера;
• установлен датчик, который контролирует уровень температуры снаружи, размещенный перед радиатором;
• внедрено новое реле для вольтметра.

Кроме того, в систему управления была интегрирована новая колодка проводов, предназначенная для управления стеклоподъемниками.

Основные неисправности

При возникновении проблем с высоковольтными проводами или проводкой в целом, это может негативно сказаться на следующих аспектах:

• работе двигателя — агрегат не сможет развивать максимальную мощность;
• функционировании оборудования;
• работе оптики и других систем.

Неисправности проводки можно классифицировать на несколько категорий, включая сбои в системе зажигания и неисправности датчиков. В зависимости от типа проблемы, выбирается и метод диагностики. Для правильного определения порядка диагностики важно сначала выяснить, в чем именно заключается неисправность.

Поломки зажигания

Признаки неисправностей в системе управления инжектора, которые помогут определить дальнейшие действия:

• снижение мощности двигателя;
• возникновение провалов в мощности при нажатии на акселератор;
• нестабильные холостые обороты;
• неправильная работа одного или нескольких цилиндров.

Процесс диагностики неисправности начинается с проверки наличия искры на высоковольтных проводах:

• включите зажигание;
• снимите наконечник с высоковольтного провода первого цилиндра;
• поднесите наконечник к металлической поверхности, но не прижимайте (расстояние между наконечником и металлом должно составлять около 5 мм);
• затем включите стартер и проверьте наличие искры, аналогичную процедуру следует повторить для всех свечей (автор видео — Домашний автомастер. Ремонт автомобилей).

Если искры нет, необходимо искать неисправности в катушках или цепи генератора, порядок действий следующий:

• проведите диагностику катушки;
• проверьте модуль;
• затем проверьте блок управления.

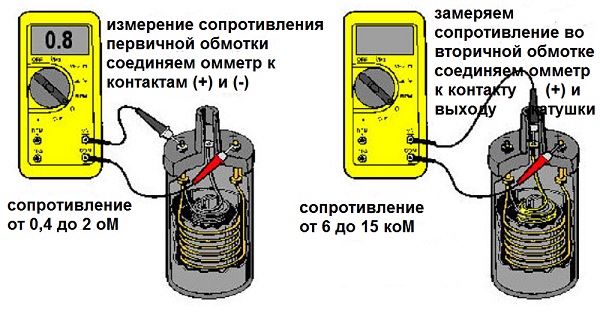

В этом случае измеряется сопротивление. Для проверки сопротивления катушки используется мультиметр. Вам нужно измерить сопротивление первичной и вторичной обмоток. Значение сопротивления должно соответствовать норме; если оно не соответствует, возможно, потребуется замена обмоток.

Что касается диагностики модуля, то она также осуществляется с помощью мультиметра — вам нужно измерить сопротивление на парных высоковольтных проводах. Нормальное значение сопротивления должно составлять 5.4 кОм. Если оно отличается, вы нашли источник проблемы.

Проводка ВАЗ 2115. Часть 1.

Поломки датчиков

Как известно, автомобили данной модели оснащены множеством датчиков, неисправность которых может привести к нестабильной работе двигателя. Поскольку проводка в моторном отсеке может вызвать проблемы в функционировании агрегата, прежде чем заменять датчики, стоит попробовать немного пошевелить колодки и разъемы. Возможно, причина кроется именно в плохом контакте.

Большинство регуляторов можно протестировать с помощью тестера, и обычно о неисправности датчиков сигнализирует лампа «Чек» на приборной панели. Что касается таких регуляторов, как датчик холостого хода и массового расхода воздуха, то их неисправность можно определить после диагностики, которая проводится методом отключения. Если двигатель вообще не запускается, следует проверить датчик коленчатого вала.

Видео «Все, что нужно знать о проводке»

Посмотрите видео для получения более детальной информации (автор видео — Домашний автомастер. Ремонт автомобилей.).

Проводка ВАЗ 2115.Часть 2.

Подготовка к замене

Перед тем как приступить к замене электропроводки в автомобиле ВАЗ 2114, необходимо тщательно подготовиться. Этот процесс требует внимательности и аккуратности, так как неправильная установка может привести к серьезным неисправностям в электрической системе автомобиля.

Первым шагом в подготовке является сбор необходимых инструментов и материалов. Вам понадобятся:

• Набор отверток (плоские и крестовые);
• Ключи и головки различных размеров;
• Изолента и термоусадочные трубки;
• Мультиметр для проверки электрических соединений;
• Ножницы или кусачки для проводов;
• Паяльник и припой (если требуется пайка проводов);
• Запасные провода и разъемы, соответствующие оригинальным характеристикам.

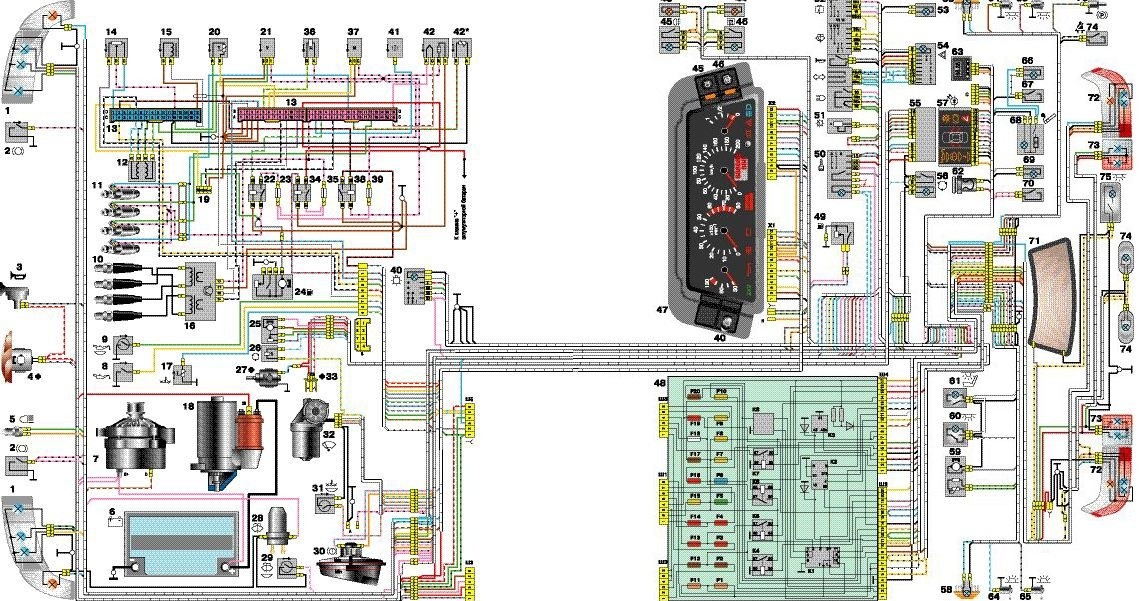

Следующим этапом является изучение схемы электропроводки вашего автомобиля. Схема поможет вам понять, какие провода и соединения необходимо заменить. Обычно схемы можно найти в сервисной документации или в интернете. Обратите внимание на цветовую кодировку проводов, так как это поможет избежать путаницы при подключении.

Перед началом работ рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Для этого снимите клеммы с аккумулятора, начиная с отрицательной (-) клеммы, а затем положительной (+). Это обеспечит вашу безопасность и защитит электронику автомобиля.

После отключения аккумулятора можно приступать к демонтажу старой проводки. Начните с аккуратного снятия обшивки и защитных крышек, чтобы получить доступ к проводам. Обратите внимание на то, как проводка проложена, и постарайтесь запомнить или зафиксировать это на фото, чтобы облегчить процесс установки новой проводки.

При демонтаже проводов будьте осторожны, чтобы не повредить разъемы и другие элементы, которые могут понадобиться при установке новой проводки. Если провода сильно зафиксированы, используйте специальные инструменты для их освобождения, чтобы избежать повреждений.

После того как старая проводка будет удалена, проверьте состояние разъемов и других компонентов. Если они повреждены или имеют коррозию, их также следует заменить. Это поможет избежать проблем в будущем и обеспечит надежную работу электрической системы.

Таким образом, подготовка к замене электропроводки в ВАЗ 2114 включает в себя сбор инструментов, изучение схемы, отключение аккумулятора и демонтаж старой проводки. Эти шаги помогут вам успешно выполнить замену и обеспечить надежную работу электрической системы автомобиля.

Необходимые инструменты и материалы

Для успешной замены электропроводки в автомобиле ВАЗ 2114 потребуется набор инструментов и материалов, которые помогут выполнить работу качественно и безопасно. Ниже перечислены основные элементы, которые вам понадобятся.

• Инструменты:
• Отвертки: Набор плоских и крестовых отверток различных размеров для снятия панелей и креплений.
• Ключи и головки: Набор ключей и головок для откручивания болтов и гаек, которые могут встретиться в процессе работы.
• Кусачки и бокорезы: Для обрезки проводов и снятия изоляции с проводов.
• Паяльник: Для соединения проводов, если требуется пайка. Рекомендуется использовать паяльник мощностью от 30 Вт.
• Изолента: Для изоляции соединений и защиты проводов от короткого замыкания.
• Клещи для обжима: Для создания надежных соединений с помощью обжимных наконечников.
• Мультиметр: Для проверки целостности проводов и диагностики электрических цепей.
• Ножницы по металлу: Для резки металлических частей, если это необходимо.

• Материалы:
• Провода: Необходимо приобрести провода соответствующего сечения и типа, которые подходят для вашего автомобиля. Рекомендуется использовать провода с изоляцией, устойчивой к высоким температурам и механическим повреждениям.
• Обжимные наконечники: Для надежного соединения проводов, особенно в местах, где требуется частая разборка.
• Изоляционная лента: Для защиты соединений от влаги и механических повреждений.
• Термоусадочные трубки: Для дополнительной изоляции и защиты соединений от внешних факторов.
• Крепежные элементы: Болты, гайки и саморезы для крепления проводов и панелей.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к замене электропроводки в вашем автомобиле ВАЗ 2114. Важно помнить о безопасности и следовать инструкциям, чтобы избежать повреждений как автомобиля, так и себя во время работы.

Пошаговая инструкция по демонтажу

Демонтаж электропроводки в автомобиле ВАЗ 2114 — это процесс, требующий внимательности и аккуратности. Правильное выполнение всех шагов позволит избежать повреждений как проводки, так и других компонентов автомобиля. Ниже представлена пошаговая инструкция, которая поможет вам выполнить эту задачу своими руками.

1. Подготовка к демонтажу:

   Перед началом работ необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся: набор отверток, плоскогубцы, мультиметр, изолента, а также новые провода и соединители, если планируется замена. Также рекомендуется ознакомиться с электрической схемой автомобиля, чтобы понимать, какие элементы нужно отключить.

2. Отключение аккумулятора:

   Перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Сначала снимите отрицательную клемму, а затем положительную.

3. Снятие обшивки:

   Для доступа к проводке необходимо снять обшивку салона, которая может закрывать проводку. Используйте отвертку, чтобы аккуратно открутить крепления и снять панели. Будьте осторожны, чтобы не повредить пластиковые клипсы и крепежи.

4. Идентификация проводов:

   Перед тем как отсоединять провода, внимательно изучите их расположение и маркировку. Это поможет вам правильно подключить их обратно после замены. Если у вас есть схема, это значительно упростит задачу.

5. Отсоединение проводов:

   Начинайте с отсоединения проводов от разъемов. Для этого аккуратно нажмите на фиксатор разъема и потяните его в сторону. Не применяйте силу, чтобы не повредить разъемы. Если провода сильно застряли, попробуйте немного покачать их из стороны в сторону.

6. Снятие старой проводки:

   После того как все разъемы будут отсоединены, аккуратно снимите проводку с креплений. Если провода зафиксированы стяжками, используйте ножницы или кусачки, чтобы их разрезать. Обратите внимание на то, как проводка была уложена, чтобы правильно установить новую.

7. Проверка состояния проводки:

   Перед установкой новой проводки рекомендуется проверить состояние старой. Если на проводах есть повреждения, коррозия или другие дефекты, их необходимо заменить. Используйте мультиметр для проверки целостности проводов.

8. Установка новой проводки:

   Уложите новую проводку в том же порядке, в каком была старая. Закрепите ее на местах крепления, используя стяжки или специальные клипсы. Убедитесь, что провода не будут тереться о металлические части автомобиля, чтобы избежать повреждений.

9. Подключение проводов:

   Подключите провода к разъемам, следуя ранее сделанным пометкам или схеме. Убедитесь, что все соединения надежные и не имеют люфта. После подключения проверьте, нет ли короткого замыкания с помощью мультиметра.

10. Сборка и тестирование:

    После завершения установки проводки соберите обшивку салона в обратном порядке. Подключите аккумулятор и проверьте работу всех электрических систем автомобиля. Убедитесь, что все функции работают корректно и нет никаких неисправностей.

Следуя этой инструкции, вы сможете самостоятельно демонтировать и заменить электропроводку в вашем автомобиле ВАЗ 2114, что не только сэкономит деньги на сервисе, но и даст вам уверенность в надежности работы электрической системы вашего автомобиля.

Советы по уходу за проводкой

Уход за электропроводкой в автомобилях ВАЗ 2114 — это важный аспект, который может значительно продлить срок службы электрической системы и предотвратить множество проблем. Правильное обращение с проводкой и регулярные проверки помогут избежать коротких замыканий, перегрева и других неисправностей, которые могут привести к серьезным поломкам.

Первое, на что стоит обратить внимание, — это визуальный осмотр проводки. Регулярно проверяйте состояние проводов на наличие механических повреждений, трещин или обнаженной изоляции. Если вы заметили какие-либо дефекты, их следует устранить как можно скорее, чтобы избежать дальнейших повреждений и потенциальных аварий.

Также важно следить за местами соединений проводов. Соединения должны быть надежными и защищенными от коррозии. Для этого можно использовать специальные защитные средства, которые предотвращают окисление контактов. Если соединение ослабло, его необходимо подтянуть или заменить, чтобы избежать плохого контакта, который может привести к перегреву и выходу из строя электрических компонентов.

Не забывайте о чистоте. Пыль и грязь могут накапливаться на проводах и соединениях, что также может привести к проблемам. Регулярно очищайте проводку от загрязнений, используя мягкую тряпку и, при необходимости, специальные чистящие средства. Однако будьте осторожны, чтобы не повредить изоляцию проводов.

Температурный режим также играет важную роль в состоянии проводки. Избегайте перегрева проводов, который может возникнуть из-за неправильной установки или использования неоригинальных компонентов. Убедитесь, что проводка не соприкасается с горячими частями двигателя и не подвергается воздействию высоких температур.

При проведении любых работ с электропроводкой обязательно отключайте аккумулятор. Это поможет избежать случайного короткого замыкания и защитит вас от электрического удара. Если вы не уверены в своих силах, лучше обратиться к специалисту, который сможет выполнить необходимые работы безопасно и качественно.

Наконец, стоит помнить о регулярной профилактике. Периодически проверяйте состояние проводки, особенно перед длительными поездками или сменой сезонов. Это поможет выявить потенциальные проблемы на ранней стадии и избежать неприятных ситуаций на дороге.

Профилактика повреждений

Профилактика повреждений электропроводки в автомобилях ВАЗ 2114 является важной задачей для обеспечения надежной работы всех электрических систем. Правильный уход и регулярная проверка состояния проводки могут значительно продлить срок службы автомобиля и предотвратить серьезные поломки.

Первым шагом в профилактике повреждений является регулярный осмотр электропроводки. Важно обращать внимание на видимые повреждения изоляции, такие как трещины, порезы или обгорание. Особенно это актуально для участков проводки, которые находятся вблизи источников тепла, таких как двигатель или выхлопная система. Если вы заметили какие-либо дефекты, их следует устранить незамедлительно, чтобы избежать короткого замыкания или других электрических неисправностей.

Также стоит уделить внимание состоянию разъемов и соединений. Коррозия, грязь и окисление могут привести к плохому контакту, что в свою очередь может вызвать перебои в работе электрических систем. Рекомендуется периодически очищать разъемы с помощью специальных средств для удаления окислов и грязи, а также использовать смазочные материалы для защиты от влаги.

Не менее важным аспектом является защита проводки от механических повреждений. При установке дополнительных аксессуаров, таких как аудиосистемы или сигнализации, необходимо следить за тем, чтобы провода не были зажаты или подвергнуты чрезмерному натяжению. Использование защитных трубок и изоляционных материалов поможет предотвратить повреждения проводки в местах, где она может соприкасаться с острыми краями или движущимися частями.

Кроме того, стоит обратить внимание на состояние аккумулятора и генератора. Неправильная работа этих компонентов может привести к перепадам напряжения, что негативно скажется на состоянии электропроводки. Регулярная проверка уровня заряда аккумулятора и состояния генератора поможет избежать проблем, связанных с электрической системой автомобиля.

Наконец, важно помнить о том, что использование качественных запчастей и материалов при ремонте или замене проводки также играет значительную роль в профилактике повреждений. При необходимости замены проводов или разъемов стоит выбирать оригинальные или сертифицированные аналоги, которые обеспечат надежность и долговечность работы электрической системы.

Регулярные проверки и диагностика

Электропроводка в автомобилях ВАЗ 2114 является важным аспектом, который помогает поддерживать надежность и безопасность транспортного средства. Электропроводка отвечает за передачу электрических сигналов и питания ко всем системам автомобиля, включая освещение, системы управления двигателем, аудиосистему и другие элементы. Неправильная работа проводки может привести к серьезным неисправностям и даже аварийным ситуациям.

Первым шагом в процессе диагностики является визуальный осмотр проводки. Необходимо проверить состояние изоляции проводов на наличие трещин, повреждений или обнаженных участков. Особое внимание следует уделить местам, где провода проходят через металлические элементы кузова, так как они могут подвергаться механическому воздействию и со временем изнашиваться.

Также стоит обратить внимание на соединения и разъемы. Коррозия, окисление или ослабление контактов могут привести к перебоям в работе электрических систем. Если вы заметили признаки коррозии, рекомендуется очистить контакты специальным средством и, при необходимости, заменить поврежденные разъемы.

Для более глубокой диагностики можно использовать мультиметр. С его помощью можно проверить напряжение на различных участках проводки, а также целостность цепей. Например, измерив напряжение на аккумуляторе, можно убедиться в его исправности. Далее, проверяя напряжение на различных элементах, таких как фары или стартер, можно выявить возможные проблемы в проводке.

Кроме того, стоит периодически проверять предохранители. Если предохранитель сгорел, это может указывать на короткое замыкание или перегрузку в цепи. Замена предохранителя — это простая процедура, но важно выяснить причину его сгорания, чтобы избежать повторных проблем.

Не забывайте о том, что регулярная диагностика электропроводки должна проводиться не только при появлении проблем, но и в рамках планового обслуживания автомобиля. Это поможет предотвратить серьезные неисправности и продлить срок службы электросистемы вашего ВАЗ 2114.

В заключение, регулярные проверки и диагностика электропроводки — это залог надежной работы всех электрических систем автомобиля. Не пренебрегайте этим важным этапом обслуживания, и ваш автомобиль будет служить вам долго и верно.

Часто задаваемые вопросы

Какова основная функция электропроводки в автомобилях ВАЗ 2114?

Электропроводка в автомобилях ВАЗ 2114 выполняет ключевую роль в обеспечении работы всех электрических систем автомобиля. Она соединяет различные компоненты, такие как аккумулятор, генератор, стартер, фары, системы освещения, сигнализации и другие устройства, обеспечивая их взаимодействие и функционирование. Без исправной электропроводки невозможно обеспечить надежную работу автомобиля, что делает ее важным элементом в конструкции.

Каковы основные компоненты электропроводки?

Электропроводка состоит из множества компонентов, включая:

• Провода: Основные элементы, по которым проходит электрический ток. Они могут быть различной толщины и изоляции в зависимости от назначения.
• Разъемы: Используются для соединения проводов и компонентов. Они обеспечивают надежное и безопасное соединение, позволяя при необходимости легко разъединять элементы.
• Предохранители: Защищают электрическую цепь от перегрузок и коротких замыканий, предотвращая повреждение компонентов.
• Реле: Устройства, которые управляют большими токами с помощью малых, обеспечивая автоматизацию работы различных систем.

Каковы основные проблемы с электропроводкой в ВАЗ 2114?

Среди наиболее распространенных проблем с электропроводкой в автомобилях ВАЗ 2114 можно выделить:

• Износ изоляции: Со временем изоляция проводов может трескаться или стираться, что приводит к коротким замыканиям и сбоям в работе систем.
• Коррозия разъемов: Влага и грязь могут вызывать коррозию, что приводит к плохому контакту и сбоям в работе электрических систем.
• Перегрузка цепей: Установка дополнительных электрических устройств без учета возможностей системы может привести к перегрузке и выходу из строя проводки.

Как заменить электропроводку своими руками?

Замена электропроводки в автомобиле ВАЗ 2114 — задача, требующая внимательности и аккуратности. Вот основные шаги, которые помогут вам выполнить эту работу:

1. Подготовка: Перед началом работы отключите аккумулятор, чтобы избежать коротких замыканий и электрических ударов.
2. Снятие старой проводки: Аккуратно снимите обшивку и другие элементы, которые могут мешать доступу к проводам. Запоминайте или фотографируйте, как были подключены провода, чтобы упростить процесс установки новой проводки.
3. Установка новой проводки: Проложите новые провода, следуя маршруту старых. Убедитесь, что они надежно закреплены и не будут тереться о металлические части автомобиля.
4. Подключение: Подключите провода к соответствующим разъемам, следуя схеме подключения. Убедитесь, что все соединения надежные и защищены от влаги.
5. Тестирование: После завершения установки подключите аккумулятор и проверьте работу всех электрических систем. Убедитесь, что нет перегревов или искр.

Как предотвратить проблемы с электропроводкой?

Для предотвращения проблем с электропроводкой в ВАЗ 2114 рекомендуется:

• Регулярно проверять состояние проводов и разъемов.
• Избегать установки дополнительных электрических устройств без консультации со специалистами.
• Своевременно заменять поврежденные элементы.
• Обеспечивать защиту от влаги и грязи, особенно в местах соединений.

Как выбрать качественные провода?

При замене электропроводки в автомобиле ВАЗ 2114 особое внимание следует уделить выбору качественных проводов. Это критически важно, так как от этого зависит не только надежность работы электрической системы, но и безопасность всего автомобиля. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе проводов.

1. Материал проводов. Наиболее распространенными материалами для проводов являются медь и алюминий. Медь обладает высокой проводимостью и долговечностью, что делает ее предпочтительным выбором для автомобильной проводки. Алюминиевые провода, хотя и дешевле, имеют более низкую проводимость и могут со временем окисляться, что приводит к ухудшению контакта и повышению сопротивления.

2. Сечение проводов. Сечение провода должно соответствовать требованиям электрической системы автомобиля. Для ВАЗ 2114 рекомендуется использовать провода с сечением от 0.5 до 2.5 мм² в зависимости от назначения. Например, для подключения фар и других мощных потребителей лучше выбирать провода с большим сечением, чтобы избежать перегрева и потерь энергии.

3. Изоляция проводов. Изоляция проводов должна быть выполнена из качественного материала, который выдерживает высокие температуры и механические повреждения. Наиболее распространенными являются ПВХ и резина. Провода с резиновой изоляцией более гибкие и устойчивы к воздействию химических веществ, однако они могут быть дороже. Важно также проверить, чтобы изоляция была целой и не имела трещин или повреждений.

4. Сертификация и производитель. При выборе проводов стоит обращать внимание на наличие сертификатов качества и репутацию производителя. Известные бренды, как правило, предлагают более надежные и безопасные продукты. Не стоит экономить на проводах, так как это может привести к серьезным проблемам в будущем.

5. Цветовая маркировка. Обратите внимание на цветовую маркировку проводов. Она помогает правильно подключить провода и избежать путаницы. В большинстве случаев, красные провода используются для положительных соединений, а черные — для отрицательных. Однако в разных автомобилях могут быть свои стандарты, поэтому стоит ознакомиться с документацией.

Выбор качественных проводов для электропроводки ВАЗ 2114 — это залог надежной и безопасной работы электрической системы автомобиля. Уделив внимание всем перечисленным аспектам, вы сможете избежать многих проблем и продлить срок службы вашего автомобиля.

Что делать при возникновении короткого замыкания?

Короткое замыкание в электропроводке автомобиля ВАЗ 2114 может привести к серьезным проблемам, включая повреждение электрических компонентов, перегрев проводов и даже возгорание. Поэтому важно знать, как правильно реагировать на эту ситуацию и какие шаги предпринять для устранения неисправности.

Первым делом, если вы заметили признаки короткого замыкания, такие как искрение, запах гари или срабатывание предохранителей, необходимо немедленно отключить аккумулятор. Это предотвратит дальнейшее повреждение системы и снизит риск возгорания. Для этого откройте капот и найдите клеммы аккумулятора. Сначала отсоедините отрицательную (-) клемму, а затем положительную (+). Это обеспечит безопасность при дальнейших действиях.

После отключения аккумулятора следует провести визуальный осмотр проводки. Проверьте, нет ли видимых повреждений, таких как обнаженные провода, перегоревшие изоляции или следы перегрева. Особое внимание уделите местам соединений и разъемам, так как именно там часто возникают проблемы. Если вы обнаружили поврежденные участки, их необходимо заменить или изолировать с помощью специальной изоленты.

Если визуальный осмотр не дал результатов, следующим шагом будет использование мультиметра для проверки целостности проводов и поиска места короткого замыкания. Установите мультиметр в режим измерения сопротивления и проверьте каждый провод на наличие замыкания. Если сопротивление равно нулю, это указывает на короткое замыкание. Важно проверить все цепи, включая те, которые идут к фарам, стеклоподъемникам и другим электрическим компонентам.

После того как вы нашли место короткого замыкания, необходимо устранить проблему. Это может включать в себя замену поврежденного провода, восстановление изоляции или замену неисправного компонента. Важно использовать качественные материалы и следовать рекомендациям производителя, чтобы избежать повторных проблем в будущем.

После завершения всех работ по ремонту проводки, обязательно проведите тестирование системы. Подключите аккумулятор и проверьте работу всех электрических компонентов. Убедитесь, что предохранители не срабатывают, и что нет никаких признаков перегрева или искрения. Если все работает исправно, можно закрыть капот и продолжить эксплуатацию автомобиля.

Помните, что работа с электропроводкой требует осторожности и внимательности. Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалам, чтобы избежать возможных последствий и обеспечить безопасность на дороге.
