Электропроводка автомобиля ВАЗ 2115 — ключевой элемент системы питания, обеспечивающий работу всех электрических компонентов. В статье рассмотрим особенности электропроводки инжекторной версии с 8 клапанами и различия между модификациями. Эти знания упростят обслуживание и повысят надежность работы систем, что важно для долговечности и безопасности эксплуатации автомобиля.

Отличия от предшественницы

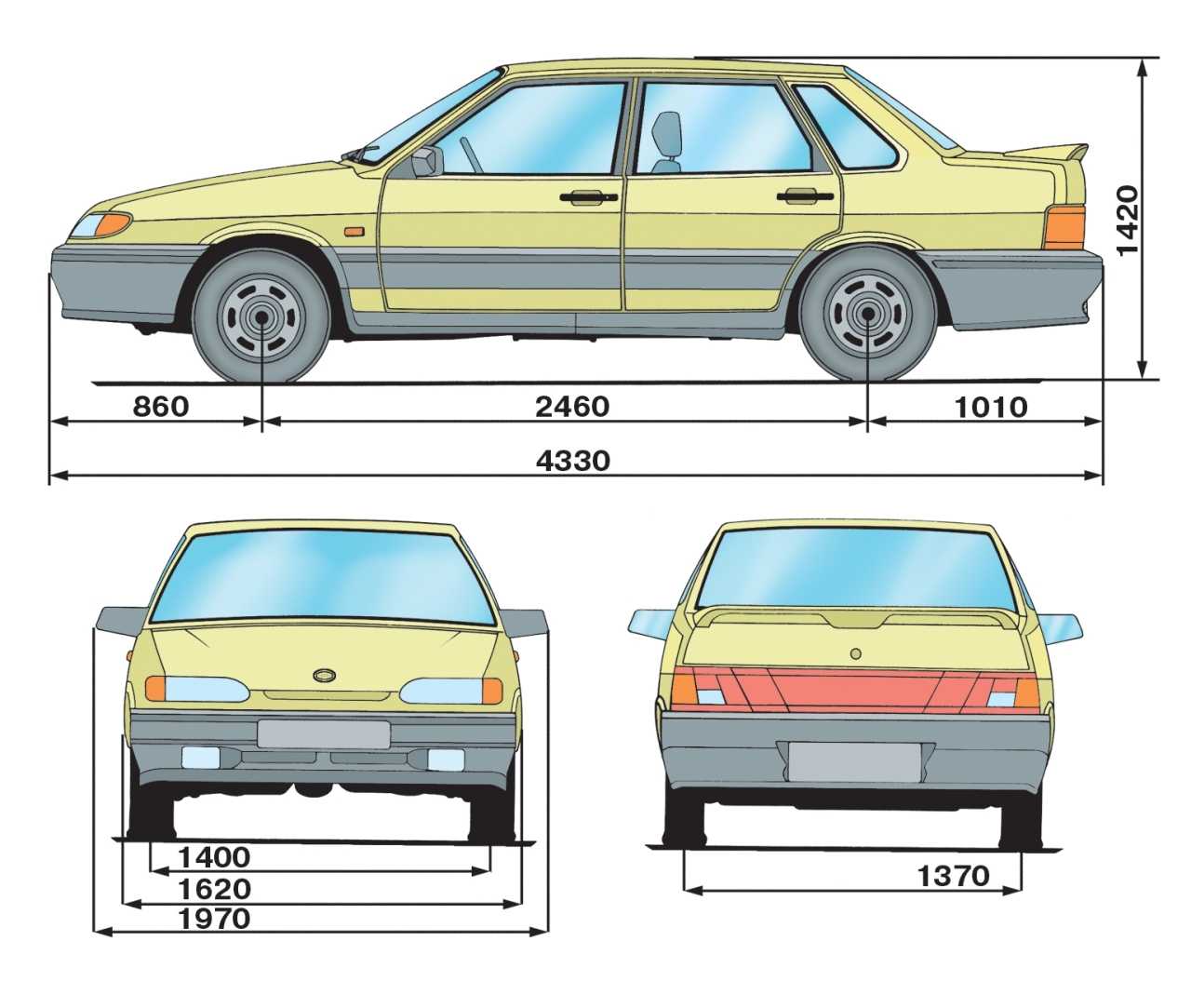

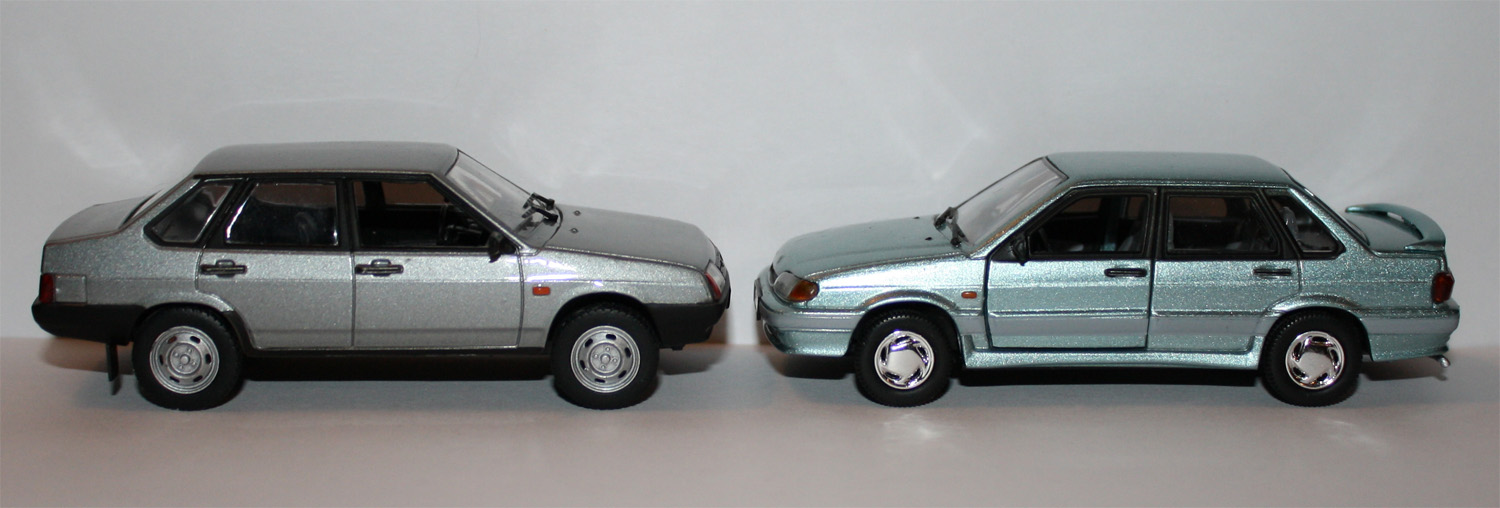

Автомобиль ВАЗ 2115 представляет собой более усовершенствованную версию модели 21099. Модернизация «девяносто девятой» привела к обновлению электропроводки и схемы.

Важно отметить, что в отличие от 21099, ВАЗ 2115 инжектор оборудован более современными кузовными элементами, среди которых:

• улучшенная форма передних крыльев;
• измененный дизайн передних фар;
• новая форма задней панели;
• переработанный капот и багажное отделение.

Конечно, изменения затронули и моторный отсек. В отличие от 21099, на ВАЗ 2115 установлен более мощный двигатель. Также обновления коснулись интерьера — появилась более современная центральная консоль, обновленная приборная панель и новые сиденья. В конструкцию автомобиля был внедрен бортовой компьютер. Соответственно, изменились и габаритные размеры ВАЗ 2115. Тем не менее, этот автомобиль по-прежнему остается переднеприводным, пятидверным и пятиместным седаном.

силовая проводка. какая для чего

Модификации

Производитель ВАЗ 2115 предоставляет покупателям возможность выбрать из нескольких комплектаций, что влияет на конечную цену автомобиля:

1. Полуторалитровый карбюраторный двигатель. В этом случае автомобиль обозначается как ВАЗ 2115-01.
2. Двигатель с тем же объемом, но с системой распределенного впрыска топлива. Также данная модель оснащена электронным управлением и имеет обозначение ВАЗ 2115-20.

Интересные факты

Вот несколько интересных фактов о системе электропроводки и питании ВАЗ 2115:

1. Модульная система: ВАЗ 2115 использует модульную систему электропроводки, что облегчает диагностику и замену отдельных элементов. Это позволяет быстро находить неисправности и заменять только поврежденные участки, что снижает затраты на ремонт.

2. Энергетическая эффективность: В системе питания ВАЗ 2115 предусмотрены элементы, способствующие повышению энергетической эффективности. Например, генератор имеет увеличенную мощность, что позволяет обеспечить стабильное питание всех электрических систем автомобиля, включая освещение и электронику, даже при высоких нагрузках.

3. Защита от короткого замыкания: В электропроводке ВАЗ 2115 предусмотрены предохранители и реле, которые защищают систему от короткого замыкания и перегрузок. Это значительно увеличивает безопасность эксплуатации автомобиля и предотвращает возможные повреждения электрических компонентов.

Электрооборудование автомобиля

В автомобилях ВАЗ 2115, как с инжектором, так и с карбюратором, применяется однопроводная схема электрической системы. В данном случае отрицательный вывод источников питания соединяется с минусом, а положительный вывод подается отдельным проводом.

Из-за различий между карбюраторной и инжекторной версиями ВАЗ 2115 существуют и отличия в конструктивных особенностях проводки:

1. В инжекторных моделях жгуты проводки имеют несколько большие размеры, так как система дополнительно оборудована регуляторами и другим электрооборудованием.
2. Изменение схемы привело к корректировкам в конструкции некоторых электрических цепей.
3. Также была изменена схема укладки части электропроводки в целом.

На автомобилях ВАЗ 2115, как и на предыдущих моделях, ремонт электрической схемы и оборудования часто приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы пострадали, их следует заменить, иначе электропроводка может оказаться слишком близко к горячему двигателю, что может вызвать ее повреждение.

Защита электросетей машины

Схема электрооборудования, особенно цепи питания в этих автомобилях, защищается от различных повреждений с помощью плавких предохранителей. Их стоимость в магазинах невысока, однако они играют крайне важную роль и должны всегда находиться в исправном состоянии.

Предохранители не обеспечивают защиту только для следующих систем:

• схемы зарядки аккумулятора;
• системы зажигания;
• электросхемы питания генератора и стартера.

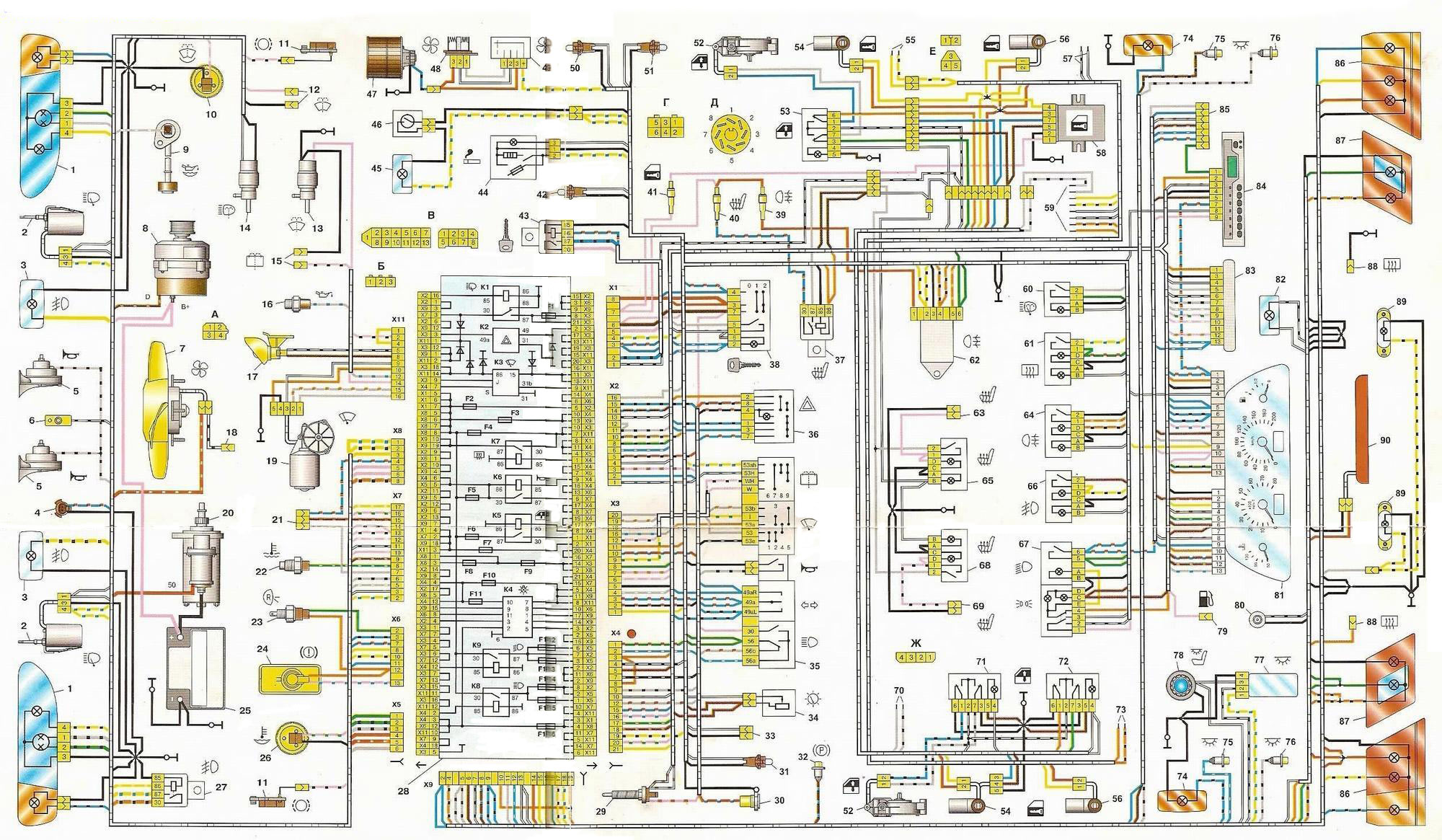

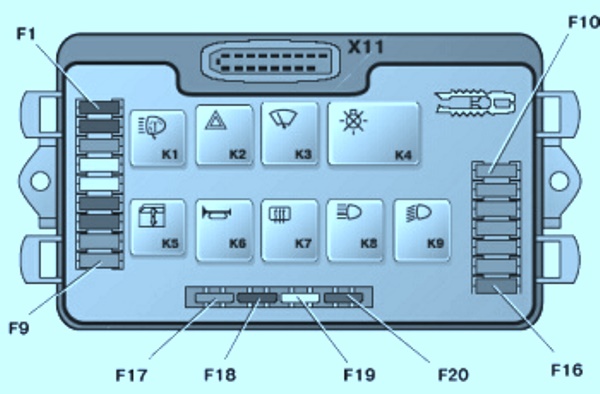

Защита электрооборудования осуществляется с помощью блока, в который интегрированы все предохранители, расположенный в моторном отсеке. Такие устройства, как стартер, очистители лобового стекла и освещение, подключаются к общей схеме через реле, которые также размещаются в этом блоке. В целом, электросхема дворников и освещения защищается многоразовыми биметаллическими элементами.

Таким образом, защита электрооборудования на отечественных автомобилях осуществляется следующим образом:

• предохранители в блоке, предназначенные для защиты различных компонентов, обозначаются как F1-F20;
• К1 — устройство, охраняющее цепь очистителей оптики;
• К2 — отвечает за работу световой сигнализации и поворотников;
• К3 — элемент, обеспечивающий функционирование дворников для очистки ветрового стекла;
• К4 — защищает электрическую цепь освещения, в частности, лампы накаливания;
• К5 — если автомобиль оборудован электрическими стеклоподъемниками, то это реле отвечает за их работу;
• К6 — рулевой гудок автомобиля;
• К7 — устройство системы обогрева заднего стекла;
• К8 — дальнее освещение транспортного средства;
• К9 — ближнее освещение автомобиля.

Важно отметить, что лампы противотуманных фонарей в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, который установлен в салоне автомобиля под центральной консолью, рядом с кнопкой включения освещения, в жгуте проводов.

Проводка ВАЗ 2115. Часть 1.

Руководство по обслуживанию

Как уже упоминалось ранее, внимание к работоспособности и диагностике оборудования в этих автомобилях крайне важно. Если какая-либо группа устройств начинает работать неправильно или возникают сбои, первым делом следует проверить разъемы. Иногда проблему можно выявить, просто слегка пошевелив разъем и обнаружив плохой контакт, который затем необходимо заменить.

Не забывайте уделять внимание диагностике реле — согласно отзывам владельцев автомобилей, контакты этих элементов часто подгорают, что может привести к сбоям в работе оборудования. Просто снимите реле и откройте его защитную крышку, чтобы провести визуальный осмотр контактов. При необходимости попробуйте очистить их с помощью мелкозернистой наждачной бумаги.

В общем, модель 2115 является достаточно практичной и привлекательной, что и объясняет ее популярность среди автолюбителей. Чтобы оборудование функционировало без сбоев, необходимо поддерживать его в исправном состоянии и периодически проводить диагностику.

Видео «Поиск неисправностей в проводке ВАЗ 2115»

Проводка ВАЗ 2115.Часть 2.

Типичные неисправности и их диагностика

Типичные неисправности электропроводки ВАЗ 2115

Электропроводка автомобиля ВАЗ 2115, как и любая другая, подвержена различным неисправностям, которые могут негативно сказаться на работе системы питания и других электрических компонентов. Знание типичных неисправностей и методов их диагностики поможет владельцам автомобилей своевременно выявлять и устранять проблемы.

1. Перегрев проводки

Перегрев проводки может быть вызван несколькими факторами, включая короткое замыкание, повреждение изоляции или использование проводов с недостаточным сечением. Признаки перегрева включают в себя запах гари, потемнение изоляции и даже плавление проводов. Для диагностики необходимо проверить целостность изоляции и состояние соединений. Если обнаружены повреждения, следует заменить поврежденные участки проводки.

2. Короткое замыкание

Короткое замыкание происходит, когда ток проходит по несанкционированному пути, что может привести к перегреву и повреждению компонентов системы. Признаки короткого замыкания включают в себя срабатывание предохранителей, отсутствие питания на отдельных устройствах и искрение. Для диагностики необходимо использовать мультиметр для проверки сопротивления и целостности проводов, а также осмотреть соединения на предмет повреждений.

3. Окисление контактов

Окисление контактов может привести к плохому контакту и, как следствие, к сбоям в работе электрических систем. Это часто происходит в местах соединения проводов и разъемов. Признаки окисления включают в себя нестабильную работу приборов, мигание ламп и отсутствие питания. Для диагностики необходимо визуально осмотреть контакты и, при необходимости, очистить их от окислов с помощью специального средства или наждачной бумаги.

4. Повреждение изоляции

Повреждение изоляции проводов может произойти из-за механических воздействий, воздействия высоких температур или химических веществ. Это может привести к коротким замыканиям и другим неисправностям. Признаки повреждения изоляции включают в себя видимые трещины, обнажение проводов и искрение. Для диагностики необходимо тщательно осмотреть все участки проводки, особенно в местах, где она может соприкасаться с острыми краями или горячими поверхностями.

5. Неправильная установка компонентов

Неправильная установка электрических компонентов, таких как реле, предохранители и разъемы, может привести к сбоям в работе системы. Признаки неправильной установки могут включать в себя отсутствие питания на устройствах или их некорректную работу. Для диагностики необходимо проверить правильность подключения всех компонентов и убедиться, что они установлены в соответствии с рекомендациями производителя.

Заключение

Диагностика и устранение неисправностей электропроводки ВАЗ 2115 требует внимательности и аккуратности. Регулярные проверки состояния проводки и компонентов системы питания помогут избежать серьезных проблем и продлить срок службы автомобиля. В случае возникновения сложностей рекомендуется обратиться к специалистам для проведения более глубокой диагностики и ремонта.

Советы по модернизации электропроводки

Модернизация электропроводки ВАЗ 2115 может значительно повысить надежность и эффективность работы электрической системы автомобиля. Ниже приведены несколько советов, которые помогут вам в этом процессе.

1. Замена старых проводов

Первым шагом в модернизации является замена старых проводов на более качественные и современные. Рекомендуется использовать провода с медной жилой, так как они обладают лучшей проводимостью и меньшим сопротивлением. Также стоит обратить внимание на изоляцию проводов: она должна быть устойчивой к высоким температурам и механическим повреждениям.

2. Установка предохранителей

Для защиты электрической системы от коротких замыканий и перегрузок стоит установить дополнительные предохранители. Это поможет избежать серьезных повреждений и повысит безопасность эксплуатации автомобиля. Рекомендуется использовать предохранители с соответствующими характеристиками, чтобы они срабатывали при превышении допустимого тока.

3. Улучшение заземления

Качественное заземление является важным аспектом работы электропроводки. Убедитесь, что все заземляющие соединения надежны и не имеют коррозии. При необходимости можно установить дополнительные заземляющие точки, что улучшит общую стабильность электрической системы.

4. Использование реле

Для управления высокомощными устройствами, такими как фары или обогреватели, рекомендуется использовать реле. Это позволит снизить нагрузку на переключатели и проводку, что в свою очередь увеличит срок службы этих компонентов. Установка реле также поможет избежать перегрева проводов и их повреждения.

5. Обновление системы освещения

Замена стандартных ламп на более современные светодиодные или ксеноновые может значительно улучшить видимость на дороге. Однако при этом необходимо учитывать, что такие лампы могут требовать большего тока, поэтому стоит проверить проводку и предохранители на соответствие новым требованиям.

6. Проверка и устранение повреждений

Регулярная проверка состояния электропроводки поможет выявить и устранить повреждения до того, как они приведут к серьезным проблемам. Обратите внимание на наличие трещин, изломов или коррозии на проводах и соединениях. При обнаружении повреждений их следует немедленно заменить или отремонтировать.

7. Использование качественных компонентов

При модернизации электропроводки важно использовать только качественные компоненты. Это касается не только проводов, но и разъемов, предохранителей и других элементов системы. Дешевые и некачественные детали могут привести к сбоям в работе электрической системы и даже к аварийным ситуациям.

Следуя этим советам, вы сможете значительно улучшить электропроводку вашего ВАЗ 2115, повысив ее надежность и безопасность. Модернизация системы питания не только улучшит эксплуатационные характеристики автомобиля, но и продлит срок службы его электрических компонентов.

Сравнение с другими моделями ВАЗ

Электропроводка ВАЗ 2115, как и других моделей семейства ВАЗ, имеет свои уникальные особенности, однако в то же время она во многом схожа с проводкой других автомобилей этого производителя. В частности, можно выделить несколько ключевых аспектов, которые отличают ВАЗ 2115 от других моделей, таких как ВАЗ 2109 и ВАЗ 2110.

Во-первых, стоит отметить, что ВАЗ 2115 была разработана на базе более ранних моделей, что обуславливает наличие некоторых общих элементов в системе электропроводки. Например, многие компоненты, такие как генератор, стартер и реле, имеют схожие характеристики и могут быть взаимозаменяемыми. Однако, несмотря на это, ВАЗ 2115 имеет свои специфические особенности, связанные с модернизацией и улучшением системы питания.

Во-вторых, ВАЗ 2115 отличается от своих предшественников улучшенной схемой подключения, которая обеспечивает более надежную работу электрических систем. В отличие от ВАЗ 2109, где часто возникали проблемы с окислением контактов и перегревом проводов, в 2115 применены более качественные материалы и улучшенные методы соединения, что значительно увеличивает срок службы электропроводки.

Также стоит обратить внимание на систему предохранителей. ВАЗ 2115 имеет более современную компоновку предохранителей, что упрощает диагностику и замену вышедших из строя элементов. В то время как в ВАЗ 2109 предохранители размещались в одном блоке, в 2115 они распределены по нескольким местам, что позволяет более эффективно защищать различные электрические цепи.

Кроме того, в ВАЗ 2115 была внедрена система управления электрооборудованием, которая позволяет более точно контролировать работу различных узлов автомобиля. Это стало возможным благодаря использованию более современных датчиков и электронных блоков управления, что также отличает 2115 от более старых моделей, таких как ВАЗ 2106, где управление было более примитивным и зависело в основном от механических элементов.

Наконец, стоит отметить, что ВАЗ 2115 имеет более развитую систему освещения, которая включает в себя не только стандартные фары, но и дополнительные элементы, такие как противотуманные фары и подсветка номерного знака. Это также требует более сложной схемы электропроводки, которая была адаптирована для обеспечения надежной работы всех этих систем.

Таким образом, несмотря на общие черты, электропроводка ВАЗ 2115 обладает рядом уникальных особенностей, которые делают ее более надежной и эффективной по сравнению с другими моделями ВАЗ. Эти улучшения стали результатом накопленного опыта и стремления к модернизации, что в конечном итоге положительно сказалось на эксплуатационных характеристиках автомобиля.
