Панель приборов легкового автомобиля ВАЗ 2115 — ключевой элемент, предоставляющий водителю информацию о состоянии машины. В статье рассмотрим значки и устройства на приборной панели, возможные неисправности и способы их диагностики. Вы узнаете, как самостоятельно снять и отремонтировать панель приборов, что поможет сэкономить на сервисе и повысить понимание устройства автомобиля. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим разобраться в особенностях своего автомобиля.

За что отвечают индикаторы приборки?

Контрольный щиток на автомобиле ВАЗ 2115 находится в центральной консоли, прямо перед водителем.

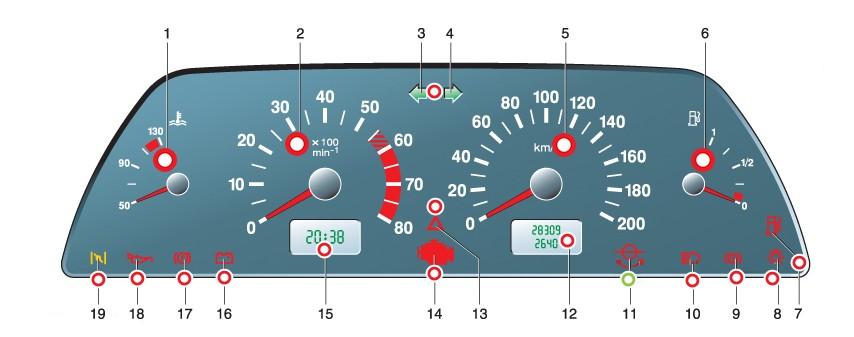

Ниже представлены обозначения на комбинации приборов:

1. Датчик температуры охлаждающей жидкости. Если стрелка попадает в красную зону, это указывает на перегрев двигателя.
2. Тахометр, который информирует водителя о частоте вращения коленчатого вала. Если стрелка достигает красной зоны, следует уменьшить обороты двигателя.
3. Индикатор левого поворотника.
4. Индикатор правого поворотника.
5. Спидометр, показывающий скорость движения автомобиля.
6. Датчик уровня топлива в баке.
7. Световой индикатор в виде бензоколонки, который обычно загорается, когда в баке остается менее 7 литров топлива.
8. Индикатор освещения, который активируется при включении габаритных огней.
9. Согласно инструкции, индикатор в виде восклицательного знака загорается, если уровень тормозной жидкости опускается до минимального значения.
10. Световой индикатор дальнего света.
11. Кнопка для сброса суточного пробега на одометре и настройки часов.
12. Одометр, фиксирующий пробег автомобиля.
13. Световая сигнализация, при включении этот индикатор будет мигать.
14. Важный индикатор — Check Engine. Этот символ мигает при запуске двигателя, но исчезает после его запуска. Если он снова появляется, это может указывать на проблемы, выявленные блоком управления.
15. Дисплей, показывающий температуру наружного воздуха и текущее время, переключается с помощью кнопки 11.
16. Индикатор аккумулятора загорается при включении зажигания. Если он светится постоянно, это может свидетельствовать о проблемах с зарядкой аккумулятора, а также о неисправностях генератора или ослаблении ремня.
17. Буква Р в круге — индикатор, который загорается при включении стояночного тормоза.
18. Этот символ загорается, когда давление масла в двигателе становится слишком низким.
19. Резервный индикатор (автор видео о тюнинге контрольного щитка в домашних условиях — канал Studio Pandora).

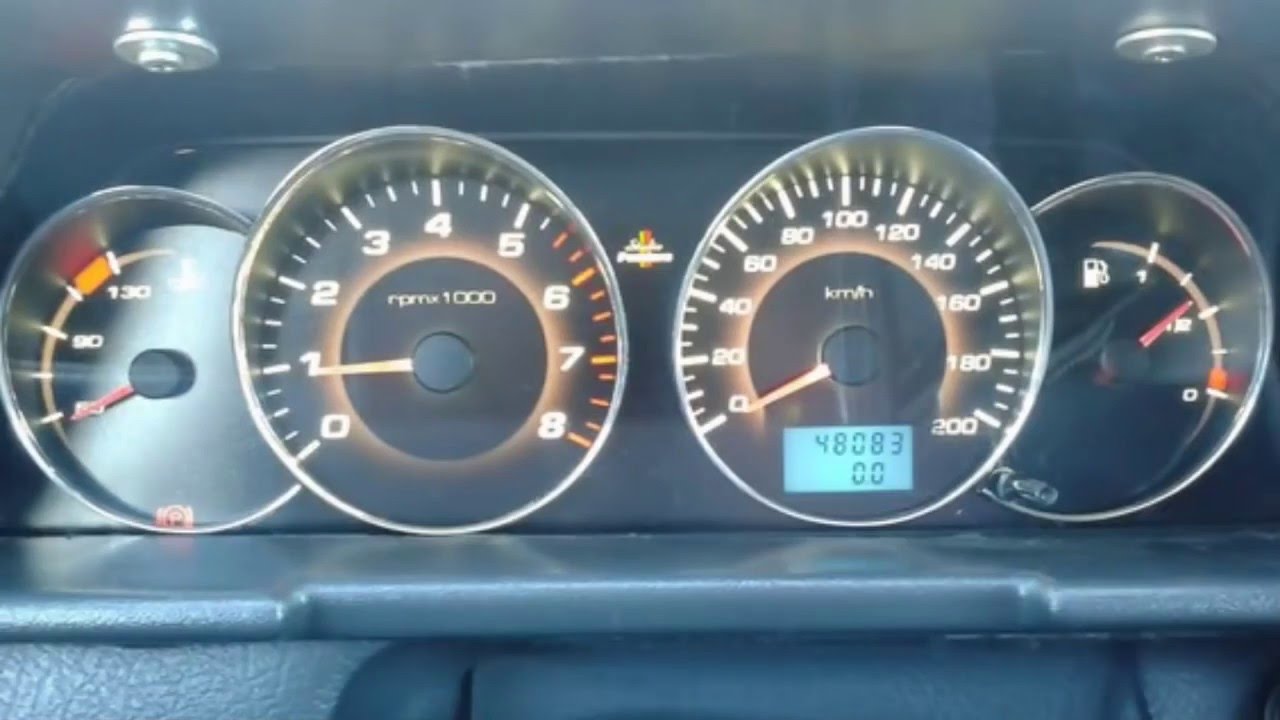

Инструкция по установке шкал VaG "Престиж" ВАЗ 2110-2115

Возможные неисправности

Комбинация приборов ВАЗ 2115, как и любой другой элемент автомобиля, может сталкиваться с различными неисправностями.

В данном случае их не так много, и все они связаны с электрической системой:

1. Если панель приборов не функционирует, причин может быть несколько. Это может быть связано с плохим контактом между устройством и ЭБУ, что решается заменой штекера или очисткой контактов. Также возможна неисправность самой панели или сбои в работе блока управления. Обычно такая проблема возникает после демонтажа и повторной установки панели. В этом случае, скорее всего, причина кроется в плохом соединении контактов, поэтому все разъемы следует подключить заново, учитывая распиновку.

2. Если не работают отдельные приборы — тахометр, спидометр или индикатор уровня топлива, проблема может быть как электрической (плохой контакт), так и механической (неисправность датчика скорости или уровня топлива в баке и т.д.). Обычно замена регуляторов помогает устранить проблему.

3. Если ВАЗ 2115 полностью отказался работать, и все лампочки не включаются, стоит искать причину в электрической системе — возможно, где-то отошел провод. Если же перегорели только одна или несколько ламп, их нужно просто заменить (видео о установке тюнингованной панели приборов в десятке ВАЗ снял Павел Ксенон).

Стайлинг подсветки салона Ваз 2110 замена лампочек на диоды

Интересные факты

Вот несколько интересных фактов о панели приборов легкового автомобиля ВАЗ 2115:

1. Дизайн и функциональность: Панель приборов ВАЗ 2115 была разработана с акцентом на простоту и удобство использования. Она включает в себя все необходимые индикаторы, такие как спидометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости, что позволяет водителю быстро получать важную информацию о состоянии автомобиля.

2. Модульная конструкция: Панель приборов ВАЗ 2115 имеет модульную конструкцию, что облегчает замену отдельных элементов. Например, если выходит из строя один из индикаторов или лампочек, его можно заменить без необходимости замены всей панели, что делает ремонт более экономичным и доступным.

3. Эволюция технологий: С течением времени панели приборов ВАЗ 2115 претерпели изменения, включая внедрение более современных технологий, таких как светодиодная подсветка и цифровые дисплеи. Это не только улучшает читаемость информации, но и придает автомобилю более современный вид, что особенно важно для привлечения молодых водителей.

Эти факты подчеркивают как функциональность, так и эволюцию панели приборов ВАЗ 2115, что делает ее интересным объектом для изучения и модификации.

Инструкция по монтажу и ремонту

Для выполнения тюнинга ВАЗ 2115 и замены панели приборов с учетом распиновки, следуйте приведенным ниже шагам:

1. В первую очередь отключите кабель, который подключен к прикуривателю.
2. Снимите накладку контрольного щитка. Для этого найдите два самореза по краям и аккуратно выкрутите их. Также необходимо открутить саморезы, которые крепят панель сверху и снизу.
3. Далее снимите накладку, для этого потребуется приложить немного усилий. Накладка удерживается на фиксаторах, поэтому ее нужно слегка раскачать.
4. Затем отключите все провода, подводимые к панели приборов — это разъемы для световой сигнализации, часов, спидометра, датчика уровня топлива и другие.
5. Теперь снимите контрольный щиток, для этого открутите еще четыре болта, которые его фиксируют. Будьте внимательны на этом этапе — повреждение проводки недопустимо.

На этом этапе демонтаж контрольного щитка можно считать завершенным. Если вам необходимо заменить лампочки, просто извлеките патроны и установите новые индикаторы. Для снятия патронов поворачивайте их против часовой стрелки, делайте это аккуратно, чтобы избежать повреждений. Сборка осуществляется в обратном порядке.

Видео «Улучшенная подсветка контрольного щитка ВАЗ 2115»

В данном видео показан процесс замены подсветки в контрольном щитке автомобиля ВАЗ 15-й модели на более современную и улучшенную версию (автор ролика — канал IgZeL Led).

LADA 2114, 2115 Тюнинг панель приборов от IGZEL

Обзор современных альтернативных панелей приборов

Современные автомобили все чаще оснащаются высокотехнологичными панелями приборов, которые не только информируют водителя о состоянии автомобиля, но и предлагают множество дополнительных функций. Для владельцев ВАЗ 2115, которые стремятся обновить или заменить стандартную панель приборов, существует множество альтернативных решений, которые могут значительно улучшить функциональность и эстетический вид интерьера.

Одним из популярных вариантов являются цифровые панели приборов. Они представляют собой устройства, которые отображают информацию на экране с помощью графики и анимации. Такие панели могут включать в себя различные режимы отображения, позволяя водителю выбирать между классическим и спортивным стилем. Например, некоторые модели предлагают возможность изменения цвета подсветки, что позволяет адаптировать интерьер автомобиля под настроение владельца.

Кроме того, цифровые панели могут интегрироваться с бортовым компьютером автомобиля, предоставляя доступ к дополнительной информации, такой как расход топлива, температура двигателя, состояние аккумулятора и даже данные о навигации. Это делает их более функциональными по сравнению с традиционными аналоговыми приборами.

Еще одним интересным вариантом являются панели приборов с возможностью подключения к смартфону. Такие устройства могут отображать уведомления о звонках и сообщениях, а также предоставлять доступ к мультимедийным функциям. Это особенно удобно для водителей, которые часто используют свои телефоны для навигации или прослушивания музыки.

При выборе альтернативной панели приборов для ВАЗ 2115 важно учитывать совместимость с автомобилем. Многие производители предлагают универсальные решения, которые могут быть адаптированы под конкретные модели. Однако, для достижения наилучших результатов, рекомендуется выбирать панели, специально разработанные для ВАЗ 2115, так как это обеспечит более простую установку и лучшую интеграцию с существующими системами автомобиля.

Не менее важным аспектом является качество сборки и материалов. Приобретая альтернативную панель приборов, стоит обратить внимание на отзывы других пользователей и репутацию производителя. Высококачественные панели обычно имеют более длительный срок службы и лучше справляются с воздействием внешней среды, такой как температура и влажность.

В заключение, выбор альтернативной панели приборов для ВАЗ 2115 может значительно улучшить как функциональность, так и внешний вид автомобиля. Современные технологии предлагают множество решений, которые могут удовлетворить потребности даже самых требовательных водителей. При правильном подходе к выбору и установке, новая панель приборов станет не только стильным дополнением, но и полезным инструментом для управления автомобилем.

Советы по модернизации и кастомизации

Модернизация и кастомизация панели приборов легкового автомобиля ВАЗ 2115 — это не только способ улучшить функциональность, но и возможность придать автомобилю индивидуальный стиль. В этом разделе мы рассмотрим несколько советов и рекомендаций, которые помогут вам в этом процессе.

1. Выбор новых приборов

Первым шагом в модернизации панели приборов является выбор новых приборов. Существует множество вариантов, включая цифровые и аналоговые приборы. Цифровые приборы могут предложить более точные показания и дополнительные функции, такие как подсветка, смена цветов и возможность подключения к бортовому компьютеру. Аналоговые приборы, в свою очередь, могут добавить классический вид и стиль вашему автомобилю.

2. Установка дополнительных датчиков

Для улучшения функциональности панели приборов можно установить дополнительные датчики, такие как датчик температуры масла, давления масла или уровень топлива. Эти датчики помогут вам лучше контролировать состояние автомобиля и предотвратить возможные поломки. Установка дополнительных датчиков может потребовать некоторых навыков в электрике, поэтому рекомендуется обратиться к специалисту, если вы не уверены в своих силах.

3. Подсветка панели приборов

Подсветка панели приборов играет важную роль в восприятии информации водителем. Замена стандартной подсветки на светодиоды может значительно улучшить видимость и добавить эстетическую привлекательность. Вы можете выбрать различные цвета подсветки, чтобы создать уникальную атмосферу в салоне автомобиля. Также стоит обратить внимание на возможность регулировки яркости подсветки, что позволит адаптировать освещение под различные условия вождения.

4. Декорирование панели

Кастомизация панели приборов не ограничивается только заменой приборов и подсветки. Вы можете использовать различные материалы для декорирования, такие как карбон, алюминий или дерево. Нанесение виниловой пленки также является популярным способом изменить внешний вид панели. Главное — выбрать стиль, который будет гармонировать с общим дизайном интерьера вашего автомобиля.

5. Установка мультимедийной системы

Современные мультимедийные системы могут значительно улучшить функциональность панели приборов. Установка системы с поддержкой Bluetooth, навигации и других функций позволит вам не только слушать музыку, но и получать доступ к различным приложениям прямо с панели приборов. Убедитесь, что выбранная вами система совместима с вашим автомобилем и не требует значительных изменений в проводке.

6. Обратитесь к профессионалам

Если вы не уверены в своих навыках или хотите добиться идеального результата, рекомендуется обратиться к профессионалам. Мастера, специализирующиеся на кастомизации автомобилей, смогут предложить вам лучшие решения и выполнить работу качественно. Это особенно важно, если вы планируете серьезные изменения, такие как установка новых приборов или мультимедийной системы.

Модернизация и кастомизация панели приборов ВАЗ 2115 — это увлекательный процесс, который позволяет не только улучшить функциональность автомобиля, но и сделать его уникальным. Следуя приведенным советам, вы сможете создать панель, которая будет соответствовать вашим требованиям и стилю.

Часто задаваемые вопросы (FAQ) по панели приборов ВАЗ 2115

Какова основная функция панели приборов ВАЗ 2115?

Панель приборов в автомобиле ВАЗ 2115 выполняет несколько ключевых функций, включая отображение информации о состоянии автомобиля, его скорости, оборотах двигателя, уровне топлива и других важных параметрах. Она служит основным интерфейсом для водителя, позволяя ему контролировать работу автомобиля и принимать необходимые решения во время движения.

Какие основные приборы и индикаторы присутствуют на панели?

На панели приборов ВАЗ 2115 можно найти следующие основные элементы:

• Спидометр: отображает текущую скорость автомобиля в километрах в час.
• Тахометр: показывает обороты двигателя в минуту, что позволяет водителю контролировать работу мотора.
• Уровень топлива: индикатор, который показывает количество топлива в баке, что помогает избежать ситуации с пустым баком.
• Температура охлаждающей жидкости: важный индикатор, который предупреждает о перегреве двигателя.
• Индикаторы предупреждений: такие как индикатор давления масла, зарядки аккумулятора и другие, которые сигнализируют о возможных неисправностях.

Как правильно считывать показания панели приборов?

Для правильного считывания показаний панели приборов важно обращать внимание на все индикаторы и стрелки. Спидометр и тахометр должны находиться в пределах нормальных значений, указанных в руководстве пользователя. Если какой-либо индикатор загорается, это может свидетельствовать о проблеме, требующей немедленного внимания. Например, если загорается индикатор давления масла, это может указывать на низкий уровень масла или проблемы с масляным насосом.

Как заменить лампочки на панели приборов?

Замена лампочек на панели приборов ВАЗ 2115 может потребоваться в случае их выхода из строя. Для этого необходимо:

1. Снять обшивку панели, аккуратно открутив все крепления.
2. Отсоединить разъемы от панели приборов.
3. Достать старые лампочки, аккуратно поворачивая их против часовой стрелки.
4. Установить новые лампочки, вставляя их и поворачивая по часовой стрелке до щелчка.
5. Собрать панель обратно и подключить разъемы.

Как устранить неисправности панели приборов?

Если панель приборов не работает должным образом, это может быть связано с несколькими причинами:

• Проблемы с электропитанием: проверьте предохранители и проводку.
• Неисправные датчики: необходимо проверить и заменить неисправные датчики, такие как датчик уровня топлива или температуры.
• Проблемы с самим прибором: в случае механических повреждений или сбоев может потребоваться замена панели приборов.

Как улучшить панель приборов ВАЗ 2115?

Для улучшения функциональности и внешнего вида панели приборов можно рассмотреть следующие варианты:

• Установка дополнительных приборов: например, манометров для контроля давления масла или температуры.
• Замена подсветки: использование светодиодов для более яркой и долговечной подсветки.
• Декорирование панели: применение виниловых наклеек или обшивок для улучшения эстетического вида.

Где найти запчасти для панели приборов?

Запчасти для панели приборов ВАЗ 2115 можно найти в специализированных магазинах автозапчастей, на авторынках, а также в интернет-магазинах. Важно выбирать качественные детали, чтобы обеспечить надежную работу приборов и избежать повторных поломок.
