Панель приборов — ключевой элемент управления и мониторинга состояния автомобиля. Для владельцев УАЗ Патриот, Хантер и Буханка ее правильная работа особенно важна. В этой статье рассмотрим индикаторы на панели, возможные неисправности и способы их устранения. Также поделимся информацией о распиновке щитка и возможностях тюнинга, что поможет поддерживать панель в исправном состоянии и улучшить ее функциональность и внешний вид.

Описание и расположение индикаторов и приборов на панели

Комбинация приборов УАЗ Буханка, УАЗ 469 и других моделей отечественного автопроизводителя включает в себя множество индикаторов и контроллеров.

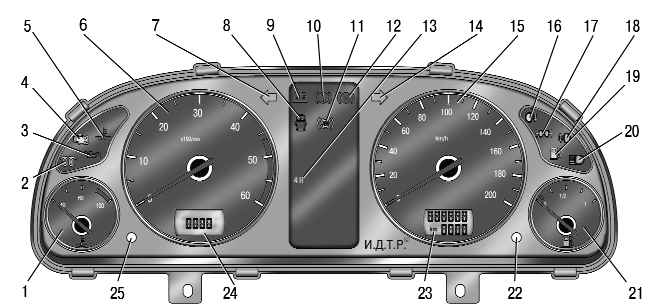

Рассмотрим элементы панели приборов на примере модели Патриот:

1. Датчик температуры двигателя. Важно следить за тем, чтобы стрелка не попадала в критическую зону.
2. Индикатор работоспособности системы.
3. Значок уровня моторного масла. Если он постоянно горит, это сигнализирует о необходимости долива жидкости.
4. Универсальный индикатор ошибки. При его появлении владельцу автомобиля следует провести диагностику двигателя.
5. Символ перегрева системы охлаждения.
6. Тахометр, который показывает количество оборотов коленчатого вала во время работы двигателя.
7. Этот индикатор загорается при включении левого поворотника и сигнализации.
8. Символ, указывающий на неплотно закрытую дверь.
9. Индикатор низкого заряда аккумулятора. Если он постоянно светится, необходимо проверить аккумулятор.
10. Символ, сигнализирующий о проблемах в тормозной системе. Это может быть связано с износом тормозных колодок или неисправностью датчика, а также обрывом проводки.
11. Этот значок появляется при активации антиблокировочной системы. Если он горит постоянно, следует проверить систему на наличие неисправностей.
12. Символ включения ручного тормоза.
13. Индикатор активации переднего привода.
14. Световой индикатор правого поворотника и сигнализации.
15. Спидометр, который показывает скорость движения автомобиля.
16. Световой индикатор задних противотуманных фар.
17. Значок, который загорается при включении внешнего освещения.
18. Символ активации передних противотуманных фар.
19. Индикатор низкого уровня топлива в баке. Он загорается, когда система использует резервный запас топлива. При его появлении автомобиль следует как можно скорее заправить.
20. Значок включения дальнего света.
21. Датчик уровня топлива, который помогает водителю определить, когда необходимо заправить автомобиль.
22. Кнопка сброса одометра.
23. Общий счетчик пробега автомобиля.
24. Датчик напряжения в бортовой сети и указатель времени.
25. Переключатель.

уаз буханка цифровая панель управления

Фотогалерея «Схемы подключения разных моделей ПП»

Интересные факты

Вот несколько интересных фактов о ремонте и совершенствовании панелей приборов автомобилей УАЗ Патриот, Хантер и Буханка:

1. Модернизация подсветки: Многие владельцы автомобилей УАЗ предпочитают заменять стандартные лампы подсветки панели приборов на светодиоды. Это не только увеличивает яркость и долговечность освещения, но и позволяет выбрать различные цвета подсветки, что добавляет индивидуальности и улучшает читаемость информации на панели.

2. Установка дополнительных датчиков: Владельцы УАЗ часто устанавливают дополнительные датчики, такие как манометры давления масла, температуры охлаждающей жидкости и даже вольтметры. Это позволяет более точно контролировать состояние автомобиля и предотвращать возможные поломки, особенно в условиях жесткой эксплуатации.

3. Кастомизация и индивидуальный дизайн: Панели приборов автомобилей УАЗ можно кастомизировать, используя различные материалы и отделку. Например, многие автолюбители создают уникальные накладки из дерева или карбона, что не только улучшает внешний вид, но и делает панель более устойчивой к повреждениям и износу.

Возможные неисправности

Приборная панель УАЗ Хантер в целом является довольно надежным устройством, способным служить долгие годы. Однако иногда случаются ситуации, когда приборы на УАЗах перестают функционировать.

Рассмотрим возможные неисправности, которые могут возникнуть в работе системы:

1. Приборы УАЗ не реагируют. Освещение не включается, индикаторы не светятся, стрелки датчиков не поднимаются во время движения, и, возможно, двигатель не удается завести. В этом случае могут быть две причины: либо вышел из строя сам контрольный щиток, то есть его микросхема, либо имеются неполадки в управляющем блоке. В обоих случаях лучше доверить ремонт специалистам, так как потребуется работа с электроникой.

2. Не функционирует только подсветка. Панель приборов УАЗ Патриот оборудована специальным регулятором, который представляет собой реостат, позволяющий водителю настраивать яркость подсветки. Попробуйте установить реостат в максимальное положение, чтобы добиться наибольшей яркости. Если подсветка не работает, причиной может быть сгоревший предохранитель F1. Если предохранитель в порядке, стоит проверить сам регулятор, так как контакты могли окислиться, что мешает прохождению тока.

3. Не работают одна или несколько лампочек подсветки или индикаторов. В этом случае причина может заключаться в перегорании самих лампочек на контрольном щитке. В таком случае автовладельцу придется разобрать щиток и заменить неисправные лампочки.

4. Не функционируют датчики — спидометр, тахометр, уровень топлива и т.д. Скорее всего, проблема связана с электроникой, особенно если сразу вышли из строя все контроллеры. Если не работает только один из датчиков, стоит искать неисправность непосредственно в агрегате. Например, если не работает датчик уровня топлива, необходимо проверить контроллер, установленный в баке, так как именно он может быть причиной неисправности (автор видео — канал cev chevron).

Пересвет приборной панели уаз патриот от LED-SCALE

Идеи для тюнинга

Какие идеи для тюнинга приборных панелей на УАЗ можно реализовать:

1. Установка диодной подсветки — это самый простой и доступный вариант. Достаточно заменить стандартные лампочки в приборной панели на светодиоды.
2. Применение тюнингованных шкал для датчиков. Эти шкалы наклеиваются поверх оригинальных и придают приборной панели более современный вид. Установка шкал на спидометр, тахометр и другие датчики требует снятия стрелок с приборов. Такие шкалы можно приобрести в магазине или скачать из интернета.
3. Обшивка внешней части приборной панели. Этот метод тюнинга особенно актуален, если на щитке имеются повреждения.
4. Добавление хромированных колец на шкалы.
5. Установка спортивной приборной панели. Этот вариант является наиболее сложным, так как для установки тюнингованной спортивной панели может потребоваться модификация штатных разъемов для подключения. Также может понадобиться вмешательство в работу блока управления для синхронизации с новой приборной панелью.

Видео «Отзыв автовладельца о тюнинге приборки»

На видео, представленном пользователем, можно найти детальное описание тюнинга щитка (автор — канал Ахтубинский Внедорожный Клуб «КочевниК»).

Тюнинг Приборной Панели ГАЗ и УАЗ Патриот до 2015 г. в.

Инструменты и материалы для ремонта панели приборов

Для успешного ремонта и совершенствования панели приборов автомобилей УАЗ Патриот, Хантер и Буханка необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс работы, но и повысит качество выполненных задач.

Инструменты:

• Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить винты, которые крепят панель приборов. Рекомендуется использовать отвертки с магнитными наконечниками для предотвращения потери мелких деталей.
• Гаечные ключи: Набор гаечных ключей различных размеров необходим для работы с крепежами и болтами, которые могут находиться в труднодоступных местах.
• Плоскогубцы: Плоскогубцы пригодятся для захвата и удержания мелких деталей, а также для работы с проводами.
• Кусачки: Используются для обрезки проводов и других мелких элементов, которые могут мешать ремонту.
• Тестеры и мультиметры: Эти инструменты помогут проверить работоспособность электрических компонентов панели приборов, таких как датчики и лампочки.
• Паяльник: Если требуется восстановление проводки или соединений, паяльник станет незаменимым инструментом для качественного соединения проводов.
• Клещи для обжима: Используются для создания надежных соединений на проводах, особенно если вы планируете устанавливать новые датчики или приборы.

Материалы:

• Изолента: Необходима для изоляции проводов и предотвращения коротких замыканий. Рекомендуется использовать изоленту с хорошими изоляционными свойствами.
• Термосадочные трубки: Используются для защиты соединений проводов от влаги и механических повреждений. Они обеспечивают надежную изоляцию и долговечность.
• Клей для пластика: Если требуется восстановление или замена пластиковых элементов панели, клей для пластика поможет соединить детали и обеспечить их прочность.
• Силиконовый герметик: Используется для герметизации соединений и защиты от влаги, что особенно важно для электроники.
• Запчасти и комплектующие: Перед началом ремонта стоит подготовить необходимые запчасти, такие как лампочки, датчики, предохранители и другие элементы, которые могут потребоваться для замены.

Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс ремонта и улучшения панели приборов вашего автомобиля УАЗ. Важно помнить, что тщательная подготовка и правильный выбор инструментов — залог успешного завершения работы.

Пошаговая инструкция по замене ламп и датчиков

Шаг 1: Подготовка к замене

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

• Набор отверток (плоские и крестовые)
• Плоскогубцы
• Новые лампы и датчики, соответствующие модели вашего автомобиля
• Изолента и термоусадочные трубки для защиты соединений
• Перчатки и защитные очки для безопасности

Также рекомендуется ознакомиться с руководством пользователя вашего автомобиля, чтобы понять, как правильно снять панель приборов.

Шаг 2: Снятие панели приборов

Для доступа к лампам и датчикам необходимо снять панель приборов. Следуйте этим шагам:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Снимите декоративные накладки, если они есть. Обычно они крепятся на защелках или винтах.
3. Открутите винты, удерживающие панель приборов. Они могут находиться в разных местах, в зависимости от модели.
4. Аккуратно потяните панель на себя, чтобы отсоединить ее от креплений. Будьте осторожны с проводами, чтобы не повредить их.

Шаг 3: Замена ламп

После снятия панели вы сможете получить доступ к лампам. Процесс замены ламп следующий:

1. Определите, какие лампы требуют замены. Обычно это можно сделать по их внешнему виду или по тому, что они не светятся.
2. Поверните лампу против часовой стрелки и аккуратно извлеките ее из гнезда.
3. Установите новую лампу, вставив ее в гнездо и повернув по часовой стрелке до щелчка.

Шаг 4: Замена датчиков

Если необходимо заменить датчики, следуйте этим шагам:

1. Найдите нужный датчик на задней стороне панели. Это может быть датчик температуры, давления масла или другие.
2. Отсоедините разъем от датчика, нажав на фиксатор и потянув на себя.
3. Открутите датчик с помощью подходящего ключа или отвертки.
4. Установите новый датчик, закрутив его на место и подключив разъем.

Шаг 5: Сборка и проверка

После замены всех необходимых ламп и датчиков выполните следующие действия:

1. Убедитесь, что все соединения надежно закреплены и изолированы.
2. Установите панель приборов обратно, аккуратно зафиксировав ее на месте.
3. Закрепите все винты и декоративные накладки.
4. Подключите аккумулятор и проверьте работу новых ламп и датчиков.

Если все работает корректно, вы успешно завершили процесс замены!

Советы по уходу и профилактике панели приборов

Панель приборов является одним из самых важных элементов автомобиля, так как она предоставляет водителю всю необходимую информацию о состоянии транспортного средства. Чтобы обеспечить её долговечность и правильную работу, необходимо соблюдать несколько простых правил ухода и профилактики.

Регулярная чистка

Чистка панели приборов должна проводиться регулярно, чтобы избежать накопления пыли и грязи, которые могут повредить электронику и ухудшить видимость показателей. Используйте мягкую ткань или специальные салфетки для автомобильных интерьеров, чтобы не поцарапать поверхность. Для удаления стойких загрязнений можно использовать специальные чистящие средства, предназначенные для автомобилей.

Проверка ламп и индикаторов

Регулярно проверяйте работоспособность всех ламп и индикаторов на панели. Если какой-либо индикатор не светится, это может указывать на проблему, требующую внимания. Замените перегоревшие лампы сразу же, чтобы избежать путаницы в показаниях приборов.

Защита от ультрафиолета

Ультрафиолетовые лучи могут негативно сказаться на состоянии панели приборов, особенно если автомобиль долгое время находится под открытым солнцем. Используйте солнцезащитные экраны или специальные накладки, чтобы защитить панель от воздействия UV-лучей. Также рекомендуется паркуйте автомобиль в тени или в гараже, когда это возможно.

Контроль за электропроводкой

Электропроводка, соединяющая панель приборов с остальными системами автомобиля, должна находиться в исправном состоянии. Периодически проверяйте соединения на наличие коррозии или повреждений. Если вы заметили какие-либо проблемы, лучше обратиться к специалисту для диагностики и ремонта.

Использование качественных запчастей

Если вам необходимо заменить какие-либо элементы панели приборов, выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать повторных поломок и обеспечит надежную работу приборов в будущем.

Своевременное обращение к специалистам

Если вы заметили нестандартное поведение панели приборов, такие как мигание индикаторов, неправильные показания или полное отсутствие реакции, не откладывайте визит к специалисту. Своевременная диагностика и ремонт помогут избежать более серьезных проблем и затрат в будущем.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы панели приборов вашего автомобиля УАЗ Патриот, Хантер или Буханка, а также обеспечить безопасность и комфорт во время вождения.
