Панель приборов на ВАЗ 2109, или «Девятке», обеспечивает водителя информацией о состоянии автомобиля. Со временем владельцы сталкиваются с проблемами, такими как неработающие индикаторы и слабая подсветка. В этой статье рассмотрим распространенные неисправности панели и предложим идеи для модернизации и тюнинга, которые можно реализовать самостоятельно. Узнайте, как улучшить функциональность и внешний вид контрольного щитка для более комфортного и безопасного управления автомобилем.

Распространенные неисправности щитка приборов

Комбинация приборов на автомобилях ВАЗ 21099 и 2109 является довольно надежным элементом. Однако со временем она может столкнуться с различными неисправностями.

Основные проблемы, которые могут возникнуть:

1. Если на панели приборов ВАЗ 2109 перестали работать лампы подсветки, и это касается лишь нескольких из них, скорее всего, причина заключается в их перегорании. Если же подсветка полностью не функционирует, вероятнее всего, дело в плохом питании. Как показывает практика, такие проблемы часто связаны с повреждением проводки или окислением контактов в местах соединений и разъемах. В случае, если подсветка не работает из-за окисления, можно решить проблему, очистив контакты или заменив их. Если же дело в самих лампах, то их замена поможет восстановить работу.

2. Окисление на плате — еще одна распространенная проблема, особенно у старых автомобилей или тех, которые эксплуатировались в условиях повышенной влажности. Из-за окисления платы может не функционировать подсветка и некоторые приборы, такие как контроллеры уровня топлива и температуры охлаждающей жидкости, тахометр и другие. Если стрелки на тахометре, спидометре, датчике расхода топлива и напряжения генератора не поднимаются или работают нестабильно, необходимо провести полную диагностику щитка.

3. Для автомобилей ВАЗ 2109 также характерна неисправность спидометра. Обычно это происходит из-за износа тросика, соединенного с коробкой передач, или в результате ремонта приборной панели с неправильным подключением. Если тросик износился, его следует заменить — это несложная процедура. Важно лишь правильно подключить трос, чтобы его наконечник надежно вошел в паз на спидометре.

4. Поломка самой платы — это редкое, но возможное событие. Если конструктивная плата выходит из строя, потребуется ее ремонт. Если это не даст результата, то придется заменить щиток.

Шикарный ТЮНИНГ салона на Lada Vesta своими руками! #тюнинг #lada #Vesta #лада #ваз #перетяжка #vaz

Распиновка приборной панели

В автомобилях ВАЗ 2109 и 21099 могут быть установлены как низкие, так и высокие центральные консоли, а также европанели. В зависимости от типа торпеды, комбинация приборного щитка, его распиновка и расположение индикаторов могут отличаться. Ниже представлены фотографии и обозначения элементов на приборных панелях с различными торпедами.

Интересные факты

Вот несколько интересных фактов о модернизации и доработке панели приборов на «Девятке»:

1. Современные технологии: Многие владельцы «Девяток» устанавливают цифровые панели приборов, которые не только обновляют внешний вид, но и предоставляют больше информации. Такие панели могут отображать данные о расходе топлива, температуре двигателя и даже GPS-навигацию, что значительно улучшает функциональность автомобиля.

2. Индивидуальный стиль: Мастера тюнинга часто используют элементы дизайна, вдохновленные современными автомобилями, чтобы создать уникальный стиль панели приборов. Это может включать в себя использование светодиодной подсветки, нестандартных стрелок и даже интеграцию мультимедийных систем, что делает «Девятку» более привлекательной и современной.

3. Экономия и доступность: Модернизация панели приборов на «Девятке» часто осуществляется с использованием доступных материалов и комплектующих. Это позволяет владельцам не только улучшить функциональность и внешний вид автомобиля, но и сделать это без значительных затрат, что делает тюнинг доступным для широкой аудитории автолюбителей.

Фотогалерея «Обозначение индикаторов на приборках»

Варианты тюнинга панели

Если вы планируете модернизировать панель приборов, вам, вероятно, будет интересно узнать о доступных вариантах для этого процесса. Тюнинг щитка приборов, как известно, приносит удовольствие водителям, поэтому этот вопрос остается актуальным для множества владельцев автомобилей.

Демонтаж щитка

Для начала процесса тюнинга приборной панели необходимо снять саму панель.

Для этого потребуется отсоединить восемь креплений, и для выполнения этой задачи можно воспользоваться обычным ножом:

• в первую очередь отсоедините крепления с водительской стороны;
• затем аккуратно разожмите фиксаторы, находящиеся сверху;
• после этого можно снять среднюю часть панели;
• в завершение демонтируйте саму приборную панель (автор видео — Артем Воливач).

Установка светодиодной ленты в приборную панель. ВАЗ 2108 2109 21099

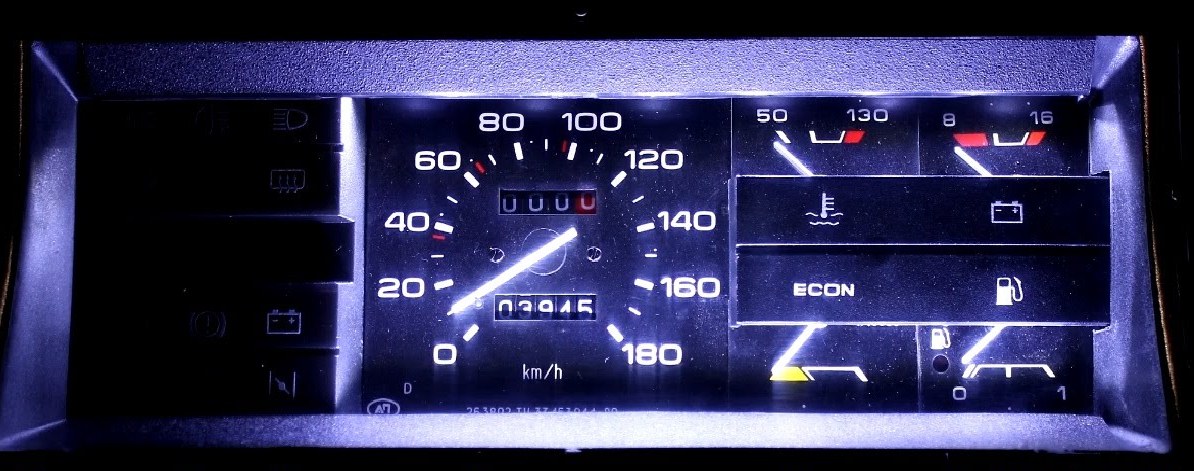

Улучшение и замена подсветки

Для выполнения тюнинга подсветки на ВАЗ 2109 необходимо заменить источники освещения после их демонтажа. Рекомендуется использовать светодиодные лампочки, а при необходимости можно также модифицировать саму шкалу.

Процесс тюнинга состоит из следующих шагов:

1. В первую очередь, снимите стандартную вставку, где находятся шкалы. Уберите все стрелки и отложите их в сторону. Затем в новых накладках сделайте соответствующие отверстия для стрелок. Чтобы избежать залипания стрелок во время работы приборов, отверстия можно сделать немного шире.
2. Далее, извлеките все штатные источники света — просто демонтируйте всю схему и замените старые лампочки на светодиоды. При установке новых источников обязательно соблюдайте полярность, так как ее неправильное подключение может привести к неисправности всей приборной панели.
3. После установки ламп, можно приступить к доработке шкал. Возьмите новые накладки и с помощью флуоресцентной краски или маркера раскрасьте цифры на шкалах. Эти материалы помогут сделать цифры более яркими и заметными при диодном освещении.
4. Когда тюнинг подсветки завершен, аккуратно установите обратно схему, а сверху разместите новые накладки. Будьте внимательны при монтаже, чтобы не повредить элементы щитка.

Видео «Инструкция по замене тросика спидометра на ВАЗ 2109»

Если спидометр на вашей «девятке» перестал функционировать, вы можете самостоятельно отремонтировать его. В видео ниже представлена подробная инструкция по замене троса, подготовленная автором ролика Vladimir Edwin.

Замена тросика спидометра ваз 2108, 2109, 21099 (Высокая панель) + Проклейка панели

Современные технологии для панели приборов

Современные технологии открывают новые горизонты для модернизации панели приборов на автомобилях, в том числе и на «Девятке». Внедрение цифровых технологий, использование сенсорных экранов и интеграция с мобильными устройствами позволяют значительно улучшить функциональность и удобство эксплуатации автомобиля.

Одним из самых популярных решений является замена традиционных аналоговых приборов на цифровые. Цифровые дисплеи обеспечивают более точные показания и возможность настройки отображаемой информации. Например, можно настроить отображение не только скорости и оборотов двигателя, но и дополнительных параметров, таких как температура масла, давление в шинах и даже навигационные данные. Это позволяет водителю получать всю необходимую информацию в одном месте, что значительно упрощает управление автомобилем.

Кроме того, современные панели приборов могут быть оснащены сенсорными экранами, которые позволяют управлять различными функциями автомобиля, не отвлекаясь от дороги. Например, можно легко переключать радиостанции, настраивать климат-контроль или просматривать навигацию, просто касаясь экрана. Это делает управление автомобилем более интуитивным и удобным.

Интеграция с мобильными устройствами также становится важным аспектом модернизации панели приборов. С помощью Bluetooth и других технологий можно подключить смартфон к автомобилю, что позволяет использовать приложения для навигации, музыки и даже диагностики автомобиля. Это открывает новые возможности для водителей, позволяя им оставаться на связи и получать актуальную информацию в режиме реального времени.

Не стоит забывать и о эстетической стороне вопроса. Современные панели приборов могут быть выполнены в различных стилях и цветах, что позволяет владельцам «Девятки» адаптировать интерьер своего автомобиля под свои предпочтения. Использование светодиодов для подсветки приборов и элементов управления добавляет современности и делает панель более привлекательной.

В заключение, модернизация панели приборов на «Девятке» с использованием современных технологий не только улучшает функциональность автомобиля, но и делает его более комфортным и безопасным для водителя и пассажиров. Внедрение цифровых дисплеев, сенсорных экранов и интеграция с мобильными устройствами открывают новые горизонты для улучшения пользовательского опыта и повышения уровня безопасности на дороге.

Индивидуальный дизайн и кастомизация

Одним из самых привлекательных аспектов модернизации панели приборов на «Девятке» является возможность индивидуального дизайна и кастомизации. В отличие от стандартного оформления, которое предлагает завод-изготовитель, кастомизация позволяет владельцам автомобилей создать уникальный стиль, отражающий их личные предпочтения и характер.

Первым шагом в этом процессе является выбор цветовой схемы. Многие автовладельцы предпочитают яркие и насыщенные цвета, которые выделяют панель на фоне интерьера автомобиля. Например, использование светодиодной подсветки в различных оттенках может не только улучшить видимость приборов в темное время суток, но и создать атмосферу, соответствующую настроению водителя. Существуют даже специальные комплекты для изменения цвета подсветки, которые можно установить самостоятельно.

Следующий аспект кастомизации — это замена стандартных стрелок и циферблатов. На рынке представлено множество вариантов, от спортивных и агрессивных до классических и элегантных. Замена стрелок на более выразительные или нестандартные формы может значительно изменить восприятие панели. Кроме того, можно использовать специальные наклейки или пленки для циферблатов, которые позволят добавить уникальные графические элементы, такие как логотипы или оригинальные шрифты.

Не менее важным элементом является установка дополнительных приборов. Многие владельцы «Девяток» стремятся расширить функционал своей панели, добавляя такие устройства, как тахометры, манометры, термометры и даже мультимедийные системы. Эти приборы могут быть установлены в специальные места на панели или в виде дополнительных блоков, что позволяет создать более информативную и удобную для восприятия приборную панель.

Также стоит обратить внимание на материалы, используемые для отделки панели. Замена стандартного пластика на более качественные и приятные на ощупь материалы, такие как алькантара или карбон, может значительно улучшить общий вид и тактильные ощущения от взаимодействия с панелью. Использование кожаных вставок или декоративных элементов из дерева также добавит нотку роскоши и индивидуальности.

Наконец, стоит упомянуть о возможности интеграции современных технологий. Установка цифровых дисплеев вместо традиционных аналоговых приборов позволяет не только улучшить читаемость информации, но и добавить множество дополнительных функций, таких как GPS-навигация, бортовой компьютер и даже возможность подключения смартфона. Это делает панель не только более стильной, но и значительно более функциональной.

Таким образом, индивидуальный дизайн и кастомизация панели приборов на «Девятке» открывают широкие возможности для самовыражения и улучшения функциональности автомобиля. Каждый владелец может создать уникальный стиль, который будет отражать его личность и предпочтения, а также повысить комфорт и безопасность в процессе вождения.

Установка дополнительных функций и датчиков

Современные автомобили оснащены множеством функций и датчиков, которые делают вождение более комфортным и безопасным. Однако, владельцы классических моделей, таких как «Девятка», могут столкнуться с нехваткой таких возможностей. Установка дополнительных функций и датчиков на панель приборов «Девятки» может значительно улучшить пользовательский опыт и повысить безопасность на дороге.

Первым шагом в модернизации панели приборов является выбор необходимых датчиков. Наиболее популярными являются:

• Температурный датчик двигателя: Позволяет следить за температурой охлаждающей жидкости, что помогает избежать перегрева двигателя.
• Датчик давления масла: Информирует водителя о состоянии смазочной системы, что критически важно для предотвращения серьезных поломок.
• Датчик уровня топлива: Обеспечивает более точные данные о количестве топлива в баке, что позволяет избежать неожиданных остановок.
• Вольтметр: Позволяет следить за состоянием аккумулятора и генератора, что особенно важно для поддержания работоспособности электрооборудования.

После выбора необходимых датчиков, следующим этапом является их установка. Для этого потребуется:

1. Подготовить место на панели для новых приборов. Это может быть сделано с помощью специальных рамок или переходников, которые позволяют аккуратно интегрировать новые датчики в существующую панель.
2. Подключить датчики к бортовой сети автомобиля. Это может потребовать знаний в области электрики, так как необходимо правильно соединить провода и обеспечить надежный контакт.
3. Настроить приборы. Некоторые датчики могут требовать калибровки для точного отображения данных.

Важно учитывать, что установка дополнительных функций может потребовать изменения в проводке автомобиля. Поэтому рекомендуется использовать качественные материалы и инструменты, а также следовать инструкциям производителей датчиков. Если у вас нет опыта в электромонтажных работах, лучше обратиться к специалистам.

Кроме того, можно рассмотреть возможность установки мультимедийной системы, которая не только улучшит функциональность панели, но и добавит современные элементы, такие как Bluetooth, GPS-навигация и поддержка различных форматов аудио и видео. Это значительно повысит комфорт во время поездок.

В заключение, установка дополнительных функций и датчиков на панель приборов «Девятки» — это не только способ улучшить функциональность автомобиля, но и возможность сделать его более безопасным и удобным для ежедневного использования. С правильным подходом и вниманием к деталям, модернизация панели приборов может стать увлекательным и полезным проектом для любого автолюбителя.
