Панель приборов Audi 80, включая модели A4 B3, B4 и B5, предоставляет водителю информацию о состоянии автомобиля. В этой статье мы рассмотрим элементы щитка приборов, возможные неисправности и процесс снятия и ремонта панели. Эти знания помогут владельцам Audi 80 лучше понимать работу автомобиля и самостоятельно решать проблемы, что сэкономит время и деньги на сервисе.
Описание и расположение индикаторов и приборов на панели

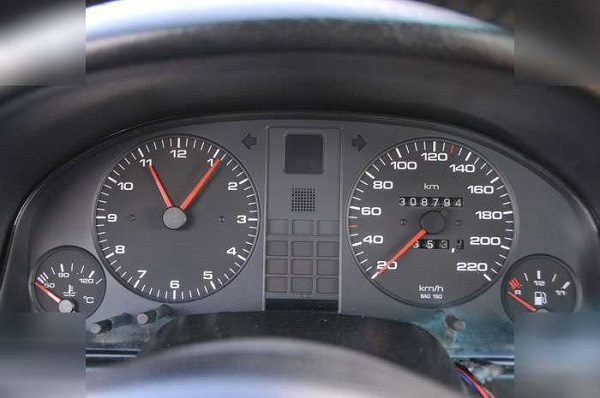

Приборная панель Audi 80 состоит из различных приборов, индикаторов и сигнализаторов.
Эти устройства предоставляют водителю актуальную информацию о техническом состоянии автомобиля, работе двигателя и других системах управления, поэтому важно, чтобы они были хорошо видны и информативны. Многие автолюбители устанавливают светодиодную подсветку панели, что не только улучшает видимость в темное время суток, но и придает интерьеру уникальный стиль (автор видео — Никита Лосев).
Каждому водителю следует знать значение каждого значка и сигнализатора.
В Audi 80 можно получить следующую информацию о:
- текущем состоянии двигателя и систем управления;
- скорости движения автомобиля и оборотах двигателя;
- возможных неисправностях;
- правильности эксплуатации и других аспектах.
К основным контрольно-измерительным приборам можно отнести:
- спидометр;
- тахометр;
- сигнализатор уровня масла;
- контрольную лампочку зарядки аккумулятора;
- индикатор температуры охлаждающей жидкости;
- одометр.
Комплектация панели может варьироваться в зависимости от модели, Audi 80 A4 и Audi 80 B4 могут иметь различия. В ее состав могут входить различные рычаги, переключатели, а также измерительные и контролирующие устройства.
Кроме того, приборная панель включает в себя управляющие элементы:
- подсветку;
- кнопки управления аудиосистемой;
- рычаг регулировки переднего света;
- настройку яркости.
Возможные неисправности
Неисправности панели приборов могут привести к снижению ее информативности. Неверные показания измерительных и контрольных устройств способны вызвать аварийные ситуации на дороге, поэтому важно следить за их работоспособностью.
Ниже представлены возможные проблемы:
- Приборка не включается, так как на нее не подается напряжение. Это может быть вызвано окислением контактов.
- Лампочки гаснут, а приборы с измерительными шкалами не функционируют. Вероятно, клеммы или контакты на плате приборки окислились.
- Контакты могут отваливаться или трескаться.
- Возможна неисправность платы.
- Лампочки-индикаторы могут перегореть.
- Стрелки приборов могут колебаться. Причиной этого, скорее всего, является проблема с микросхемой.
- При неисправности стабилизатора не работают указатели температуры двигателя и давления масла.
| Раздел панели приборов | Описание и назначение | Важные моменты и советы |
|---|---|---|
| Спидометр и тахометр | Спидометр: Показывает текущую скорость автомобиля в км/ч (или милях/ч). Тахометр: Показывает обороты двигателя в минуту (x1000). | Спидометр: Следите за скоростью, чтобы не превышать разрешенные лимиты. Тахометр: Избегайте длительной работы двигателя на высоких оборотах (красная зона), это может привести к износу. |
| Указатель уровня топлива | Показывает количество топлива в баке. Обычно имеет шкалу от «E» (Empty — пусто) до «F» (Full — полный). | Не допускайте полного опустошения бака, это может повредить топливный насос. Заправляйтесь заранее, особенно в дальних поездках. |
| Указатель температуры охлаждающей жидкости | Показывает температуру двигателя. Нормальная рабочая температура обычно находится в середине шкалы. | Если стрелка постоянно находится в красной зоне, это указывает на перегрев двигателя. Немедленно остановитесь и заглушите двигатель. Обратитесь в сервис. |
| Индикаторы и контрольные лампы | Различные символы, загорающиеся при определенных условиях или неисправностях. Делятся на предупреждающие (красные/желтые) и информационные (зеленые/синие). | Красные: Требуют немедленного внимания (например, низкое давление масла, неисправность тормозной системы). Желтые: Указывают на менее критичные проблемы, но требуют проверки (например, низкий уровень омывающей жидкости, неисправность двигателя — «Check Engine»). Зеленые/Синие: Информируют о включенных функциях (например, дальний свет, поворотники). |
| Дисплей бортового компьютера (FIS/MMI) | Отображает различную информацию: расход топлива, запас хода, средняя скорость, время в пути, сообщения о неисправностях, навигация (если есть). | Используйте кнопки на руле или панели для переключения между режимами. Следите за сообщениями о неисправностях и рекомендациями. |
| Индикатор непристегнутого ремня безопасности | Загорается, если водитель или пассажир не пристегнут ремнем безопасности. Обычно сопровождается звуковым сигналом. | Всегда пристегивайтесь ремнем безопасности перед началом движения. Это ваша безопасность. |
| Индикатор подушек безопасности (SRS) | Загорается при запуске двигателя и должен погаснуть через несколько секунд. Если горит постоянно, указывает на неисправность системы. | Немедленно обратитесь в сервис, если индикатор горит постоянно. Неисправность подушек безопасности может быть опасной. |
| Индикатор давления масла | Загорается при низком давлении масла в двигателе. Красный индикатор! | Если загорелся во время движения, немедленно остановитесь и заглушите двигатель. Проверьте уровень масла. Если уровень в норме, но индикатор горит, не продолжайте движение и обратитесь в сервис. |
| Индикатор заряда аккумулятора | Загорается при запуске двигателя и должен погаснуть. Если горит постоянно, указывает на проблему с зарядкой аккумулятора (генератор, ремень). | Если горит во время движения, это может привести к разрядке аккумулятора и остановке автомобиля. Обратитесь в сервис. |
| Индикатор стояночного тормоза | Загорается, когда стояночный тормоз активирован. | Убедитесь, что индикатор погас перед началом движения. Движение с активированным стояночным тормозом может повредить тормозную систему. |
| Индикатор ABS (антиблокировочная система) | Загорается при запуске двигателя и должен погаснуть. Если горит постоянно, указывает на неисправность системы ABS. | При неисправности ABS торможение будет работать, но без антиблокировочной функции. Обратитесь в сервис. |
| Индикатор ESP/ESC (система стабилизации) | Загорается при срабатывании системы (например, при заносе). Если горит постоянно, указывает на неисправность системы. | Если горит постоянно, система стабилизации не работает. Будьте осторожны, особенно на скользкой дороге. Обратитесь в сервис. |
| Индикатор низкого уровня омывающей жидкости | Загорается, когда уровень омывающей жидкости в бачке становится низким. | Долейте омывающую жидкость. |
| Индикатор низкого давления в шинах (TPMS) | Загорается, если давление в одной или нескольких шинах ниже нормы. | Проверьте давление во всех шинах и доведите его до рекомендованного. Если индикатор продолжает гореть после подкачки, возможно, есть прокол или неисправность датчика. |
Интересные факты
Вот несколько интересных фактов о панели приборов автомобилей Audi A4:
-
Интерактивные дисплеи: Современные модели Audi A4 оснащены высокотехнологичными виртуальными кокпитами, которые заменяют традиционные аналоговые приборы на полностью цифровые экраны. Это позволяет водителю настраивать отображение информации, включая навигацию, мультимедиа и данные о состоянии автомобиля, в зависимости от своих предпочтений.
-
Индикация состояния автомобиля: Панель приборов Audi A4 предоставляет не только стандартные показатели скорости и уровня топлива, но и информацию о состоянии систем автомобиля, таких как давление в шинах, уровень масла и даже предупреждения о необходимости технического обслуживания. Это помогает владельцам поддерживать автомобиль в хорошем состоянии и предотвращать возможные проблемы.
-
Адаптивные функции: В некоторых моделях Audi A4 панель приборов может адаптироваться в зависимости от режима вождения (например, «Спорт», «Комфорт» или «Авто»). Это меняет не только отображаемую информацию, но и стиль графики, что позволяет водителю лучше сосредоточиться на управлении в зависимости от условий дороги и стиля вождения.
Инструкция по монтажу и ремонту
Если приборы и указатели начали работать некорректно, а лампочки время от времени мигают, стоит разобрать панель и провести ремонт.
Для этого следует выполнить следующие шаги:
- Сначала необходимо снять верхнюю крышку под рулевым переключателем. Для этого открутите два винта снизу и потяните крышку вверх и на себя.
- Затем снимите сам приборный щиток, открутив два винта.
- Вытащите щиток, потянув его на себя. Чтобы полностью демонтировать его, отключите все разъемы. Для отключения бортового компьютера (если он имеется) или блока миниконтроля, нажмите на усики. Перед отключением 26-контактного разъема поднимите защелку с помощью отвертки и откройте замок.
- Открутив три винта, в зависимости от комплектации, снимите либо бортовой компьютер, либо блок миниконтроля.
- Чтобы демонтировать плату приборов, сначала уберите регулятор подсветки. Под ним находится винт, который крепит плату к корпусу.
- На следующем этапе открутите все винты, которые фиксируют плату к корпусу, а также крепления указателей уровня топлива и температуры, и отсоедините разъем спидометра.
- Потянув вверх, аккуратно снимите плату.
- Далее проведите визуальный осмотр. Проверьте качество пайки. Пропаяйте все подозрительные участки. Будьте осторожны, чтобы флюс не попал между контактами. Если он все же затек, удалите его иголкой и протрите спиртосодержащим раствором.
- После завершения ремонта соберите все в обратном порядке.
Фотогалерея «Снятие и ремонт приборки»

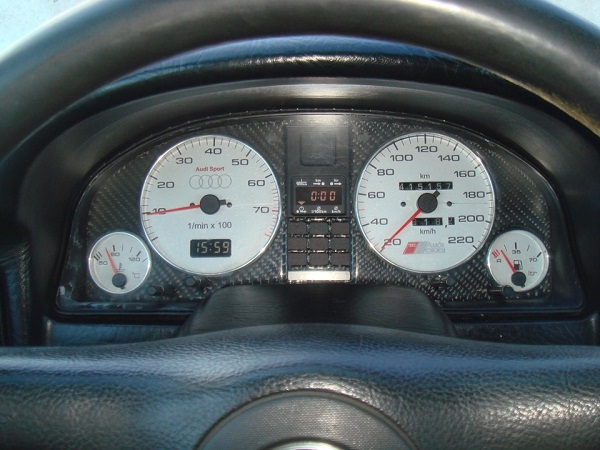

Понимание устройства приборной панели открывает возможности для ее тюнинга, включая установку светодиодной подсветки и замену измерительных приборов. Это позволит создать уникальный стиль и подчеркнуть индивидуальность вашего автомобиля.
Видео «Разборка приборной панели Ауди 80 B3 »
В данном видео демонстрируется процесс разборки приборной панели автомобиля Ауди 80 B3 (автор ролика — Vasja Dusyn).
![Как разобрать приборку Ауди 80 в3 [ 2015 @ ]](https://i.ytimg.com/vi/nDsRQhFHuLM/maxresdefault.jpg)
Советы по настройке и персонализации панели приборов
Панель приборов в Audi A4 не только информирует водителя о состоянии автомобиля, но и предоставляет множество возможностей для настройки и персонализации. Правильная настройка панели может значительно улучшить комфорт и удобство вождения. Вот несколько советов, которые помогут вам максимально использовать функционал панели приборов вашего автомобиля.
1. Изменение стиля отображения информации
Audi A4 предлагает несколько стилей отображения информации на панели приборов. Вы можете выбрать между классическим и спортивным режимами, а также настроить цветовую гамму. Для этого перейдите в меню настроек на центральном дисплее, выберите раздел «Панель приборов» и выберите желаемый стиль. Это позволит вам адаптировать внешний вид панели под свои предпочтения и стиль вождения.
2. Настройка отображения информации
В зависимости от ваших предпочтений, вы можете настроить, какая информация будет отображаться на панели приборов. Например, вы можете выбрать отображение текущей скорости, оборотов двигателя, расхода топлива или навигационных указаний. Для этого зайдите в меню настроек и выберите раздел «Информация на панели». Здесь вы сможете включить или отключить различные элементы, а также изменить их порядок отображения.
3. Использование функции виртуального кокпита
Если ваша Audi A4 оснащена виртуальным кокпитом, вы можете воспользоваться его расширенными возможностями. Виртуальный кокпит позволяет не только изменять стиль отображения, но и настраивать различные виджеты, такие как карты навигации, информацию о музыке и другие функции. Для доступа к настройкам виртуального кокпита используйте кнопки на руле или управляйте через центральный дисплей.
4. Настройка предупреждений и уведомлений
Панель приборов также может отображать различные предупреждения и уведомления, такие как низкий уровень топлива, необходимость обслуживания или предупреждения о безопасности. Вы можете настроить уровень чувствительности этих уведомлений в меню «Настройки» > «Предупреждения». Это позволит вам получать только наиболее важные уведомления, избегая излишнего отвлечения во время вождения.
5. Регулировка яркости и контрастности
Яркость и контрастность панели приборов могут быть отрегулированы в зависимости от условий освещения. В меню настроек вы найдете опцию для изменения яркости, что особенно полезно при вождении в темное время суток или в условиях яркого солнечного света. Убедитесь, что яркость панели настроена так, чтобы информация была четко видна, но не отвлекала вас от дороги.
6. Обновление программного обеспечения
Регулярные обновления программного обеспечения могут улучшить функциональность панели приборов и добавить новые функции. Убедитесь, что программное обеспечение вашего автомобиля обновлено до последней версии. Вы можете проверить наличие обновлений через меню настроек или обратиться к официальному дилеру Audi для получения помощи.
Следуя этим советам, вы сможете настроить панель приборов вашего Audi A4 так, чтобы она соответствовала вашим личным предпочтениям и обеспечивала максимальный комфорт во время вождения. Не забывайте периодически проверять настройки, чтобы адаптировать их под изменяющиеся условия и ваши потребности.
Обзор дополнительных функций и опций панели приборов
Панель приборов автомобиля Audi A4 не только информирует водителя о текущем состоянии автомобиля, но и предлагает множество дополнительных функций и опций, которые делают управление более удобным и безопасным. Рассмотрим подробнее, какие возможности предоставляет панель приборов и как их использовать.
Цифровая приборная панель
Современные модели Audi A4 оснащены цифровой приборной панелью, которая предоставляет возможность настраивать отображение информации в зависимости от предпочтений водителя. Пользователь может выбрать различные режимы отображения, такие как спортивный, классический или навигационный. В каждом из режимов можно настроить, какие данные будут отображаться, например, скорость, обороты двигателя, навигационные указания и даже информацию о состоянии автомобиля.
Информационно-развлекательная система
Панель приборов Audi A4 интегрирована с информационно-развлекательной системой MMI (Multi Media Interface). Это позволяет водителю управлять мультимедийными функциями, такими как музыка, телефонные звонки и навигация, непосредственно с панели приборов. С помощью сенсорного экрана или кнопок на руле можно легко переключаться между различными источниками звука, настраивать громкость и выбирать треки.
Читайте также:
Системы помощи водителю
Панель приборов также отображает информацию о системах помощи водителю, таких как адаптивный круиз-контроль, система предупреждения о выходе из полосы движения и парковочные ассистенты. Эти функции помогают водителю поддерживать безопасное расстояние до впереди идущего автомобиля, предотвращать случайные отклонения от полосы и облегчать процесс парковки. Информация о состоянии этих систем отображается в виде иконок и предупреждений на панели приборов.
Настройки автомобиля
Владельцы Audi A4 могут использовать панель приборов для доступа к различным настройкам автомобиля. Это включает в себя регулировку освещения, настройку климат-контроля и управление системами безопасности. Например, можно настроить автоматическое включение фар при снижении уровня освещенности или изменить параметры работы системы контроля давления в шинах.
Диагностика и предупреждения
Панель приборов также служит важным инструментом для диагностики состояния автомобиля. Она отображает предупреждения о неисправностях, таких как низкий уровень масла, перегрев двигателя или проблемы с тормозами. Важно обращать внимание на эти сигналы, так как они могут указывать на необходимость немедленного обслуживания или ремонта автомобиля.
Персонализация
Одной из ключевых особенностей панели приборов Audi A4 является возможность персонализации. Водитель может настроить отображение информации, выбрать цветовую схему и даже изменить шрифт. Это позволяет создать уникальный интерфейс, который будет соответствовать индивидуальным предпочтениям и стилю вождения.
Таким образом, панель приборов Audi A4 предлагает множество дополнительных функций и опций, которые делают вождение более комфортным и безопасным. Знание о том, как использовать эти возможности, поможет владельцам автомобилей максимально эффективно использовать свой автомобиль и наслаждаться каждой поездкой.
Часто задаваемые вопросы о панели приборов Ауди А4
Каковы основные функции панели приборов Ауди А4?
Панель приборов Ауди А4 является центральным элементом управления и отображения информации для водителя. Она включает в себя несколько ключевых компонентов, таких как спидометр, тахометр, индикаторы уровня топлива и температуры двигателя, а также различные предупреждающие сигналы. Спидометр отображает текущую скорость автомобиля, в то время как тахометр показывает обороты двигателя, что позволяет водителю оптимально переключать передачи и избегать перегрева двигателя.
Что означают различные индикаторы на панели приборов?
На панели приборов Ауди А4 присутствует множество индикаторов, каждый из которых выполняет свою функцию. Например, индикатор масла сигнализирует о низком уровне масла или его загрязнении, а индикатор тормозной системы предупреждает о возможных проблемах с тормозами. Индикатор ABS указывает на неисправность системы антиблокировки тормозов, а индикатор подушки безопасности сигнализирует о проблемах с системой безопасности. Важно внимательно следить за этими индикаторами, так как они могут указывать на необходимость срочного обслуживания автомобиля.
Как настроить панель приборов под свои нужды?
Ауди А4 предлагает множество возможностей для настройки панели приборов. В зависимости от модели и года выпуска, водители могут изменять отображение информации на дисплее, выбирать между различными стилями отображения и настраивать параметры, такие как яркость подсветки. Для этого необходимо воспользоваться меню настроек, доступным через мультимедийную систему автомобиля. В некоторых моделях также предусмотрены функции, позволяющие отображать информацию о навигации, аудиосистеме и других параметрах прямо на панели приборов.
Как диагностировать проблемы с панелью приборов?
Если на панели приборов Ауди А4 загораются предупреждающие индикаторы или возникают другие проблемы, важно провести диагностику. Первым шагом является проверка всех индикаторов на наличие ошибок. Если какой-либо из индикаторов не работает, это может указывать на неисправность самого прибора или проводки. В таких случаях рекомендуется обратиться к специалисту для проведения компьютерной диагностики, которая поможет выявить точные причины неисправностей и предложить пути их устранения.
Как ухаживать за панелью приборов?
Уход за панелью приборов Ауди А4 включает в себя регулярную чистку и проверку состояния всех элементов. Для чистки рекомендуется использовать мягкие ткани и специальные средства, предназначенные для автомобильных поверхностей. Избегайте использования абразивных материалов, которые могут повредить поверхность панели. Также стоит следить за тем, чтобы на панели не скапливалась пыль и грязь, так как это может повлиять на видимость индикаторов и общую эстетику интерьера автомобиля.
