В статье рассмотрим щиток и приборную панель автомобиля Лада Гранта, акцентируя внимание на основных индикаторах, их обозначениях, возможных неисправностях и способах устранения. Понимание работы приборной панели важно для безопасности на дороге и своевременного реагирования на проблемы с автомобилем. Также предложим советы по ремонту и тюнингу, что поможет владельцам Лада Гранта поддерживать автомобиль в исправном состоянии и улучшать его функциональность и внешний вид.

Описание и расположение индикаторов и приборов на панели

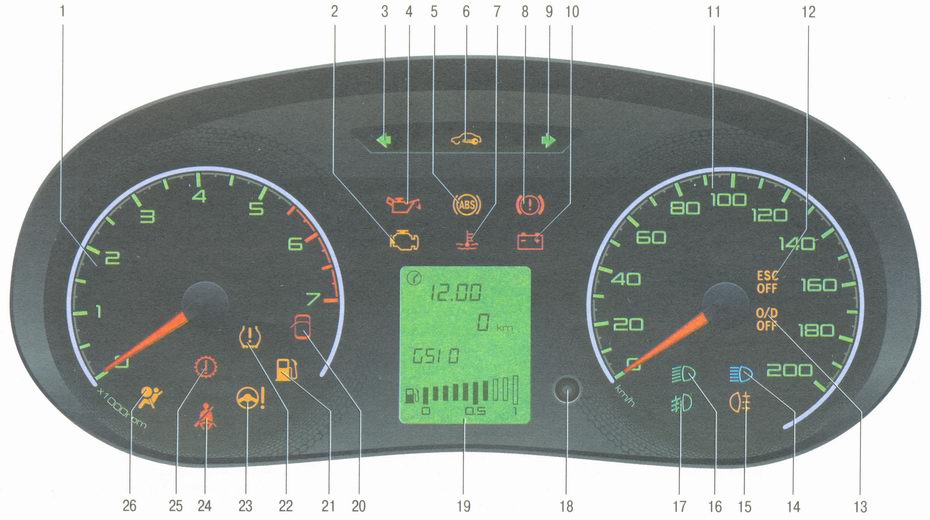

Для начала рассмотрим описание комбинации приборов Лада Гранта, схема которой представлена выше. Она включает в себя следующие элементы:

1. Тахометр — этот прибор показывает частоту вращения коленчатого вала в текущий момент.
2. Индикатор неисправностей системы управления двигателем.
3. Левый указатель поворота.
4. Датчик давления масла в двигателе. Если он загорается после запуска двигателя, стоит проверить уровень масла в системе. Низкий уровень может указывать на утечку.
5. Индикатор антиблокировочной системы тормозов.
6. Лампочка иммобилайзера — штатной противоугонной системы, которая блокирует запуск двигателя при попытке несанкционированного доступа к автомобилю.
7. Индикатор перегрева охлаждающей жидкости, который загорается при достижении температуры двигателя 115 градусов.
8. Лампочка, сигнализирующая о неисправности тормозной системы, обычно связанная с недостатком тормозной жидкости в бачке.
9. Правый указатель поворота.
10. Индикатор разряда аккумулятора.
11. Спидометр, показывающий текущую скорость автомобиля. Датчик скорости, передающий информацию на шкалу, установлен на картере трансмиссии.
12. Индикатор включения системы курсовой устойчивости.
13. Лампочка, запрещающая включение повышенной передачи (обычно не используется).
14. Индикатор дальнего света.
15. Символ включения задних противотуманок.
16. Лампочка ближнего света.
17. Индикатор передних противотуманок.
18. Кнопка для сброса суточного пробега.
19. Жидкокристаллический экран, на котором отображаются данные о последней поездке, включая пробег. В зависимости от комплектации автомобиля, информация на экране может варьироваться. Обычно отображается время, пробег, температура воздуха, параметры бортового компьютера, уровень топлива и подсказки по переключению передач.
20. Индикатор незапертых дверей.
21. Символ остатка топлива в баке.
22. Индикатор низкого давления в шинах.
23. Сигнальная лампа работы электроусилителя руля. Если она горит при работающем двигателе, это может указывать на проблемы в системе.
24. Символ, сигнализирующий о непристегнутых ремнях безопасности.
25. Индикатор неисправностей двигателя, который в большинстве случаев не используется.
26. Символ состояния системы. Он загорается при включении зажигания для тестирования. Если индикатор продолжает гореть после запуска двигателя, это может указывать на неисправности, и стоит обратиться в сервис. В случае аварии, если индикатор горит, подушка безопасности может не сработать или сработать в неподходящий момент, что может привести к серьезным последствиям (автор — канал Лада Гранта Фан).

https://youtube.com/watch?v=7y3d1UjXq3M

Лада гранта. Индикаторы на панели приборов. Что обозначают?

Возможные неисправности

Если с описанием все ясно, давайте перейдем к неисправностям. Как и любой другой автомобиль, Лада Гранта может сталкиваться с различными поломками.

Какие неисправности могут возникнуть в работе контрольного щитка:

1. Поломка приборной панели. Если щиток вышел из строя, может проявиться множество симптомов. Например, могут перестать функционировать как отдельные устройства, так и все сразу. В таком случае проблема может заключаться в питании устройства или в его плате. Лучше всего доверить ремонт профессионалам.

2. Неполадки в работе приборной панели. Например, когда все двери закрыты, а индикатор незапертых дверей продолжает гореть, или же оптика не включена, но лампочка на щитке мигает. Обычно в таких ситуациях проблема кроется именно в плате (если датчики исправны). Если дело в плате, то иногда помогает прошивка приборной панели, но это не всегда эффективно. Также стоит проверить работоспособность датчиков, так как неисправный датчик может быть причиной мигания лампочек на щитке.

3. Отсутствие подсветки приборов. Если все лампочки подсветки не работают, вероятнее всего, проблема заключается в перегоревшем предохранителе или поврежденном проводе или разъеме. Для проверки проводки можно использовать мультиметр.

4. Не функционирует часть лампочек или одна из них. В этом случае причина может заключаться в перегорании лампы. Для ее замены необходимо демонтировать панель приборов Лада Гранта и заменить выгоревшие лампы.

5. Индикатор на приборной панели не загорается. Например, вы включаете оборудование, а соответствующая лампочка не светится. Это может быть связано с неисправностью самого индикатора (лампа меняется аналогичным образом) или с поломкой датчика. Также возможно, что контакт лампочки с проводкой плохой.

6. Поломка спидометра. Причина неисправности может заключаться в плате или датчике скорости, установленном на приборной панели. Аналогичная ситуация может наблюдаться и с датчиками уровня топлива и температуры двигателя. Если они не работают или показывают неверные значения, стоит искать проблему в контроллерах, проводке или плате. Не исключено, что устройства просто не функционируют из-за плохого контакта.

Интересные факты

Вот несколько интересных фактов о характеристиках щитка и приборной панели автомобиля Лада Гранта:

1. Дизайн и функциональность: Приборная панель Лады Гранта отличается современным и лаконичным дизайном, который сочетает в себе как аналоговые, так и цифровые элементы. Это позволяет водителю быстро воспринимать информацию о скорости, оборотах двигателя и уровне топлива, что делает управление автомобилем более удобным и безопасным.

2. Информативность: Щиток приборов Лады Гранта включает в себя не только стандартные показатели, такие как спидометр и тахометр, но и дополнительные индикаторы, такие как температура охлаждающей жидкости и давление масла. Некоторые комплектации также могут иметь бортовой компьютер, который предоставляет информацию о расходе топлива, пробеге и других параметрах, что помогает водителю лучше контролировать состояние автомобиля.

3. Эргономика и доступность: Приборная панель Лады Гранта спроектирована с учетом удобства водителя. Все элементы управления расположены так, чтобы их было легко достигать и использовать, что особенно важно для длительных поездок. Кроме того, контрастные цвета и подсветка приборов обеспечивают хорошую видимость в любых условиях освещения.

Инструкция по демонтажу

Для снятия приборной панели следует придерживаться следующей инструкции:

1. В первую очередь снимите крышку блока предохранителей, которая находится слева от руля.
2. Открутите три винта, которые удерживают пластиковую облицовку контрольного щитка.
3. Уберите облицовку, затем выкрутите еще четыре винта, крепящие приборную панель. Аккуратно потяните ее на себя.
4. Далее, зажмите фиксатор разъема с проводами и отключите его от контрольного щитка.
5. Снимите узел и выполните его ремонт или замену. Сборка производится в обратном порядке.

Видео «Идея для тюнинга приборки Гранты»

Посмотрите видео ниже, чтобы узнать, как функционирует тюнингованный щиток для автомобиля Лада Гранта (автор — Сергей Синяков).

Тюнинг панели приборов ГРАНТА.(СПОРТ)мой тел.+79171511075

Материалы и качество сборки щитка

Щиток приборов автомобиля Лада Гранта выполнен из различных материалов, которые обеспечивают как долговечность, так и эстетическую привлекательность. Основным материалом, использованным в конструкции щитка, является высококачественный пластик, который обладает хорошими эксплуатационными характеристиками. Пластик не только легкий, но и устойчивый к воздействию ультрафиолетовых лучей, что предотвращает выгорание и потускнение поверхности со временем.

Внутренние элементы щитка, такие как шкалы и индикаторы, выполнены с использованием современных технологий печати, что обеспечивает четкость и читаемость информации. Для повышения визуального восприятия используются контрастные цвета и подсветка, что особенно важно в условиях недостаточной освещенности. Подсветка приборов выполнена с использованием светодиодов, что обеспечивает равномерное освещение и долговечность работы.

Качество сборки щитка также играет важную роль в общей надежности автомобиля. На производстве Лада Гранта уделяется особое внимание процессу сборки, что позволяет минимизировать зазоры и дефекты. Все элементы щитка плотно подогнаны друг к другу, что исключает появление скрипов и люфтов во время эксплуатации. Важно отметить, что щиток приборов проходит строгий контроль качества на всех этапах производства, что гарантирует его надежность и долговечность.

Кроме того, в конструкции щитка предусмотрены специальные защитные элементы, которые защищают его от механических повреждений и воздействия внешней среды. Это особенно актуально для автомобилей, которые эксплуатируются в сложных условиях, таких как плохие дороги или неблагоприятные климатические условия.

В целом, материалы и качество сборки щитка приборов Лада Гранта обеспечивают не только его функциональность, но и долговечность, что делает его надежным элементом автомобиля на протяжении всего срока службы.

Сравнение с аналогичными моделями автомобилей

При сравнении щитка и приборной панели автомобиля Лада Гранта с аналогичными моделями других производителей, можно выделить несколько ключевых аспектов, которые делают эту модель уникальной и в то же время схожей с конкурентами.

Во-первых, стоит отметить, что щиток приборов Лада Гранта выполнен в традиционном для российских автомобилей стиле. Он включает в себя аналоговые шкалы для отображения скорости, оборотов двигателя, уровня топлива и температуры охлаждающей жидкости. Это решение обеспечивает простоту восприятия информации, что особенно важно для водителей, предпочитающих классические приборы. В отличие от многих современных автомобилей, где используются цифровые дисплеи, Лада Гранта сохраняет привычный формат, что может быть как плюсом, так и минусом в зависимости от предпочтений водителя.

Сравнивая с аналогичными моделями, такими как Renault Logan или Kia Rio, можно заметить, что у конкурентов часто используются более современные решения, включая комбинированные дисплеи, которые могут отображать дополнительную информацию, такую как средний расход топлива, пробег и даже навигационные данные. В этом плане Лада Гранта выглядит несколько устаревшей, однако это также может быть воспринято как преимущество для тех, кто ценит простоту и надежность.

Что касается дизайна приборной панели, то у Лада Гранта он достаточно лаконичен и функционален. Пластиковые материалы, используемые в отделке, могут показаться менее качественными по сравнению с более дорогими моделями, такими как Volkswagen Polo, где используются более высококачественные отделочные материалы и более продуманный дизайн. Однако, для своего ценового сегмента, Лада Гранта предлагает вполне приемлемый уровень отделки, который удовлетворяет потребности большинства пользователей.

Также стоит отметить, что в Лада Гранта предусмотрены все необходимые элементы управления, такие как кнопки для управления мультимедийной системой и климат-контролем, которые расположены удобно и интуитивно. В аналогичных моделях, таких как Hyundai Solaris, управление может быть более сложным и требовать привыкания, что делает Лада Гранта более удобной для водителей, не желающих тратить время на изучение сложных интерфейсов.

В заключение, можно сказать, что щиток и приборная панель Лада Гранта, хотя и не отличаются современными технологиями, предлагают надежность и простоту, что делает их конкурентоспособными в своем классе. При сравнении с аналогичными моделями, важно учитывать не только функциональность, но и личные предпочтения водителя, которые могут сыграть решающую роль в выборе автомобиля.

Советы по уходу и обслуживанию приборной панели

Приборная панель автомобиля Лада Гранта является важным элементом, который не только информирует водителя о состоянии автомобиля, но и создает общее впечатление о салоне. Чтобы приборная панель служила долго и сохраняла свой первоначальный вид, необходимо соблюдать несколько простых правил по уходу и обслуживанию.

1. Регулярная очистка

Для поддержания приборной панели в чистоте рекомендуется регулярно протирать ее мягкой, сухой тканью. Это поможет избежать накопления пыли и грязи, которые могут повредить поверхность. Важно использовать специальные средства для ухода за автомобилем, которые не содержат агрессивных химикатов, чтобы не повредить пластик и другие материалы.

2. Защита от солнечных лучей

Солнечные лучи могут негативно сказаться на состоянии приборной панели, вызывая выцветание и трещины. Рекомендуется использовать защитные экраны или солнцезащитные козырьки, когда автомобиль стоит на солнце. Также можно рассмотреть возможность использования специальных полиролей, которые защищают от ультрафиолетового излучения.

3. Избегание резких температурных перепадов

Резкие перепады температуры могут привести к деформации и повреждению материалов приборной панели. Не оставляйте автомобиль на морозе или в жару без необходимости. Если вы заметили, что панель нагрелась, дайте ей остыть перед тем, как включать кондиционер или обогреватель.

4. Проверка функциональности приборов

Регулярно проверяйте работу всех приборов на панели, таких как спидометр, тахометр, указатели уровня топлива и температуры. Если вы заметили какие-либо неисправности, такие как мигание лампочек или неправильные показания, обратитесь к специалисту для диагностики и ремонта.

5. Устранение загрязнений

Если на приборной панели появились пятна или загрязнения, которые не удаляются обычной тканью, используйте специальные средства для удаления пятен. Наносите их аккуратно, следуя инструкциям на упаковке, чтобы избежать повреждения поверхности.

6. Обновление программного обеспечения

Если ваша Лада Гранта оснащена современными мультимедийными системами, не забывайте о необходимости обновления программного обеспечения. Это поможет избежать сбоев в работе системы и обеспечит корректное отображение информации на приборной панели.

Соблюдение этих простых рекомендаций поможет сохранить приборную панель автомобиля Лада Гранта в отличном состоянии, продлить срок ее службы и обеспечить комфортные условия для вождения.
