Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

Для чего нужен адсорбер

Перед тем как перейти к вопросу о том, как проверить работу адсорбера, вкратце остановимся на описании работы системы улавливания паров бензина (по-английски называется Evaporative Emission Control — EVAP). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как понятно из названия, система EVAP предназначена для улавливания паров бензина и недопущения попадания их в несгоревшем виде в окружающий воздух. Испарения образуются в топливном баке при нагреве бензина (чаще всего при длительной стоянке под палящим солнцем в теплое время года) или при снижении атмосферного давления (очень редко). Задача системы улавливания топливных испарений состоит в том, чтобы возвращать эти самые испарения во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологической нормой Евро-3 (был принят в Евросоюзе в 1999 году).

Система EVAP состоит из следующих элементов:

• угольного адсорбера;
• электромагнитный клапан продувки адсорбера;
• соединительные трубопроводы.

Также дополнительно имеются жгуты проводов, идущие от электронного блока управления двигателем (ЭБУ) к упомянутому клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то имеет три внешних соединения:

• с топливным баком (через это соединение образованные пары бензина непосредственно попадают в адсорбер);
• с впускным коллектором (с его помощью выполняется продувка адсорбера);
• с атмосферным воздухом через топливный фильтр или отдельный клапан на его входе (обеспечивает перепад давления, которое необходимо для выполнения продувки адсорбера).

Обратите внимание, что на большинстве автомобилей система EVAP включается лишь при разогретом двигателе («на горячую»). То есть, на холодном моторе, а также на его холостых оборотах система неактивна.

Адсорбер представляет собой некую бочку (или аналогичный сосуд), который наполнен перемолотым углем, в котором, собственно, конденсируются пары бензина, после чего они в результате продувки отправляются в систему питания автомобиля. Долгая и исправная работа адсорбера возможна лишь при его регулярной и достаточной вентиляции. Соответственно, проверка адсорбера автомобиля заключается в том, чтобы проверить его целостность (поскольку корпус может ржаветь) и способность конденсировать пары бензина. Еще старые адсорберы пропускают через свою систему уголь, находящийся в них, чем забивают как систему, так и клапан их продувки.

Проверка клапана адсорбера мультиметром

Электромагнитный клапан продувки адсорбера выполняет непосредственно продувку системы от имеющихся в ней испарений бензина. Выполняется это путем его открытия по команде от ЭБУ, то есть, клапан является исполнительным механизмом. Он находится в трубопроводе между адсорбером и впускным коллектором.

Что касается проверки клапана адсорбера, то, во-первых, проверяется факт того, что он не забит угольной пылью или другим мусором, который может попасть в топливную систему при ее разгерметизации извне, а также углем из адсорбера. А во-вторых, проверяется его работоспособность, то есть возможность открытия и закрытия по команде, идущей от электронного блока управления двигателем. Причем проверяется не только наличие самих команд, но и их значение, что выражается во времени, в течение которого клапан должен быть открыт или закрыт.

Интересно, что в двигателях, снабженных турбокомпрессором, разрежение во впускном коллекторе не создается. Поэтому для работы системы в ней предусмотрен еще один двухходовой клапан, срабатывающий и направляющий пары топлива во впускной коллектор (если давление наддува отсутствует) или на впуск компрессора (если давление наддува имеет место).

Обратите внимание, что управление электромагнитным клапаном адсорбера выполняется электронным блоком на основании большого объема информации от датчиков температуры, массового расхода воздуха, положения коленчатого вала и других. На самом деле алгоритмы, по которым построены соответствующие программы, достаточно сложные. Важно знать, что чем больше расход воздуха двигателем — тем больше длительность управляющих импульсов от ЭБУ до клапана и тем сильнее продувка адсорбера.

То есть, важно не напряжение, которое подается на клапан (оно стандартное и равное общему напряжению в автомобильной электрической сети), а его длительность. Существует такое понятие как «скважность продувки адсорбера». Оно скалярное и измеряется в пределах от 0% до 100%. Нулевой порог показывает, что продувки нет вовсе, соответственно, 100% означает, что адсорбер продувается максимально в данный момент времени. Однако на самом деле это значение всегда находится где-то посередине и зависит от условий эксплуатации машины.

Также понятие скважности интересно тем, что его можно измерить с помощью специальных диагностических программ на компьютере. Примером такого программного обеспечения могут служить программы Chevrolet Explorer или OpenDiag Mobile. Последняя отлично подойдет для проверки адсорбера отечественных автомобилей ВАЗ «Приора», «Калина» и других аналогичных моделей. Обратите внимание, что для работы с мобильным приложением необходим дополнительный сканер, например, ELM 327.

Что такое адсорбер в автомобиле, сколько служит, признаки неисправности, как заменить

Вопрос экологии давно стоит ребром перед крупнейшими производителями автомобилей при этом результат достигается многими нововведениями. Среди них — установка адсорбера в автомобиле.

Какие функции несет это устройство? Где оно находится? В чем преимущества и недостатки? Эти и ряд других вопросов требуют рассмотрения в более детальном разрезе.

Что такое адсорбер в машине, для чего он необходим и где расположен?

Сегодня действует европейский стандарт экологии «Евро-3», согласно которого запрещен выброс в атмосферу углеводородных паров, возникающих при сгорании топлива. Для реализации такой задачибыло разработано специальное устройство — адсорбер.

Название прибора произошло от слова адсорбент (впитывающего состава). Узел монтируется в топливной системе транспортного средства с целью поглощения вредных паров, возникающих в процессе испарения топлива.

Абсорбент — активированный уголь, которым наполнен резервуар. Именно он впитывает вредные вещества в момент, когда мотор не работает. В противном случае пары засасываются в трубу впуска и сжигаются в двигателе вместе с горючей смесью.

Такая особенность способствует росту КПД автомобиля. Получается двойной эффект — в атмосферу попадает меньше вредных паров и экономится горючая смесь.

Адсорбер — фильтрующий элемент, который со временем загрязняется, его эффективность снижается.

Главный признак неисправности — «шипение» в момент выкручивания крышки топливного бака. Это происходит из-за того, что топливным парам некуда деваться, и они всеми силами «рвутся» наружу.

Месторасположения адсорбера различается в зависимости от марки и модели автомобиля. Так, в автомобилях ВАЗ устройство принимает форму черной банки, имеющей цилиндрическую форму. Находится устройство часто с правой стороны по ходу движения, в ближнем углу (возле фары).

Но для каждой модели производитель определяет место расположения устройства индивидуально.

К примеру, в ВАЗ 21099 инжектор абсорбент расположен так.

Начиная с каких Евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

Устройство адсорбера, совместно с какими устройствами он работает

Устройство для поглощения вредных паров топливной смеси состоит из следующих компонентов:

• адсорбирующего состава (активированного угля);
• гравитационного (электромагнитного) клапана;
• сепаратора;
• продувочного клапана;
• трубки для слива топлива;
• шланга для отвода пара.

Основой конструкции является адсорбер, в задачу которого входит сбор вредных паров, которые отходят от топливного бака, и исключение их попадания в атмосферу.

При этом адсорбер объединятся с:

1. Топливным баком;
2. Коллектором впуска;
3. Атмосферой (через отдельный клапан, установленный на воздушном фильтре или на входе в устройство).

Клапан системы представляет собой исполнительные механизм, объединяющий адсорбер и коллектор впуска.

Плюсы и минусы устройства

Как и у любого другого узла, у адсорбера имеются свои положительные и отрицательные качества, о которых должен знать автолюбитель:

1. Преимущества:

• В атмосферу не попадают вредные пары топлива.
• Экономится топливо, ведь пары не уходят в атмосферу, а возвращаются обратно для сгорания к двигателю.
• Уходит неприятный запах бензина из салона (такой эффект имеет место не всегда).

2. Недостатки:

• Адсорбер имеет солидные размеры, поэтому занимает определенное пространство под капотом.
• Мотор работает неустойчиво, возникает «плавание» на холостом ходу (один из главных признаков вышедшего из строя адсорбера).
• Высокая цена. Установка адсорбера приводит к удорожанию автомобиля.
• Риск «выстреливания» крышки бака. Такое возможно в случае поломки адсорбера и длительном накоплении топливных газов в ограниченном пространстве.
• Опасность деформирования бензонасоса. К этой проблеме также приводит игнорирование выхода из строя устройства.
• Риск накопления горючей смеси в коллекторе впуска из-за неспособности адсорбера выполнять свои функции. В итоге стабильность работы мотора нарушается.

Цокот клапана адсорбера ЛАДА ВЕСТА

Клапан адсорбера больше не трещит Лада Веста св кросс брызни силикон

Как проверить клапан адсорбера самостоятельно! Быстро и легко!

Внешние признаки неисправности

Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.

1. Нестабильная работа двигателя на холостых оборотах (обороты «плавают» вплоть до того, что машина заводится и глохнет, поскольку она работает на обедненной топливовоздушной смеси).
2. Небольшое увеличение расхода топлива, особенно при работе двигателя «на горячую», то есть, в разогретом состоянии и/или в жаркую летнюю погоду.
3. Двигатель автомобиля трудно запускается «на горячую», обычно невозможно запустить его с первого раза. И при этом стартер и другие сопутствующие запуску элементы находятся в работоспособном состоянии.
4. При работе двигателя на низких оборотах очень ощущается потеря мощности. А на более высоких оборотах также ощущается уменьшение значения крутящего момента.

В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.

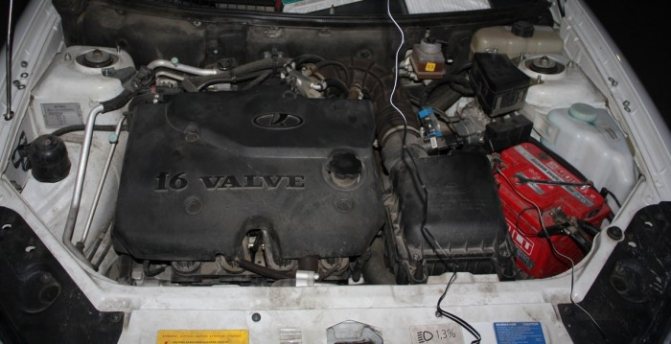

Штатный адсорбер на Приору – артикул, устройство, цена и где находится

Сапун поглотителя автомобиля Приора расположен слева сверху относительно крышки мотора. Выполнить замену клапана поглотителя несложно, учитывая то, что инструкция с действиями проста. Найти его достаточно легко: шланг сапуна идет на дроссель, чтобы пустить топливо по нужному направлению.

От качества его работы будет зависеть расход бензина – снизится КПД системы питания, поскольку часть паров двигателя будет выпускаться в атмосферу, как это было в старых автомобилях. Каталог ВАЗ-2170 подразумевает наличие в «Системе улавливания паров бензина» следующих комплектующих:

Как проверить адсорбер

Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:

Корпус адсорбера

• Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
• Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
• Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
• После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.

Замена датчика адсорбера и его проверка

Для проверки и замены датчика адсорбера на Приоре потребуются мультиметр и отрезки проводов.

Для начала снимаем и проверяем адсорбер, для этого подготавливаем к работе автомобиль и, освободив фиксатор, отсоединяем колодку связки проводов от клапана продувки. Щуп мультиметра со знаком « — » подсоединяем к кузову автомобиля («массе»).

В завершении включаем зажигание и замеряем показания напряжения на выводе А колодки связки проводов. Для каждого вывода есть свое обозначение, которое значится на колодке.

Обратите внимание, что напряжение на выводе должно быть ниже 12 В. В том случае, если напряжение на колодку не поступает или оно не достигает 12 В, следовательно, разряжена аккумуляторная батарея или неисправен весь электронный блок управления автомобиля.

Для замены на Приоре клапана адсорбера выключаем зажигание и сдвигаем клапан вверх, освобождая тем самым фиксатор. После чего снимаем его с кронштейна. Чтобы упростить сборку помечаем порядок подсоединения к клапану шлангов маркером.

С помощью крестообразной отвертки ослабляем затяжку хомутов и отсоединяем шланги поочередно. Сначала шланг, соединяющийся с адсорбером, затем шланг, который соединяется с дроссельной заслонкой (корпусом). В завершении заменяем неисправный в Приоре датчик адсорбера.

Не забывайте, что при подаче напряжения на выводы в лада Приора адсорбер должен открыться с характерным клапану щелчком. Собираем клапан в обратной последовательности.

Источник

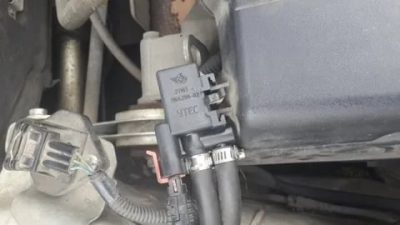

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

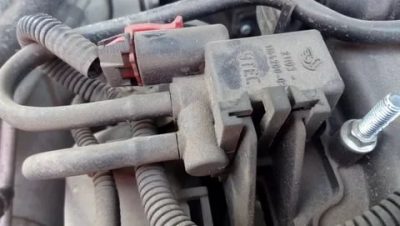

Клапан адсорбера

• Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
• Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
• Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
• Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
• Отключить от клапана входной и выходной воздушные шланги.
• С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов). При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
• В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся. В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
• Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
• При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
• Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Подробнее о работе адсорбера

Как уже оговаривалось, клапан адсорбера предназначен для улавливания паров топлива. Такие пары накапливаются в специальном сепараторе, затем преобразуются в конденсат и снова попадают в бак. Кроме того, пары бензина, которые остаются, проходят через два клапана данной системы – двухходовый и гравитационный.

Первый регулирует давление в топливном баке. Гравитационный клапан в свою очередь предназначен для того, чтобы в случае переворачивания машины, топливо из бака не вытекало наружу.

Как только пары топлива доходят до самого адсорбера, они сразу же поглощаются активированным углем, о котором уже говорилось. Датчик адсорбера Приора срабатывает во время запуска двигателя, исходя от сигнала контроллера.

READ Как подключить реле центрального замка

Прислушиваясь к теоретикам можно сделать вывод, что из-за неисправности данного узла в автомобиле возможна потеря мощности двигателя и возрастание расхода бензина. На практике же такие отклонения малозаметны.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Проверка клапана с помощью самодельной контрольки

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным. Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Клапан адсорбера Приора: ремонт и замена

Автомобиль на сегодняшний день — это высокотехнологичное и довольно сложное устройство. Разобраться во всех тонкостях его обустройства простому автолюбителю крайне сложно и практически нереально.

Но все же необходимо, по крайней мере, иметь хоть какие-то понятие об эксплуатации автомобилей. Это позволит вовремя определить возможные технические проблемы и призвать к помощи специалистов по их починке.

В статье рассмотрим такую, с одной стороны, второстепенную деталь как электромагнитный клапан продувки адсорбера Приора, разберем причины его выхода из строя, а также расскажем об основных моментах, на которые следует обратить внимании при его замене.

Понятие клапана адсорбера в автомобиле его внешний вид и предназначение

Такое устройство установлено на всех инжекторных двигателях. Таким же двигателем оснащена и Приора. Клапан адсорбера монтируется в самом устройстве, с виду похожим на банку, наполненную активированным углем. Она устанавливается рядом с бензобаком, и поглощает выделяемые пары бензина.

Клапан адсорбера стучит, щелкает или цокает

Убеждаемся, что шумы исходят именно от клапана адсорбера, а не от ГРМ, роликов и других элементов. Для этого следует просто резко нажать на педаль газа. Если при этом стрекот не изменился, значит источник шумов — клапан адсорбера. Не редко, когда цокот клапана адсорбера появляется только в холодную погоду при минусовой температуре.

Что можно с этим сделать:

1. Обратится с проблемой к официальному дилеру. Если клапан адсорбера действительно неисправный, то его заменят по гарантии. Если посчитают, что такая работа клапана является нормой, то писать в поддержку АвтоВАЗа нет смысла.

2. Совет от автолюбителей (теряете гарантию!). С боку клапана есть регулировочный винт, который залит клеем. Удаляем клей и поворачиваем винт по часовой стрелке на 90 градусов. После этого клапан адсорбера больше не щелкает на морозе.

Если решили купить клапан продувки адсорбера, то ищите его по артикулу:

А вы сталкивались с проблемами клапана адсорбера?

Ключевые слова: шумоизоляция lada xray | шумоизоляция лада веста | шумоизоляция лада ларгус | шумоизоляция лада гранта | шумоизоляция лада калина | шумоизоляция лада приора | шумоизоляция нива | датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики нива | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД Нива | универсальная статья

Новая Лада: Подключение диагностического оборудования к автомобилю • CHIPTUNER.RU

3 0

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Как понять неисправность абсорбера

Говоря про клапан адсорбера, признаки неисправности будут достаточно стандартизированы, что дает возможность получить достаточно детальное описание. Итак, признаки неисправности клапана адсорбера:

— Постоянный запах бензина в салоне.

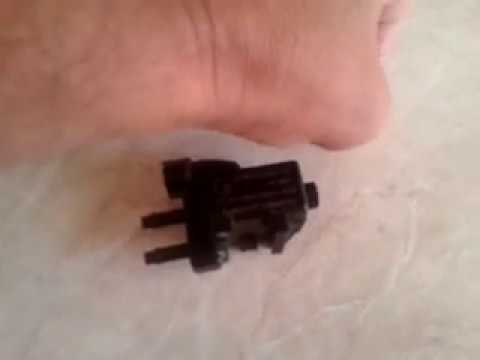

Ремонт клапана адсорбера авто…лада приора

Этот факт вызван неправильной циркуляцией газов, которые могут иметь определенную утечку. Благодаря близости системы к воздушному фильтру, запахи свободно проникают в салон.

— Стук клапана.

В признаки неисправности клапана продувки адсорбера на гранте можно отнести этот, знакомый всем владельцам Гранты звук.

(для устранения можно затянуть гайку, а можно приобрести новый, благо Лада Гранта клапан адсорбера, цена которого является низкой, доступен к приобретению)

— Увеличение расхода топлива.

Недействующий клапан вентиляции адсорбера не способен контролировать правильный путь газов, что не позволяет осуществлять их переработку, в виде сжигания.

— Увеличивается количество вредных веществ, выпускаемых через систему.

Говоря о том, как работает клапан продувки адсорбера и зачем, не стоит забывать, что повышение показателей экологичности авто – первостепенная задача, которая может быть нарушена, если электромагнитный клапан продувки адсорбера функционирует не верно.

— Звуки, похожие на некое шипение.

Сильное шипение в шланге адсорбера, причина которого — скопление газов, не является редкостью. Поскольку современные требования, предъявляемые к авто, не позволяют осуществлять выбросы газов во время стоянки, определенное скопление допустимо.

— Характерные звуки, доносящиеся из бензобака.

Говоря про адсорбер Лада Гранта, для неисправности которого всегда характерны посторонние звуки, доносящиеся из бензобака, необходимо сказать, что они являются наиболее типичным признаком поломки. Датчик адсорбера при этом может не выдавать каких-либо показателей неисправности, следовательно, так же подлежит замене.

Новая Лада: Как правильно прокачать тормоза на LADA в одиночку » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA

Таким образом, признаки неисправности клапана продувки адсорбера Лада Гранта, выявить достаточно просто. Кроме того, они выявляются при простой заправке машины, которая в обязательном порядке требует открытия крышки бензобака.

Как происходит работа на lada клапана и адсорбера

Известно, что клапан продувки адсорбера улавливает топливные пары. Накапливает пары специализированный сепаратор, преобразует их в конденсат, после чего направляет в бак с топливом. Оставшиеся пары идут через клапаны. Их два — гравитационный и двухходовый.Первый клапан двухходовый отвечает за регулировку оптимального давления в баке. Второй необходим чтобы топливо не смогло вытекать наружу при аварийном переворачивании автомобиля.

Как только топливные пары поступают к адсорберу, их тут же поглощает активированный уголь, находящийся внутри устройства. На автомобиле отечественного производства Лада Приора так называемый клапан продувки адсорбера срабатывает, когда запускается мотор и поступает сигнал от контроллера.

Как утверждают специалисты, появившиеся признаки неисправности указывают на то, что силовой агрегат начнет терять мощность, а расход горючего увеличится. Опытные автовладельцы LADA Priora заверяют, что отклонения в потере мощности и увеличенном расходе горючего едва заметны.

Конструкция и работа клапана продувки адсорбера

КПА представляет собой электромагнитное запорное устройство, работающее от бортовой сети авто. Клапан состоит из:

• пластмассового корпуса;
• клапана с пружинкой;
• обмотки;
• металлического сердечника;
• разъема.

Когда двигатель автомобиля заглушен, на клапан не подается напряжение, и он находится в закрытом положении. Т. е. со стороны мотора система, улавливающая пары, перекрыта. Одновременно адсорбер начинает «собирать» испарения. Когда силовой агрегат запускается, на клапан подается напряжение, благодаря чему он открывается, и пары горючего попадают во впускной коллектор. Как только зажигание выключается, КПА обесточивается, и трубопровод перекрывается: испарения в ресивер не попадают.

Как диагностировать неисправность клапана?

Как и любое другое устройство, адсорбер тоже склонен к неисправностям, связанным с плохой работой клапана.

Первое, на что стоит обратить особое внимание – это давление в баке адсорбера. Чрезмерное давление в системе. Такое бывает, когда клапан не открывается, а пары в баке адсорбера уже накопились и создают высокое давление. Что обнаружить такую поломку, можно открутить крышку адсорбера и прислушаться. Если будут слышны различные шипения, значит, клапан является неисправным.

Другой признак неисправности – это неустойчивые обороты двигателя во время холостого хода. Дело в том, что расчет обогащения смеси берет в учет пары, выходящие из адсорбера, а значит при их недостатке из-за закупоренного клапана, смесь будет обедненная, и обороты двигателя будут падать.

Естественно, рациональный выход из ситуации – это замена неисправного датчика. Однако, многие водители выполняют замену устройства вместе с самим бачком адсорбера, так как он склонен к загрязнениям при использовании некачественного топлива.
