Панель приборов ВАЗ 2114 — это ключевой информационный блок, предоставляющий водителю данные о состоянии автомобиля. В статье рассмотрим обозначения значков и кнопок на панели, а также расшифруем индикаторы, сигнализирующие о режимах работы машины. Знание этих символов поможет водителям ориентироваться в состоянии автомобиля и своевременно реагировать на неисправности, что повысит безопасность на дороге. Также поделимся идеями по тюнингу панели для улучшения стиля и функциональности.

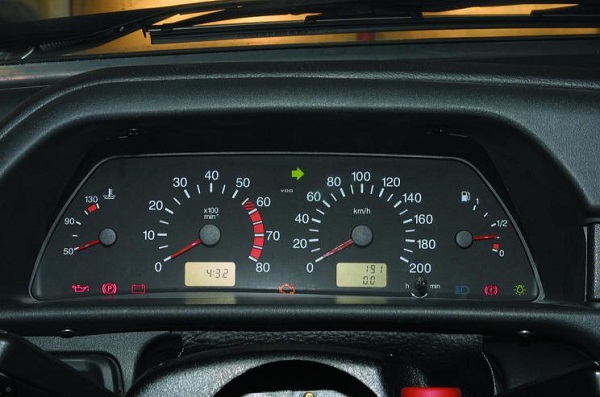

Составляющие панели
На торпеде автомобиля расположены индикаторы и значки, которые водитель может легко видеть. Благодаря тюнингу автомобилей с инжектором использование автоприборов стало более комфортным. Чтобы эффективно интерпретировать информацию с приборной панели, каждому водителю необходимо знать ее состав, комбинацию, назначение и расположение всех кнопок и индикаторов.
Основные элементы, находящиеся с левой стороны панели, включают:
-
Спидометр. На модели ВАЗ 2114 установлен индукционный спидометр, который отображает текущую скорость на табло, получая данные от датчика, установленного в коробке передач. Шкала прибора делится на отметки с шагом 10 км/ч и показывает скорость в диапазоне от 0 до 200 км/ч. Допустимая погрешность спидометра составляет 5 км/ч. В центре циферблата расположены две электронные надписи, отображающие информацию о пробеге автомобиля: общий и текущий.
-
Тахометр. Слева от спидометра находится тахометр, который показывает количество оборотов коленчатого вала в реальном времени, получая данные от бортового компьютера. Цифры указаны с шагом в 10 единиц, а одно деление соответствует 5 единицам. Максимальное значение составляет 80 единиц. Чтобы узнать число оборотов коленвала, нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал вращается с частотой 4500 оборотов в минуту. Зона от 55 до 60 заштрихована красным, что сигнализирует о том, что двигатель работает в сложных условиях и может выйти из строя. Под тахометром в средней части отображается температура окружающего воздуха и текущее время.
-
Указатель температуры охлаждающей жидкости (ОЖ). Слева от тахометра отображается показание датчика температуры ОЖ, который расположен рядом с термостатом и головкой блока цилиндров. Оцифровка начинается с 50, деление составляет 20 градусов, следующая отметка — 90, а максимальное значение — 130 градусов. Если температура достигает диапазона от 105 до 130 градусов, необходимо остановить движение, выключить двигатель и дать ему остыть, иначе он может перегреться.
-
Указатель уровня топлива в бензобаке. Он находится справа от спидометра. Каждая цифра имеет свое значение: 0 — бак пуст; 1/2 — бак наполовину полон; 1 — полный бак (автор видео IZO)))LENTA).
В верхней части панели расположен электронный значок бензоколонки, который сигнализирует о полном баке. В правом нижнем углу аналогичный значок горит оранжевым цветом, если в баке осталось менее 6 литров бензина.

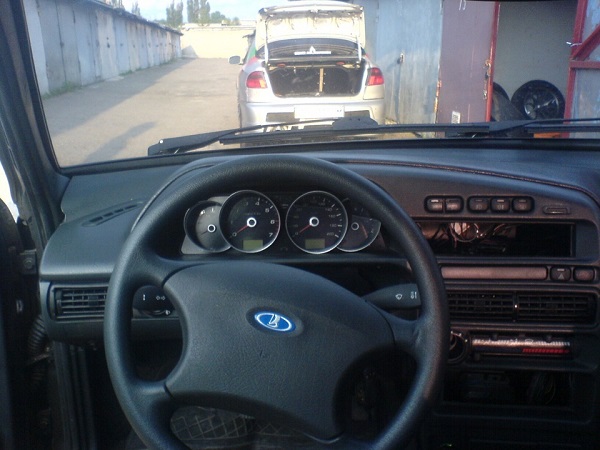

Структура панели приборов достаточно проста. Если вы хотите, чтобы ваш автомобиль выделялся среди других, многие прибегают к тюнингу. С его помощью можно сделать интерьер более уютным и привлекательным. Чаще всего это включает в себя яркую подсветку, установку накладок и деталей.
Чтобы выполнить тюнинг подсветки и других элементов панели, нужно выполнить несколько простых шагов:
- разобрать панель;
- снять щиток;
- провести тюнинг выбранных частей, установить дополнительную подсветку и лампочки;
- вернуть снятые детали на место.
Тюнинг подсветки включает замену стандартных желтых индикаторов на яркие светодиоды.
Индикаторные лапочки
Обозначения на модели 2114 выполнены в соответствии с установленными стандартами и нормами. Они унифицированы для обеспечения понятности для всех водителей. Индикаторы расположены в нижней части приборной панели.
В таблице представлено описание символов, которые используются в схемах и на панели приборов.
Читайте также:
| Изображение | Обозначение |
| Канистра с каплей | Указывает на то, что уровень масла в двигателе катера опустился ниже минимально допустимого значения, индикатор светится красным. |
| Дворники и фонтанчик | Информирует о том, что остаток омывающей жидкости в бачке составляет менее одного литра. Индикатор начинает светиться оранжевым. |
| Термометр | Светится оранжевым, если уровень охлаждающей жидкости в расширительном бачке недостаточен. |
| Авто с открытыми дверьми | Загорается красным, если одна из дверей не закрыта. |
| Значок перечеркнутой лампочки | Указывает на наличие проблем со стоп-сигналами или габаритами. |
| Круг с черточками по бокам | Сигнализирует о износе тормозных колодок и неисправностях тормозной системы. |
| Человечек с ремнями безопасности | Указывает на то, что водитель или пассажир не пристегнуты ремнями безопасности. |
| Две зеленые стрелки вверху щитка | Загораются соответствующие лампочки при активации правого или левого поворотника. |
| Красный треугольник | Загорается при экстренной остановке. |
| Check Engine | Указывает на проблемы с двигателем. Светится красным. |
| Синяя лампочка | Загорается при включении дальнего света. |
| Зеленая лампочка | Светится при включении ближнего света. |
| Обозначения, относящиеся к более ранним версиям ВАЗ 2114 | |
| Канистра с каплей жидкости красного цвета | Загорается, если давление масла не соответствует нормам, то есть падает ниже необходимого уровня. |
| Буква «Р» в круге | Светится, если ручной тормоз отключен. |
| Аккумулятор | Загорается, если аккумуляторная батарея разряжена. |
| Восклицательный знак в круге | Светится красным, если уровень тормозной жидкости недостаточен. |
| Элемент панели приборов | Назначение | Возможные неисправности и их признаки |
|---|---|---|
| Спидометр | Отображает текущую скорость движения автомобиля в км/ч. | Не работает, показывает неверную скорость (обычно завышенную или заниженную), стрелка дергается. |
| Тахометр | Отображает частоту вращения коленчатого вала двигателя в об/мин. | Не работает, показывает неверные обороты, стрелка дергается. |
| Указатель уровня топлива | Показывает количество топлива в баке. | Не работает, показывает неверный уровень (постоянно полный/пустой, скачет), стрелка залипает. |
| Указатель температуры охлаждающей жидкости | Показывает температуру охлаждающей жидкости двигателя. | Не работает, показывает неверную температуру (постоянно низкую/высокую), стрелка залипает в красной зоне. |
| Лампа аварийного давления масла | Загорается при низком давлении масла в двигателе. | Горит постоянно при работающем двигателе, мигает, не загорается при включении зажигания. |
| Лампа заряда аккумуляторной батареи | Загорается при отсутствии заряда или неисправности генератора. | Горит постоянно при работающем двигателе, мигает, не загорается при включении зажигания. |
| Лампа неисправности тормозной системы | Загорается при низком уровне тормозной жидкости или неисправности стояночного тормоза. | Горит постоянно, мигает, не загорается при включении зажигания. |
| Лампа включения дальнего света фар | Загорается при включении дальнего света фар. | Не загорается при включении дальнего света, горит постоянно при выключенном дальнем свете. |
| Лампа включения ближнего света фар | Загорается при включении ближнего света фар. | Не загорается при включении ближнего света, горит постоянно при выключенном ближнем свете. |
| Лампа включения габаритных огней | Загорается при включении габаритных огней. | Не загорается при включении габаритов, горит постоянно при выключенных габаритах. |
| Лампа включения указателей поворота | Мигает при включении указателей поворота. | Не мигает, горит постоянно, мигает слишком быстро/медленно. |
| Лампа включения аварийной сигнализации | Мигает при включении аварийной сигнализации. | Не мигает, горит постоянно, мигает слишком быстро/медленно. |
| Лампа включения обогрева заднего стекла | Загорается при включении обогрева заднего стекла. | Не загорается при включении обогрева, горит постоянно при выключенном обогреве. |
| Одометр (общий и суточный) | Отображает общий и суточный пробег автомобиля. | Не работает, показывает неверные показания, цифры не меняются. |
| Часы | Отображают текущее время. | Не работают, показывают неверное время, сбиваются. |
| Индикатор Check Engine (при наличии) | Загорается при обнаружении неисправности в системе управления двигателем. | Горит постоянно, мигает, не загорается при включении зажигания. |
Интересные факты
Вот несколько интересных фактов о панели приборов ВАЗ 2114:
-
Дизайн и функциональность: Панель приборов ВАЗ 2114 была разработана с акцентом на удобство водителя. Она включает в себя не только стандартные индикаторы скорости и оборотов, но и дополнительные элементы, такие как указатели температуры охлаждающей жидкости и уровня топлива, что позволяет водителю быстро получать необходимую информацию о состоянии автомобиля.
-
Элементы подсветки: В отличие от более ранних моделей, панель приборов ВАЗ 2114 оснащена современными элементами подсветки, которые обеспечивают хорошую видимость в темное время суток. Это улучшает безопасность, позволяя водителю легко считывать показания приборов даже в условиях низкой освещенности.
-
Модульная конструкция: Панель приборов ВАЗ 2114 имеет модульную конструкцию, что облегчает процесс замены или ремонта отдельных элементов. Это позволяет владельцам автомобилей самостоятельно заниматься обслуживанием, что особенно актуально для владельцев старых моделей, где доступность запчастей может быть ограничена.

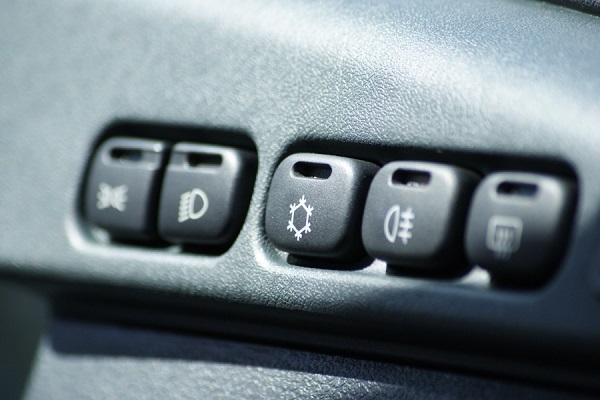

Кнопки на приборной панели
Кнопки на приборной панели имеют свое специфическое расположение в общей схеме.
Каждая из них выполняет определенные функции:
- Кнопка, находящаяся справа от спидометра, позволяет переключать отображение времени и температуры на электронном дисплее. Если удерживать ее более 5 секунд, когда автомобиль стоит, произойдет сброс текущих показателей пробега.
- Над спидометром расположена пара кнопок. Кнопка с изображением двух фар отвечает за включение дальнего света, в то время как кнопка с одной фарой предназначена для активации ближнего света.
- Кнопка с изображением фары и наклонными штрихами используется для включения передних противотуманок.
- Кнопка с горизонтальными штрихами служит для активации задних противотуманок.
- Кнопка с прямоугольником позволяет включить обогрев заднего стекла.
Разобраться с индикаторами, кнопками и общей схемой расположения не составит труда, если у вас есть руководство пользователя автомобиля. Эта статья поможет вам понять все обозначения.
В заключение, можно отметить, что на панели отображается следующая важная информация:
- технические характеристики автомобиля и уровень его безопасности во время движения;
- количество топлива и уровень рабочих жидкостей;
- данные о динамике движения: скорость, обороты двигателя и другие параметры;
- информация о работе различных систем автомобиля;
- дополнительная полезная информация, такая как время и температура.
Эти данные предоставляют различные датчики и измерительные устройства, входящие в электрическую систему автомобиля. Поскольку конструкция и схема подключения панели просты, их легко разбирать и собирать. Поэтому, если вы хотите, можно провести тюнинг, добавить накладки, вставки или установить светодиодную подсветку.
Если на приборной панели начинают загораться какие-либо индикаторы, необходимо немедленно отреагировать. Ранняя диагностика и устранение неисправностей помогут избежать проблем в пути и продлить срок службы автомобиля.
-
Читайте также:
Видео «Замена лампочек на приборной панели ВАЗ 2114»
В видео Алексея Львова вы сможете узнать, как правильно демонтировать приборную панель и заменить в ней лампочки.
Настройки и калибровка приборов
Первым шагом в процессе калибровки является проверка всех приборов на наличие механических повреждений и неисправностей. Это включает в себя визуальный осмотр стрелок, индикаторов и дисплеев. Если обнаружены повреждения, необходимо заменить соответствующие элементы.
После визуального осмотра следует проверить работу каждого прибора. Для этого можно использовать диагностическое оборудование, которое подключается к бортовой сети автомобиля. С его помощью можно получить данные о состоянии различных датчиков и систем, а также провести тестирование работы приборов. Например, можно проверить, как реагируют стрелки тахометра и спидометра на изменения оборотов двигателя и скорости.
Калибровка тахометра и спидометра осуществляется с помощью специальных программ, которые позволяют задать необходимые параметры. Важно учитывать, что для точной работы этих приборов необходимо правильно настроить передаточные числа трансмиссии и колес. Неправильные настройки могут привести к значительным ошибкам в показаниях.
Также стоит обратить внимание на уровень топлива и температуру охлаждающей жидкости. Эти приборы могут требовать калибровки в зависимости от состояния датчиков. Например, если датчик уровня топлива не работает корректно, это может привести к неправильным показаниям на панели. В таком случае необходимо заменить датчик или провести его настройку.
Не менее важным аспектом является настройка индикаторов предупреждения. Эти индикаторы сигнализируют о различных неисправностях, таких как перегрев двигателя, низкий уровень масла или проблемы с зарядкой аккумулятора. Настройка этих систем требует особого внимания, так как они играют ключевую роль в безопасности автомобиля.
Кроме того, стоит отметить, что калибровка приборов должна проводиться с учетом рекомендаций производителя. ВАЗ 2114 имеет свои особенности, и игнорирование этих рекомендаций может привести к неправильной работе системы. Поэтому перед началом калибровки рекомендуется ознакомиться с технической документацией и рекомендациями по обслуживанию.
В заключение, правильные настройки и калибровка приборов панели ВАЗ 2114 — это залог надежной работы автомобиля и безопасности водителя. Регулярная проверка и корректировка показаний помогут избежать неприятных ситуаций на дороге и обеспечат комфортное управление автомобилем.
Типичные неисправности и их диагностика
Панель приборов ВАЗ 2114 является важным элементом, который обеспечивает водителя необходимой информацией о состоянии автомобиля. Однако, как и любое другое устройство, она может подвергаться различным неисправностям. Рассмотрим типичные проблемы, которые могут возникнуть с панелью приборов, а также методы их диагностики.
1. Неисправности стрелочных приборов
Стрелочные приборы, такие как тахометр, спидометр и указатель уровня топлива, могут перестать работать или показывать неверные значения. Причины могут быть различными: от неисправности самого прибора до проблем с проводкой или датчиками.
Для диагностики необходимо:
- Проверить целостность проводки, идущей к прибору, на наличие обрывов или коротких замыканий.
- Проверить работу датчиков, например, датчика скорости или датчика уровня топлива, с помощью мультиметра.
- При необходимости снять прибор и протестировать его на стенде.
2. Проблемы с подсветкой
Если подсветка панели приборов не работает, это может быть связано с перегоревшими лампочками или проблемами с проводкой. Для диагностики:
- Проверить лампочки на работоспособность, заменив их при необходимости.
- Проверить предохранители, отвечающие за подсветку.
- Проверить проводку на наличие повреждений.
3. Ошибки в электронных системах
Современные автомобили, включая ВАЗ 2114, могут иметь электронные системы, которые могут выдавать ошибки. Если на панели загорелись предупреждающие лампы, это может указывать на наличие неисправностей в системах автомобиля.
Для диагностики необходимо:
- Подключить автомобиль к диагностическому сканеру, чтобы считать коды ошибок.
- Проанализировать полученные данные и определить, какие системы требуют внимания.
4. Проблемы с отображением информации
-
Читайте также:
Иногда на панели могут возникать проблемы с отображением информации, например, искажение данных или полное отсутствие информации. Это может быть связано с неисправностью самого дисплея или с проблемами в электронике.
Для диагностики:
- Проверить соединения и шлейфы, идущие к дисплею.
- Проверить работу блока управления, который отвечает за отображение информации.
В случае выявления неисправностей, важно не откладывать их устранение, так как это может привести к более серьезным проблемам с автомобилем. Регулярная диагностика и обслуживание панели приборов помогут поддерживать ее в исправном состоянии и обеспечивать безопасность на дороге.
Советы по модернизации панели приборов
Модернизация панели приборов ВАЗ 2114 может значительно улучшить как функциональность, так и эстетические качества автомобиля. Рассмотрим несколько советов, которые помогут вам в этом процессе.
1. Замена стандартных лампочек на светодиоды
Одним из самых простых и эффективных способов модернизации является замена стандартных лампочек на светодиоды. Светодиоды имеют ряд преимуществ: они более долговечны, потребляют меньше энергии и обеспечивают яркое, равномерное освещение. Для замены вам понадобятся светодиоды соответствующего размера и цветовой температуры, а также паяльник и немного навыков в электронике.
2. Установка дополнительных датчиков
Стандартная панель приборов ВАЗ 2114 может быть дополнена различными датчиками, такими как датчик температуры масла, давление в шинах или даже тахометр. Установка дополнительных датчиков позволит вам более точно контролировать состояние автомобиля и повысит уровень безопасности. Для этого потребуется приобрести соответствующие датчики и установить их в удобных местах, а также провести проводку к панели приборов.
3. Обновление дизайна панели
Если вы хотите изменить внешний вид панели приборов, можно рассмотреть возможность ее перетяжки или покраски. Используйте качественные материалы, такие как винил или специальную краску для пластика. Это не только улучшит внешний вид, но и защитит панель от повреждений и износа. Также можно добавить декоративные элементы, такие как наклейки или подсветка, чтобы сделать панель более стильной.
4. Установка мультимедийной системы
Современные мультимедийные системы могут значительно улучшить функциональность панели приборов. Установка системы с поддержкой Bluetooth, GPS и других функций позволит вам не только слушать музыку, но и использовать навигацию, что сделает поездки более комфортными. При этом важно правильно выбрать размер и модель устройства, чтобы оно гармонично вписывалось в интерьер автомобиля.
5. Калибровка приборов
После всех изменений важно провести калибровку приборов, чтобы они отображали корректные данные. Это особенно актуально для новых датчиков. Для калибровки может потребоваться специальное оборудование или помощь профессионалов, чтобы избежать ошибок в показаниях.
Модернизация панели приборов ВАЗ 2114 — это не только способ улучшить функциональность автомобиля, но и возможность выразить свою индивидуальность. Следуя приведенным советам, вы сможете создать уникальную и удобную панель, которая будет радовать вас на протяжении многих лет.
