Снятие датчика положения педали сцепления

Снимаем датчик положения педали сцепления для замены. Датчик расположен в труднодоступном месте под панелью приборов, поэтому большинство операций по демонтажу датчика для наглядности показываем на снятом педальном узле.

Расположение датчика положения педали сцепления. Перед отсоединением колодки проводов датчика от колодки жгута проводов панели приборов…

…вынимаем держатель 1 колодки проводов датчика из отверстия 2 в кронштейне педального узла. Нажав на фиксатор колодки жгута проводов панели приборов…

…отсоединяем колодку жгута проводов от колодки проводов датчика.

Поддев отверткой, выводим крючок пружины нажимного рычага из отверстия держателя датчика.

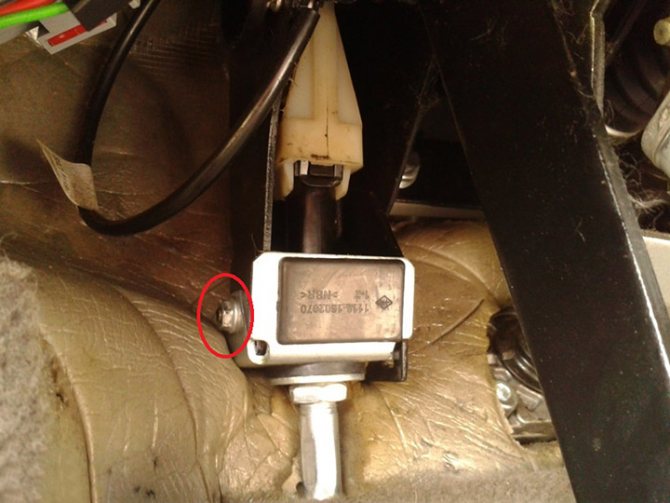

Крестообразной отверткой отворачиваем два самореза крепления держателя датчика к кронштейну педального узла.

…и снимаем держатель с датчиком в сборе.

Снимаем датчик с двух стержней держателя.

Датчик положения педали сцепления Устанавливаем датчик положения педали сцепления в обратной последовательности.

Инструмент:

• Гаечный ключ рожковый на 8 мм
• Плоскогубцы
• Отвертка плоская средняя

Детали и расходники:

• Втулки для педали сцепления

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

2. Снимите упор оболочки троса сцепления со шпильки.

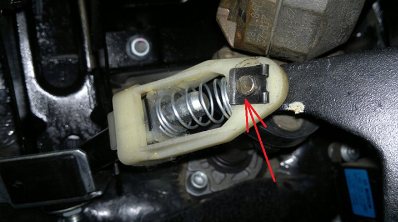

3. Отверткой, либо плоскогубцами подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

4. Извлеките ось и снимите педаль сцепления.

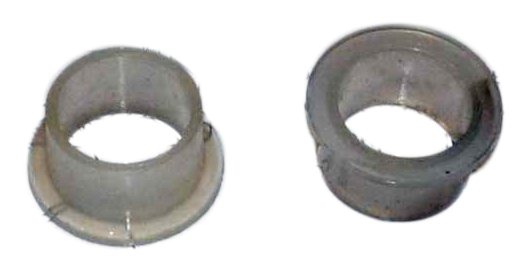

5. Снимите с педали сцепления правую и левую втулки оси педали и втулку наконечника троса сцепления.

7. Установите новые втулки в педаль сцепления и педаль сцепления в кронштейн в порядке, обратном снятию.

8. Установите на автомобиль Лада Гранта ВАЗ 2190 все детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

Второй метод регулировки

Если у вас под рукой нет штангенциркуля, можно воспользоваться альтернативным способом. Начинается он аналогично предыдущему случаю. Опять же, необходимо максимально вытянуть наконечник вперед. Когда он упрется – отпустите его и посмотрите, насколько плотно к вилке прилегает поводок. Если недостаточно плотно – значит, необходимо намотать его на стержень. Дальше возвращаемся в салон и трижды нажимаем на педаль сцепления. После того как вы это сделаете, вернитесь и вновь загляните под капот. Обратите внимание, прижимается ли поводок к металлу? Обязательным условием является и минимальное движение вилки (лучше, чтобы его вообще не было). Допускается движение вилки не более чем на 2 миллиметра.
Автолюбители могут воспользоваться любым из указанных методов. Если какие-либо моменты остались вам непонятными, советуем просмотреть видеоинструкцию на нашем сайте. Несмотря на наличие автоматической системы регулировки, вам все-таки понадобится проводить данную процедуру. Даже если трос служит вам надежно и не рвется, вам все равно нужно будет периодически заглядывать под капот.

Опытные автолюбители рекомендуют не дожидаться проблем со сцеплением и выполнять данные работы хотя бы раз на 10 000 километров. Таким образом, вы обезопасите себя от проблем с этой системой. В ходе регулировки обязательно оцените состояние троса. Если он где-то истончился и треснул, значит, долго он не прослужит. В таком случае можно сразу же его и заменить.

источник

Замена троса сцепления лада гранта авто ваз

Lada Granta — устраняем шумы (треск/скрип) от педали сцепления.

ПИСК ПРИ ВЫЖИМЕ СЦЕПЛЕНИЯ | ВЫЖИМНОЙ ПОДШИПНИК

Признаки неисправности, диагностика, способы устранения

Признак	Причина и устранение
Короткий ход педали	Отрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.	Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.	Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.	Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростей	Установить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачи	Износ пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжит	Чрезмерное растяжение натяжителя. Замена новым, установка втулок.

Решение проблемы хруста педали сцепления на лада калина -гранта

Лада Гранта FL, щелчки педали сцепления — решение проблемы вариант №2

Замена тросика сцепления на Гранте

Как устранить скрипы и щелчки педали сцепления Гранты

Советы мастеров по самостоятельной замене термостата на ладе гранте (16 клапанов)
Многие автолюбители после первых 200км. начинают замечать, что педаль сцепления Lada Granta начинает скрипеть или щелкает. Сначала были подозрения на брак корзины сцепления, но как оказалось не все так страшно. В этой статье рассмотрим основные причины и решения этого недуга.

Почему педаль сцепления ВАЗ 2190 щелкает

Итак, на Лада Гранта привод выключения сцепления тросовый, беззазорный, снабжен механизмом храпового типа, предназначенным для компенсации изменения длины привода во время эксплуатации при износе накладок ведомого диска. Другими словами регулировка привода в эксплуатации не требуется.

Данный механизм автоматического натяжения троса имеет микровыключатель, похожий на тот, который установлен в компьютерных мышках, отсюда и щелчки.

Как правило, решение проблемы заключается в регулировке троса сцепления.

Почему скрипит педаль сцепления Lada Granta

Причин скрипов педали сцепления может быть несколько, поэтому сначала нужно проследить источник скрипов. Если они исходят от педалей, тогда причина может быть в пластиковой втулке педали, которая при нажатии на педаль сцепления нажимает на микропереключатель, там есть место, где она трёт об кронштейн.

Если скрипы идут со стороны мотора, тогда это можетскрипеть поводок наконечника, нужно смазать место контакта пластиковой гайки тросика и вилки сцепления.

Другая причина скрипов педали сцепления может быть в отсутствии смазки на первичном валу в коробке, там где ходит прижимной подшипник, на который нажимает вилка сцепления, а он в свою очередь прижимает диск сцепления. Чтобы решить проблему потребуется графитовая смазка в баллончике. Чтобы удобно было работать, можно загнать машину на яму и снять защиту двигателя. Либо снять воздушный фильтр и попробовать подлезть сверху. Снимаем пыльник с рычага вилки сцепления, просовываем трубочку баллончика смазки внутрь и брызгаем там все.

Еще причина скрипов может бытьв самом тросике сцепления, можно попробовать смазать его с помощью той же смазки и тонкой трубочки, либо заменить тросик на новый. Если ничего не помогает, тогда попробуйте обратится со своей проблемой к официальному дилеру, не редко для решения проблемы они снимают КПП Гранты. portalvaz.ru

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

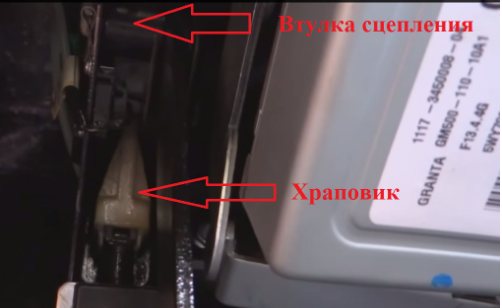

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

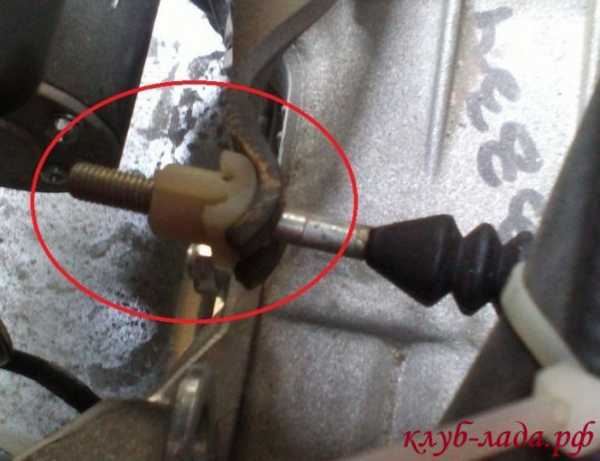

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Первый метод регулировки

Существует два способа регулирования. Рассмотрим первый из них:

1. Подцепите наконечник и натяните его максимально вперед, до упора.
2. Вооружитесь штангенциркулем и проведите замеры дистанции от вилки до поводка. Норма – 27 мм, ни больше ни меньше.
3. Если все-таки наблюдается проблема, регулируем длину троса, подкручивая резьбу.
4. Трижды нажмите на педаль сцепления и убедитесь в том, что все работает нормально.

Повторяйте работу до тех пор, пока ход педали не будет нормальным и сцепление не будет работать оптимально. Также нужно произвести повторные замеры с помощью штангенциркуля. Расстояние между крайними точками должно быть не более 146 миллиметров. Если вы заметили, что расстояние все-таки больше указанного значения, придется установить новый трос (поэтому советуем держать под рукой запасной).

Почему щелкает педаль сцепления на Ладе Гранте

Нередко владельцы новой Лады Граны сетуют на щелканье узла сцепления. В большинстве случаев причина кроется в недостаточном количестве смазки тросика привода.

Самостоятельно смазать трос не сложно. Процедура смазывания описана выше, прочтите дополнительно в случае возникновения необходимости ремонта.

Иногда причина щелканья кроется в неисправном датчике (выключатель педали сцепления), расположенном с тыльной стороны. Для демонтажа с последующей заменой необходимо:

1. Снять колодку с проводами, следующую от приборной панели.

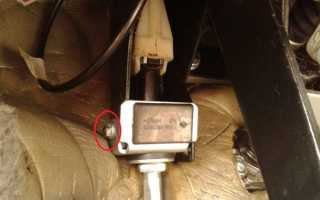

2. Выкрутить два саморезы, фиксирующие основу платы к педали, заменить деталь.
