Отечественные автомобилисты привыкли большую часть технических и ремонтных работ в своих машинах делать самостоятельно. Если вы являетесь одним из таких водителей, то вам, скорее всего, будет интересно узнать, как производится замена троса сцепления Ваз 2114, что для этого нужно и как заменить тросик своими руками. Кроме того, мы покажем вам видео, которое поможет произвести процесс замены, если вы делаете это впервые.

Автомобиль ВАЗ 2114 [ Скрыть]

Инструкция по замене троса сцепления на ВАЗ 2114

Отечественные автомобилисты привыкли большую часть технических и ремонтных работ в своих машинах делать самостоятельно. Если вы являетесь одним из таких водителей, то вам, скорее всего, будет интересно узнать, как производится замена троса сцепления Ваз 2114, что для этого нужно и как заменить тросик своими руками. Кроме того, мы покажем вам видео, которое поможет произвести процесс замены, если вы делаете это впервые.

Автомобиль ВАЗ 2114

Правильная замена тросика сцепления Chery QQ

Как заменить сцепление на 2109-14 и тд

Замена троса сцепления, регулировка сцепления Ваз 2108, 2114

Видео о замене тросика сцепления на автомобиле ВАЗ

Замена троса сцепления ВАЗ(почему тугое сцепление)

Схема-устройство сцепления автомобиля

Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.

Инструмент

Так, что же с инструментария понадобится для совершения данного действия: новый трос, WD-40, ключ на 17 и Литол-24.

Алгоритм действий на ВАЗ-2114

В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:

• Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
• Находим трос и начинаем процесс демонтажа.
• При помощи ключа на 17 откручиваем гайки крепления.

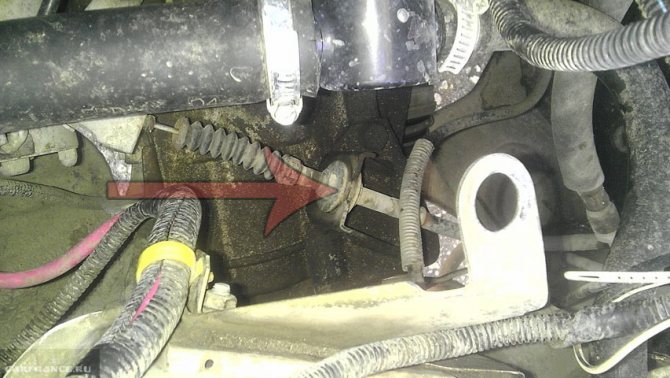

Болты крепления троса под капотом

При помощи ключей на 17 откручиваем фиксирующие гайки троса сцепления

• Выводим трос с кронштейна и вилки сцепления.

Выводим трос сцепления с посадочного места с вилки

• Все прочие действия будут выполняться с салона. Для этого необходимо освободить доступ к педали сцепления. Убираем коврик с водительской стороны, а затем, аккуратно необходимо отодвинуть ковролин.
• Отсоединяем ушко троса от крючка на педали. Там установлена стопорная скоба. С ней придётся повозиться.

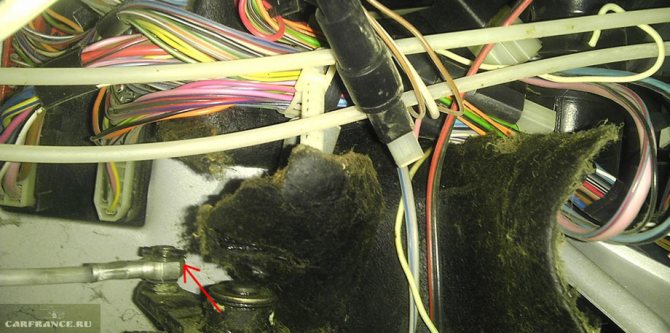

Скоба педали сцепления под капотом

Отсоединяем ушко крепления троса к педали

• Вытягивается трос с подкапотного пространства, поэтому его необходимо протолкнуть с салона. Можно, конечно, потянуть под капотом и вытянуть, но это опасно, поскольку можно задеть проводку или другие элементы.

Демонтируем трос полностью

• Теперь необходимо разобрать корпус троса и удалить его оттуда.
• Устанавливаем новый трос в старый корпус и монтируем на место.
• Остальные детали необходимо собрать в обратной последовательности.
• После установки изделия необходимо сделать регулировку натяжения троса.

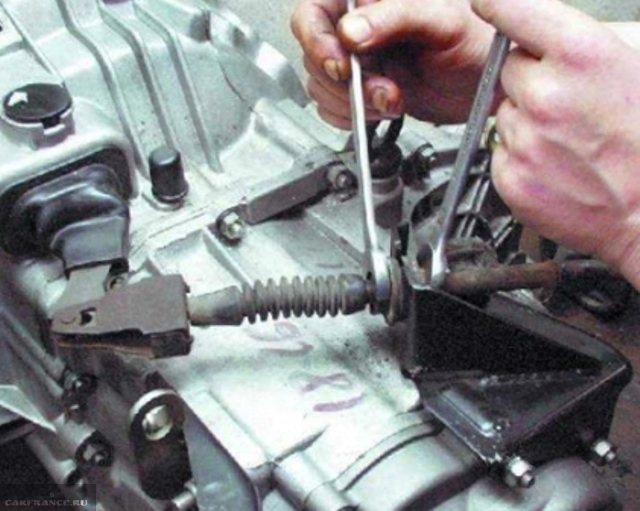

Процесс регулировки троса сцепления

Регулировка сцепления ваз 2107

ВАЗ 2114: Замена и регулировка троса сцепления

Владельцы отечественных автомобилей ВАЗ 2114 давно привыкли несложные ремонтные работы проводить своими силами. Для тех, кто до сих пор предпочитает рассчитывать на себя, наверное, будет интересно каким образом проходит процесс замены тросика сцепления на ВАЗ-2114.

Диагностика неисправности

Итак, обычно эта процедура проводится в случае, когда тросик совсем износился либо вообще, вышел из строя. Для определения неисправности необходимо обратить внимание на поведение педали. В случае поломки, она как правило, не будет выключаться, как положено либо вовсе уйдёт в пол, сцепление будет пробуксовывать. В этой ситуации обычно рекомендуется полный ремонт сцепления или его дополнительных узлов. Но как всё же диагностировать ремонт?

• Автомобиль практически не двигается даже при резком нажатии на педаль газа. При этом мотор исправно развивает обороты и даже кажется, что двигателю недостаёт мощности. В особенности это чувствуется при движении в сторону подъёма;
• На педаль приходится нажимать несколько раз прежде, чем она выключится.

Расслоение тросика

В этом случае, скорее всего, необходима замена тросика, так как волокна начали разрушаться и мешать его работе в своей оболочке. Если в наличии имеется гараж, набор инструментов и помощник, то можно смело приступать к операции. Если нет полной уверенности в своей компетентности, то, наверное, стоит обратиться к помощи специалистов. Так как любой ремонт требует предварительной подготовки инструмента и материалов, то и в этом случае можно рассмотреть весь процесс подробно.

Замена троса сцепления ВАЗ-2110

Данная процедура проста и не займет много времени.

1. Рекомендуется снять стеклоочиститель и жабо, это облегчает доступ, но можно обойтись и без этого.
2. На КПП находится кронштейн крепления, из него нужно вытянуть трос. Для этого нужны 2 ключа на «19», которыми ослабляют фиксирующие гайки тросика. Натяжение ослабевает, и трос просто вынуть из крепления.
3. Придерживая вилку сцепления, освободить из нее трос.
4. Нужно отцепить трос от педали сцепления.
5. Защитный кожух педали сцепления легко откручивается крестообразной отверткой. Это можно сделать, если сняты жабо и стеклоочиститель. Без их снятия добраться до опорной скобы (что является следующим шагом) можно из салона в неудобной позе, подняв до упора педаль сцепления.
6. Отверткой же подцепить и вытащить вместе с тросом стопорную скобу, которая закрепляет головку троса на педали.
7. Ключом на «10» открутить опорную пластину.
8. Нужно оценить целостность втулки, на которую вы наденете новый трос. При сильной изношенности ей требуется замена.
9. Установка нового тросика производится в обратной последовательности.
10. Тросу требуется смазка, идеальным вариантом будет консистентная смазка, защищающая от промерзания.
11. Завершающим является этап регулировки педали. Расстояние между педалью и полом должно быть 125-130 мм. Для начала педаль сцепления должна быть на том же уровне, что и другие. На кронштейне КПП ослабляют гайки крепления троса. С помощью регулировочных гаек настраивается новое положение: контргайка откручивается на максимальное расстояние, а вторая — до свободного хода педали. Резиновая втулка сдвигается до вилки. Контргайка затягивается.

На этом установка завершена.

Подготовка

Для подготовки к ремонтным работам потребуется:

• Головка на «17» или рожковый ключ такого же размера;
• Запасной комплект запчастей;
• Смазка (лучше всего подойдёт «Литол»);
• Измерительная линейка;
• Преобразователь ржавчины или «жидкий» ключ («WD-40» к примеру). Ну или, в крайнем случае, подойдёт тормозная жидкость;
• Замена тросика сцепления на ВАЗ 2114;
• Для начала нужно определиться с местом проведения работ. Наличие помощника тоже не будет лишним, но можно обойтись и без него.

Далее:

1. Первым делом необходимо отсоединить клеммы аккумулятора;
2. Теперь надо снять тросик. С помощью ключей ослабляются гайки крепления нижней части тросика. Далее, трос вытаскивается из своего гнезда и выводится из вилки;
3. Коврик с водительской стороны убирается и отгибается утеплитель пола салона в районе педального узла;
4. Снять ушко тросика с крючка педали, где он крепится.

Вот и всё, можно выталкивать трос в сторону капота. Здесь есть один нюанс: если элемент вдруг из оболочки проталкивается с трудом необходимо туда капнуть немного масла или жидкости для тормозов. Далее, нужно разработать ход тросика, двигая его вперёд и назад. Вот здесь то и нужны будут руки помощника. После этой процедуры вытолкнуть элемент не составит особого труда.

Удаляем элемент через кожух

Так, старый тросик удалён теперь на освободившееся место устанавливаем запасной. Пока элемент не установлен, необходимо провести ревизию втулки педали. Если деталь сильно изношена, её необходимо поменять и смазать все трущиеся места.

На этом, можно сказать, что процедура завершена, но это не так, ведь теперь механизм сцепления нужно отрегулировать в соответствии с заводскими рекомендациями. Машина устанавливается на горизонтальной поверхности. Теперь нужно сесть в машину, завести двигатель и попробовать тронуться с места. Когда машина начнёт движение нужно заметить положение педали в момент строгания машины.

Замена

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

1. Открутите нижние гайки, которые удерживают тело троса привода.
2. Извлеките нижнюю часть троса из кронштейна.
3. Отключите контакт от вилки выключателя, демонтируйте стопорную скобу, а затем полностью отсоедините от педали трос.
4. Снимите с обшивки прорезиненный буфер и обойму.
5. Для демонтажа педали сцепления придется выполнить такие действия — уберите пружинки педалей тормоза и сцепления, стяните стопорную скобу с пальца педали и отключите от вилки, которая толкает усилитель вакуума, контакт. Теперь убирается скоба, и вынимается балка. С нее остается только снять две педали — тормоза и сцепления.

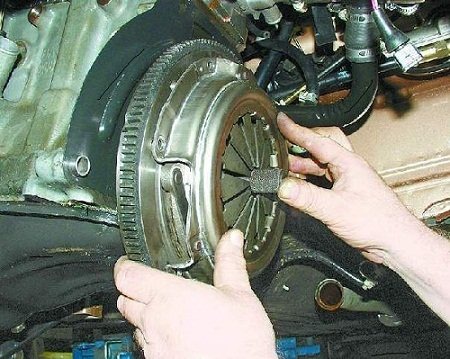

6. Для снятия пассивного диска убирается коробка переключения передач, ослабляются крепежные болты сцепления к маховику, а затем убирается чехол и диск нажима.
7. Перед обратной установкой проверьте состояние шлицов. Не наносите на него слишком толстый слой смазки, иначе шлицы навредят собственному ведомому диску.
8. Обработайте все внутренние поверхности. Для этого отлично подходит WD40.
9. Постепенно, аккуратно собирайте узел в обратной последовательности. Желательно еще на этапе демонтажа сделать пометки или записи, чтобы запомнить, как и в каком положении какая деталь располагалась.
10. Если вы что-то забудете или перепутаете при сборке нового сцепления, а затем начнете эксплуатировать автомобиль без соответствующей проверки, все затраченные усилия и деньги на покупку нового сцепления могут оказаться напрасными.

Замена троса сцепления на Дэу Матиз

Замена троса сцепления на Фольксваген Гольф

1). Вставляем отвертку между рулевой колонкой и педалью сцепления и подводим ее к возвратной пружине. Нажимаем на педаль сцепления и отсоединяем возвратную пружину от педали сцепления, сняв обивку пола с левой стороны (со стороны водителя).

2). Несколько раз подряд снимаем педаль сцепления до упора, чтобы сработал механизм автоматической регулировки зазора.

3). Снимаем трос сцепления (1 и 2 – положение стопорной скобы при снятии троса сцепления).

4). Работаем в моторном отсеке. Сдвигаем стопорную скобу не верхушке защитного резинового чехла механизма регулировки в положение 1, перемешиваем ее прорезью по тросу.

5). Беремся за верх и низ механизма регулировки и сжимаем его. Надеваем боковые концы на выступы по бокам механизма регулировки. В случаи, если механизм не удастся сжать, то это нам говорит о том, что трос поврежден. Демонтаж проводим выломав его.

6). Поднимаем рычаг выключения сцепления и отсоединяем от него трос сцепления вместе с упорами и резиновым амортизатором.

Примечание. Если на тросе сцепления стопорной скобы уже нет, то можно использовать самодельный, сделав его из куска электрического провода.

7). Снимаем облицовочные панели под рулевой колонкой и отсоединяем монтажный блок от крепежных винтов.

8). Отсоединяем троса сцепления от узла (1 – хомут; 2 – стопорный элемент; 3-пластина).

9)

Высвобождаем электрические кабели из хомута (1), надеваем на защелкивающий стопорный элемент (2) в сторону кронштейна оси педали и осторожно снимаем пластину (3), расположенную между корпусом монтажного блока и кронштейном оси педали, надавив на нее в направлении, указанном стрелкой, в сторону приборной панели, пока она не освободиться от фиксаторов.. Примечание

Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

Примечание. Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

10). Отсоединяем трос сцепления от педали и вытягиваем трос через резиновую направляющую переборки в моторный отсек.

11). Освобождаем трос от креплений и извлекаем из моторного отсека.

12). Установку троса сцепления производим в последовательности, обратной снятию.

Симптомы: резко «упала» педаль сцепления, сцепление не откликается на нажатие приводной педали, снизилась эффективность сцепления.

Возможная причина: поврежден или порван трос сцепления.

Инструменты: плоская отвертка, гаечный ключ «на 17» (2 штуки).

Работы по регулировке осуществляйте в смотровой канаве или на подъемнике.

1. Ослабьте гайки крепления нижнего наконечника оболочки троса к кронштейну (используйте два ключа «на 17»).

2. Извлеките трос из гнезда кронштейна.

3. Выведите поводок троса из вилки выключения сцепления.

4. В салоне под приборной панелью подденьте стопорную скобу пальца педали сцепления (используйте отвертку).

5. Снимите скобу.

6. Снимите верхний наконечник троса с пальца педали сцепления.

7. Выньте трос сцепления сквозь отверстие в щите передка кузова.

8. Установите новый трос сцепления.

9. Осуществите сборку в обратной разборке последовательности.

10. Отрегулируйте сцепление:

10.1. Ослабьте гайки крепления нижнего наконечника оболочки троса к кронштейну (используйте два гаечных ключа «на 17»).

10.2. Изменяйте положение наконечника оболочки троса вращением гаек. Таким образом устанавливаем необходимый ход педали сцепления.

10.3. Несколько раз выжмите до упора педаль сцепления в целях проверки величины хода.

10.4. Затяните гайки крепления.

Примечание. Величина хода педали сцепления до упора в пол должна быть в интервале от 125 до 135 мм.

Как Поменять Тросик Сцепления На Ваз 2114

Как заменить трос сцепления на ВАЗ 2114

Автор:

Максим Марков

Здравствуйте, дорогие читатели, в этой статье я расскажу вам, как заменить трос сцепления на ВАЗ 2114. Большинство российских автовладельцев привыкли делать простой ремонт своих автомобилей, а не пользоваться услугами автосервиса. и гаражные мастера. Если вам пришлось сделать ремонт автомобиля сложнее, чем заменить проколотую шину, то это будет на твоем плече.

Когда придет время

Следует отметить, что трос сцепления находится на ВАЗе 2114 это расходный материал, и его износ довольно распространен на автомобилях этой серии. Конденсированная влага вызывает коррозию и быстрый износ, а измельченные стальные нити приводят к заклиниванию кабеля в корпусе.

Но цена качественного торса вполне доступная, и ремонт можно сделать самостоятельно. Легко обнаружить неисправность кабеля при нажатии на педаль; он не может полностью или частично вернуться на свое место. Чтобы вернуть педаль на место, нужно нажать ее несколько раз. В этом случае сцепление не полностью заблокировано, машина начинает скользить при сильном нажатии на педаль акселератора, двигатель развивается хорошо, но машина не разгоняется. Если ваша машина показывает эти признаки, пришло время подумать о замене троса сцепления. Разрыв провода. редкое явление, и в этом случае сцепление не расцепляется, когда педаль скользит. Замена троса сцепления включает в себя ремонтные работы и дальнейшую регулировку. Если вы выполняете эту работу впервые, возможно, вы захотите ознакомиться с фотографиями и видео, представленными на сайте. Не волнуйтесь, в этих операциях нет ничего сложного.

READ Как Поменять Выжимной На Ваз 2114

Что вам нужно

При выполнении работ никаких специальных инструментов и приспособлений не требуется. Замена может быть сделана даже на открытом воздухе, при отсутствии осадков, но лучше делать это в гараже или под навесом при хорошем освещении. Чтобы выполнить работу, вам понадобится гаечный ключ на 17, плоскогубцы, новый трос сцепления, смазка (наиболее распространенная. литол или графит), линейка, вязаные перчатки и средство для удаления ржавчины WD-40. Замену можно сделать самостоятельно, но лучше пригласить помощника, чтобы было удобнее и веселее менять.

Как заменить кабель | сцепление управление сцеплением ваз 2114

Замена троса сцепления на автомобиле ВАЗ 2114

. Как заменить
трос сцепления
, Как отрегулировать сцепление.

Как заменить трос сцепления на ВАЗ-2108,2109,21099,2113,2114,2115

Замена кабеля сцепление

и последующие корректировки
сцепление
.

Делать работу

Мы открываем капот, и первое, что мы делаем, это работа. снимите отрицательную клемму с аккумулятора. Это предотвращает случайное закрытие клемм аккумулятора. Открутите 17 гаек, которые крепят корпус каната к монтажному кронштейну. Обычно гайки откручиваются без особых усилий, но если они становятся ржавыми и не сдаются, мы обрабатываем их жидким WD-40 и ждем некоторое время.

READ Как Менять Гранату На ВАЗ 2114

С отсоединенными гайками снимите корпус с кронштейна, а нижний конец кабеля с трубки подшипника. Затем мы идем в салон автомобиля. Снимаем коврик и умираем в области сборки педали. Найдите место, где кабель прикреплен к педали, его надевают ушной крючок. Мы отсоединяем его, и рукав держит кабель. Неисправный трос просто выдвигается в направлении двигателя. Ассистенту здесь может понадобиться помощь, обычно кабель становится кислым, и для его извлечения необходимо добавить небольшое улучшение или моторное масло в корпус. Мы даем маслам немного рассыпаться и начинаем развивать кабель в корпусе. Для этого мы перемещаем его с помощью передней и задней стороны кабины и двигателя. Вытащив поврежденный кабель, мы заменим купленный на новый. Перед установкой проверьте втулку на износ или замените ее кабелем. Мы кладем один конец на педаль, предварительно смазав вилку, а другой нажимаем на вилку сцепления, и мы прикрепляем рубашку к его руке. Работа завершена, и, как мы видим, заменить кабель очень просто.

READ Как Поменять Датчик Холостого Хода Рено Логан

регулировка

По завершении управление педалью сцепления. Это тоже ничего сложного. Заведите автомобиль, включите первую передачу и медленно отпустите педаль сцепления. Следует отметить, в каком положении педаль начинает двигаться. Если сцепление начинает включаться с самого конца, то требуется регулировка, которая уже выполняется знакомыми крепежными гайками корпуса. Затягивая или скручивая гайки, мы убеждаемся, что ход педали составляет 12,5-1,5 сантиметра, он измеряется линейкой.

Работу по замене кабеля у ВАЗ 2114 можно считать завершенной, и я, Максим Марков, прощаюсь с вами. Если вам понравилась эта статья, и она сработала хорошо, оставьте отзыв и поделитесь этой статьей с друзьями в социальных сетях. Следите за обновлениями в моем блоге и узнайте много нового о машинах и многое другое, вы можете просматривать фотографии и видео для ремонта.
