Механизм сцепления автомобиля ВАЗ 2106

Устройство с простейшей конструкцией, обеспечивающей зацепление силовой установки и коробки передач. Механизм отличается примитивностью, что делает его ремонт и обслуживание максимально доступным для рядового автомобилиста.

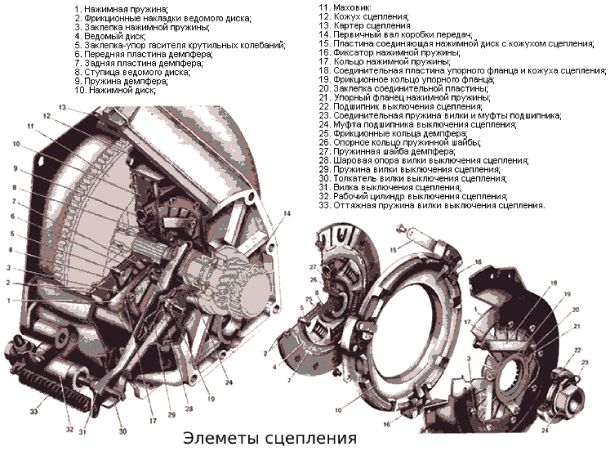

Описание конструкции

Здесь присутствуют элементы:

• педаль сцепления;
• главный цилиндр;
• магистраль напорная;
• рабочий цилиндр;
• вилка сцепления.

Внутри конструкции находится специальная жидкость, обеспечивающая передачу импульса от педали к вилке.

Как работает привод сцепления

Принцип действия таков.

1. Автомобилист нажимает на педаль.
2. Поршень главного цилиндра, соединенный шарниром с рычагом педали, продавливает жидкость по цилиндру, создавая избыточное давление внутри магистрали.
3. Масло проходит по напорной линии и поступает в рабочий цилиндр.
4. Далее происходит выталкивание поршня и передвижение вилки сцепления.
5. Механизм выходит из зацепа и мотор отключается от коробки передач.

Принцип действия одинаков для всех модификаций и версий. Отдельные автолюбители устанавливают сухое сцепление. Фактическое отличие только в рабочем элементе – классический содержит жидкость, сухой – трос.

Поломки сцепления

Среди самых распространенных «диагнозов» автомехаников выделяются.

1. Пробой уплотнителя головного или рабочего цилиндра. Жидкость вытекает из системы, приводя к ее завоздушиванию.
2. Засор напорной магистрали или ее закоксование. Проблема является последствием использования поддельного масла или его несвоевременной замены.
3. Механическое повреждение вилки или рабочего цилиндра. Детали расположены в нижней части автомобиля. Обычно пользователи могут повредить механизм при переезде через бездорожье, бордюры.
4. Самой легкой проблемой является растяжение пружины или ее выпадение из паза крепления.

Симптомы неисправностей

Проблемы, возникающие при неправильной регулировке сцепления.

1. Машина дергается. Это говорит, что диск отходит недостаточно далеко от корзины и в момент выжимания привода мотор не полностью отключается от коробки передач.
2. Передачи не хотят включаться. Аналогично возникающий симптом при указанной выше проблеме.
3. При резком нажатии на педаль газа машина не реагирует или ускоряется слишком медленно. Также возможны подергивания во время стабильной езды.
4. Педаль сцепления проваливается/слишком жесткая, при этом передачи не включаются.

ПРАВИЛЬНАЯ РЕГУЛИРОВКА СЦЕПЛЕНИЯ ВАЗ-2101-2107!!!

https://youtube.com/watch?v=sVF7Qf-U3Nw

Ваз-классика. Ремонт корзины сцепления, замена паука.

Определение неисправности

Длительность работы механизма зависит от множества факторов и может колебаться от 5000 до 200000 км пробега и больше. Поэтому точного времени, когда нужно менять этот узел, не существует. Автослесари и специалисты по ремонту машин знают несколько способов, как проверить износ корзины сцепления эмпирическим способом, не прибегая к разборке.

Первым признаком износа корзины сцепления является так называемое проскальзывание, при котором изношенный ведомый диск плохо прижимается к маховику. Проверяется степень проскальзывания по следующей схеме:

• автомобиль ставится на ручной тормоз;
• производится запуск двигателя;
• включается повышенная передача (3-я или 4-я);
• медленно отжимается правая педаль и нажимается педаль газа.

Если после нажатия на педаль газа машина заглохнет, то с обследуемым узлом трансмиссии всё в порядке. Если же двигатель будет продолжать работать, то это значит, что ведомый диск сильно изношен и его нужно заменить.

https://youtube.com/watch?v=obMzEgSPpzg

Второй способ проверки применяется в случае, когда возникает подозрение, что сцепление полностью не отключается, его «ведёт». Для диагностики проводим следующую последовательность операций:

• ставим двигатель на холостой ход;
• выжимаем правую педаль полностью;
• включаем первую скорость или задний ход.

Если для включения передачи необходимо затратить усилие, а сам механизм во время этой операции издаёт посторонний шум, значит, ведомый диск полностью не отходит от маховика или, как говорят механики, «сцепление ведёт».

Гараж 56: Регулировка сцепления ВАЗ 2107

Когда нужна регулировка привода сцепления

Понять, что требуется отрегулировать механизм не сложно. Об этом скажет сама машина. Явными признаками расстройства агрегата служат такие факторы.

1. Провалы педали – при нажатии чувствуется падение ноги до определенного уровня.
2. Потеря упругости при давлении.
3. Машина начинает трогаться в начале или конце хода педали.
4. Болтание рычага или полное отсутствие рабочего люфта.
5. Затруднение включения передач.
6. Пробуксовка диска сцепления во время разгона и торможения машины.

Также допустимы другие отклонения в нормальной работе узла и блока КПП.

Параметры регулировки сцепления

При необходимости настройки механизма, машина начинает вести себя неадекватно. Педаль проваливается, усложняется переключение скоростей, появляются рывки и подергивания.

Существуют заводские рекомендации, устанавливающие строгие допуски люфтов.

Какой ход педали считается нормой

В правильном положении и полностью исправном состоянии перемещение педали до выхода механизма из зацепления составляет 2,5-3,5 сантиметра. Эталонная норма установлена производителем и считается рекомендательной величиной.

Некоторые автолюбители перенастраивают систему под себя, настраивая в пределе 45-55 мм.

Как измерить ход педали своего автомобиля

Опытные мастера рекомендуют выполнять измерение хода так.

1. Под углом 90 градусов к педали прикладывается линейка.
2. Далее следует отметить высоту педали в сантиметрах.
3. Надавить на рычаг до появления упора.
4. Сделать отметку на линейке.

Измерить разницу величин, в норме свободный ход ограничивается на 25-35 мм.

Периодичность настройки

Жестко установленного временного интервала обслуживания механизма нет. Изготовитель настаивает на том, что регулировка сцепления обязательна после выполнения любых ремонтных и сервисных работ, связанных напрямую или косвенно с устройством.

К примеру:

• замена диска/корзины сцепления;
• прокачка магистралей;
• установка новых цилиндров.

Регулировка сцепления

Эту процедуру водители даже минимально знакомые с устройством автомобиля смогут произвести даже самостоятельного. Вот четкий порядок действий:

Что понадобиться

1. Ключи нескольких видов: на «10», «13» и «17».
2. Упор.
3. Клещи «кобра» и пассатижи.
4. Линейка, для того чтобы измерить свободный ход педали.

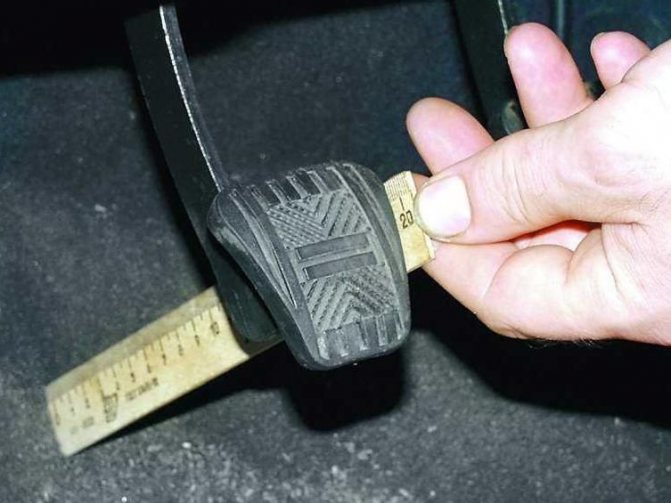

Регулировка педали сцепления ВАЗ 2106

С чего начать

• Начинаем с установки правильного зазора между толкателем и поршнем, который толкает главный цилиндр гидропривода. Он должен составлять 0,4–2 мм. Это можно сделать в салоне машины. Под рулем можно найти специальный ограничитель хода педали сцепления, а на нем специальная гайка с ее помощью, и следует выставлять необходимый зазор. В результате рабочий цилиндр и поршень должны встать на место.
• Далее, замеряем свободный ход педали. Он должен составлять не более 4–6 мм. В случае если он не соответствует данным нормативам необходимо отрегулировать. Делается это путем изменения длины ограничителя. Берите 2 гаечных ключа, и немного ослабив контргайку, вкручивайте или выкручивайте ограничитель до тех пор, пока не получиться добиться необходимого свободного хода. После необходимо затянуть контргайку обратно.
• Теперь приступайте к регулировке зазора свободного хода толкателя вилки выключения механизма. Он должен составлять 4–5 мм. Первым делом снимаем пружину и ставим линейку, упираем ее одной стороной в главный цилиндр. После, нажимайте на конец вилки и просто фиксируйте ее значение на линейке. При этом рабочий цилиндр должен быть неподвижен. После перемещаем конец вилки назад и считаем значение свободного хода. В случае если он не в пределах нормы, регулируем с помощью контргайки.

И еще

Главный совет, выполняя регулировку сцепления делать все, не торопясь и аккуратно с соблюдением всех технологий. В случае ошибки, возможны дополнительные повреждения, к примеру, может выйти из строя цилиндр гидропривода. Если все работы произвести правильно даже на стареньком ВАЗ 2106 сцепление прослужит еще долгие года, а автомобиль будет бегать резко.

Если регулировка не помогает и по всем признакам необходима замена сцепления, прежде чем начинать работу следует учитывать, что процесс весьма трудоемкий, потребуется даже снятие коробки передач.

Поэтому, если вы все-таки неуверены в своих силах лучше, доверить это дело профессионалам. В этом случае вы наверняка можете быть уверенны, что все работы будут проведены качественно и ничего в дальнейшем не придется переделывать.

Как отрегулировать привод сцепления.

Настройка сцепления ВАЗ 2106

Проверить правильно ли настроено положение сцепления на автомобиле ВАЗ 2106 можно таким способом.

1. Поставить машину на «нейтралку» и прогреть мотор до рабочей температуры. На заведенном ДВС, не трогая рычаг акселератора, включить позицию «R». Откликом на действие должно быть плавное перемещение рычага без посторонних звуков или чрезмерного усилия.
2. Во время эксплуатации автомобиля, все позиции КПП работают четко, вылеты, скрипы, хрусты отсутствуют.
3. При резком разгоне, набор оборотов двигателя пропорционален ускорению. В случае проскальзывания диска сцепления, мотор начинает раскручиваться без МКПП.

При обнаружении каких-либо неисправностей или неполадок необходимо выполнить более подробную диагностику узла. Возможно потребуется замена диска или ремонт корзины.

Замена диска сцепления ВАЗ 2106

Как правильно прокачать сцепление на ВАЗ-2106

Последовательность выполнения операции следующая.

• Загнать машину на яму или поставить на козлы. Надежно зафиксировать авто.
• Очистить расширительный бак и штуцер для прокачки от грязи. Последний расположен на рабочем цилиндре.
• Открыть крышку РБ.

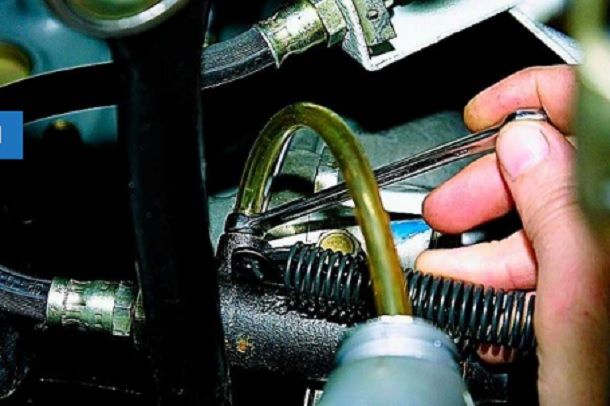

• Проверить возможность откручивания штуцера и надеть на него подготовленный заранее шланг. Второй конец трубки опустить в емкость для отработки.

• Помощник садится за руль и накачивает давление 4-5 раз качнув педалью. В конце нужно зажать и удерживать ее.
• Следом откручивается запорный штуцер и жидкость, вместе с воздухом выходит в емкость для слива отработки. Параллельно нужно следить за уровнем масла в РБ, при необходимости доливать его.

• Когда пузыри полностью выйдут штуцер закрывается.
• Для исключения остатка воздуха в магистрали, рекомендуется операцию 2-3 раза повторить.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.

• стандартные рожковые ключи;
• отвертка или плоскогубцы;
• линейка;
• клещи.

Принципиально, процесс калибровки выглядит таким образом.

1. Автомобиль загоняется на смотровую яму или подъемник.
2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Инструмент и материалы

Для выполнения операции потребуется:

• набор гаечных ключей;
• гидравлическая жидкость;
• плоская отвертка;
• тара для слива отработки;
• ветошь;
• линейка или рулетка.

Подготовительные работы

Перед началом процедуры следует.

1. Загнать машину на ровную поверхность, смотровую яму или подъемник.
2. Поставить авто на ручной тормоз.
3. Очистить крышку РБ и все магистрали от грязи, внешних окислений и битумных пятен.
4. Подготовить все инструменты для удобного доступа к ним.

Вызвать помощника.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа.Конструкция демонтируется таким образом.

Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.

• Обратный монтаж выполняется в зеркальном порядке.
• В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

1. Машина поднимается на домкрате или загоняется на смотровую яму.
2. Устанавливается номинальное положение свободного хода педали сцепления.
3. Регулировка люфта выжимного подшипника.
4. Обратная фиксация конструкции.
5. Проверка выполненной работы.

Регулировка сцепления ваз 2107

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).

• Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
• Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.

• Далее при помощи рожка на 13 прокручивается гайка ограничитель хода (по часовой уменьшить – против, увеличить).
• При попадании в необходимый диапазон конструкция затягивается в обратной последовательности.

О том, как правильно выставить свободный ход сцепления можно посмотреть на видео:

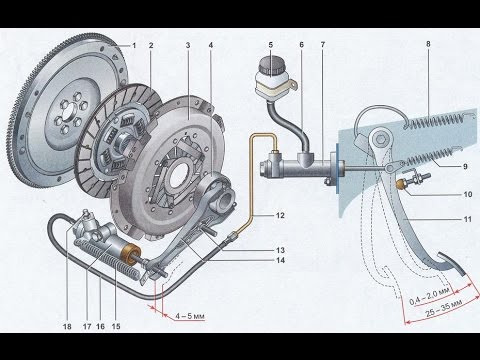

Регулировка сцепления ВАЗ 2101-07 НИВА

Регулировка вилки сцепления

Далее требуется проверить состояние рабочего цилиндра, последовательность действий такая.

• Необходимо спуститься под машину.
• Снять защитные кожухи (актуально для инжектора).

Найти сам цилиндр (расположен на корзине блока).

Клещами или плоскогубцами отсоединить пружину для освобождения штока от нагрузки.

• Приложить линейку вдоль хода штока поршня.
• Надавить на вилку сцепления до упора и отметить на мерной шкале ее положение.
• Отпустить деталь и замерить ее перемещение.
• В нормальном состоянии люфт должен быть 2-4 мм. При его отсутствии увеличивается нагрузка на выжимной подшипник, что приводит к разрушению узла.

• Ключом №13 и 17 ослабляется контрогайка штока (а,б).
• Далее фиксируется шток в одном положении. Удобно зажимать шпильку плоскогубцами или специальными клещами.
• Фиксирующая гайка откручивается на 3-4 оборота и выставляется необходимый люфт.

Собирается конструкция в обратной последовательности.

Детально процедуру настройки можно посмотреть на видео:

Замена сцепления без снятия коробки ВАЗ 2101-07.

Меняем сцепление своими руками без снятия трансмиссии

Операция выполняется так.

• Установить машину на смотровой яме или подъемнике и надежно закрепить ее от скатывания.
• Отсоединить от КПП кардан и рабочий цилиндр.
• Демонтировать защитный кожух механизма и траверсу.

• Открутить подушку коробки.

• Руками или при помощи рычага отодвинуть корпус КПП от силовой установки до упора. Для страховки можно установить подпорку под коробку.

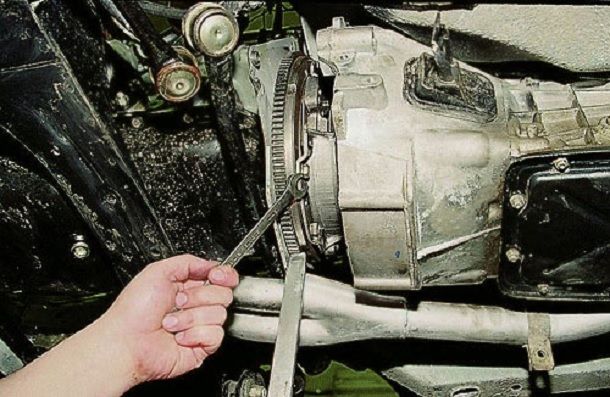

• Далее потребуется выкрутить 6 болтов крепления корзины из маховика.

• Корзину коробки нужно сдвинуть до упора и через получившуюся щель вытянуть диск сцепления.

• Аналогично сдвинуть корзину обратно и вынуть ее.

• Последним этапом демонтируется выжимная вилка и одноименный подшипник снимается с первичного вала КПП.

• Установка новых деталей выполняется в обратной последовательности.

Признаки неисправности сцепления

О том, что регулировка выполнена неправильно, свидетельствует два характерных признака. Первая неисправность выражается в том, что сцепление начинает пробуксовывать. В этом случае диск после полного нажатия педали останавливается, а значит, вращающий момент, получаемый от силового агрегата, не передается на трансмиссию.

Второй симптом неудачной регулировки сцепления – когда педаль нажимается, диск не отодвигается от маховика. Это не дает возможности легко передвигать рычаг переключателя скоростей.

А еще иногда сцепление срабатывает преждевременно или, напротив, с заметным опозданием.

Во всех описанных случаях транспортом управлять затруднительно и в определенных ситуациях даже опасно.
