Панель приборов автомобиля ВАЗ — важный элемент управления и источник информации о состоянии машины. В этой статье рассмотрим индикаторы на панели, процесс демонтажа щитка и идеи для тюнинга, включая накладки. Эти знания помогут поддерживать панель в исправном состоянии и сделать интерьер автомобиля более стильным.

Описание и расположение индикаторов и приборов на панели

Панель приборов автомобилей ВАЗ может варьироваться в зависимости от конкретной модели.

В общем, приборные панели отечественных автомобилей можно условно классифицировать на три категории:

• щитки классических моделей — ВАЗ 2101-ВАЗ 2107;
• приборные панели автомобилей семейства Лада Самара — 2108, 2109, 21099;
• приборки десятого семейства ВАЗ — 2110, 2111, 2112 и т.д.;
• панели более современных моделей ВАЗ — Приора, Гранта, Калина.

Так как последние два типа уже были рассмотрены в предыдущих материалах, мы не будем на них останавливаться.

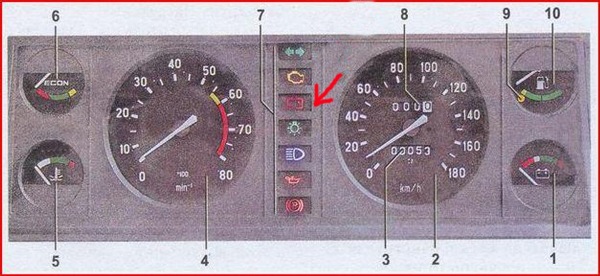

Приборная панель ВАЗ 2107 включает в себя следующие элементы (все индикаторы обозначены в соответствии с номерами на схеме ниже):

1. Вольтметр. Это устройство отображает текущее напряжение в электрической системе автомобиля.
2. Спидометр, который показывает скорость движения автомобиля.
3. Одометр. Это счетчик, отображающий общий пробег автомобиля.
4. Тахометр. Он показывает частоту оборотов двигателя. Не рекомендуется допускать, чтобы стрелка заходила в красную зону.
5. Датчик температуры антифриза. Также следует избегать попадания стрелки в красную зону, так как это может привести к перегреву двигателя.
6. Одной из особенностей щитка приборов ВАЗ является наличие эконометра. Это устройство помогает водителю выбрать наиболее экономичный режим движения.
7. Индикаторы. Сверху вниз — поворотники и световая сигнализация, значок Чек (для диагностики двигателя, устанавливается на инжекторы), разряженный аккумулятор, габаритное освещение, дальний свет, низкое давление масла, стояночный тормоз.
8. Еще один счетчик пробега автомобиля, который фиксирует суточный пробег.
9. Световой индикатор, который загорается при низком уровне топлива в баке.
10. Датчик уровня топлива.

Отдельное внимание стоит уделить приборным панелям автомобилей семейства Самара. Панели на ВАЗ 2108, 2109 и 21099 могут быть низкими или высокими — это зависит от установленной в салоне торпеды.

Приборные панели с низким расположением включают в себя следующие элементы:

1. Спидометр.
2. Датчик температуры охлаждающей жидкости.
3. Вольтметр.
4. Датчик уровня топлива в баке.
5. Индикатор минимального объема бензина.
6. Эконометр, назначение которого было описано ранее.
7. Счетчик суточного пробега автомобиля.
8. Одометр, отображающий общий пробег.
9. Экран СТОП.
10. Индикатор разряженной аккумуляторной батареи, его появление на панели с низкой накладкой может также свидетельствовать о неисправности генератора.
11. Индикатор открытия воздушной заслонки или подсоса.
12. Световая сигнализация.
13. Значок снижения уровня тормозной жидкости.
14. Индикатор активации ручного тормоза.
15. Значок снижения давления масла в системе, обычно его появление связано с уменьшением уровня масла.
16. Поворотники.
17. Габаритное освещение.
18. Символ активации задних противотуманок.
19. Индикатор включения дальнего света.
20. Символ активации системы обогрева заднего стекла.

Фотогалерея «Приборка Самары с высокой панелью»

Интересные факты

Вот несколько интересных фактов, связанных с ремонтом и совершенствованием панелей приборов автомобилей ВАЗ:

1. Модернизация подсветки: Многие владельцы автомобилей ВАЗ заменяют стандартные лампы подсветки панели приборов на светодиоды. Это не только улучшает яркость и равномерность освещения, но и значительно увеличивает срок службы подсветки, так как светодиоды менее подвержены перегреву и износу.

2. Кастомизация дизайна: В последние годы стало популярным кастомизировать панели приборов, добавляя индивидуальные элементы, такие как уникальные шкалы, цветные накладки или даже цифровые дисплеи. Это позволяет не только улучшить внешний вид, но и повысить функциональность, например, добавив дополнительные датчики или индикаторы.

3. Использование современных технологий: Некоторые энтузиасты автомобилей ВАЗ устанавливают на свои машины панели приборов от более современных моделей или даже от других марок. Это позволяет интегрировать новые технологии, такие как бортовые компьютеры, которые могут отображать информацию о расходе топлива, температуре двигателя и других параметрах в реальном времени, что значительно улучшает опыт вождения.

Возможные неисправности

Современные автомобили зачастую оборудованы разъемом для диагностики ВАЗ. Однако даже в случае его отсутствия можно ориентироваться на индикаторы.

Если приборная панель начала функционировать нестабильно, возможные причины могут быть следующими:

1. Приборы могут не работать из-за механических повреждений или попадания влаги на панель. Для диагностики необходимо снять устройство и проверить наличие трещин на плате и других повреждений, а также следов влаги. Если обнаружены дефекты, скорее всего, потребуется замена приборной панели.
2. Некоторые индикаторы перестали светиться. Обычно это связано с перегоранием ламп освещения. Для диагностики также нужно снять щиток и заменить выгоревшие лампы на новые.
3. Проблема с подсветкой. Это может быть вызвано повреждением провода, отвечающего за ее включение.
4. Не функционируют отдельные приборы, например, датчик уровня топлива или температуры двигателя. Для диагностики необходимо извлечь неисправный контроллер, который может находиться в моторном отсеке или бензобаке. После его извлечения следует проверить контакты и электрическую цепь, а также можно попробовать установить новый датчик и протестировать работу приборной панели.
5. Окисление контактов. Эта проблема может возникнуть в результате длительной эксплуатации автомобиля (автор видео — канал В гараже).

Тюнинг Комбинации приборов ВАЗ 2110

Инструкция по демонтажу

Рассмотрим процесс снятия приборной панели на примере автомобиля девятой модели:

1. Сначала необходимо открыть капот и отключить аккумуляторную батарею.
2. Затем на верхней части накладки щитка находятся два винта, которые нужно аккуратно выкрутить.
3. После этого производится снятие самой накладки.
4. Далее переходим к щитку. Устройство аккуратно извлекается из своего посадочного места, и все провода, подключенные к нему, отключаются.
5. Приборная панель вынимается из монтажного места. Если требуется, для проверки используется диагностическое оборудование, и при необходимости выполняется ремонт. Установка осуществляется в обратном порядке (автор видео о снятии приборной панели — канал В гараже).

Снятие приборной панели ВАЗ 2110

Идеи для тюнинга

Существует несколько способов тюнинга приборной панели автомобилей ВАЗ:

1. Установка новой, усовершенствованной приборной панели. На современном рынке представлен широкий выбор таких устройств — пользователям доступны различные варианты контрольных щитков, которые отличаются как по цене, так и по характеристикам. Чаще всего это цифровые приборы. Однако стоит учитывать, что автовладельцу может понадобиться адаптировать разъемы для подключения нового щитка, а также, возможно, внести изменения в прошивку блока управления.

2. Применение накладок. Это один из самых популярных и простых способов тюнинга. В данном случае накладки устанавливаются поверх существующей шкалы приборов — вместо стандартных шкал спидометра, тахометра, датчиков температуры и уровня топлива. Установка накладок требует демонтажа приборной панели и снятия стрелок со шкалы. Такие накладки можно легко найти в интернете, а при необходимости их даже можно скачать.

3. Использование светодиодов. Этот вариант является одним из самых простых в реализации. Суть заключается в замене заводских ламп на более яркие и привлекательные светодиоды. Такая простая модернизация значительно улучшит внешний вид контрольного щитка и повысит его освещенность. Однако важно помнить, что света должно быть в меру, так как слишком яркая панель может отвлекать внимание водителя. Замена ламп не вызовет трудностей — старые просто демонтируются, а новые устанавливаются на их место. Если вы решили использовать светодиодную ленту, учтите, что ее придется припаивать к плате, поэтому нужно быть особенно осторожным.

4. Обшивка щитка. Этот способ тюнинга относится к внешнему, так как он влияет только на внешний вид панели. Он актуален в тех случаях, когда щиток износился или на нем имеются повреждения.

Видео «Приборка на микроконтроллере в ВАЗ 2106»

В видео ниже представлен итог установки модернизированной приборной панели на микроконтроллере в автомобиле ВАЗ 2106 (автор — Yury Yury).

Приборная панель ВАЗ 2106, на микроконтроллере

Советы по уходу за панелью приборов

Панель приборов автомобиля ВАЗ – это не только важный элемент управления, но и важная часть интерьера, которая требует регулярного ухода и внимания. Правильный уход за панелью приборов поможет продлить срок ее службы, сохранить эстетический вид и обеспечить точность показаний. Вот несколько советов, которые помогут вам поддерживать панель приборов в идеальном состоянии.

1. Регулярная чистка

Чистка панели приборов должна проводиться регулярно, чтобы избежать накопления пыли и грязи. Используйте мягкую, нецарапающуюся ткань, чтобы протирать поверхность. Для удаления загрязнений можно использовать специальные средства для ухода за автомобилем, которые не содержат агрессивных химикатов. Избегайте использования абразивных материалов, так как они могут повредить поверхность панели.

2. Защита от ультрафиолетовых лучей

Ультрафиолетовые лучи могут негативно сказаться на состоянии панели приборов, вызывая выцветание и трещины. Для защиты от UV-излучения рекомендуется использовать специальные защитные покрытия или спреи, которые создают защитный слой. Также старайтесь паркуйте автомобиль в тени или используйте солнцезащитные экраны.

3. Устранение царапин и повреждений

Если на панели появились царапины или другие повреждения, их следует устранить как можно скорее. Для мелких царапин можно использовать полировочные пасты, которые помогут сгладить поверхность. В случае более серьезных повреждений может потребоваться замена отдельных элементов панели или использование специальных ремонтных комплектов.

4. Проверка работоспособности приборов

Регулярно проверяйте работоспособность всех приборов на панели. Убедитесь, что стрелки тахометра, спидометра и других датчиков реагируют правильно. Если вы заметили какие-либо отклонения, это может свидетельствовать о необходимости диагностики и ремонта. Не игнорируйте проблемы, так как это может привести к более серьезным поломкам.

5. Устранение запахов

Запахи в салоне могут накапливаться на панели приборов. Для их устранения используйте специальные освежители воздуха или натуральные средства, такие как уксус или сода. Также важно следить за состоянием системы вентиляции и кондиционирования, так как загрязненные фильтры могут стать источником неприятных запахов.

6. Обращение к профессионалам

Если вы не уверены в своих силах или столкнулись с серьезной проблемой, не стесняйтесь обращаться к профессионалам. Специализированные сервисы могут предложить качественный ремонт и обслуживание панели приборов, что позволит избежать дальнейших проблем и сохранить ее в идеальном состоянии.

Следуя этим простым советам, вы сможете не только поддерживать панель приборов вашего автомобиля ВАЗ в хорошем состоянии, но и продлить срок ее службы, обеспечив надежную работу всех систем. Регулярный уход и внимание к деталям – залог долговечности и функциональности вашего автомобиля.

Обзор современных заменителей и улучшений для приборной панели

Приборная панель автомобиля ВАЗ — это не только функциональный элемент, но и важная часть интерьера, которая влияет на общее восприятие автомобиля. Современные технологии и материалы открывают новые горизонты для улучшения и замены стандартных приборов. Рассмотрим несколько популярных вариантов, которые помогут обновить и усовершенствовать панель приборов.

1. Замена стандартных приборов на цифровые

Цифровые приборы становятся все более популярными среди владельцев автомобилей ВАЗ. Они предлагают более точные показания и могут отображать дополнительную информацию, такую как температура масла, напряжение аккумулятора и даже данные о расходе топлива. Установка цифровых приборов требует минимальных изменений в проводке и может быть выполнена самостоятельно с использованием стандартных инструментов.

2. Использование светодиодной подсветки

Светодиоды — это отличный способ улучшить видимость приборов в темное время суток. Замена стандартной подсветки на светодиодную не только улучшает яркость, но и позволяет выбрать различные цвета подсветки, что может добавить индивидуальности вашему автомобилю. Установка светодиодов требует аккуратности, но с помощью простых инструкций это можно сделать самостоятельно.

3. Установка дополнительных датчиков

Современные автомобили часто оснащаются множеством датчиков, которые помогают водителю контролировать состояние автомобиля. Установка дополнительных датчиков, таких как манометр давления масла, термометр охлаждающей жидкости или датчик уровня топлива, может значительно повысить информативность приборной панели. Эти устройства могут быть подключены к существующей системе или работать автономно.

4. Обновление дизайна панели

Если стандартный дизайн панели кажется вам устаревшим, можно рассмотреть возможность ее обновления. Существуют специальные накладки и обвесы, которые позволяют изменить внешний вид панели, придавая ей более современный и стильный вид. Также можно использовать виниловые пленки для изменения цвета и текстуры поверхности.

5. Программное обеспечение и прошивки

Некоторые владельцы автомобилей ВАЗ выбирают обновление программного обеспечения приборной панели. Это может включать в себя изменение настроек отображения, добавление новых функций или улучшение откликов приборов. Однако такие изменения требуют специальных знаний и оборудования, поэтому рекомендуется обращаться к профессионалам.

6. Установка мультимедийных систем

Современные мультимедийные системы могут интегрироваться с приборной панелью, предлагая функции навигации, Bluetooth-соединение и управление музыкой. Это не только улучшает функциональность, но и делает поездки более комфортными. Установка таких систем может потребовать дополнительных адаптеров и проводки, но результат стоит затраченных усилий.

В заключение, модернизация приборной панели автомобиля ВАЗ открывает множество возможностей для улучшения как функциональности, так и эстетики. Выбор конкретных улучшений зависит от ваших предпочтений и бюджета, но с правильным подходом можно значительно повысить комфорт и безопасность вождения.

Часто задаваемые вопросы и ответы по ремонту панели приборов

Каковы основные причины неисправностей панели приборов?

Неисправности панели приборов могут возникать по различным причинам. Наиболее распространенные из них включают:

• Износ компонентов: Со временем элементы панели, такие как лампочки, резисторы и конденсаторы, могут выходить из строя.
• Механические повреждения: Удары, падения или неправильная установка могут привести к повреждению печатной платы или разъемов.
• Коррозия: Влага и грязь могут вызвать коррозию контактов, что приводит к плохому соединению и сбоям в работе.
• Электрические проблемы: Неправильное подключение проводов или короткое замыкание могут вызвать сбои в работе панели.

Как диагностировать неисправности панели приборов?

Для диагностики неисправностей панели приборов можно использовать следующие методы:

• Визуальный осмотр: Проверьте наличие видимых повреждений, таких как трещины на стекле, обгоревшие лампочки или поврежденные провода.
• Проверка питания: Используйте мультиметр для проверки наличия напряжения на разъемах панели. Это поможет определить, поступает ли питание к панели.
• Тестирование лампочек: Снимите панель и проверьте каждую лампочку на работоспособность, заменив их при необходимости.
• Использование диагностического оборудования: Современные автомобили могут быть подключены к диагностическому сканеру, который поможет выявить ошибки в системе.

Как выполнить ремонт панели приборов?

Ремонт панели приборов может включать в себя несколько этапов:

1. Снятие панели: Для начала необходимо аккуратно снять панель приборов, отключив все разъемы и крепления.
2. Замена неисправных компонентов: Замените все поврежденные или неработающие элементы, такие как лампочки, резисторы или конденсаторы.
3. Очистка контактов: Используйте специальный очиститель для электроники, чтобы удалить коррозию и грязь с контактов.
4. Проверка соединений: Убедитесь, что все провода и разъемы надежно подключены и не имеют повреждений.
5. Сборка панели: После завершения ремонта соберите панель обратно, убедившись, что все крепления и разъемы на месте.

Как улучшить функциональность панели приборов?

Для улучшения функциональности панели приборов можно рассмотреть следующие варианты:

• Установка дополнительных датчиков: Например, можно установить датчики температуры масла, давления масла или уровня топлива для более точного контроля состояния автомобиля.
• Модернизация подсветки: Замена стандартных лампочек на светодиоды может улучшить яркость и долговечность подсветки панели.
• Использование мультимедийных систем: Установка современных мультимедийных систем с функциями навигации и Bluetooth может значительно расширить функционал панели.

Где найти запчасти для ремонта панели приборов?

Запчасти для ремонта панели приборов автомобилей ВАЗ можно найти в следующих местах:

• Автомобильные магазины: Многие магазины предлагают широкий ассортимент запчастей для автомобилей ВАЗ.
• Интернет-магазины: Сайты, специализирующиеся на продаже автозапчастей, могут предложить как оригинальные, так и аналоговые детали.
• Разборки: На разборках можно найти б/у детали по более низким ценам.
