Приборная панель Chevrolet Niva — важный инструмент для контроля состояния автомобиля и своевременной реакции на неисправности. В статье рассмотрим обозначения индикаторов на щитке приборов, что поможет лучше понимать сигналы автомобиля. Также предложим советы по диагностике и ремонту панели, а также идеи для тюнинга, чтобы сделать вашу Ниву более функциональной и уникальной. Эта информация будет полезна как новичкам, так и опытным автолюбителям, стремящимся улучшить свой автомобиль.

Описание и расположение индикаторов и приборов на панели

Комбинация приборов включает в себя множество компонентов.

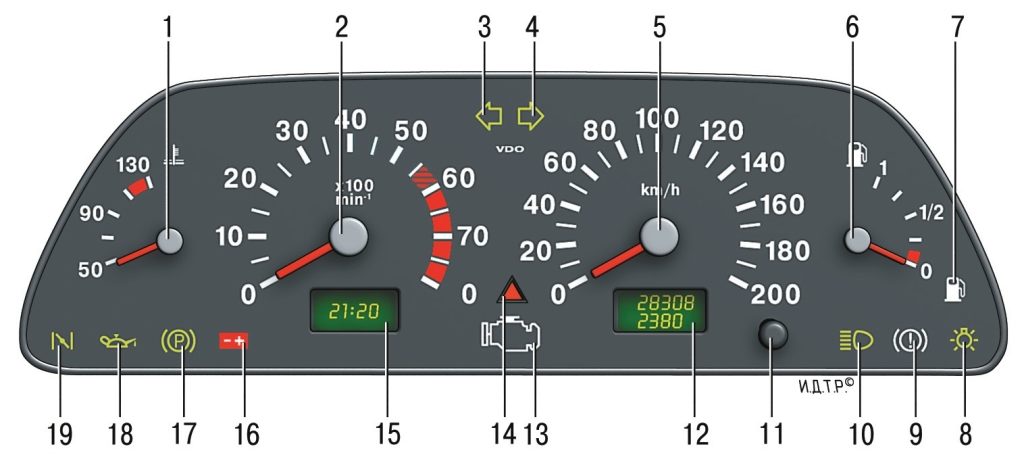

Согласно схеме, представленной выше, устройство щитка выглядит следующим образом:

1. Датчик температуры хладагента, стрелка которого поднимается по мере нагрева двигателя. Необходимо следить за тем, чтобы стрелка не заходила в красную зону, так как это указывает на перегрев двигателя.
2. Тахометр — прибор, который показывает количество оборотов коленчатого вала двигателя.
3. Индикатор левого поворотника, выполненный в виде зеленой стрелки, загорается при активации соответствующего указателя на подрулевом переключателе. Если индикатор начинает мигать чаще, чем обычно, это может означать, что лампочка перегорела.
4. Правый поворотник.
5. Спидометр — этот прибор информирует водителя о текущей скорости движения автомобиля. Спидометр соединен с раздаточной коробкой через электрический привод.
6. Индикатор уровня топлива в бензобаке, на Шеви Нива используется электромагнитное устройство, которое работает только при включенном зажигании. Когда зажигание выключено, стрелка индикатора опускается вниз шкалы.
7. Индикатор резерва топлива, который загорается на приборной панели, когда уровень топлива составляет примерно 4-6.5 литров.
8. Индикатор включенной оптики, который появляется на щитке при активации соответствующих фар.
9. Символ аварийного состояния тормозной системы, который загорается, если уровень тормозной жидкости в расширительном бачке опускается ниже критического уровня.
10. Индикатор дальнего света.
11. Кнопка, позволяющая сбросить показания суточного пробега. С помощью этой кнопки также можно переключаться на отображение часов или температуры наружного воздуха.
12. Дисплей, на котором отображается общий и суточный пробег автомобиля.
13. Индикатор Check Engine, который сигнализирует о необходимости диагностики двигателя. Он должен загораться при включении зажигания и исчезать после запуска двигателя. Если индикатор продолжает гореть во время движения, необходимо проверить систему управления двигателем.
14. Лампочка, сигнализирующая о включении световой сигнализации.
15. Символ времени и температуры, переключение между режимами осуществляется с помощью кнопки 11.
16. Индикатор разряда аккумулятора, который должен загораться при включении зажигания и гаснуть после запуска двигателя. Если индикатор постоянно горит, это может указывать на отсутствие зарядного тока в бортовой сети, что может быть связано с неисправностью регулятора напряжения или генератора, а также с недостаточным натяжением или обрывом ремня генератора.
17. Символ включенного ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя.
18. Индикатор низкого давления масла в двигателе. Он должен загораться при активации зажигания. Если он продолжает гореть после запуска двигателя, это указывает на низкое давление в системе или недостаток моторного масла.
19. Резервный индикатор (автор видео — Артем С).

Обзор Gamma GF-826

Возможные неисправности

Если вы уже разобрались с обозначениями лампочек на панели приборов Нива Шевроле, давайте перейдем к следующему аспекту — возможным неисправностям приборной панели:

1. Если комбинация приборов не функционирует, но двигатель запускается без проблем, скорее всего, причина кроется в неисправности самого щитка или отсутствии питания.
2. Если лампочки на приборной панели не светятся, и все индикаторы перестали работать одновременно, это может указывать на обрыв или повреждение провода, отвечающего за подсветку. Если же не функционирует лишь часть ламп, вероятнее всего, они просто перегорели.
3. Если устройства не работают, это, скорее всего, связано с электрической проблемой. В таком случае потребуется разобрать щиток и выявить неисправность.
4. Если не работают датчики уровня топлива или температуры антифриза, это обычно указывает на плохой контакт в электрической цепи. Обычно данную проблему можно решить, отключив и очистив контакты штекера (автор видео — канал Иг К).

Как снять накладку панели приборов Нива-шевроле

Интересные факты

Вот несколько интересных фактов о щитке приборов на Ниве Шевроле, которые могут быть полезны для знакомства, диагностики и тюнинга:

1. Многофункциональность: Щиток приборов на Ниве Шевроле не только отображает стандартные показатели, такие как скорость и уровень топлива, но и может включать дополнительные функции, такие как индикаторы температуры двигателя и давления масла. Некоторые владельцы устанавливают дополнительные датчики, чтобы расширить функциональность, например, для мониторинга состояния трансмиссии или давления в шинах.

2. Диагностика через OBD-II: Нива Шевроле оборудована системой OBD-II, что позволяет проводить диагностику автомобиля с помощью сканера. Это дает возможность считывать коды ошибок и отслеживать состояние различных систем автомобиля, включая щиток приборов. С помощью специального программного обеспечения можно даже настроить некоторые параметры отображения на щитке.

3. Тюнинг и кастомизация: Щиток приборов на Ниве Шевроле можно легко кастомизировать. Существуют различные варианты оформления, включая сменные панели, подсветку и даже цифровые дисплеи. Некоторые автолюбители устанавливают кастомные приборы, которые могут отображать больше информации или иметь уникальный дизайн, что позволяет сделать интерьер автомобиля более индивидуальным и стильным.

Эти факты подчеркивают как функциональность, так и возможности для персонализации щитка приборов на Ниве Шевроле.

Диагностика своими руками

Согласно руководству по эксплуатации автомобиля, контрольный щиток оснащен собственной системой диагностики, которая позволяет проверить его функциональность без необходимости демонтажа.

Процесс диагностики включает следующие шаги:

1. Сначала необходимо выключить зажигание и удерживать кнопку сброса суточного пробега. Затем включите зажигание и отпустите кнопку. Стрелки на приборной панели должны несколько раз пройти по всей шкале — это тестирование приборов.
2. Далее, удерживайте кнопку сброса в течение пяти секунд, чтобы очистить память процессора.
3. Теперь нажмите кнопку сброса одометра, и на дисплее отобразится версия установленного программного обеспечения. При повторном нажатии на кнопку на экране появятся коды. Цифра 0 указывает на отсутствие неисправностей в работе приборной панели, 1 — на неисправность микропроцессора, 2 — на обрыв цепи контроллера топлива, 4 или 8 — на повышенное или пониженное напряжение в бортовой сети. Если обнаружено несколько ошибок, на дисплее будет показана сумма кодов. Например, 14 означает наличие ошибок 2, 4 и 8, а неисправность 10 указывает на ошибки 8 и 2 и так далее.

Варианты тюнинга

Варианты для тюнинга автомобиля не так уж и многочисленны:

1. Замена приборной панели на модель от другого автомобиля. Для этого потребуется помощь опытного электрика, так как придется модифицировать разъемы. Также можно рассмотреть установку цифровой панели — это придаст вашему автомобилю уникальный вид.
2. Еще один способ тюнинга — замена стандартных лампочек на светодиодные. Этот вариант пользуется популярностью среди автомобилистов благодаря своей доступности и простоте выполнения.
3. Также можно обновить приборные шкалы на спидометре, тахометре и других датчиках. Такие шкалы можно приобрести готовыми или создать самостоятельно, учитывая свои личные предпочтения.

Видео «Тюнингованная приборка Flash FX-3 на автомобиле Нива Шевроле»

Как функционирует тюнингованная Chevrolet — посмотрите видео ниже (автор — канал PSG-TUNING).

Приборная панель Flash FX-3 ВАЗ 2110 — 2115, Нива-шевроле.mp4

Сравнение с другими моделями автомобилей

Щиток приборов на Ниве Шевроле, как и на любом другом автомобиле, выполняет важную функцию: он предоставляет водителю необходимую информацию о состоянии автомобиля и его системах. Однако, в сравнении с другими моделями автомобилей, щиток приборов Нивы Шевроле имеет свои особенности и отличия, которые стоит рассмотреть более подробно.

Во-первых, стоит отметить, что Нива Шевроле была разработана на базе классической Нивы, что отразилось на дизайне и функциональности щитка приборов. В отличие от современных автомобилей, где щитки приборов часто имеют сложные цифровые дисплеи и множество дополнительных функций, Нива Шевроле сохраняет более традиционный подход. Здесь можно встретить аналоговые шкалы для измерения скорости, оборотов двигателя, уровня топлива и температуры охлаждающей жидкости.

Сравнивая щиток приборов Нивы Шевроле с аналогичными элементами других автомобилей, можно выделить несколько ключевых аспектов:

• Простота и надежность: Щиток приборов Нивы Шевроле отличается простотой в использовании и надежностью. В отличие от более сложных систем, которые могут выходить из строя из-за программных сбоев, аналоговые приборы менее подвержены таким проблемам.
• Информативность: Несмотря на свою простоту, щиток приборов Нивы предоставляет всю необходимую информацию для водителя. Например, шкала уровня топлива и индикатор температуры двигателя позволяют быстро оценить состояние автомобиля без необходимости углубляться в электронные системы.
• Дизайн: Дизайн щитка приборов Нивы Шевроле может показаться устаревшим по сравнению с современными автомобилями, где используются яркие LED-дисплеи и мультимедийные системы. Однако, для многих водителей такой минималистичный подход является плюсом, так как он не отвлекает внимание от дороги.
• Тюнинг и модификации: В отличие от более дорогих моделей, щиток приборов Нивы Шевроле предоставляет широкие возможности для тюнинга. Водители могут заменить стандартные приборы на более современные или стильные, а также установить дополнительные датчики для мониторинга различных параметров.

В заключение, щиток приборов Нивы Шевроле, хотя и отличается от более современных аналогов, остается функциональным и надежным элементом автомобиля. Его простота и информативность делают его удобным для использования, а возможности для тюнинга позволяют каждому владельцу адаптировать его под свои нужды и предпочтения.

Советы по уходу и обслуживанию щитка приборов

Щиток приборов в Ниве Шевроле – это не только элемент, который отображает важную информацию о состоянии автомобиля, но и важная часть интерьера, которая требует должного ухода и обслуживания. Правильное обращение с щитком приборов поможет продлить его срок службы и сохранить функциональность. Вот несколько советов, которые помогут вам в этом процессе.

Регулярная чистка

Одним из основных аспектов ухода за щитком приборов является его регулярная чистка. Пыль и грязь могут накапливаться на поверхности, что не только ухудшает внешний вид, но и может затруднять чтение показаний. Для чистки используйте мягкую ткань, слегка смоченную в воде или специальном средстве для ухода за автомобилем. Избегайте использования абразивных материалов, которые могут поцарапать пластик.

Проверка подсветки

Подсветка щитка приборов играет важную роль в восприятии информации водителем, особенно в темное время суток. Регулярно проверяйте работоспособность всех лампочек и индикаторов. Если вы заметили, что какая-то из лампочек не работает, замените её как можно скорее, чтобы избежать путаницы в показаниях.

Контроль за показаниями

Следите за показаниями приборов, особенно за уровнем топлива, температурой двигателя и давлением масла. Если вы заметили, что показания отличаются от ожидаемых, это может быть признаком неисправности. В таком случае рекомендуется провести диагностику автомобиля, чтобы выявить и устранить проблему.

Защита от ультрафиолета

Ультрафиолетовые лучи могут негативно влиять на пластик щитка приборов, вызывая его выцветание и трещины. Чтобы защитить щиток от воздействия солнца, используйте специальные защитные пленки или накладки. Также старайтесь паркуйте автомобиль в тени или используйте солнцезащитные экраны.

Проверка соединений и проводки

Периодически проверяйте состояние проводки и соединений, которые идут к щитку приборов. Коррозия или повреждения проводов могут привести к неправильной работе приборов. Если вы заметили какие-либо проблемы, лучше обратиться к специалисту для диагностики и ремонта.

Замена щитка приборов

Если щиток приборов вышел из строя и не подлежит ремонту, его замена может стать единственным выходом. При выборе нового щитка обращайте внимание на совместимость с вашей моделью Нивы Шевроле. Установка нового щитка должна проводиться с соблюдением всех рекомендаций производителя, чтобы избежать проблем с работой приборов.

Соблюдение этих простых советов поможет вам поддерживать щиток приборов в отличном состоянии, обеспечивая надежную работу и комфорт во время вождения. Регулярный уход и внимание к деталям – залог долгой службы вашего автомобиля.

Обзор популярных аксессуаров для улучшения функциональности приборной панели

1. Дополнительные датчики

Одним из самых популярных способов улучшения функциональности приборной панели Нивы Шевроле является установка дополнительных датчиков. Это могут быть датчики температуры масла, давления масла, температуры охлаждающей жидкости и даже вольтметры. Установка таких датчиков позволяет водителю более точно контролировать состояние автомобиля и предотвращать возможные поломки.

2. LED-подсветка

Замена стандартной подсветки на LED-лампы не только улучшает внешний вид приборной панели, но и повышает её читаемость в темное время суток. LED-подсветка более яркая и долговечная, что делает её отличным выбором для тюнинга. Кроме того, можно выбрать различные цвета подсветки, что позволяет индивидуализировать интерьер автомобиля.

3. Обновление приборной панели

Существуют комплекты для обновления приборной панели, которые включают в себя новые шкалы, стрелки и даже цифровые дисплеи. Такие обновления не только придают автомобилю современный вид, но и могут улучшить читаемость показаний. Некоторые производители предлагают кастомизированные решения, которые позволяют выбрать дизайн в соответствии с личными предпочтениями владельца.

4. Установка мультимедийной системы

Современные мультимедийные системы могут интегрироваться с приборной панелью, предоставляя доступ к навигации, музыке и даже информации о состоянии автомобиля. Установка такой системы может значительно улучшить функциональность и комфорт вождения. Многие мультимедийные устройства поддерживают Bluetooth и USB, что позволяет подключать смартфоны и другие гаджеты.

5. Защитные накладки и чехлы

Для защиты приборной панели от повреждений и износа можно использовать специальные накладки и чехлы. Они не только защищают от царапин и солнечных лучей, но и могут добавить стильный акцент в интерьер автомобиля. На рынке представлены различные материалы и дизайны, что позволяет выбрать подходящий вариант для каждого владельца.

6. Тюнинг стрелок и шкал

Замена стандартных стрелок и шкал на более стильные и яркие может значительно изменить внешний вид приборной панели. Существуют варианты с подсветкой, а также с уникальным дизайном, что позволяет сделать панель более индивидуальной. Такой тюнинг не требует сложной установки и может быть выполнен самостоятельно.

7. Установка системы мониторинга

Современные системы мониторинга позволяют отслеживать различные параметры автомобиля в реальном времени. Это может быть полезно для тех, кто хочет следить за расходом топлива, состоянием двигателя и другими важными показателями. Такие системы могут интегрироваться с приборной панелью и отображать данные на экране.

8. Кастомизация под личные предпочтения

Каждый владелец Нивы Шевроле может создать уникальную приборную панель, которая будет соответствовать его стилю и предпочтениям. Это может включать в себя не только изменение внешнего вида, но и функциональности. Например, можно добавить дополнительные кнопки для управления различными системами автомобиля или установить уникальные элементы управления.

Таким образом, существует множество способов улучшить функциональность и внешний вид приборной панели Нивы Шевроле. Выбор аксессуаров и модификаций зависит от личных предпочтений владельца и целей, которые он ставит перед своим автомобилем.
