В статье рассмотрим причины, по которым может перестать работать панель приборов на ВАЗ 2110, и предложим пошаговые инструкции по ее снятию и разборке. Понимание работы приборной панели и умение устранять неполадки помогут сэкономить время и деньги на ремонте, а также повысить безопасность эксплуатации автомобиля. Также предоставим информацию о распиновке приборки и видеоинструкции для удобства владельцев «десятки».

Устройство панели приборов на ВАЗ 2110

Под термином «приборная панель» в автомобилях подразумевается блок индикаторов и контрольных ламп, который располагается перед водителем. Правильное название этой детали — щиток, который монтируется в пластиковую панель, известную как торпедо.

Приборный щиток на модели ВАЗ 2110 включает в себя:

• спидометр для измерения скорости;
• тахометр, показывающий количество оборотов двигателя;
• индикаторы температуры охлаждающей жидкости и уровня топлива в баке;
• контрольные лампы, имеющие светофильтры различных цветов: желтого, оранжевого, зеленого, синего и красного;
• систему подсветки, состоящую из шести отдельных ламп;
• место для установки контрольной лампы.

На автомобилях ВАЗ 2110 можно встретить несколько вариантов комбинации приборов:

1. В первых выпусках использовалась электромеханическая панель с заводским номером 2110-3801010. Это устройство легко узнать по механическому одометру, который находится на шкале спидометра. Привод одометра осуществляется от электродвигателя, в то время как остальные указатели функционируют на магнитном принципе. На задней стороне щитка расположены две колодки подключения, находящиеся под углом 90 градусов.
2. Позже была выпущена электронная версия щитка, которая оснащена жидкристаллическим дисплеем в нижней части спидометра. Встречаются приборные панели с индикатором «подсоса» (хотя на ВАЗ 2110 с такой панелью он не устанавливался с завода) или с лампой в этом же месте. Также можно встретить автомобили с двойным окном дисплея — под тахометром и спидометром.
3. Очень редко встречается комбинация приборов, предназначенная для модели ВАЗ 21106, которая была укомплектована 2,0-литровым двигателем Opel. Эта деталь имеет номер 21106-3801010 и отличается расширенным диапазоном измерения скорости (до 240 км/ч) и дополнительным жидкристаллическим дисплеем в нижней части тахометра.
4. На последних версиях ВАЗ 2110 используется щиток, унифицированный с автомобилем 2118 «Калина» (модель 1118-3801010), который отличается компоновкой шкал. Эта деталь среди владельцев известна как панель «нового образца». Устройство устанавливается в измененную торпедо.

В зависимости от завода-изготовителя и даты сборки, оформление может варьироваться. Возможна оцифровка тахометра в сотнях или тысячах оборотов, а также нанесение технической информации на шкалу и другие изменения.

Почему не работает панель приборов на Ваз 2112 евро панель сброс глюка

Распиновка панели приборов

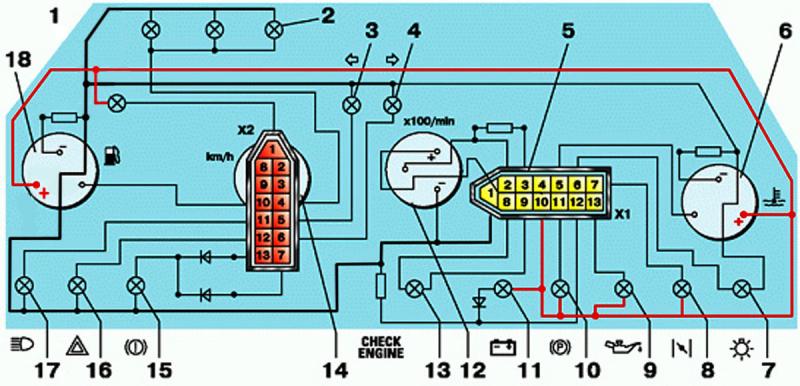

Комбинация приборов соединяется с бортовой сетью автомобиля через разъемы, расположенные на задней панели. Разъемы выполнены из белого (обозначается на схемах как Х1) и красного (на схемах Х2) пластика. Распиновка разъемов может варьироваться в зависимости от производителя. Этот аспект необходимо учитывать при проведении ремонтных работ.

Назначение элементов:

• 1 — индикатор остатка топлива;
• 2 — подсветка панели;
• 3 — индикатор поворота направо;
• 4 — индикатор поворота налево;
• 5 — белая колодка Х1;
• 6 — указатель температуры охлаждающей жидкости;
• 7 — лампа габаритных огней;
• 8 — индикатор включенного «подсоса»;
• 9 — контрольная лампа давления масла в двигателе;
• 10 — индикатор затянутого стояночного тормоза;
• 11 — указатель отсутствия зарядки аккумулятора;
• 12 — тахометр;
• 13 — индикатор Check Engine;
• 14 — спидометр и красная колодка Х2;
• 15 — лампа аварийного падения уровня тормозной жидкости;
• 16 — работа внешней аварийной сигнализации поворотниками;
• 17 — индикатор;
• 18 — прибор, показывающий уровень топлива в баке.

Назначение проводов в белом штекере приборов старого образца. Позиции пинов колодки указаны на схеме выше.

Номер пина	Назначение	Цвет провода VDO	Цвет провода Счетмаш	Цвет провода АП
1	Массовый сигнал	Черный	Черный	Черный
2	Тахометрический сигнал от блока управления двигателем	Коричнево-красный	Коричнево-красный	Коричнево-красный
3	Тахометрический сигнал от катушки зажигания	Желтый	Желтый	Желтый
4	Постоянное положительное питание (через предохранитель)	Красно-синий	Бело-красный	Красно-синий
5	Сигнал температуры жидкости	Зелено-белый	Зелено-белый	Зелено-белый
6	Габаритные огни (через предохранитель)	Желто-черный	Коричневый (2 шт.)	Желто-черный
7	Индикатор «подсоса»	Не используется	Не используется	Не используется
8	Сигнализатор Check Engine	Бело-красный	Бело-красный	Бело-красный
9	Положительное питание (через предохранитель)	Оранжевый (2 шт.)	Синий	Оранжевый (2 шт.)
10	Аналогично	Оранжевый (2 шт.)	Оранжевый	Оранжевый (2 шт.)
11	Индикация стояночного тормоза	Коричнево-синий (2 шт.)	Коричнево-синий	Коричнево-синий (2 шт.)
12	Клемма D генератора	Коричнево-белый	Коричнево-белый	Коричнево-белый
13	Сигнал от датчика давления масла	Серо-синий	Серо-синий	Серо-синий

Назначение проводов в красном штекере приборов старого образца.

Номер пина	Назначение	Цвет провода VDO	Цвет провода Счетмаш	Цвет провода АП
1	Сенсор температуры воздуха на улице	Сине-красный	Сине-красный	Сине-красный
2	Положительное питание (через предохранитель)	Оранжевый	Оранжевый	Оранжевый
3	Отрицательный сигнал	Черный (2 шт.)	Черный	Черный (2 шт.)
4	Управление подсветкой приборов	Белый	Белый	Белый
5	Индикация правого поворота	Синий	Синий (2 шт.)	Синий
6	Аналогично для левого	Сине-черный	Сине-черный (2 шт.)	Сине-черный
7	Сигнал от датчика уровня тормозной жидкости	Розово-синий	Розово-синий	Розово-синий
8	Канал связи с маршрутным компьютером	Коричневый	Коричневый	Коричневый
9	Сигнал от датчика скорости автомобиля	Серый	Серый и желтый	Серый
10	Сигнал от датчика уровня топлива	Розовый	Розовый	Розовый
11	Защита дальнего света (предохранитель)	Зелено-черный (2 шт.)	Зелено-черный	Зелено-черный (2 шт.)
12	Сигнал от реле аварийной сигнализации	Сине-белый	Не используется	Сине-белый
13	Управление от замка зажигания	Белый	Красный	Красный

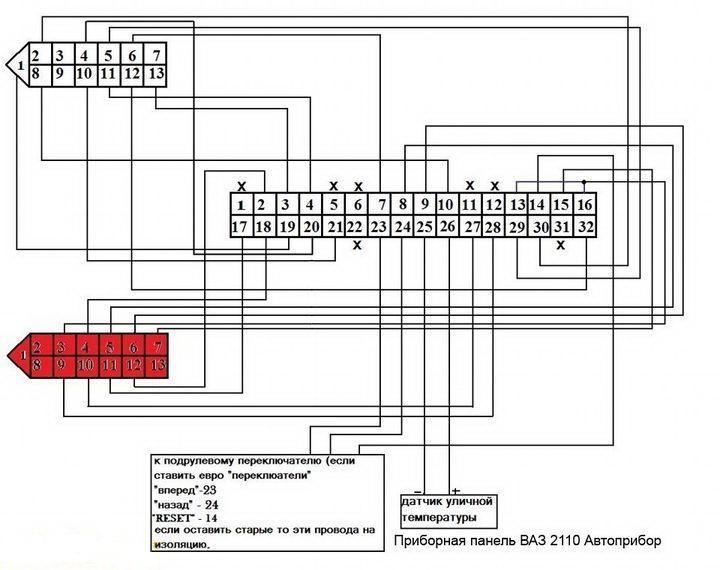

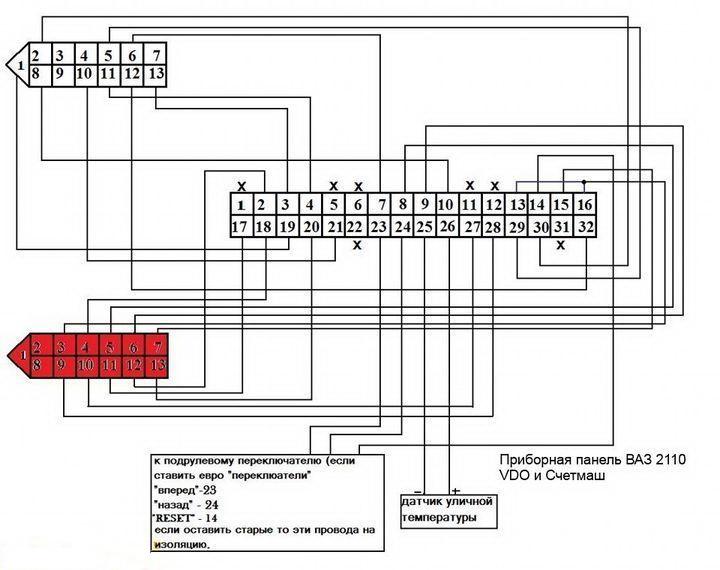

Распиновка панели нового образца отличается использованием единой колодки на 32 контакта, часть из которых не задействована.

Номер пина	Назначение	Примечание
1	Электроусилитель руля	При установке на ВАЗ 2110 не используется
2	Аварийная сигнализация	—
3	Давление масла	—
4	Ручной тормоз	—
5	Штатный иммобилайзер	При установке на ВАЗ 2110 не используется
6	Подушки безопасности	При установке на ВАЗ 2110 не используется
7	Габаритное освещение	—
8	Указатели правого поворота	—
9	Указатели левого поворота	—
10	Блок управления двигателем	—
11	Сенсор износа колодок	При установке на ВАЗ 2110 не используется
12	Индикатор ремней безопасности	При установке на ВАЗ 2110 не используется
13	Противобуксовочная система	—
14	Управление бортовым компьютером с подрулевого переключателя	—
15	Сенсор уровня тормозной жидкости	—
16	Блок АБС	—
17	Переключатель дальнего света фар	—
18	Регулировка яркости подсветки	—
19	Отрицательное питание	—
20	Клемма «30»	—
21	Клемма «15»	—
22	Сигнал о расходе топлива	—
23	Переключение меню компьютера вперед	—
24	Переключение меню компьютера назад	—
25	Отрицательное значение внешней температуры	—
26	Положительное значение внешней температуры	—
27	Сенсор уровня топлива	—
28	Сенсор скорости	—
29	Сенсор температуры двигателя	—
30	Низковольтный сигнал тахометра	—
31	Диагностический канал	При установке на ВАЗ 2110 не используется
32	Клемма L на реле-регуляторе	—

Проблема	Возможная причина	Решение
Панель приборов полностью не работает (нет индикации, подсветки)	Перегорел предохранитель F10 (10А) в монтажном блоке	Заменить предохранитель. Проверить целостность проводки к панели.
Не работает спидометр	Обрыв провода датчика скорости, неисправность датчика скорости, неисправность самого спидометра	Проверить проводку от датчика скорости до панели. Заменить датчик скорости. Проверить спидометр (возможно, потребуется ремонт или замена).
Не работает тахометр	Обрыв провода от катушки зажигания (или ЭБУ), неисправность тахометра	Проверить проводку от катушки зажигания (или ЭБУ) до панели. Проверить тахометр.
Не работает указатель уровня топлива	Неисправность датчика уровня топлива в баке, обрыв провода, неисправность указателя	Проверить датчик уровня топлива (измерить сопротивление). Проверить проводку. Проверить указатель.
Не работает указатель температуры двигателя	Неисправность датчика температуры охлаждающей жидкости, обрыв провода, неисправность указателя	Проверить датчик температуры (измерить сопротивление). Проверить проводку. Проверить указатель.
Не работает подсветка панели приборов	Перегорели лампочки подсветки, неисправность регулятора яркости, обрыв проводки	Заменить лампочки подсветки. Проверить регулятор яркости. Проверить проводку.
Индикаторы (лампочки) не горят	Перегорели лампочки, обрыв проводки, неисправность соответствующего датчика	Заменить лампочки. Проверить проводку. Проверить соответствующий датчик.
Панель приборов «глючит» (показывает неверные данные, мигает)	Плохой контакт в разъемах, неисправность платы панели приборов	Проверить и зачистить контакты в разъемах. Возможно, потребуется ремонт или замена платы панели приборов.
Как снять панель приборов	—	Отсоединить клемму аккумулятора. Открутить саморезы крепления облицовки рулевой колонки. Снять облицовку. Открутить саморезы крепления козырька панели приборов. Снять козырек. Открутить саморезы крепления самой панели приборов. Аккуратно отсоединить разъемы с обратной стороны панели.
Как разобрать панель приборов	—	После снятия панели, открутить винты крепления задней крышки. Аккуратно снять крышку. Отсоединить шлейфы и разъемы, чтобы получить доступ к плате и элементам.

Интересные факты

Вот несколько интересных фактов, связанных с темой снятия и разборки панели приборов ВАЗ 2110:

1. Скрытые крепления: При снятии панели приборов ВАЗ 2110 важно помнить, что некоторые крепления могут быть скрыты под декоративными накладками или в труднодоступных местах. Например, для доступа к некоторым винтам может потребоваться снять обшивку руля или другие элементы интерьера, что делает процесс более сложным, чем может показаться на первый взгляд.

2. Электрические соединения: Панель приборов ВАЗ 2110 подключена к бортовой сети автомобиля через несколько разъемов. При разборке важно аккуратно отсоединять эти разъемы, чтобы избежать повреждения проводки. Некоторые автомобилисты используют специальные инструменты для разъединения разъемов, чтобы минимизировать риск поломки.

3. Проблемы с подсветкой: Одной из распространенных причин неисправности панели приборов является выход из строя ламп подсветки. При разборке панели можно не только заменить перегоревшие лампы, но и установить светодиоды, что значительно улучшит яркость и долговечность подсветки, а также придаст панели современный вид.

Эти факты могут помочь владельцам ВАЗ 2110 лучше понять процесс работы с панелью приборов и избежать распространенных ошибок.

Какие проблемы могут возникнуть с панелью приборов на ВАЗ 2110?

Причины, по которым комбинация приборов перестала функционировать, можно разделить на два типа:

• неправильная работа подсветки или отдельных индикаторов;
• полное отключение панели.

Не горит подсветка панели приборов

Для подсветки комбинации приборов используется несколько ламп. Если одна из секций тускнеет, это может свидетельствовать о том, что одна или две лампы перегорели. В случае полной потери подсветки необходимо проверить предохранитель, который отвечает за питание этой цепи. Он находится в салонном блоке, занимает первое место слева в верхнем ряду и имеет номинал 5А.

Неисправности индикаторов могут быть связаны с проблемами в электронике. Например, сбой в работе контроллера двигателя может стать причиной, по которой не загорается лампа Check Engine.

Если на ВАЗ 2110 полностью отключается подсветка и перестают функционировать лампы освещения заднего номерного знака и левого борта, это может указывать на неисправность плавкой вставки.

Полный отказ узла

Полный отказ комбинации приборов означает, что стрелочные индикаторы, контрольные лампы и дисплей не функционируют. Главной причиной данной неисправности обычно является перегорание предохранителя, который находится в блоке салона. Предохранитель с номиналом 10 А расположен на втором месте справа в нижнем ряду.

Чтобы проверить, вышел ли предохранитель из строя, обратите внимание на неработающие элементы. Если новая вставка также перегорает, необходимо искать источник проблемы в коротком замыкании проводки. Не рекомендуется пытаться решить проблему, устанавливая предохранители с более высоким номиналом или «жучки», так как это может привести к возникновению пожара.

Стрелки прыгают вниз и вверх

Основными факторами, вызывающими беспорядочное движение стрелок, являются слабый массовый сигнал, который может быть вызван коррозией или ослаблением соединения провода. В соответствии с заводской схемой электропроводки, «масса» поступает от провода, который прикреплен к моторному щиту. Место крепления болта находится за установкой аудиосистемы. Также могут существовать другие точки подключения массового провода, которые были изменены в ходе ремонтов, проведенных предыдущими владельцами автомобиля. После того как вы найдете место соединения, необходимо надежно зажать крепление и с помощью тестера проверить целостность проводника.

Проблема с щитком приборов

На многих подержанных автомобилях часто наблюдаются сбои в работе приборной панели, вызванные повреждением компонентов печатных плат. Для диагностики проблемы следует извлечь комбинацию из панели, не отсоединяя при этом разъемы питания.

Проблема с прикуривателем

Одной из частых причин неисправностей в модели 2110 является прикуриватель. При подключении устройств, требующих значительной мощности, может произойти перегорание предохранителя, а также питания, отвечающего за работу комбинации приборов. Предохранитель прикуривателя с номиналом 25 А находится слева от панели индикаторов (подробности рассмотрены в разделе, посвященном полному отказу узла).

Диагностика и устранение проблем

Если панель приборов ВАЗ 2110 не функционирует, для решения возникших проблем следует:

• проверить лампы и заменить неисправные элементы;
• с помощью мультиметра или контрольного индикатора оценить состояние проводки;
• осмотреть контакты и очистить их от окислов;
• проверить предохранители;
• протестировать работу приборов.

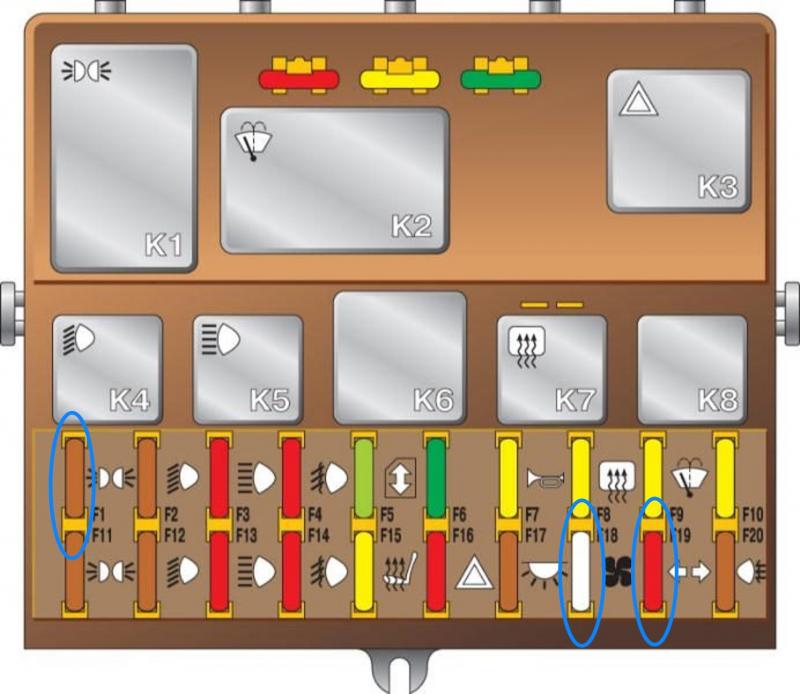

На схеме предохранители, которые необходимо проверить при возникновении неисправностей с приборами на ВАЗ 2110, обозначены синим цветом.

Для проверки указателя температуры или уровня топлива выполните следующие шаги:

1. Включите зажигание.
2. Соедините проводом положительный выход питания прибора (он подключен к пину 5 в белом разъеме) с массой. Если стрелка отклоняется, проверьте проводку, соединяющую датчик с индикатором.
3. Если указатель температуры постоянно показывает перегрев, отключите его от датчика. Если стрелка упадет до нуля, необходимо заменить датчик. В противном случае возможно замыкание проводки на массу или неисправность самого индикатора.
4. Для тестирования индикатора снимите белый разъем с панели и подайте питание на пин 10 напрямую от положительной клеммы аккумулятора. На пин 1 подайте отрицательное напряжение. Если индикатор исправен, он покажет значение ноль; при отклонении стрелки устройство нуждается в замене.

Существуют и другие варианты ремонта:

1. Тахометр можно протестировать только на стенде, который имитирует работу двигателя. Спидометр также проверяется на специализированном оборудовании, которое сравнивает результаты с эталонным прибором.
2. Затем выполните визуальный осмотр дорожек на печатной плате внутри комбинации. Если обнаружите трещины, разрывы или расслоения, восстановите контакт с помощью припоя. Если ремонт не дает результата, потребуется замена комбинации приборов.

Замену ламп подсветки можно увидеть в видео на канале «В гараже у Сандро».

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Меры предосторожности

При ремонте панели приборов следует учитывать несколько важных рекомендаций:

• замену предохранителей необходимо проводить при выключенном зажигании;
• во время тестирования приборов следует проявлять осторожность, чтобы избежать короткого замыкания;
• пайку рекомендуется выполнять с помощью маломощного паяльника с тонким жалом;
• снятие и установка панели должны осуществляться с умеренным усилием, чтобы не повредить места крепления.

Как снять и разобрать панель приборов старого образца на ВАЗ 2110?

Демонтаж панели приборов на ВАЗ 2110 не требует специальных навыков. Процесс снятия и установки другой комбинации не влияет на работоспособность автомобиля и не вызывает ошибок в электронных системах. Сам приборный комплекс имеет разборный корпус и делится на несколько частей, что упрощает ремонт или тюнинг.

Какие инструменты понадобятся для самостоятельного снятия панели?

Для снятия и разборки панели приборов понадобятся две отвертки:

• комплект гаечных ключей и головок;
• короткая отвертка с крестообразным жалом;
• стандартная отвертка с крестообразным жалом.

Подготовительные работы

Подготовка к демонтажу панели приборов включает следующие шаги:

• отключение питания бортовой сети путем снятия клеммы с аккумулятора;
• снятие рулевого колеса и облицовки рулевой колонки;
• извлечение перчаточного ящика;
• некоторые владельцы предпочитают снимать передние сиденья, чтобы обеспечить больше пространства для работы.

Инструкция по снятию панели приборов

Пошаговая разборка торпедо ВАЗ 2110:

1. Сначала необходимо открутить винты, которые фиксируют щиток в области ног пассажира, и снять сам щиток.
2. Затем, следуя аналогичной процедуре, удалить щиток со стороны водителя.
3. Извлечь криволинейную заглушку, находящуюся под рычагом стояночного тормоза.
4. Открутить четыре винта, которые крепят крышку центральной консоли к кронштейнам. Места крепления находятся по бокам в центре и на задней кромке.
5. Отключить разъемы клавиш управления стеклоподъемниками (если они установлены в автомобиле). Также необходимо снять разъем прикуривателя.
6. Аккуратно снять защитный чехол рычага переключения передач с корпуса крышки консоли, чтобы не повредить его.
7. Убрать крышку центральной консоли из автомобиля.
8. Снять воздуховоды, которые подают теплый воздух к задним сиденьям.
9. Открутить гайки, которые фиксируют нижнюю часть.
10. Демонтировать пластиковые накладки на передних стойках крыши.
11. Извлечь часы и бортовой блок индикации.
12. Вынуть заглушки, расположенные по верхнему краю панели, в области небольших нерегулируемых дефлекторов.
13. Выкрутить гайки, которые находятся под заглушками и фиксируют панель.
14. Открутить винты, которые крепят кожух по нижнему краю. Два винта находятся слева, третий фиксирует диагностический разъем. Еще два винта расположены в центре торпедо, в ногах водителя и пассажира. Дополнительно есть винты в блоке предохранителей и в области под перчаточным ящиком.
15. Снять монтажный блок.
16. Осторожно извлечь пластиковый кожух с мест установки. Возможно, потребуется удалить пластиковые стяжки, которые удерживают проводку.

Инструкция по снятию комбинации приборов

Процесс снятия комбинации приборов включает следующие шаги:

1. Сначала необходимо выкрутить два винта, которые фиксируют обрамление комбинации приборов в верхней части. Эти винты имеют крестообразные головки, поэтому для работы лучше использовать короткую отвертку или ключ-трещотку из-за ограниченного пространства.
2. Затем открутите два аналогичных винта, которые удерживают накладку в нижней части.
3. Осторожно снимите накладку с места установки и отогните её к рулевой колонке.
4. Для продолжения демонтажа нужно отсоединить жгуты проводов от кнопок, расположенных по бокам накладки. Можно отключить провода только с одной стороны и отогнуть накладку вбок, но для удобства лучше полностью снять деталь.
5. Далее отверните два самореза, которые крепят комбинацию приборов к каркасу панели.
6. Потяните комбинацию на себя, чтобы освободить металлические зацепы от точек крепления в верхней части.
7. Отстегните два разъема, подключенных к задней части комбинации.
8. Выньте комбинацию приборов из панели.

Разборка комбинации приборов осуществляется следующим образом:

1. Сначала отстегните заднюю крышку, которая крепится на пластиковых усах.
2. Затем выкрутите саморезы, удерживающие защитное стекло.
3. Обязательно отметьте положение стрелок, после чего аккуратно снимите их. Некоторые владельцы используют столовую вилку, подводя её под основание стрелки. Также можно снять стрелки рукой, поворачивая их против часовой стрелки с небольшим усилием и поднимая вверх.
4. Подложка со шкалами представляет собой пластину, приклеенную к светопроводящей панели.

Как правильно отсоединить провода?

При отключении разъемов проводки не рекомендуется прилагать чрезмерные усилия и раскачивать соединение. Со временем пластиковые детали могут стать хрупкими и подверженными поломке. Поэтому штекер следует извлекать, аккуратно тянув его вверх. Перед повторной установкой можно обработать поверхности специальной смазкой, которая поможет предотвратить проникновение влаги внутрь.

Установка панели приборов нового образца на ВАЗ 2110

В связи с различиями в геометрии между новыми и старыми образцами, существует три способа установки:

• адаптация новой комбинации под размеры панели приборов;
• полная замена панели приборов на новую;
• установка так называемой евронакладки (что встречается крайне редко, так как данная деталь не доступна в продаже).

Процесс адаптации включает в себя следующие шаги:

1. Подрезка маски по нижнему краю. Для этого можно использовать нож, жало паяльника или другой подходящий инструмент. Верхнюю часть следует корректировать с помощью нагрева горячим воздухом.
2. Зашпаклевка переходов маски, при этом новые приборы служат в качестве шаблона.
3. Шлифовка переходов с устранением возможных дефектов шпаклевкой.
4. Завершение шлифовки поверхности.
5. Нанесение грунтовки и покраска детали в нужный цвет.
6. Установка всех элементов на автомобиль.

На фотографиях представлен процесс доработки маски ВАЗ 2110 для установки новой комбинации.

Установка евронакладки осуществляется на снятой панели приборов. Вместо старого щитка от ВАЗ 2110 можно установить деталь от Приоры. Однако для корректной работы всех компонентов потребуется соединить элементы старой и новой проводки, что представляет собой довольно сложную задачу.

Схема подключения устройства

Схема демонстрирует, как соединяются провода. Поскольку готовых переходников для данной проводки не существует, владельцы автомобилей изготавливают жгуты самостоятельно. Для его создания понадобятся штекер для новой приборной панели и два штекера, которые были сняты с комбинации старого образца.

Что делать, если после установки панели нового образца она не работает?

В некоторых случаях после установки панели нового образца она может не работать. Это чаще всего касается деталей, выпущенных в ранние сроки, которые можно встретить в продаже. Обычно такие комбинации приборов производятся заводом «Автоприбор». Для правильного подключения необходимо внести изменения в прокладку одного из проводов.

Схема переподключения устройства

Существует различие в подключении контакта, который идет от пина №20 разъема комбинации. Этот контакт необходимо соединить с пином №4 в белом разъеме штатной проводки. После выполнения этой операции «приборка» начнет функционировать.

Видео

Установка новой панели приборов продемонстрирована в видео на канале «Цирк на колесах».

https://youtube.com/watch?v=5FN-d5xh-zM

Советы по профилактике неисправностей панели приборов

Панель приборов автомобиля ВАЗ 2110 — это важный элемент, который обеспечивает водителя необходимой информацией о состоянии автомобиля. Чтобы избежать проблем с ее работой, следует соблюдать несколько простых рекомендаций по профилактике неисправностей.

1. Регулярная проверка соединений. Одной из основных причин неисправности панели приборов являются плохие контакты. Регулярно проверяйте разъемы и соединения проводов, особенно в местах, где они могут подвергаться механическому воздействию или коррозии. Если вы заметили окисление, очистите контакты специальным средством для удаления окислов.

2. Замена лампочек. Если одна из лампочек на панели приборов перегорела, это может привести к неправильной работе всей системы. Регулярно проверяйте состояние лампочек и заменяйте их при необходимости. Используйте только оригинальные или качественные аналоги, чтобы избежать дальнейших проблем.

3. Защита от влаги. Влага может стать причиной короткого замыкания и других неисправностей. Следите за тем, чтобы влага не попадала на панель приборов. Если вы заметили, что влага скапливается в салоне, устраните источники утечек, такие как поврежденные уплотнители дверей или крыши.

4. Проверка предохранителей. Неисправности панели приборов могут быть связаны с перегоревшими предохранителями. Регулярно проверяйте состояние предохранителей, отвечающих за работу панели, и заменяйте их при необходимости. Убедитесь, что вы используете предохранители с правильным номиналом.

5. Обслуживание электрики. Состояние электросистемы автомобиля напрямую влияет на работу панели приборов. Регулярно проверяйте аккумулятор, генератор и другие элементы электросистемы. Убедитесь, что все провода находятся в хорошем состоянии и не имеют повреждений.

6. Использование качественного топлива. Некачественное топливо может привести к неправильной работе датчиков, что, в свою очередь, отразится на показаниях панели приборов. Используйте только проверенные и качественные источники топлива, чтобы избежать проблем с работой системы.

7. Профессиональная диагностика. Если вы заметили, что панель приборов работает нестабильно, не откладывайте диагностику. Обратитесь к специалистам, которые смогут провести полное обследование системы и выявить возможные неисправности. Регулярная диагностика поможет предотвратить серьезные поломки в будущем.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы панели приборов вашего автомобиля ВАЗ 2110 и избежать неприятных ситуаций на дороге.

Замена ламп и других компонентов панели приборов

Если панель приборов вашего ВАЗ 2110 перестала работать, возможно, причина кроется в перегоревших лампах или неисправных компонентах. В этом разделе мы рассмотрим, как заменить лампы и другие элементы панели, чтобы восстановить ее функциональность.

1. Подготовка к замене

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

• Набор отверток (плоская и крестовая);
• Новые лампы для панели приборов;
• Плоскогубцы;
• Изолента;
• Чистящие средства для контактов (по желанию);
• Перчатки и защитные очки для безопасности.

2. Снятие панели приборов

Прежде чем приступить к замене ламп, необходимо снять панель приборов. Для этого выполните следующие шаги:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Снимите обивку вокруг панели, аккуратно поддев ее отверткой. Будьте осторожны, чтобы не повредить крепления.
3. Открутите винты, удерживающие панель приборов. Обычно они находятся в верхней и нижней части панели.
4. Аккуратно вытяните панель на себя, отключив все электрические разъемы, которые могут быть подключены к ней.

3. Замена ламп

После того как панель приборов снята, можно приступить к замене ламп:

1. Переверните панель и найдите места установки ламп. Обычно они находятся в задней части панели и имеют специальные держатели.
2. Аккуратно извлеките перегоревшие лампы, поворачивая их против часовой стрелки. Если лампа застряла, используйте плоскогубцы, но будьте осторожны, чтобы не повредить держатель.
3. Установите новые лампы, вставляя их в держатели и поворачивая по часовой стрелке до щелчка.

4. Проверка других компонентов

Кроме ламп, стоит проверить и другие компоненты панели приборов:

• Предохранители: Проверьте предохранители, отвечающие за работу панели. Если какой-то из них перегорел, замените его на новый.
• Контакты: Осмотрите электрические разъемы на наличие коррозии или повреждений. При необходимости очистите контакты специальным средством для контактов.
• Проводка: Проверьте проводку на наличие повреждений или обрывов. Если вы обнаружите проблемы, их нужно устранить.

5. Сборка панели приборов

После завершения замены ламп и проверки компонентов, соберите панель обратно:

1. Подключите все электрические разъемы, убедившись, что они надежно зафиксированы.
2. Установите панель на место и закрутите винты, которые ее удерживают.
3. Установите обивку вокруг панели, аккуратно зафиксировав ее на месте.
4. Подключите аккумулятор и проверьте работу панели приборов.

Следуя этим шагам, вы сможете самостоятельно заменить лампы и другие компоненты панели приборов ВАЗ 2110, что поможет восстановить ее работоспособность и избежать дополнительных затрат на услуги автосервиса.

Обзор популярных неисправностей и их решение на форумах владельцев ВАЗ 2110

Панель приборов ВАЗ 2110 – это важный элемент, который обеспечивает водителя необходимой информацией о состоянии автомобиля. Однако, как и любая другая деталь, она может выйти из строя. На форумах владельцев ВАЗ 2110 обсуждаются различные проблемы, связанные с панелью приборов, и предлагаются решения, которые могут помочь в устранении неисправностей.

Одной из самых распространенных проблем является полное отсутствие отображения информации на панели. В этом случае владельцы автомобилей советуют сначала проверить предохранители, так как перегоревший предохранитель может быть причиной отключения панели. Если предохранители в порядке, стоит обратить внимание на соединения проводов, которые могут окислиться или ослабнуть со временем.

Еще одной частой неисправностью является неправильная работа отдельных приборов, таких как спидометр или тахометр. Владельцы рекомендуют проверить датчики, отвечающие за их работу. Например, спидометр может не работать из-за неисправности датчика скорости, который расположен на коробке передач. Замена этого датчика часто решает проблему.

Некоторые пользователи сообщают о проблемах с подсветкой панели. Если подсветка не работает, это может быть связано с перегоревшими лампочками или проблемами с проводкой. На форумах владельцы делятся опытом замены лампочек и советуют использовать светодиоды для улучшения яркости и долговечности подсветки.

Также стоит упомянуть о проблемах с отображением показаний на дисплее. Иногда информация может отображаться некорректно или вовсе отсутствовать. В таких случаях рекомендуется проверить соединения на задней стороне панели и, при необходимости, перепаять контакты. Владельцы автомобилей также советуют использовать специальные очистители для контактов, чтобы устранить окисление.

Некоторые владельцы сталкиваются с проблемой, когда панель приборов начинает «глючить», показывая неверные данные или периодически отключаясь. В таких случаях стоит проверить блок управления, так как сбои в его работе могут вызывать подобные проблемы. Замена блока управления или его перепрошивка может помочь восстановить нормальную работу панели.

В заключение, владельцы ВАЗ 2110 рекомендуют не игнорировать любые неисправности панели приборов, так как это может привести к более серьезным проблемам в будущем. Регулярная диагностика и своевременное устранение неисправностей помогут сохранить работоспособность автомобиля и обеспечить безопасность на дороге.
