Щиток приборов на Renault Scenic 2 обеспечивает водителя информацией о состоянии автомобиля. В этой статье рассмотрим обозначения индикаторов на панели и типичные неисправности, с которыми сталкиваются владельцы. Вы узнаете, как снять и заменить щиток приборов, что поможет лучше понимать работу автомобиля и самостоятельно решать проблемы. Эта информация будет полезна как опытным автомобилистам, так и новичкам, стремящимся к самостоятельному обслуживанию своего Renault Scenic 2.

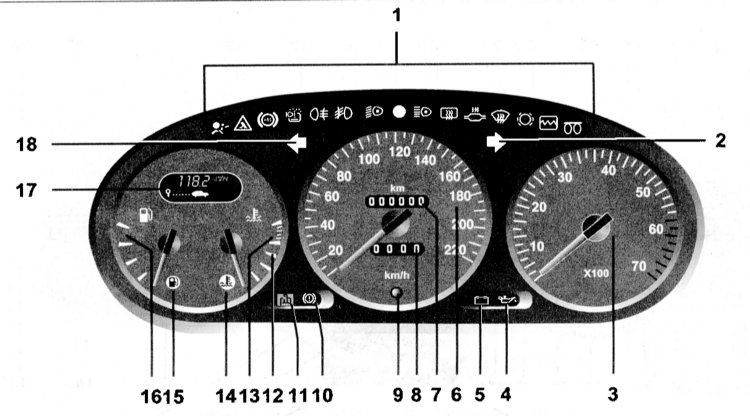

Описание и расположение индикаторов и приборов на панели

Начнем с описания значков на панели приборов:

1. В верхней части щитка приборов расположены световые индикаторы — лампочки, которые сигнализируют о различных параметрах. Рассмотрим их функции слева направо:
   1. Символ системы подушек безопасности. Он может загораться при включении зажигания, но должен исчезнуть после запуска двигателя. Если индикатор продолжает гореть или мигать, это указывает на проблемы в системе подушек. Возможно, они износились (обычно подушки служат 10-15 лет, после чего их нужно менять). Также может быть неисправен датчик подушек или окислились его контакты из-за влаги.
   2. Следующий индикатор — буква лямбда в треугольнике, который не используется по умолчанию. Он может сигнализировать о неисправностях в других электросистемах. Если символ постоянно горит, это может указывать на замыкание контактов на приборной панели.
   3. Значок неисправности системы ABS. Он загорается при повороте ключа зажигания, но должен исчезнуть после запуска двигателя. Если индикатор горит во время работы мотора, это может указывать на неисправности в системе ABS — возможно, проблема в блоке управления, но в первую очередь стоит проверить датчики. Чаще всего их контакты окисляются, что приводит к миганию индикатора.
   4. Значок низкого уровня жидкости в бачке омывателя стекол. Этот индикатор также загорается при активации зажигания. Если он продолжает гореть после запуска двигателя, это может означать, что уровень жидкости в резервуаре низкий. Необходимо долить воду или омыватель. Если резервуар полный, возможно, проблема в подключении контактов на датчике или в самой приборной панели.
   5. Значок включения задних противотуманок. Он всегда горит при активации этого освещения. Если индикатор не загорелся, это может означать, что перегорела лампочка или повреждена проводка.
   6. Индикатор передних противотуманок.
   7. Символ активации ближнего света. Он загорается при включении фар. Если индикатор не светится, проверьте проводку и лампочку на приборной панели.
   8. Значок работоспособности иммобилайзера. Это устройство предотвращает угон автомобиля — при попытке несанкционированного запуска двигателя система блокирует его. Индикатор должен мигать или гореть при постановке автомобиля на охрану. Если символ горит при запущенном двигателе, стоит обратиться в сервисный центр. Не рекомендуется самостоятельно вмешиваться в блок управления иммобилайзером, так как это может привести к полной блокировке двигателя.
   9. Значок активации дальнего света. Он появляется при включении дальнего света, но не должен гореть при активации зажигания. Может загореться из-за замыкания контактов или повреждения проводки.
   10. Символ работоспособности обогрева заднего стекла. Он загорается только при активации этого устройства.
   11. Важный индикатор — перегрев каталитического преобразователя. Если он появляется на приборной панели, это может указывать на проблемы с работой двигателя. Обычно это связано с окислением контактов или повреждением проводки датчика.
   12. Символ работоспособности системы обогрева лобового стекла. Он загорается при активации устройства и не должен гореть без причины.
   13. Значок износа передних тормозных колодок. Если он появился при работающем двигателе, необходимо срочно решить проблему, так как это влияет на безопасность управления автомобилем. Игнорирование этой ошибки может поставить под угрозу безопасность водителя и пассажиров.
   14. Индикатор неисправностей в электронных системах автомобиля. Если он загорелся во время движения, необходимо провести диагностику, желательно компьютерную. Обычно это связано с обрывами в проводке или повреждением контактов на разъемах контроллеров.
   15. Индикатор активации свечей накала, присутствующий только на дизельных автомобилях.
2. Стрелка, направленная вправо — символ включения правого поворотника. Она начинает мигать и издавать звук при переключении подрулевого переключателя вправо и исчезает после завершения маневра. Если переключатель поврежден, он может не возвращаться в исходное положение автоматически, и водителю придется делать это вручную.
3. Тахометр. Этот прибор показывает количество оборотов, с которыми вращается коленчатый вал. Шкала тахометра разделена на деления, каждое из которых соответствует одной тысяче оборотов в минуту.
4. Значок низкого давления моторного масла. Он загорается при активации зажигания и исчезает после запуска двигателя. Если индикатор загорелся во время движения, необходимо остановить автомобиль и проверить уровень масла — обычно это связано с его снижением. Эксплуатация автомобиля с такой проблемой не рекомендуется, так как это может привести к поломке двигателя. Нужно выяснить причину утечки и устранить ее.
5. Символ разряженного аккумулятора. При включении зажигания происходит диагностика приборов, поэтому индикатор горит. После запуска двигателя он должен исчезнуть. Если лампочка продолжает гореть, вероятно, аккумулятор разряжен. Возможно, временная эксплуатация автомобиля без включенных потребителей напряжения поможет частично восстановить заряд, но чаще всего аккумулятор требует зарядки. В редких случаях индикатор может сигнализировать о неисправности генератора, например, о выходе из строя одного из его компонентов или слабом натяжении ремня. Если аккумулятор заряжен, стоит проверить генератор.
6. Спидометр. Этот прибор отображает текущую скорость автомобиля.
7. Одометр — счетчик общего пробега автомобиля.
8. Счетчик суточного пробега или пробега за поездку.
9. Кнопка сброса данных о пробеге за поездку.
10. Световой индикатор активации ручного тормоза. Он будет гореть при стоянке автомобиля на ручном тормозе, независимо от того, запущен двигатель или нет. Если индикатор загорелся при отпущенном ручнике, это указывает на неисправности в тормозной системе. Такие поломки нужно устранять как можно быстрее, так как они существенно влияют на безопасность.
11. Этот индикатор не используется.
12. Датчик температуры охлаждающей жидкости с шкалой. Стрелка должна находиться примерно посередине при прогретом двигателе. Если она поднимается выше, это может указывать на перегрев антифриза, который может закипеть. Нужно остановить автомобиль и дать двигателю остыть, а также выяснить причину перегрева. Эксплуатация автомобиля с перегретым двигателем недопустима, так как это может привести к поломке.
    Если антифриз не кипит, но двигатель работает нормально, возможно, неисправен датчик температуры. Нужно проверить его подключение и контакты, при необходимости заменить.
13. Индикатор уровня моторного масла. Уровень масла не должен опускаться ниже допустимого.
14. Этот индикатор также важен, так как его появление связано с перегревом двигателя. Обычно он загорается, если стрелка датчика температуры охлаждающей жидкости попадает в критическую зону. В случае перегрева двигателя необходимо остановить автомобиль и дать мотору остыть.
15. Символ минимального уровня топлива в баке. Он появляется, когда топливная система начинает использовать резервный запас. Долгая эксплуатация с горящим индикатором не рекомендуется — нужно как можно быстрее заправить бак.
16. Датчик уровня топлива в баке. Обычно водители ориентируются на этот датчик, а не на индикатор.
17. Экран бортового компьютера.
18. Символ включения левого поворотника.

Рено Сценик 2 опции

Характерные неисправности и способы их устранения

Как и любое другое электронное устройство, контрольный щиток может начать функционировать некорректно с течением времени.

Чтобы своевременно выявить возможные неисправности, предлагаем ознакомиться с основными проблемами, которые могут возникнуть с приборными панелями:

1. Одной из наиболее распространенных неисправностей у владельцев Сцеников является поломка транзистора IRF3710. Определить эту проблему визуально невозможно, и только специалист сможет ее выявить после демонтажа панели. Из-за неисправности этого транзистора щиток может периодически отключаться, а подсветка может пропадать. Если проблема обнаружена на ранней стадии, ее можно решить заменой или перепайкой транзистора. Если же затянуть с ремонтом, щиток может полностью выйти из строя.
2. Если приборная панель действительно перестала работать, это уже более серьезная проблема. При выходе из строя щитка могут проявляться различные симптомы: от перегорания лампочек и их мигания до полного отказа всех приборов. В таком случае, если у вас нет знаний в области электротехники, лучше обратиться к профессионалам, так как пайка платы требует определенных навыков. Обычно мастера могут перепаять и заменить неисправные элементы, но бывают случаи, когда ремонт невозможен. Например, мы встречали ситуации, когда водитель случайно проливал на щиток кофе или другие напитки, высушивал его снаружи, но жидкость попадала внутрь через щели, затрагивая микросхему. Первоначально приборка может работать нормально, но через некоторое время она начинает давать сбои. В ходе диагностики может выясниться, что из-за влаги на плате образовалась плесень, которая разрушает элементы схемы. Ремонт в таком случае становится бессмысленным, хотя такие случаи и редки, но все же стоит быть осторожным.
3. Спидометр не отображает скорость. Эта неисправность может быть связана с поломкой датчика скорости, но если он исправен, вероятнее всего, проблема кроется в самой плате.
4. Подсветка перестала работать — полностью или частично. В этом случае причина может заключаться как в плате, так и в перегорании самой лампочки. Если сгорела лампа, ее замена не представляет сложности — нужно просто снять щиток, разобрать его и заменить индикатор. Подробности о демонтаже мы расскажем ниже. Иногда проблема может быть связана с плохим контактом патрона индикатора с микросхемой, и ее можно решить, подогнув контакты. Мигание индикаторов часто связано с некачественной перепайкой.
5. Стрелочные приборы, такие как датчик уровня топлива, температуры антифриза и уровня масла, не работают. В этом случае сначала проверяются сами датчики, установленные на агрегатах — в топливном баке, системе охлаждения и двигателе. Проблема может заключаться в неисправности электрической цепи или окислении контактов. Если контроллер вышел из строя, его заменяют, а если повреждена электрическая цепь, нужно заменить поврежденный участок провода. Окисление или подгорание контактов устраняется их зачисткой или заменой.
6. Стрелочные приборы функционируют, но показывают неверные данные. Если проблема касается только одного датчика, например, уровня топлива или температуры антифриза, необходимо проверить контроллер. Если же все приборы одновременно показывают неправильные данные, причина, скорее всего, кроется в микросхеме.
7. Освещение на щитке мигает частично — с одной стороны. Такие неисправности обычно вызваны неисправностью сопротивлений — элементов платы. Как и в случае с транзистором, проблему можно решить перепайкой контактов сопротивлений.
8. Все устройства функционируют нормально, но подсветка не включается. Менее вероятно, что проблема связана с перегоранием ламп, скорее всего, причина кроется в предохранительном блоке или одном из проводов, подключенных к приборке. Если провод поврежден, лучше заменить этот участок электрической цепи, чтобы избежать подобных проблем в будущем (ремонт с помощью изоленты не является приемлемым вариантом). В видео ниже представлена процедура тестирования приборной панели на примере автомобиля Рено Меган (автор видео — Александр Платонов).

Тест приборной панели Renault Megane 1

Интересные факты

Вот несколько интересных фактов о щитке приборов на автомобилях Рено Сценик 2:

1. Многофункциональность: Щиток приборов на Рено Сценик 2 не только отображает стандартные показатели, такие как скорость и уровень топлива, но и предоставляет информацию о состоянии автомобиля, включая предупреждения о неисправностях и рекомендации по обслуживанию. Это позволяет водителю быть более информированным и вовремя реагировать на возможные проблемы.

2. Дизайн и эргономика: Щиток приборов Рено Сценик 2 был разработан с акцентом на удобство использования. Расположение индикаторов и кнопок продумано так, чтобы водитель мог быстро и легко считывать информацию, не отвлекаясь от дороги. Это особенно важно для семейного автомобиля, где безопасность и комфорт имеют первостепенное значение.

3. Инновационные технологии: На некоторых моделях Рено Сценик 2 используется система бортового компьютера, которая позволяет водителю получать данные о расходе топлива, пробеге и даже о состоянии шин. Эти технологии помогают оптимизировать расход топлива и повышают общую эффективность эксплуатации автомобиля, что особенно актуально в условиях современных экономических реалий.

Эти факты подчеркивают как теоретические, так и практические аспекты работы с щитком приборов, что делает его важной частью обучения и эксплуатации автомобиля.

Инструкция по замене панели

Перед тем как приступить к снятию контрольного щитка, обязательно отключите клеммы аккумулятора.

После этого можно начинать процесс:

1. В первую очередь, аккуратно вставьте в щель между центральной консолью и контрольным щитком отвертку с плоским лезвием или пластиковую карту. Затем опустите декоративную планку вниз. Чтобы избежать повреждений, вставляйте инструмент в центр, что обеспечит равномерное распределение нагрузки.
2. После того как планка будет опущена и ее пазы освободятся, можно извлечь этот декоративный элемент.
3. Далее необходимо снять нижнюю планку. Для этого осторожно потяните ее на себя, извлекая два боковых фиксатора из центральной консоли. Сначала потяните немного вверх, а затем — на себя.
4. После этого выкрутите два самореза, которые крепят контрольный щиток к центральной консоли. Немного потяните приборку на себя, чтобы получить удобный доступ к разъемам.
5. После выполнения этих шагов переведите фиксаторы разъемов в противоположное положение и аккуратно извлеките их из частей контрольного щитка. Этот этап может оказаться одним из самых сложных, так как требует определенной ловкости, поэтому действуйте осторожно и терпеливо. Если возникнут трудности, возможно, вам понадобится пинцет. Будьте внимательны, чтобы не повредить разъемы, иначе их придется заменять.
6. Следующий шаг — разборка контрольного щитка. Здесь нет ничего сложного: просто выкрутите восемь саморезов, которые крепят полупрозрачный пластиковый экран к корпусу устройства. На этом этапе также будьте осторожны, чтобы не повредить экран.
7. Затем подденьте крепления, соединяющие верхнюю и нижнюю части корпуса контрольного щитка. Сняв крышку, вы получите доступ к микросхеме. Если вы разбираете приборку для замены лампочек, замените их и собирайте устройство, следуя обратной последовательности. Если же неисправна сама плата, лучше доверить ремонт специалистам, так как, вероятно, потребуется пайка, что является довольно сложной задачей.

Фотогалерея «Разбор и снятие щитка своими руками»

Варианты тюнинга

Тюнинг приборной панели является одним из наиболее доступных способов обновления интерьера автомобиля. Это особенно актуально для старых моделей, где панель уже утратила свою привлекательность, но владелец стремится вернуть ей первоначальный вид.

Существует несколько методов тюнинга:

1. Обивка щитка кожей, кожзамом или дерматином. Этот вариант становится необходимым, когда на корпусе панели появляются трещины и другие повреждения. Обивка поможет восстановить эстетический вид устройства. Перед началом работы важно сделать раскройку, учитывая размеры и форму щитка, чтобы избежать растяжения материала и появления складок.
   Для этого щиток придется снять. В качестве шаблона можно использовать картон, а все детали раскройки следует сшить в единое целое, при этом швы должны быть скрыты внутри. Обивочный материал крепится к раскройке с помощью клея или саморезов.

2. Установка диодной подсветки. Этот способ является одним из самых простых и требует минимальных усилий. Вам нужно приобрести синие или белые диоды (возможно использование зеленых, красных и других цветов, но первые два варианта предпочтительнее), которые соответствуют размерам стандартных ламп, и заменить их.
   Важно, чтобы цоколь диодов совпадал с лампочками. Если просто заменить лампы не удается, можно припаять диоды, что не представляет сложности. Также можно использовать диодную ленту.

3. Замена шкал на датчиках приборной панели. Вы можете изменить их цвет, чтобы освежить внешний вид щитка. Шкалы можно нарисовать самостоятельно, найти в Интернете или приобрести в магазине. Если вы создаете их сами или скачиваете из сети, убедитесь, что они точно вырезаны по размеру панели. Для установки потребуется разобрать щиток и снять стекло.
   Чтобы установить новую шкалу, нужно снять стрелку с датчика — после завершения работ ее можно вернуть на место. Этот метод можно комбинировать с предыдущим, установив новые шкалы и диодные лампочки одновременно.

4. Метод тюнинга с использованием диодов можно дополнить покраской приборной панели люминесцентной краской. Суть этого подхода заключается в том, что цифры и шкалы, покрытые люминесцентной краской, будут светиться ярче под воздействием диодного освещения.
   Если все сделать аккуратно, ваша панель преобразится и приобретет уникальный вид. Однако важно наносить краску тщательно, так как любые неровности будут заметны при включении диодного света. Без диодного освещения этот метод практически неэффективен. Следует отметить, что этот вариант является одним из самых экономичных, но требует терпения и времени.

Видео «Разборка и тюнинг приборки в домашних условиях»

В видео ниже представлена процедура демонтажа, ремонта и тюнинга контрольного щитка на примере автомобиля Рено Логан. Автором ролика является Николай Николаев.

https://youtube.com/watch?v=-gICWGy92CU

Советы по диагностике неисправностей с помощью OBD-II

Диагностика неисправностей на автомобилях Рено Сценик 2 с помощью OBD-II (On-Board Diagnostics) является важной частью обслуживания и ремонта. OBD-II — это стандарт, который позволяет автомобилям обмениваться информацией о состоянии различных систем и компонентов. С помощью специального сканера можно получить доступ к кодам ошибок, которые помогают определить, какие именно неисправности присутствуют в автомобиле.

Первым шагом в диагностике является подключение OBD-II сканера к диагностическому разъему, который обычно находится под рулевой колонкой. После подключения сканер считывает данные из блока управления двигателем (ECU) и отображает коды ошибок. Эти коды могут указывать на различные проблемы, такие как неисправности в системе впрыска, проблемы с датчиками, неисправности в системе зажигания и многие другие.

Важно понимать, что коды ошибок могут быть как общими, так и специфическими для марки автомобиля. Поэтому, после получения кода, необходимо обратиться к справочнику или базе данных, чтобы определить, что именно он означает. Например, код P0300 может указывать на случайные пропуски зажигания, в то время как код P0420 может свидетельствовать о проблемах с катализатором.

После того как вы определили код ошибки, следующим шагом является проведение визуального осмотра и проверки соответствующих компонентов. Например, если код указывает на проблему с датчиком кислорода, стоит проверить его соединения, состояние проводки и сам датчик на наличие загрязнений или повреждений.

Также стоит учитывать, что некоторые ошибки могут быть временными и не указывать на серьезные проблемы. В таких случаях полезно сбросить коды ошибок с помощью сканера и провести тест-драйв, чтобы выяснить, появится ли ошибка снова. Если ошибка не повторяется, это может свидетельствовать о временном сбое, который не требует дальнейшего вмешательства.

Кроме того, многие современные OBD-II сканеры предлагают дополнительные функции, такие как мониторинг параметров в реальном времени, что позволяет отслеживать работу двигателя и других систем в процессе эксплуатации. Это может помочь выявить проблемы до того, как они станут серьезными.

Наконец, стоит отметить, что диагностика с помощью OBD-II — это не единственный способ выявления неисправностей. Важно комбинировать данные, полученные с помощью сканера, с другими методами диагностики, такими как визуальный осмотр, тестирование компонентов и использование специализированного оборудования. Это позволит более точно определить причину неисправности и эффективно ее устранить.

Обзор дополнительных функций и возможностей современных щитков приборов

Современные щитки приборов автомобилей Рено Сценик 2 предлагают множество дополнительных функций и возможностей, которые значительно улучшают опыт вождения и повышают уровень безопасности. Эти функции не только информируют водителя о текущем состоянии автомобиля, но и помогают в управлении им.

Одной из ключевых особенностей щитка приборов является наличие цифрового дисплея, который отображает важные параметры в реальном времени. На этом дисплее можно увидеть информацию о скорости, оборотах двигателя, уровне топлива и температуре охлаждающей жидкости. Кроме того, многие модели оснащены бортовым компьютером, который предоставляет данные о расходе топлива, пробеге и даже о состоянии системы навигации.

Еще одной важной функцией является система предупреждений. Она сигнализирует водителю о различных неисправностях и отклонениях от нормы, таких как низкий уровень масла, перегрев двигателя или проблемы с тормозами. Эти предупреждения могут отображаться как в виде иконок, так и текстовых сообщений, что позволяет водителю быстро реагировать на потенциальные проблемы.

Некоторые щитки приборов также предлагают возможность настройки индивидуальных параметров отображения. Водитель может выбрать, какие данные будут отображаться на экране, а какие — скрыты. Это позволяет адаптировать интерфейс под личные предпочтения и нужды, что особенно полезно для тех, кто часто использует автомобиль в различных условиях.

Дополнительно, современные щитки приборов могут быть интегрированы с мультимедийными системами автомобиля. Это позволяет отображать информацию о текущем треке, навигационных указаниях и даже уведомлениях с мобильного телефона. Таким образом, водитель может оставаться на связи и получать необходимую информацию, не отвлекаясь от дороги.

Не стоит забывать и о возможностях диагностики. Многие щитки приборов имеют встроенные функции, которые позволяют проводить самодиагностику системы автомобиля. Это может помочь в выявлении проблем на ранних стадиях и избежать серьезных поломок в будущем.

В заключение, щитки приборов на автомобилях Рено Сценик 2 представляют собой высокотехнологичные устройства, которые обеспечивают водителя всей необходимой информацией для безопасного и комфортного вождения. Их дополнительные функции и возможности делают управление автомобилем более интуитивным и эффективным, что, безусловно, является важным аспектом современного автомобилестроения.

Сравнение щитков приборов Рено Сценик 2 с другими моделями Рено

Щиток приборов на автомобилях Рено Сценик 2 представляет собой важный элемент, который не только информирует водителя о состоянии автомобиля, но и влияет на общий комфорт и безопасность вождения. Важно отметить, что щитки приборов на разных моделях Рено могут существенно различаться как по дизайну, так и по функциональности. В данном разделе мы рассмотрим основные отличия и сходства щитков приборов Рено Сценик 2 с другими моделями, такими как Рено Меган и Рено Логан.

Во-первых, стоит обратить внимание на дизайн. Щиток приборов Рено Сценик 2 отличается плавными линиями и современным оформлением, что делает его более привлекательным для водителей. В то время как щитки приборов Рено Меган имеют более строгий и угловатый дизайн, что может не подойти тем, кто предпочитает более округлые формы. Рено Логан, в свою очередь, предлагает более простое и функциональное оформление, которое акцентирует внимание на практичности, а не на эстетике.

Во-вторых, функциональность щитков приборов также варьируется. Рено Сценик 2 оснащен более продвинутыми функциями, такими как цифровые дисплеи, которые отображают информацию о расходе топлива, температуре двигателя и других важных параметрах. В то время как Рено Меган может предложить аналогичные функции, они могут быть представлены в менее удобной форме. Рено Логан, как правило, имеет более ограниченные функции, что делает его щиток приборов более простым, но менее информативным.

Кроме того, стоит отметить различия в качестве материалов, используемых для изготовления щитков приборов. В Рено Сценик 2 используются более качественные и долговечные материалы, что обеспечивает не только эстетичный вид, но и долговечность. В то время как в Рено Логан могут использоваться более бюджетные материалы, что сказывается на общем восприятии и долговечности щитка приборов.

Также стоит упомянуть о расположении элементов управления и индикаторов. В Рено Сценик 2 элементы управления расположены более удобно и интуитивно, что позволяет водителю быстро ориентироваться в информации. В Рено Меган и Рено Логан расположение элементов может быть менее удобным, что может вызвать некоторые трудности при вождении.

В заключение, щиток приборов Рено Сценик 2 выделяется среди других моделей Рено благодаря своему современному дизайну, богатой функциональности и качественным материалам. Эти аспекты делают его более привлекательным выбором для водителей, которые ценят комфорт и информативность во время вождения. Сравнение с другими моделями показывает, что Рено Сценик 2 предлагает более высокий уровень удобства и безопасности, что является важным фактором при выборе автомобиля.
