Панель приборов автомобиля — ключевой элемент, предоставляющий водителю информацию о состоянии транспортного средства. В этой статье рассмотрим индикаторы на панелях приборов автомобилей Renault, таких как Logan и Sandero, их обозначения и функции. Вы узнаете, как интерпретировать сигналы, а также получите инструкцию по демонтажу и установке нового щитка приборов. Эта информация поможет лучше понимать работу вашего автомобиля и своевременно реагировать на неисправности, что повысит безопасность и надежность эксплуатации вашего Renault.
Описание и расположение индикаторов

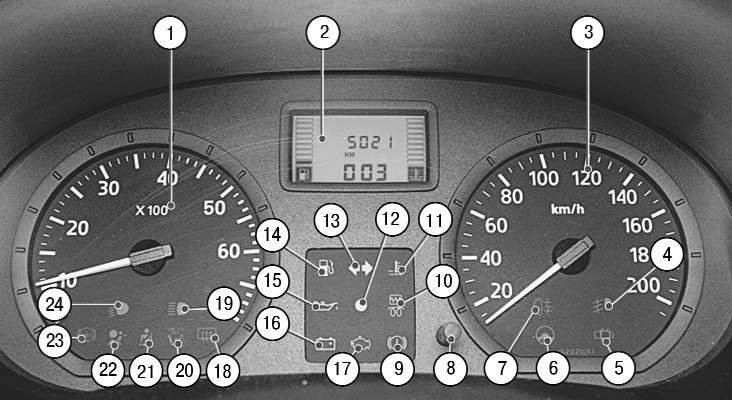

На изображении представлены основные указатели, отмеченные на приборной панели.
- Тахометр. Это электронное устройство, которое отображает данные с датчика вращения коленвала. Каждое деление соответствует 2,5, а диапазон значений варьируется от 0 до 70. Чтобы узнать реальное количество оборотов в минуту, необходимо умножить значение на 100.
- Дисплей бортового компьютера. Состоит из нескольких индикаторов. Слева расположен индикатор уровня топлива, в верхней центральной части отображается общее расстояние, пройденное автомобилем. Справа находится индикатор температуры охлаждающей жидкости. Внизу по центру располагаются часы. Настройка осуществляется при включенном зажигании: выберите режим отображения времени и пробега, затем с помощью кнопки 8 установите нужные значения.
- Спидометр. Показывает скорость автомобиля. Максимальная отметка – 200 км/ч, каждое деление соответствует 5 км/ч.
- Индикатор включения противотуманных фар.
- Сигнальная лампа, указывающая на незакрытые двери.
- Резерв.
- Индикатор задних противотуманных фонарей.
- Кнопка сброса суточного пробега. Для ее активации необходимо немного нажать.
- Сигнальная лампа стояночного тормоза и индикатор состояния тормозной системы. Она может загореться при включении зажигания, если уровень тормозной жидкости в системе слишком низкий.
- Резерв для дизельных моделей Логан.
- Сигнальная лампа перегрева двигателя.
- Сигнальная лампа. Должна погаснуть через 3 секунды после включения зажигания. Если она продолжает гореть, это указывает на серьезную неисправность в системе.
- Если индикатор начинает мигать, это означает, что в одном из поворотников перегорела лампочка.
- Индикатор минимального уровня топлива, который начинает постоянно светиться, когда в баке остается около 5 литров.
- Индикатор аварийного падения уровня масла.
- Индикатор разряда аккумулятора, который кратковременно загорается при включении зажигания и должен погаснуть после запуска двигателя.
- Лампа системы управления двигателем. Она должна загораться после включения зажигания и оставаться включенной до полного запуска двигателя. Если она горит, а двигатель работает, это говорит о том, что с системой управления все в порядке. Вы сможете продолжить движение в резервном режиме, но автомобиль требует ремонта.
- Обогрев заднего стекла.
- Индикатор.
- Сигнал об отключении.
- Сигнал о непристегнутом ремне водителя, который загорается при скорости более 10 км/ч.
- Лампа о.
- Неисправность антиблокировочной системы тормозов.
- Лампа включения ближнего света фар.
Фотогалерея «Панель автомобилей Рено»
| Индикатор/Элемент панели | Значение/Функция | Действия водителя |
|---|---|---|
| Лампа давления масла (красная масленка) | Низкое давление масла в двигателе. | Немедленно остановиться, заглушить двигатель, проверить уровень масла. Если уровень в норме, не продолжать движение, вызвать эвакуатор. |
| Лампа заряда аккумулятора (красный аккумулятор) | Проблемы с зарядкой аккумулятора (генератор, ремень генератора). | Проверить натяжение ремня генератора. Если проблема не устранена, ограничить использование электроприборов, доехать до ближайшего сервиса или вызвать эвакуатор. |
| Лампа перегрева двигателя (красный термометр) | Температура охлаждающей жидкости превышает норму. | Немедленно остановиться, заглушить двигатель. Дать двигателю остыть. Проверить уровень охлаждающей жидкости. Не открывать крышку радиатора на горячем двигателе! |
| Лампа неисправности подушек безопасности (красный человечек с кружком) | Неисправность в системе подушек безопасности. | Обратиться в сервисный центр для диагностики. Подушки безопасности могут не сработать при аварии. |
| Лампа неисправности ABS (желтая надпись «ABS») | Неисправность антиблокировочной системы тормозов. | Тормоза будут работать, но без функции ABS. Соблюдать осторожность при торможении, особенно на скользкой дороге. Обратиться в сервис. |
| Лампа неисправности ESP/ESC (желтая машинка со следами заноса) | Неисправность системы стабилизации. | Система стабилизации не работает. Соблюдать осторожность при маневрировании, особенно на скользкой дороге. Обратиться в сервис. |
| Лампа Check Engine (желтый двигатель) | Общая неисправность двигателя или системы управления двигателем. | Может быть вызвана множеством причин. Если лампа мигает, это указывает на серьезную проблему, которая может повредить катализатор. Немедленно обратиться в сервис. Если горит постоянно, можно доехать до сервиса, но желательно не откладывать. |
| Лампа низкого уровня топлива (желтая колонка с бензином) | Уровень топлива в баке критически низкий. | Заправиться как можно скорее. |
| Лампа открытой двери/багажника (красная машинка с открытой дверью) | Одна из дверей или багажник не закрыты полностью. | Проверить и закрыть все двери и багажник. |
| Лампа непристегнутого ремня безопасности (красный человечек с ремнем) | Водитель или пассажир не пристегнут ремнем безопасности. | Пристегнуться ремнем безопасности. |
| Спидометр | Текущая скорость автомобиля. | Соблюдать скоростной режим. |
| Тахометр | Обороты двигателя в минуту (об/мин). | Следить за оборотами для оптимального переключения передач и экономии топлива. |
| Указатель уровня топлива | Количество топлива в баке. | Следить за уровнем топлива, чтобы избежать остановки из-за его отсутствия. |
| Указатель температуры охлаждающей жидкости | Температура двигателя. | Следить, чтобы стрелка находилась в пределах нормы (обычно в середине шкалы). Перегрев или недогрев могут указывать на проблемы. |
| Одометр | Общий пробег автомобиля. | Полезен для отслеживания интервалов обслуживания. |
| Дневной счетчик пробега (Trip) | Пробег за текущую поездку или с момента последнего сброса. | Используется для расчета расхода топлива или расстояния до пункта назначения. |
| Индикатор дальнего света (синяя фара) | Включен дальний свет фар. | Выключать дальний свет при встречном движении или движении за другим автомобилем. |
| Индикатор ближнего света (зеленая фара) | Включен ближний свет фар. | Использовать в темное время суток, в условиях плохой видимости, а также днем, если это предписано ПДД. |
| Индикатор противотуманных фар (зеленая фара с волнистыми линиями) | Включены передние противотуманные фары. | Использовать только в условиях тумана, сильного дождя или снегопада. |
| Индикатор задних противотуманных фонарей (желтая фара с волнистыми линиями) | Включены задние противотуманные фонари. | Использовать только в условиях сильного тумана или снегопада, когда видимость менее 50 метров. |
| Индикатор поворота (зеленая стрелка) | Включен указатель поворота. | Убедиться, что индикатор выключился после поворота. |
| Индикатор стояночного тормоза (красный восклицательный знак в круге) | Включен стояночный тормоз. | Отпустить стояночный тормоз перед началом движения. Если горит во время движения, это может указывать на низкий уровень тормозной жидкости или неисправность тормозной системы. |
Интересные факты
Вот несколько интересных фактов о чтении индикаторов и разборе панели приборов на автомобилях Рено:
-
Интуитивно понятный интерфейс: Автомобили Рено часто оснащены панелями приборов с интуитивно понятным дизайном, что облегчает водителям восприятие информации. Например, индикаторы предупреждают о низком уровне топлива, перегреве двигателя или необходимости обслуживания, используя универсальные символы, которые легко распознаются.
-
Система «Multisense»: Некоторые модели Рено, такие как Renault Koleos и Renault Megane, имеют систему «Multisense», которая позволяет водителю настраивать параметры автомобиля, включая освещение панели приборов. Это не только улучшает восприятие информации, но и создает уникальную атмосферу в салоне, адаптируя цвет и яркость индикаторов в зависимости от выбранного режима вождения.
-
Диагностика через OBD-II: Все современные автомобили Рено оборудованы системой OBD-II (On-Board Diagnostics), которая позволяет считывать коды ошибок и диагностировать состояние автомобиля через специальный сканер. Это дает возможность водителям и механикам быстро выявлять проблемы, основываясь на показаниях индикаторов на панели приборов, что значительно упрощает процесс обслуживания и ремонта.
Возможные неисправности и способы их устранения
Приборная панель автомобилей Рено Логан и Сандеро отличается высокой надежностью. Проблемы с показателями приборов возникают довольно редко. Иногда неисправности индикаторов могут быть связаны с поломками других компонентов автомобиля.
Для корректной работы спидометра, тахометра и других элементов необходима стабильная работа соответствующих датчиков. Если они выдают неверные данные, причина может заключаться именно в неисправности датчиков.
Кроме того, распространенной проблемой для этих и других моделей является повреждение проводки, которое могло произойти в ходе ремонта других систем автомобиля. Проверить состояние проводки можно с помощью стандартных измерительных приборов.
Если один из элементов панели вышел из строя, вы можете заменить его как по отдельности, так и целиком. Замена лампочек осуществляется достаточно легко, в то время как спидометр и тахометр требуют больше усилий для замены.
В представленном ниже видео показан процесс замены некоторых лампочек (автор ролика — Aleksei Suchkov).
Также у вас есть возможность полностью снять старую панель и установить новую.
Инструкция по монтажу
Для того чтобы снять старую деталь и установить новую, следуйте следующему алгоритму действий:
- в первую очередь отключите провода от аккумулятора, начиная с отрицательного;
- частично уберите уплотнитель двери;
- снимите декоративную панель с левой передней стойки;
- открутите болты с обеих сторон панели;
- затем уберите небольшие крышки, расположенные внизу по краям панели приборов;
- под ними находятся болты, выкрутите их, после чего снимите ручку;
- открутите болты, находящиеся под ручкой корректора;
- снимите верхний кожух рулевой колонки;
- открутите болт, отсоедините разъемы проводки и удалите подрулевые переключатели;
- теперь открутите болты, расположенные над колонкой;
- снимите козырек щитка;
- открутите болты щитка, отсоедините разъемы проводки и снимите его;
- демонтируйте радиоприемник;
- теперь отсоедините снизу и полностью снимите центральную декоративную проводку, отключив провода;
- демонтируйте регуляторы системы отопления и кондиционирования;
- далее снимите регулятор отопления и кондиционирования, открутите один болт сверху и два внизу;
- затем отсоедините все необходимые соединения;
- полностью снимите панель приборов, отключив колодку проводов;
- открутите болты крепления подушки безопасности переднего пассажира и извлеките разъем проводки к ней;
- далее удалите заклепки с перчаточного ящика и снимите крышку;
- установка новой панели осуществляется в обратном порядке.
Видео «Снятие приборной панели на Рено Логан и Сандеро»
В данном видео представлены ключевые шаги по снятию устаревшей детали (автор ролика — канал Ремонт Рено).
Обзор различных моделей и их особенностей
Модели Renault и их уникальные панели приборов
Автомобили Renault представлены разнообразными моделями, каждая из которых имеет свои особенности в дизайне и функциональности панели приборов. Рассмотрим несколько популярных моделей и их отличия.
Renault Clio
Renault Clio — это компактный хэтчбек, который предлагает современную и интуитивно понятную панель приборов. В стандартной комплектации вы найдете аналоговые приборы, такие как тахометр и спидометр, а также цифровой экран, отображающий информацию о пробеге, расходе топлива и состоянии автомобиля. В более дорогих версиях Clio предусмотрены дополнительные функции, такие как навигация и мультимедийная система, интегрированная в центральную консоль.
Renault Megane
Модель Megane отличается более продвинутой панелью приборов, которая может включать в себя полностью цифровой дисплей. В зависимости от комплектации, водители могут настроить отображение информации, выбирая между различными темами и стилями. Кроме того, Megane предлагает дополнительные индикаторы, такие как система контроля давления в шинах и предупреждения о необходимости обслуживания, что делает управление автомобилем более безопасным и удобным.
Renault Captur
Captur, как кроссовер, имеет панель приборов, адаптированную для городских условий. В ней сочетаются аналоговые и цифровые элементы. Например, спидометр и тахометр могут быть аналоговыми, в то время как центральный экран предоставляет информацию о навигации, мультимедиа и состоянии автомобиля. Особенностью Captur является возможность настройки цветовой схемы дисплея, что позволяет водителю адаптировать интерфейс под свои предпочтения.
Renault Koleos
Koleos, как более крупный SUV, предлагает расширенные возможности отображения информации. Панель приборов включает в себя большой цифровой экран, который может отображать данные о навигации, состоянии автомобиля и даже информацию о дорожных условиях. В некоторых версиях доступны функции, такие как адаптивный круиз-контроль и система помощи при парковке, которые также отображаются на панели. Это делает Koleos идеальным выбором для тех, кто ценит комфорт и высокие технологии.
Renault Duster
Duster, как доступный внедорожник, имеет простую и функциональную панель приборов. В ней используются аналоговые индикаторы для спидометра и тахометра, а также небольшой цифровой экран для отображения базовой информации о состоянии автомобиля. Несмотря на свою простоту, Duster предлагает все необходимые функции для комфортного вождения, включая индикаторы уровня топлива и температуры двигателя.
Заключение
Каждая модель Renault имеет свои уникальные особенности панели приборов, которые соответствуют потребностям и предпочтениям водителей. Независимо от того, выбираете ли вы компактный хэтчбек, кроссовер или внедорожник, важно понимать, как читать индикаторы и использовать все доступные функции для повышения безопасности и комфорта во время вождения.
Советы по уходу за панелью приборов
Уход за панелью приборов автомобиля Рено — это важный аспект, который не только продлевает срок службы приборов, но и обеспечивает безопасность и комфорт во время вождения. Правильный уход включает в себя регулярную чистку, защиту от ультрафиолетовых лучей и внимательное отношение к возможным повреждениям.
1. Регулярная чистка
Для поддержания панели приборов в идеальном состоянии необходимо регулярно очищать ее от пыли и загрязнений. Используйте мягкую ткань или микрофибру, чтобы избежать царапин. Для более глубокого очищения можно применять специальные средства для ухода за автомобилем, которые не содержат агрессивных химикатов. Избегайте использования абразивных материалов и жестких щеток, так как они могут повредить поверхность панели.
2. Защита от ультрафиолетовых лучей
Ультрафиолетовые лучи могут негативно сказаться на состоянии панели приборов, вызывая выцветание и трещины. Для защиты рекомендуется использовать солнцезащитные экраны или накладки, которые можно установить на лобовое стекло, когда автомобиль стоит на солнце. Также можно применять специальные защитные спреи, которые создают невидимую пленку на поверхности и защищают от воздействия UV-лучей.
3. Внимание к повреждениям
При обнаружении трещин или царапин на панели приборов важно незамедлительно принять меры. Небольшие повреждения можно устранить с помощью специальных наборов для ремонта, которые доступны в магазинах автозапчастей. Если повреждение серьезное, лучше обратиться к специалистам, чтобы избежать дальнейших проблем.
4. Устранение запахов
Запахи в салоне автомобиля могут накапливаться на панели приборов. Для их устранения можно использовать специальные ароматизаторы или освежители воздуха, которые не только придадут приятный аромат, но и помогут нейтрализовать неприятные запахи. Также полезно периодически проветривать салон, открывая окна, чтобы обеспечить циркуляцию воздуха.
5. Проверка функциональности приборов
Регулярно проверяйте работоспособность всех индикаторов и приборов на панели. Если какой-либо из них не функционирует должным образом, это может указывать на наличие проблемы в системе автомобиля. Важно не игнорировать такие сигналы, так как они могут быть связаны с безопасностью и техническим состоянием автомобиля.
Следуя этим простым советам, вы сможете поддерживать панель приборов вашего автомобиля Рено в отличном состоянии, что обеспечит комфорт и безопасность во время поездок.
Часто задаваемые вопросы о индикаторах и панели приборов
В процессе эксплуатации автомобилей Рено владельцы часто сталкиваются с различными индикаторами на панели приборов. Понимание их значений и назначения может существенно облегчить управление автомобилем и предотвратить возможные неисправности. Рассмотрим наиболее часто задаваемые вопросы о индикаторах и панели приборов.
1. Что означают различные индикаторы на панели приборов?
На панели приборов автомобиля Рено расположены различные индикаторы, каждый из которых выполняет свою функцию. Например, индикатор масла сигнализирует о низком уровне масла или его плохом состоянии, а индикатор температуры охлаждающей жидкости предупреждает о перегреве двигателя. Важно знать, что каждый индикатор имеет свой цвет: зеленый и синий обычно указывают на нормальную работу систем, желтый сигнализирует о необходимости проверки, а красный требует немедленного внимания.
2. Как реагировать на включение индикаторов?
При включении индикатора на панели приборов важно не игнорировать его. Если загорелся желтый индикатор, рекомендуется остановиться и проверить систему, к которой он относится. Если загорелся красный индикатор, необходимо немедленно остановить автомобиль и выяснить причину его срабатывания, так как это может указывать на серьезные проблемы, такие как перегрев двигателя или низкий уровень тормозной жидкости.
3. Как проверить уровень масла и других жидкостей?
Для проверки уровня масла необходимо использовать щуп, который обычно находится в моторном отсеке. Вытащите щуп, протрите его чистой тряпкой, затем вставьте обратно и снова вытащите, чтобы проверить уровень масла. Уровень должен находиться между отметками «MIN» и «MAX». Аналогично проверяются уровни других жидкостей, таких как охлаждающая жидкость, тормозная жидкость и жидкость для стеклоомывателей.
4. Что делать, если индикаторы не работают?
Если индикаторы на панели приборов не работают, это может быть связано с проблемами в электрической системе автомобиля. В первую очередь стоит проверить предохранители, так как перегоревший предохранитель может привести к отключению индикаторов. Если предохранители в порядке, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей.
5. Как часто нужно проверять индикаторы и панели приборов?
Рекомендуется регулярно проверять индикаторы и панели приборов, особенно перед длительными поездками. Это поможет выявить возможные проблемы на ранней стадии и избежать неприятных ситуаций на дороге. Также стоит обращать внимание на любые изменения в поведении индикаторов во время эксплуатации автомобиля.
Знание о том, как читать индикаторы и разбираться в панели приборов, является важной частью безопасного вождения. Владельцы автомобилей Рено должны быть внимательны к сигналам, которые подает их автомобиль, и своевременно реагировать на них.
