Приборная панель автомобиля ГАЗ 3110 обеспечивает безопасность и комфорт водителя, предоставляя важную информацию о состоянии машины. В статье рассмотрим особенности и преимущества новой версии щитка и комбинации приборов, а также предложим пошаговую инструкцию по замене старой панели на новую. Умение правильно читать индикаторы и поддерживать панель в исправном состоянии поможет избежать неприятностей на дороге и продлить срок службы автомобиля.

Описание и расположение индикаторов и приборов на панели

Следует отметить, что для ГАЗ 3110 доступны два типа панелей. Первый из них оказался не самым удачным: индикаторы плохо видны в темноте и не предоставляют такой же информации, как современные приборные щитки. Однако новая версия панели полностью отвечает требованиям обычного водителя, позволяя контролировать состояние всех ключевых систем. Основное внимание стоит уделить значкам на ней, ведь обновление панели имеет смысл только на более современную.

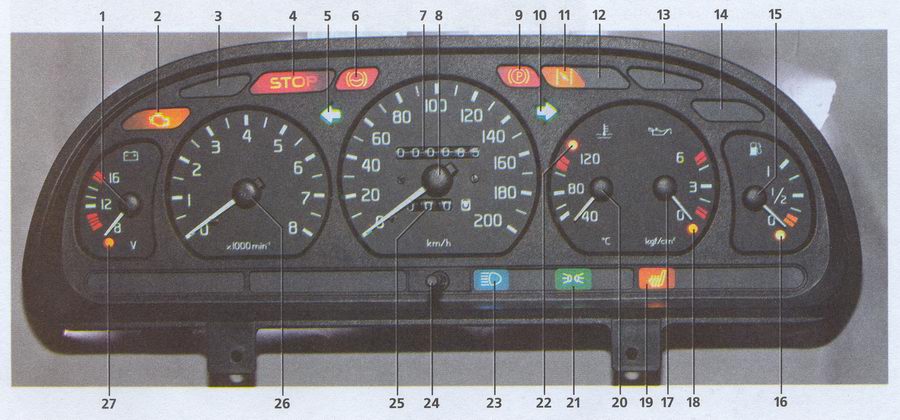

Ниже представлены основные индикаторы, которые можно встретить на приборной панели ГАЗ 31105 и других моделях этой серии.

1. Вольтметр. Его функция – отображать напряжение в бортовой сети.
2. Индикатор системы управления двигателем.
3. Индикатор АБС, если такая система установлена.
4. «Stop». Указывает на неисправность, при которой движение запрещено.
5. Левый указатель поворота.
6. Индикатор аварийного уровня охлаждающей жидкости.
7. Одометр (отображает общий пробег автомобиля).
8. Спидометр (показывает скорость движения).
9. Индикатор стояночного тормоза, загорается при включенном зажигании и поднятом рычаге.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней безопасности (не на всех моделях).
13. Индикатор низкого уровня масла. Может также быть обозначен под номером 18.
14. Резерв.
15. Индикатор уровня топлива. Деления: 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Индикатор резерва топлива, загорается при уровне ниже 8 литров.
17. Индикатор давления масла.
18. То же, что и 13.
19. Резерв.
20. Температура охлаждающей жидкости.
21. Индикатор габаритного света.
22. Индикатор перегрева охлаждающей жидкости.
23. Индикатор дальнего света.
24. Кнопка сброса суточного пробега.
25. Счетчик суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Индикатор разряда аккумулятора.

Перечисленные индикаторы присутствуют на панели практически всех моделей из 31 серии автомобилей «Волга».

https://youtube.com/watch?v=1hsZqEh3jk8

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на приборной панели часто обусловлена неисправностями в датчиках системы. Именно эти датчики отвечают за передачу всей необходимой информации. Прежде чем приступать к ремонту панели, важно убедиться в исправности самих датчиков. Если они функционируют нормально, но данные не отображаются или искажаются, проблема может заключаться в проводке.

Еще одной распространенной проблемой является перегорание отдельных лампочек на приборной панели. Их замена достаточно проста и может быть выполнена в домашних условиях. Однако могут возникнуть трудности с поиском новых деталей, так как производство некоторых автомобилей было прекращено. Тем не менее, подходящие лампочки можно найти в любом качественном магазине радиоэлектроники или автомагазине.

В видео ниже вы сможете узнать, как правильно заменить лампочки (автор видео — NONAvto).

Замена лампочек панели приборов Газель Рестайлинг после 2003г

Интересные факты

Вот несколько интересных фактов о приборной панели и индикаторах на «Волгах» ГАЗ 3110:

1. Уникальная система индикаторов: Приборная панель ГАЗ 3110 была одной из первых в советском автопроме, которая использовала электронные индикаторы. Это позволило улучшить точность отображаемых данных, таких как уровень топлива и температура двигателя, по сравнению с традиционными механическими приборами.

2. Модульная конструкция: Приборная панель ГАЗ 3110 имела модульную конструкцию, что облегчало процесс ремонта и замены отдельных компонентов. Это было особенно важно для владельцев, которые могли самостоятельно обслуживать свои автомобили, не прибегая к помощи специалистов.

3. Долговечность и простота ремонта: Несмотря на свою электронную начинку, приборная панель ГАЗ 3110 была спроектирована с учетом условий эксплуатации в России. Это означало, что многие элементы были достаточно простыми в ремонте и замене, что позволяло водителям легко устранять неполадки, такие как неисправные лампочки или проблемы с проводкой.

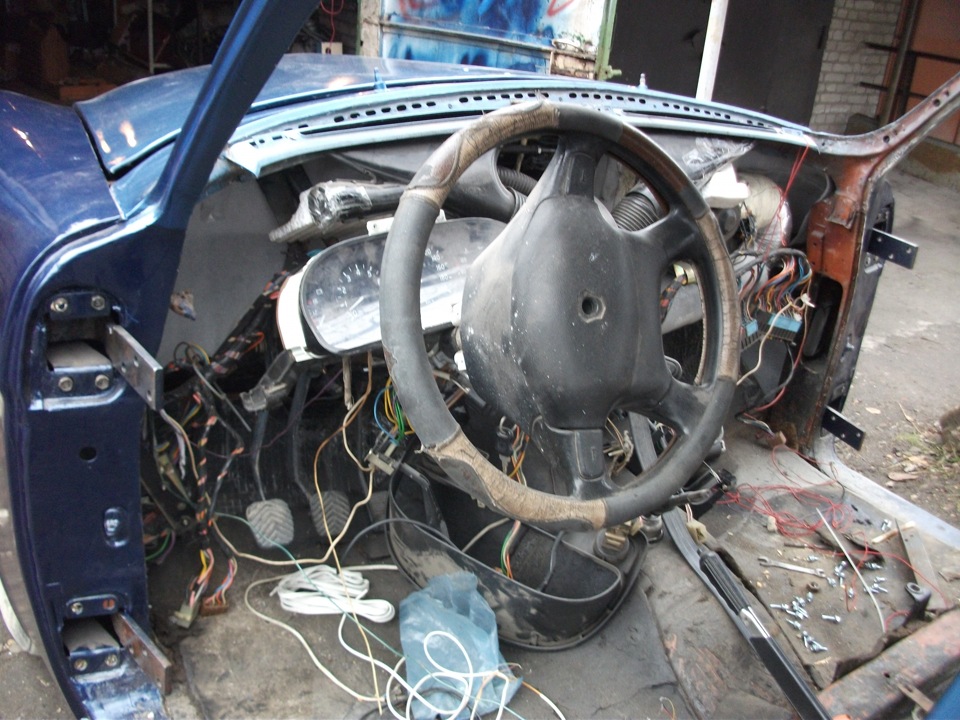

Инструкция по монтажу

Для установки вам потребуется не только приборная панель ГАЗ Волга, но и автопровода, термоусадка, а также несколько клемм для разъемов ХР 1, ХР 2, ХР 3 и ХР 4. Все необходимые материалы можно приобрести в магазине автозапчастей. К самой панели должна прилагаться инструкция по ее установке.

Чтобы заменить старый щиток на новый, выполните следующие шаги:

1. Сначала открутите 4 винта, которые фиксируют панель. Затем снимите 6 саморезов с кожуха колонки.
2. Далее открутите 4 винта, удерживающих сам щиток.
3. Отсоедините 5 разъемов ХР и извлеките деталь.
4. Теперь подключите проводку, следуя инструкции для вашей модели щитка и используя клеммы ХР.
5. Если на вашем автомобиле отсутствуют индикаторы АБС и ЕБД, отключите их.
6. Установку производите в обратном порядке демонтажа.

Фотогалерея «Панель и щиток»

Видео «Тюнингованная панель приборов 3110»

В данном видео представлена комбинация приборов ГАЗ 3110, а именно — модифицированная версия щитка (автор ролика — Сергей Седов).

Тюнингованая панель приборов 3110.

Советы по выбору запчастей и аксессуаров

При ремонте приборной панели «Волги» ГАЗ 3110 важным аспектом является правильный выбор запчастей и аксессуаров. Это не только влияет на функциональность приборов, но и на общую эстетическую составляющую автомобиля. Рассмотрим несколько ключевых моментов, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти против аналогов

Первое, что стоит учесть, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и долговечность, так как они производятся непосредственно заводом-изготовителем. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно тщательно проверять их качество и репутацию производителя. Рекомендуется выбирать запчасти от известных брендов, которые зарекомендовали себя на рынке.

2. Проверка совместимости

Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью. На рынке существует множество модификаций ГАЗ 3110, и некоторые детали могут отличаться в зависимости от года выпуска или комплектации. Используйте каталоги запчастей или консультируйтесь с продавцами, чтобы избежать ошибок.

3. Учет состояния старых деталей

При ремонте приборной панели стоит обратить внимание на состояние старых деталей. Если они изношены или повреждены, это может повлиять на работу новых запчастей. Например, если старые провода имеют повреждения, это может привести к неправильной работе новых приборов. Рекомендуется заменить все изношенные элементы, чтобы обеспечить надежную работу всей системы.

4. Выбор аксессуаров

При выборе аксессуаров для приборной панели также стоит учитывать их функциональность и эстетические качества. Например, подсветка приборов может значительно улучшить видимость в темное время суток. Существуют различные варианты подсветки, включая светодиоды, которые отличаются долговечностью и яркостью. Также можно рассмотреть возможность установки дополнительных приборов, таких как вольтметр или термометр, которые помогут лучше контролировать состояние автомобиля.

5. Установка и настройка

После выбора запчастей и аксессуаров важно правильно их установить. Если у вас нет опыта в ремонте автомобилей, лучше обратиться к специалистам. Неправильная установка может привести к поломке новых деталей или неправильной работе приборов. Если вы решите установить детали самостоятельно, обязательно следуйте инструкциям и рекомендациям производителей.

В заключение, выбор запчастей и аксессуаров для приборной панели «Волги» ГАЗ 3110 требует внимательности и тщательного подхода. Правильный выбор поможет не только восстановить функциональность приборов, но и улучшить общее впечатление от вождения автомобиля.

Обзор популярных модификаций приборной панели

Приборная панель ГАЗ 3110: общая информация

Приборная панель автомобиля ГАЗ 3110, также известного как «Волга», представляет собой важный элемент, который обеспечивает водителю необходимую информацию о состоянии автомобиля. Она включает в себя различные индикаторы и приборы, которые отображают данные о скорости, уровне топлива, температуре двигателя и других важных параметрах. В зависимости от года выпуска и комплектации, приборная панель может иметь различные модификации и особенности.

Основные индикаторы и их функции

На приборной панели ГАЗ 3110 можно встретить следующие основные индикаторы:

• Спидометр: показывает текущую скорость автомобиля. Обычно имеет шкалу до 180 км/ч.
• Тахометр: отображает обороты двигателя в минуту (об/мин). Это важный индикатор для контроля работы двигателя и переключения передач.
• Уровень топлива: показывает количество топлива в баке. Индикатор может быть как стрелочным, так и цифровым в зависимости от модификации.
• Температура охлаждающей жидкости: позволяет следить за температурой двигателя. Важно следить за этим показателем, чтобы избежать перегрева.
• Индикатор давления масла: сигнализирует о давлении масла в системе. Низкое давление может указывать на проблемы с двигателем.
• Индикаторы предупреждения: включают в себя сигналы о неисправностях, таких как зарядка аккумулятора, неисправность тормозной системы и другие.

Модификации приборной панели

Существуют различные модификации приборной панели ГАЗ 3110, которые могут отличаться по дизайну и функциональности. Например, более поздние модели могут иметь улучшенные цифровые дисплеи, которые обеспечивают более точные данные и дополнительные функции, такие как бортовой компьютер. В то время как ранние версии могут быть оснащены более простыми стрелочными индикаторами.

Проблемы и их решение

С течением времени приборная панель может столкнуться с различными проблемами, такими как:

• Неисправность индикаторов: Если какой-либо индикатор не работает, это может быть связано с перегоревшей лампочкой или проблемами с проводкой. Рекомендуется проверить все соединения и заменить неисправные элементы.
• Неправильные показания: Если показания приборов не соответствуют реальным данным, возможно, потребуется откалибровать приборы или заменить датчики.
• Повреждение панели: В случае механических повреждений, таких как трещины или царапины, можно рассмотреть возможность замены панели или ее реставрации.

Заключение

Приборная панель ГАЗ 3110 является ключевым элементом, который обеспечивает безопасность и комфорт вождения. Знание о ее модификациях и возможных проблемах поможет владельцам автомобилей «Волга» поддерживать свои машины в исправном состоянии и своевременно реагировать на любые неисправности.

Часто задаваемые вопросы и ответы по ремонту панели

Как проверить работоспособность индикаторов?

Первым шагом в диагностике приборной панели «Волги» ГАЗ 3110 является проверка работоспособности индикаторов. Для этого необходимо включить зажигание, не заводя двигатель. Все индикаторы на приборной панели должны загореться. Если какой-либо из них не светится, это может указывать на неисправность лампочки или проблемы с проводкой.

Что делать, если индикаторы не работают?

Если индикаторы не функционируют, стоит проверить предохранители. На «Волгах» предохранители находятся в блоке, расположенном под приборной панелью. Необходимо найти предохранитель, отвечающий за работу приборной панели, и проверить его целостность. Если предохранитель сгорел, его следует заменить на новый с аналогичными характеристиками.

Как устранить неисправности в проводке?

Неисправности в проводке могут быть причиной неправильной работы индикаторов. Для диагностики проводки необходимо визуально осмотреть все соединения и провода на наличие повреждений, коррозии или обрывов. В случае обнаружения повреждений, провода следует заменить или восстановить с помощью пайки. Также стоит проверить разъемы на наличие окисления и загрязнений, которые могут препятствовать нормальному контакту.

Как отремонтировать или заменить индикаторы?

Если индикатор не работает даже после проверки предохранителей и проводки, возможно, потребуется его замена. Для этого необходимо снять приборную панель. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем аккуратно открутите крепления панели и отсоедините разъемы. После этого можно заменить неисправный индикатор на новый. Установите панель обратно, подключив все разъемы и закрепив ее на месте.

Как правильно откалибровать приборы?

Калибровка приборов может потребоваться, если показания тахометра, спидометра или других индикаторов не соответствуют действительности. Для калибровки спидометра можно использовать GPS-навигатор, который покажет точную скорость. Сравните показания спидометра с данными навигатора и, если необходимо, отрегулируйте его с помощью специального винта, расположенного на задней стороне прибора.

Что делать, если панель издает посторонние звуки?

Посторонние звуки из приборной панели могут быть вызваны вибрацией или неплотной установкой. Проверьте все крепления панели и убедитесь, что она надежно зафиксирована. Если звуки продолжают беспокоить, возможно, стоит использовать шумоизоляционные материалы, чтобы уменьшить уровень шума.

Как предотвратить дальнейшие проблемы с панелью?

Для предотвращения будущих проблем с приборной панелью рекомендуется регулярно проводить техническое обслуживание автомобиля. Это включает в себя проверку состояния проводки, индикаторов и предохранителей. Также стоит следить за чистотой панели и избегать попадания влаги, что может привести к коррозии и другим повреждениям.
