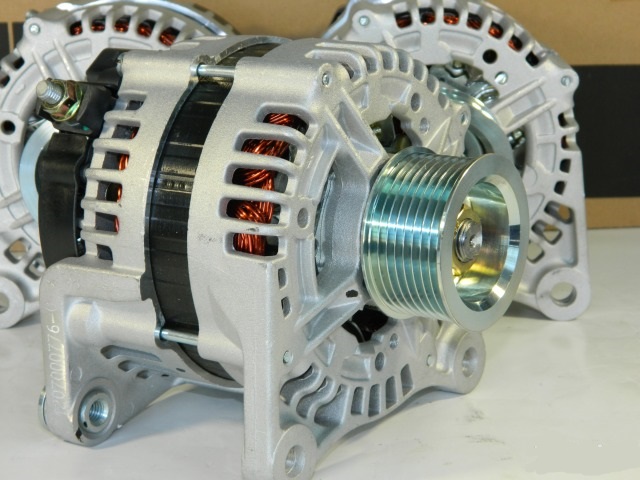

Генератор — ключевой компонент электрической системы автомобиля ГАЗ 3110 с двигателями 402 и 406. Его основная функция — обеспечение электроэнергией всех систем автомобиля, что делает его исправность критически важной для надежной работы. В статье рассмотрим устройство и принцип работы генератора, типичные неисправности, а также методы проверки и ремонта. Вы также получите советы по разборке и обслуживанию этого узла.

Описание устройства

Генераторный узел 406 двигателя включает в себя несколько ключевых компонентов. Давайте подробнее разберем его структуру, схему подключения и принцип функционирования. Начнем с описания самого механизма.

Устройство и принцип работы

Генераторный узел Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением и встроенным выпрямителем на диодах. Ротор приводится в движение от шкива коленвала двигателя с помощью клинового ремня. Статор и крышка механизма соединены четырьмя болтами. Вал ротора вращается в подшипниках, которые находятся в крышках, и они смазываются на весь срок службы устройства.

Задний подшипник установлен на валу ротора и прижимается задней крышкой через пластиковую втулку. Передний подшипник располагается на внутренней стороне передней крышки, которая фиксируется шайбой и четырьмя болтами.

В статоре находятся две трехфазные обмотки, соединенные параллельно. Диодный мост, или выпрямитель, состоит из шести диодов, размещенных на двух стальных или алюминиевых пластинах. Эти пластины объединены в выпрямительный блок, который закреплен внутри задней крышки узла.

Механизм включает обмотки возбуждения, установленные на роторе. Их выводы соединены с двумя медными контактными кольцами, расположенными на валу. Питание обмоток осуществляется через две угольные щетки, которые подключены к ним и находятся в щеткодержателе. Под расширительным бачком, на брызговике в области правого лонжерона, установлен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему именно Крайслер? Первые двигатели Газели были оснащены этими моторами. Регулятор работает в паре с генератором, и в случае его неисправности требуется замена.

Кроме того, схема подключения включает конденсатор, который защищает систему от возможных импульсов зажигания. Конденсатор также снижает радиопомехи. Охлаждение выпрямительного блока и обмоток осуществляется за счет воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Интересные факты

Вот несколько интересных фактов о проверке и ремонте генератора на автомобилях ГАЗ 3110 с двигателями 402 и 406:

1. Универсальность генератора: Генераторы, установленные на автомобилях ГАЗ 3110, часто имеют схожие конструкции с генераторами других моделей советских автомобилей, что позволяет использовать запчасти и компоненты от различных моделей. Это делает ремонт более доступным и упрощает поиск необходимых деталей.

2. Диагностика с помощью мультиметра: Для проверки работоспособности генератора можно использовать мультиметр. Измеряя напряжение на выходе генератора при работающем двигателе, можно определить его состояние. Нормальное напряжение должно находиться в пределах 13,5-14,5 В. Если значение ниже, это может указывать на проблемы с регулятором напряжения или обмотками.

3. Частая причина неисправностей: Одной из наиболее распространенных причин выхода генератора из строя является износ подшипников. При длительной эксплуатации подшипники могут начать издавать шум или заклинивать, что приводит к перегреву и повреждению обмоток. Регулярная проверка состояния подшипников и их замена может значительно продлить срок службы генератора.

Компоненты устройства

Узел включает в себя такие компоненты:

• корпус, в который помещена вся система;
• статический механизм;
• роторное устройство или якорь;
• шкив и вентилятор;
• выпрямительный блок или диодный мост;
• два подшипника, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Фотогалерея «Схемы подключения»

Как проверить генератор?

Процесс диагностики узла без его демонтажа выполняется следующим образом:

1. В первую очередь, запустите двигатель и дайте ему прогреться. Увеличьте обороты до 3000 в минуту.
2. Включите все электрические системы — дальний свет, обогрев заднего стекла, отопление, магнитолу, аварийную сигнализацию и дворники. Это необходимо для создания условий, максимально приближенных к реальным.
3. Затем с помощью вольтметра или мультиметра измерьте напряжение на клеммах аккумулятора. Этот показатель должен быть не ниже 12 вольт. Если значение ниже, это может указывать на проблемы в обмотках — например, замыкание или обрыв. Также возможны неисправности в регуляторе напряжения или щетках, а также окисление контактов обмоток.
4. Чтобы проверить работоспособность регулятора, отключите все электрооборудование, кроме габаритных огней. При оборотах двигателя 1000-1200 в минуту проверьте напряжение, оно должно находиться в пределах 13.5-14.2 вольт.

Для диагностики регулятора напряжения можно использовать контрольную лампочку, подключив её между щетками. Перед этим необходимо снять реле. Подключите один провод к контакту D1 и подайте питание 12 вольт, а другой — к массе. Лампочка должна загореться, и если напряжение возрастет до 13.5-14.2 вольт, она должна погаснуть. Если лампочка продолжает гореть, это свидетельствует о неисправности реле, которое следует заменить (автор видео — Вячеслав Ляхов).

Диагностика и ремонт генераторов

Характерные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе генератора:

1. Поломка диодного моста. Эксперты советуют заменять выпрямитель целиком. Если необходимо, можно заменить отдельные диоды, однако для этого потребуется правильно установить их в фиксатор, что требует определенных навыков.
2. Повреждение или износ шкива. В этом случае ремонт невозможен, и придется приобрести новое устройство.
3. Износ щеток или коллектора. Если наблюдается износ, то ремонт заключается в замене неисправных компонентов.
4. Замыкание витков обмотки статора. В данной ситуации можно попробовать перемотать обмотку, но это трудоемкий процесс, который не каждому под силу. Потребуется много времени, и нет гарантии, что результат будет успешным.
5. Поломка подшипника. Обычно такая проблема связана с износом детали, поэтому ее решение заключается в замене.
6. Неисправность регулятора напряжения. Эту деталь также необходимо заменить.
7. Повреждение проводки электрической цепи. Неисправные участки цепи следует восстановить, заменив поврежденные провода.
8. Износ ремня генератора для автомобилей Волга или Газель. Признаками износа могут быть трещины и другие повреждения на ремне. Ремонт в данном случае невозможен, и ремень следует заменить (автор видео — Алексей Наджафо).

https://youtube.com/watch?v=z-DMVZFGRPc

Инструкция по разбору

Краткое руководство по демонтажу и разборке узла:

1. В первую очередь отключите зажигание, поднимите капот и отсоедините клеммы от аккумулятора.
2. Затем отключите провода питания от генератора.
3. С помощью натяжного устройства ослабьте натяжение ремня и снимите его.
4. Далее открутите два винта, которые крепят узел к кронштейнам, после чего устройство можно снять.
5. Приступаем к разборке. Сначала удалите защитный кожух и извлеките реле регулятора, которое снимается вместе с щеточным узлом; не забудьте отключить провод от реле.
6. Затем выкрутите четыре болта, которые удерживают заднюю крышку со статором, и снимите ее.
7. Теперь отключите фазные контакты обмотки из выпрямительного устройства и снимите статор. Извлеките все детали, которые требуют замены или ремонта, а сборку производите в обратном порядке.

Видео «Инструкция по ремонту своими руками»

Как корректно выполнить ремонт генераторного узла на Газели и на что стоит обратить внимание — посмотрите инструкцию в видео ниже (автор — Denis Legostaev).

Диагностика и ремонт Генератора ВАЗ, Газель, волга, соболь, лада, приора

Обслуживание генератора

на автомобилях ГАЗ 3110 с двигателями 402 и 406 является важной частью общего ухода за автомобилем. Генератор отвечает за выработку электрической энергии, необходимой для работы всех электрических систем автомобиля, включая освещение, стартер и различные электронные устройства. Регулярное обслуживание генератора поможет избежать его неисправностей и продлить срок службы.

Первым шагом в обслуживании генератора является визуальный осмотр. Необходимо проверить наличие механических повреждений, трещин или коррозии на корпусе генератора. Также стоит обратить внимание на состояние проводов и разъемов, которые должны быть чистыми и надежно закрепленными. Если заметны признаки износа или повреждения, рекомендуется заменить поврежденные элементы.

Следующим этапом является проверка натяжения ремня генератора. Ремень должен быть правильно натянут, чтобы избежать проскальзывания. Слишком слабый ремень может привести к недостаточной генерации электричества, в то время как слишком сильный натяжение может повредить подшипники генератора. Оптимальное натяжение можно проверить, нажав на ремень в середине между шкивами – он должен прогибаться на 1-2 см при умеренном усилии.

Также важно проверить работу генератора с помощью мультиметра. Для этого необходимо измерить напряжение на выходе генератора при работающем двигателе. Нормальное значение должно находиться в диапазоне от 13,5 до 14,5 В. Если напряжение ниже, это может указывать на проблемы с генератором или его компонентами, такими как регулятор напряжения или диоды.

Если в процессе проверки были выявлены неисправности, необходимо провести более глубокую диагностику. Это может включать снятие генератора для проверки его внутренних компонентов, таких как щетки, ротор и статор. Износ щеток является одной из наиболее распространенных причин неисправностей генератора. Если щетки изношены, их следует заменить, чтобы восстановить нормальную работу устройства.

После завершения всех проверок и возможного ремонта, рекомендуется провести тестирование генератора в условиях реальной эксплуатации. Это поможет убедиться, что все системы работают корректно и генератор обеспечивает необходимое напряжение для всех электрических компонентов автомобиля.

Регулярное обслуживание генератора не только предотвращает его поломки, но и способствует общей надежности автомобиля. Рекомендуется проводить такие проверки не реже одного раза в год или при каждом техническом обслуживании автомобиля, особенно если он используется в сложных условиях.

Регулярные проверки и профилактика

Регулярные проверки генератора на автомобилях ГАЗ 3110 с двигателями 402 и 406 являются важной частью технического обслуживания. Генератор отвечает за выработку электрической энергии, необходимой для работы всех электрических систем автомобиля, включая освещение, систему зажигания и различные электронные устройства. Пренебрежение его состоянием может привести к серьезным проблемам, включая разряд аккумулятора и сбои в работе электрооборудования.

Первым шагом в профилактике является визуальный осмотр генератора. Необходимо проверить наличие механических повреждений, трещин на корпусе и состояние проводки. Обратите внимание на наличие коррозии на клеммах и соединениях, так как это может привести к плохому контакту и снижению эффективности работы генератора.

Следующий этап — проверка натяжения ремня генератора. Ремень должен быть натянут правильно: слишком слабый ремень может проскальзывать, что приведет к недостаточной выработке энергии, а слишком натянутый может вызвать износ подшипников генератора. Рекомендуется проверять натяжение ремня каждые 5-10 тысяч километров пробега.

Также стоит обратить внимание на уровень шума, исходящего от генератора. Посторонние звуки, такие как скрежет или гул, могут указывать на проблемы с подшипниками или другими внутренними компонентами. Если вы заметили такие звуки, рекомендуется немедленно провести диагностику.

Для более точной проверки работоспособности генератора можно использовать мультиметр. С его помощью измеряется напряжение на выходе генератора при работающем двигателе. Нормальное значение должно находиться в пределах 13,5-14,5 В. Если напряжение ниже, это может указывать на неисправность генератора или проблемы с зарядкой аккумулятора.

Профилактика также включает в себя регулярную чистку контактов и клемм. Загрязнение и окисление могут привести к ухудшению электрического контакта, что, в свою очередь, негативно скажется на работе генератора. Используйте специальные очистители для контактов и следите за тем, чтобы все соединения были надежными.

Не забывайте о необходимости периодической проверки состояния аккумулятора, так как его работоспособность напрямую влияет на работу генератора. Убедитесь, что аккумулятор не имеет признаков коррозии, а уровень электролита находится в пределах нормы.

В заключение, регулярные проверки и профилактика генератора на автомобилях ГАЗ 3110 с двигателями 402 и 406 помогут избежать серьезных поломок и продлить срок службы как генератора, так и всего электрооборудования автомобиля. Не забывайте о важности этих мероприятий и проводите их в соответствии с рекомендациями производителя.

Замена щеток и подшипников

Генератор является важной процедурой, которая позволяет поддерживать его работоспособность и продлить срок службы. В генераторах автомобилей ГАЗ 3110 с двигателями 402 и 406 используются щетки, которые обеспечивают контакт с коллектором, и подшипники, которые обеспечивают вращение ротора. Со временем эти элементы изнашиваются, что может привести к снижению эффективности генератора и его поломке.

Перед началом замены необходимо подготовить рабочее место и инструменты. Вам понадобятся: набор ключей, отвертки, плоскогубцы, мультиметр для проверки напряжения, а также новые щетки и подшипники, соответствующие модели генератора.

Первым шагом является снятие генератора с автомобиля. Для этого отключите аккумулятор, чтобы избежать короткого замыкания. Затем отсоедините провода от генератора, начиная с минусового, чтобы избежать искрения. После этого открутите крепежные болты, которые фиксируют генератор на двигателе, и аккуратно извлеките его.

После снятия генератора необходимо разобрать его. Для этого открутите крышку генератора, которая обычно фиксируется несколькими винтами. Будьте осторожны, чтобы не повредить уплотнительные элементы. После снятия крышки вы получите доступ к щеткам и ротору.

Щетки генератора обычно расположены в специальном держателе. Проверьте их состояние: если они изношены (длина щеток меньше 5 мм), их необходимо заменить. Для замены аккуратно извлеките старые щетки из держателя, запомнив порядок их установки. Установите новые щетки, убедившись, что они правильно зафиксированы и имеют хороший контакт с коллектором.

Далее перейдите к замене подшипников. В генераторах ГАЗ 3110 используются как радиальные, так и осевые подшипники. Для их замены необходимо извлечь ротор из статора. Для этого аккуратно снимите подшипники с вала ротора, используя специальный съемник или молоток с мягким ударом. Убедитесь, что не повредили вал. Установите новые подшипники, предварительно смазав их подходящей смазкой.

После замены соберите генератор в обратном порядке. Убедитесь, что все детали установлены правильно и надежно закреплены. Перед установкой генератора на автомобиль проверьте его работоспособность с помощью мультиметра: измерьте напряжение на выходе генератора при его вращении. Оно должно находиться в пределах 13.5-14.5 В.

После успешной проверки установите генератор обратно на автомобиль, подключите провода и закрепите его на месте. Не забудьте подключить аккумулятор и проверить работу системы зарядки. Если все сделано правильно, генератор будет работать эффективно, обеспечивая надежное питание всех электрических систем автомобиля.

Советы по выбору запчастей

При ремонте генератора на автомобилях ГАЗ 3110 с двигателями 402 и 406 важно правильно подойти к выбору запчастей, так как от этого зависит не только качество работы генератора, но и общая надежность электрической системы автомобиля. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти против аналогов

При выборе запчастей для генератора стоит рассмотреть возможность использования оригинальных деталей. Оригинальные запчасти, как правило, имеют более высокое качество и лучше подходят для конкретной модели автомобиля. Однако, если оригинальные детали недоступны или их цена слишком высока, можно рассмотреть качественные аналоги от проверенных производителей. Важно обращать внимание на отзывы и репутацию компании, производящей запчасти.

2. Проверка совместимости

Перед покупкой запчастей обязательно проверьте их совместимость с вашим автомобилем. Убедитесь, что детали подходят именно для модели ГАЗ 3110 с двигателями 402 и 406. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор запчастей может привести к дополнительным проблемам и затратам.

3. Качество материалов

Обратите внимание на материалы, из которых изготовлены запчасти. Например, щетки генератора должны быть выполнены из качественного углерода, который обеспечивает хорошую проводимость и долговечность. Корпус генератора должен быть изготовлен из прочного металла, устойчивого к коррозии. При покупке деталей старайтесь избегать слишком дешевых вариантов, так как они могут оказаться некачественными и быстро выйти из строя.

4. Гарантия и возврат

При покупке запчастей обязательно уточняйте условия гарантии. Надежные производители предоставляют гарантию на свои изделия, что является дополнительной гарантией качества. Также важно узнать о возможности возврата или обмена деталей в случае, если они не подошли или оказались бракованными.

5. Консультация с профессионалами

Если вы не уверены в своем выборе, не стесняйтесь обращаться за консультацией к профессионалам. Мастера, имеющие опыт работы с автомобилями ГАЗ, смогут дать дельные советы по выбору запчастей и помогут избежать распространенных ошибок. Также можно обратиться на специализированные форумы или сообщества автолюбителей, где можно получить рекомендации от людей, уже сталкивавшихся с подобной проблемой.

Следуя этим советам, вы сможете выбрать качественные запчасти для генератора вашего автомобиля ГАЗ 3110, что обеспечит надежную работу электрической системы и продлит срок службы автомобиля в целом.

Оригинальные vs. неоригинальные детали

При ремонте генератора на автомобилях ГАЗ 3110 с двигателями 402 и 406 важным аспектом является выбор между оригинальными и неоригинальными деталями. Оригинальные детали производятся непосредственно заводом-изготовителем и соответствуют всем стандартам качества, установленным для конкретной модели автомобиля. Они обеспечивают надежную работу генератора и, как правило, имеют более длительный срок службы.

Среди преимуществ оригинальных деталей можно выделить:

• Гарантия качества: Оригинальные запчасти проходят строгий контроль качества на всех этапах производства.
• Совместимость: Они идеально подходят для конкретной модели автомобиля, что исключает проблемы с установкой и эксплуатацией.
• Долговечность: Оригинальные детали, как правило, служат дольше, что снижает необходимость в частом ремонте и замене.

Однако оригинальные детали имеют и свои недостатки. Главным из них является высокая цена, которая может значительно превышать стоимость неоригинальных аналогов. Это может стать решающим фактором для автовладельцев, особенно если бюджет ограничен.

Неоригинальные детали, в свою очередь, могут предложить более доступные цены, но их качество и надежность могут варьироваться. На рынке представлено множество производителей, и не все из них обеспечивают достойный уровень качества. При выборе неоригинальных запчастей важно учитывать следующие моменты:

• Репутация производителя: Изучите отзывы и рейтинги производителей, чтобы выбрать надежного поставщика.
• Гарантия: Убедитесь, что на неоригинальные детали предоставляется гарантия, что может свидетельствовать о доверии производителя к своему продукту.
• Сравнение с оригиналом: Попробуйте найти информацию о том, насколько неоригинальная деталь соответствует оригинальной по характеристикам и сроку службы.

В некоторых случаях использование неоригинальных деталей может быть оправдано, особенно если речь идет о менее критичных компонентах генератора. Однако для ключевых элементов, таких как ротор или статор, рекомендуется отдавать предпочтение оригинальным запчастям, чтобы избежать возможных проблем в будущем.

В заключение, выбор между оригинальными и неоригинальными деталями для генератора на автомобилях ГАЗ 3110 с двигателями 402 и 406 зависит от множества факторов, включая бюджет, требования к качеству и надежности, а также личные предпочтения владельца автомобиля. Важно тщательно взвесить все плюсы и минусы, чтобы сделать обоснованный выбор, который обеспечит долгую и бесперебойную работу генератора.

Часто задаваемые вопросы

Как проверить работоспособность генератора?

Для проверки генератора на автомобилях ГАЗ 3110 с двигателями 402 и 406 необходимо выполнить несколько шагов. Во-первых, убедитесь, что аккумулятор полностью заряжен. Затем, с помощью мультиметра, измерьте напряжение на клеммах аккумулятора. Оно должно находиться в пределах 12,4-12,6 В. После этого запустите двигатель и повторно измерьте напряжение на аккумуляторе. При работающем двигателе напряжение должно быть в диапазоне 13,8-14,4 В, что указывает на то, что генератор работает корректно и заряжает аккумулятор.

Что делать, если генератор не выдает напряжение?

Если при проверке выясняется, что генератор не выдает напряжение, необходимо проверить несколько компонентов. Первым делом проверьте предохранители, отвечающие за работу генератора. Затем осмотрите проводку на наличие повреждений или коррозии, особенно в местах соединений. Также стоит проверить щетки генератора: если они изношены, их необходимо заменить. Важно также убедиться, что реле-регулятор работает исправно, так как он отвечает за поддержание необходимого уровня напряжения.

Как выполнить ремонт генератора?

Если в процессе диагностики были выявлены неисправности, необходимо произвести ремонт генератора. Для этого снимите генератор с автомобиля, отключив все электрические соединения и крепежные элементы. После этого разберите генератор, аккуратно отделив крышки и извлекая внутренние компоненты. Проверьте состояние обмоток статора и ротора, а также щеток и реле-регулятора. Если обмотки имеют повреждения, их следует перемотать или заменить. Щетки можно заменить на новые, а реле-регулятор — при необходимости. После завершения ремонта соберите генератор в обратном порядке и установите его обратно на автомобиль.

Как избежать проблем с генератором в будущем?

Для предотвращения проблем с генератором в будущем рекомендуется регулярно проводить его диагностику и обслуживание. Проверяйте состояние проводки и соединений, следите за уровнем заряда аккумулятора и чистотой контактов. Также важно следить за состоянием ремня генератора: он не должен быть изношен или ослаблен. Регулярная проверка и замена изношенных компонентов помогут продлить срок службы генератора и избежать серьезных поломок.

Ответы на распространенные проблемы с генератором

Генератор является одним из ключевых компонентов электрической системы автомобиля, и его неисправности могут привести к различным проблемам. Рассмотрим наиболее распространенные проблемы с генератором на автомобилях ГАЗ 3110 с двигателями 402 и 406, а также способы их диагностики и ремонта.

1. Генератор не вырабатывает напряжение

Если генератор не вырабатывает напряжение, это может быть связано с несколькими причинами. Первым делом стоит проверить состояние ремня привода генератора. Если ремень изношен или ослаблен, он может не передавать необходимую мощность на генератор. Также стоит проверить соединения проводов на предмет коррозии или повреждений.

Если ремень в порядке, необходимо проверить диодный мост генератора. Для этого можно использовать мультиметр, установив его в режим измерения сопротивления. При исправном диодном мосте сопротивление должно быть высоким в одном направлении и низким в другом. Если наблюдаются аномалии, диодный мост требует замены.

2. Посторонние шумы при работе генератора

Посторонние шумы могут свидетельствовать о механических повреждениях внутри генератора. Наиболее распространенной причиной является износ подшипников. Если генератор издает гул или свист, это может указывать на необходимость замены подшипников. Для этого необходимо разобрать генератор, извлечь старые подшипники и установить новые, предварительно смазав их.

3. Перегрев генератора

Перегрев генератора может быть вызван перегрузкой или недостаточной вентиляцией. Если генератор работает на пределе своих возможностей, это может привести к его перегреву. Важно проверить, не подключены ли к генератору дополнительные потребители, превышающие его мощность. Также стоит убедиться, что вентиляционные отверстия генератора не заблокированы грязью или пылью.

4. Низкое напряжение на выходе генератора

Если напряжение на выходе генератора ниже нормы (обычно 13.5-14.5 В), это может указывать на проблемы с регулятором напряжения. Регулятор может быть встроен в генератор или находиться отдельно. Для проверки регулятора необходимо измерить напряжение на выходе генератора при работающем двигателе. Если оно ниже нормы, регулятор требует замены.

5. Мерцание ламп освещения

Если лампы освещения мерцают, это может быть признаком нестабильной работы генератора. Причиной может быть плохой контакт в соединениях или неисправность в регуляторе напряжения. Рекомендуется проверить все соединения и при необходимости очистить их от коррозии. Если проблема не устраняется, стоит проверить работоспособность генератора в целом.

В заключение, регулярная диагностика и обслуживание генератора помогут избежать многих проблем и продлить срок его службы. При возникновении неисправностей важно не откладывать ремонт, так как это может привести к более серьезным повреждениям электрической системы автомобиля.
