В статье рассмотрим обслуживание и ремонт генераторов моделей Volkswagen Golf 2, 3, 4, Polo Sedan и Passat B3, B5. Генератор — важный элемент электрической системы автомобиля, и его неисправности могут вызвать серьезные проблемы. Обсудим основные неисправности, с которыми сталкиваются владельцы этих моделей, и предоставим пошаговые инструкции по замене ремня генератора. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим самостоятельно разобраться в ремонте и избежать лишних затрат на сервис.

Технические характеристики и принцип работы генераторной установки на Фольксвагене

Генератор Фольксваген Пассат Б3, как и другие подобные устройства, предназначен для преобразования вращательных движений коленчатого вала в электрическую энергию.

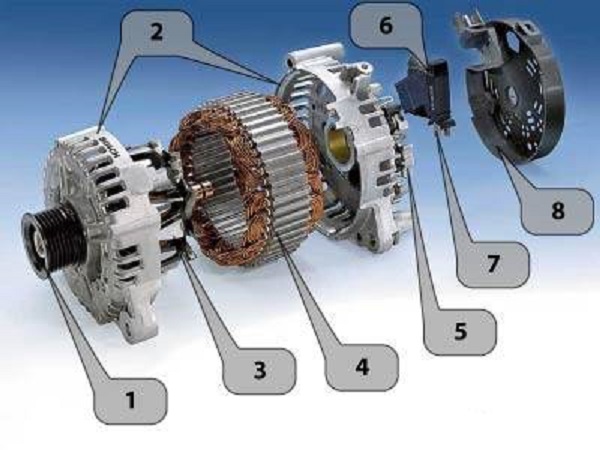

Его конструкция включает в себя следующие элементы:

• 1 – шкив, который передает вращательные движения от двигателя к валу генератора через ременную передачу;
• 2 — корпус, состоящий из передней и задней крышек, на которых фиксируются основные компоненты генератора;
• 3 – ротор, представляющий собой стальной вал с двумя стальными втулками и обмоткой возбуждения;
• 4 – статор, имеющий трубчатую форму, внутри которого размещен пакет из стальных листов;
• 5 — выпрямительный блок, состоящий из шести диодов, установленных по три в положительном и отрицательном теплоотводах;
• 6 — регулятор напряжения, который поддерживает заданное напряжение в бортовой сети;
• 7 — щеточный узел, состоящий из пружинящих щеток, контактирующих с токосъемными кольцами ротора;
• 8 — защитная крышка выпрямителя.

Генератор должен обеспечивать напряжение в бортовой сети, не превышающее номинальное напряжение аккумулятора.

При этом напряжение должно оставаться стабильным, даже при изменении нагрузки или частоты вращения коленчатого вала. Принцип работы генераторов схож. Питание на обмотку возбуждения поступает при повороте ключа в замке зажигания, что создает магнитное поле. Ротор начинает вращаться с той же скоростью, что и коленвал.

Магнитное поле проходит через обмотки статора, на выводах которых возникает переменный ток. После достижения необходимой частоты вращения обмотка начинает получать питание от генератора, что означает, что устройство самовозбуждается.

Переменный ток в выпрямительном блоке преобразуется в постоянный, который используется для питания всех электрических потребителей и зарядки аккумулятора.

Если изменяются частота вращения или нагрузка, активируется регулятор напряжения. Он контролирует время включения обмоток возбуждения. Если нагрузка превышает возможности генератора, подключается аккумулятор.

Генератор имеет следующие характеристики:

• номинальное напряжение;
• номинальную частоту возбуждения;
• коэффициент полезного действия (КПД);
• номинальный ток;
• частоту самовозбуждения.

Параметры генератора зависят от его конструктивных особенностей (автор видео — Дмитрий Анисенко).

https://youtube.com/watch?v=baVTjv4WDQc

Это САМЫЙ ЛУЧШИЙ бензиновый двигатель Volkswagen! Предела НЕТ

Особенности обслуживания и диагностика узла

Чтобы агрегат функционировал без сбоев, важно внимательно следить за его техническим состоянием и регулярно проводить диагностику. При выявлении неисправностей их следует устранять как можно скорее. В случае отказа генератора вся нагрузка ляжет на аккумулятор, который быстро разрядится, и автомобиль окажется в неработоспособном состоянии. Ремонт генераторной установки, включая модели Пассат Б3, включает замену вышедших из строя узлов и деталей.

Во время диагностики и эксплуатации автомобиля необходимо придерживаться нескольких рекомендаций, чтобы продлить срок службы генератора:

• не допускайте работы генератора при отключенном аккумуляторе;
• во время диагностики избегайте проверки устройства на «искру», так как через выпрямительный блок проходит сильный ток, что может привести к выходу диодов из строя;
• проверяйте диоды с напряжением не выше номинального, то есть 12 В;
• если проводятся сварочные работы, обязательно отключите провода от источников питания.

Диагностику и ремонт электрооборудования следует осуществлять с выключенным двигателем и отключенным аккумулятором.

Интересные факты

Вот несколько интересных фактов, связанных с обслуживанием и ремонтом генераторов на моделях Volkswagen Golf 2, 3 и 4, Polo Sedan и Passat B3 и B5:

1. Совместимость деталей: Генераторы на моделях Golf 2 и 3 часто имеют схожие конструкции, что позволяет использовать одни и те же запасные части для ремонта. Это может существенно снизить затраты на обслуживание, так как владельцы могут находить более доступные детали от других моделей.

2. Проблемы с регулятором напряжения: На Passat B3 и B5 часто возникают проблемы с регуляторами напряжения, которые могут привести к недостаточной зарядке аккумулятора. Замена регулятора может быть более экономичным решением, чем замена всего генератора, и в некоторых случаях это можно сделать без снятия генератора с автомобиля.

3. Тепловые проблемы: Генераторы на моделях Golf 4 и Polo Sedan могут страдать от перегрева, особенно в условиях интенсивной эксплуатации. Это связано с расположением генератора и недостаточной вентиляцией. Регулярная проверка состояния вентиляционных отверстий и использование термостойких смазок могут продлить срок службы генератора.

Возможные неисправности и способы их устранения

По индикаторной лампе зарядки аккумулятора можно определить наличие неисправностей в генераторе.

Если лампочка не загорается при включении зажигания, возможны следующие проблемы:

• обрыв в цепи, соединяющей замок зажигания, генератор и индикаторную лампу;
• аккумулятор разряжен: необходимо проверить напряжение на его клеммах и, если нужно, зарядить;
• перегорела лампочка: требуется ее замена;
• недостаточное прилегание щеток к токоснимающим кольцам ротора: следует проверить размеры щеток (высота должна быть не менее 6 см);
• перегорела обмотка возбуждения: необходимо проверить работоспособность ротора и диодов, неисправные элементы нужно заменить.

Если индикатор зарядки аккумулятора не гаснет при увеличении частоты вращения двигателя, возможные причины могут быть следующими:

• неисправен регулятор напряжения: его следует заменить;
• провод, соединяющий индикаторную лампу и генератор, имеет контакт с «массой»: можно заменить жгут проводов или тщательно заизолировать проводку.

Другие возможные неисправности:

• обрыв ремня генератора;
• износ шкива;
• износ подшипника ротора.

В этом случае ремонт заключается в замене поврежденных деталей.

Процедура замены щеток

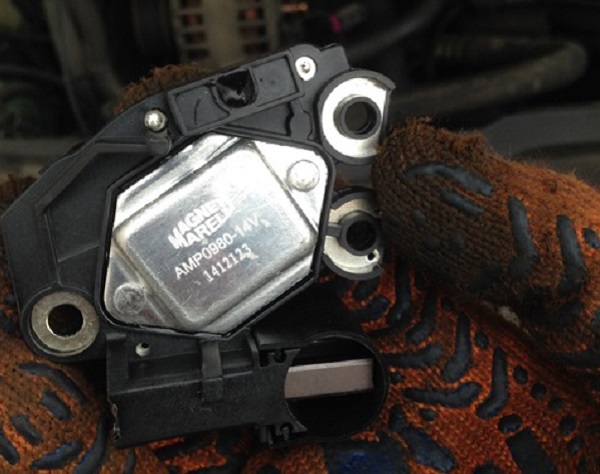

Щетки генераторного узла предлагаются в комплекте с регулятором напряжения.

Хотя возможно заменить только щетки, это потребует снятия регулятора, удаления старых щеток, очистки контактов и установки новых. Гораздо проще произвести замену щеток вместе с регулятором напряжения.

Процесс замены выполняется при отключенном аккумуляторе и включает следующие шаги:

1. Сначала отсоедините колодку проводов и клемму, откручивая ее с помощью головки на «10».
2. Затем необходимо снять пластиковую крышку, открутив три болта крепления. Крышка дополнительно фиксируется защелками, а снизу мешает кронштейн, к которому прикреплен силовой провод. Открутите все необходимые крепления и снимите крышку.
3. После снятия крышки станет доступен регулятор. Он закреплен тремя болтами, которые нужно выкрутить. Теперь можно снять устройство.
4. Перед установкой нового регулятора необходимо удалить колпачок, закрывающий щетки.
5. Устанавливайте устройство сверху вниз, следя за тем, чтобы щетки правильно встали на свои места.
6. Затем прикрутите регулятор и наденьте колпачок.
7. Остальные действия выполняются в обратном порядке.

Нюансы замены ремня

Замена ремня генератора на Поло Седан осуществляется в соответствии с регламентом каждые 30 тысяч километров пробега. Однако необходимость в замене может возникнуть в случае обрыва ремня или при выявлении повреждений во время визуального осмотра.

Процесс замены включает в себя следующие шаги:

1. Поднимите правое переднее колесо с помощью домкрата и снимите подкрылок.
2. Ослабьте прижимную пружину. Для этого наденьте ключ на «16» на крепежный болт натяжного ролика и поворачивайте его против часовой стрелки.
3. Чтобы зафиксировать натяжной ролик в отжатом состоянии, совместите отверстие на шкиве с отверстием на ролике и зафиксируйте его с помощью гвоздя или штыря.
4. При снятии ремня запомните, как он проходит. Можно сделать отметки маркером для удобства.
5. Установите новый ремень, начиная со шкива привода вспомогательного оборудования. Убедитесь, что зубья ремня правильно расположены относительно канавок шкива. В конце натяните ремень на натяжной ролик.
6. Немного повернув крепление ролика против часовой стрелки, уберите гвоздь, который фиксировал положение.
7. Проверьте визуально, правильно ли установлен ремень. Затем прикрепите обратно подкрылок. На этом замена завершена.

Фотогалерея

Замена приводного ремня — это достаточно простая процедура, которую можно осуществить самостоятельно, не выходя из дома.

Как поменять подшипники самостоятельно?

Для замены подшипников необходимо выполнить несколько шагов:

1. В первую очередь, ослабьте натяжной ролик и снимите приводной ремень.
2. Затем, открутите два болта, которые крепят генераторный узел, и демонтируйте его.
3. Далее, используя головку на «24» и газовый ключ, открутите шкив генератора.
4. На следующем этапе снимите крышку и щетки. После этого открутите 4 винта, которые соединяют две половины корпуса генератора.

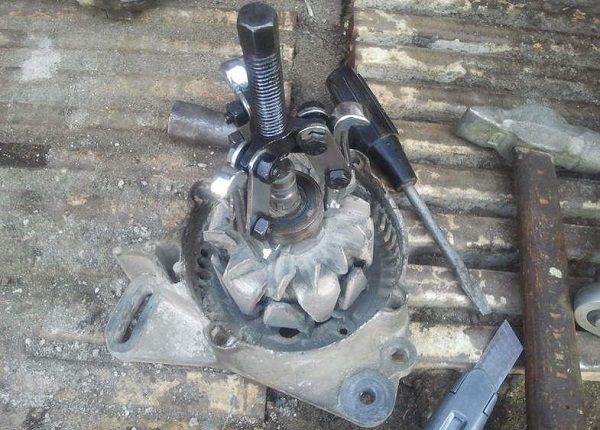

5. Разделив корпус, извлеките задний подшипник с помощью специального съемника.
6. Чтобы снять передний подшипник, открутите 4 винта, которые крепят упорную пластину.
7. Затем, чтобы не повредить резьбу, накрутите гайку генератора и выбейте передний подшипник из корпуса, держа его в воздухе.
8. Далее удалите опорное кольцо и подшипник.
9. На следующем этапе установите новые подшипники на место старых.
10. В завершение соберите агрегат в обратном порядке.

Регулярная замена изношенных деталей генератора крайне важна для его надежной работы. Многие из этих операций можно выполнить самостоятельно, что позволит сэкономить время и средства, избегая визитов на СТО.

Видео «Замена щеток генератора»

В данном видео показано, как выполнить замену щеток в регуляторе напряжения генератора (автор ролика — Тимур Сафин).

Замена щеток регулятора напряжения генератора Volkswagen, Audi.

Рекомендации по выбору запчастей и расходных материалов

При обслуживании и ремонте генераторов автомобилей Фольксваген Гольф 2, 3 и 4, Поло Седан и Пассат Б3 и Б5, крайне важно правильно подойти к выбору запчастей и расходных материалов. Это не только обеспечит надежную работу генератора, но и продлит срок службы всего электрического оборудования автомобиля.

Первым шагом в выборе запчастей является определение точной модели генератора. Для этого необходимо ознакомиться с технической документацией вашего автомобиля или проверить информацию на самом генераторе. На корпусе генератора обычно указаны его модель и серийный номер, что поможет избежать ошибок при покупке.

При выборе запчастей рекомендуется отдавать предпочтение оригинальным комплектующим. Оригинальные запчасти, как правило, имеют более высокое качество и гарантируют совместимость с вашим автомобилем. Однако, если оригинальные детали недоступны или их стоимость слишком высока, можно рассмотреть альтернативные варианты от проверенных производителей, которые зарекомендовали себя на рынке. Важно обращать внимание на отзывы и рейтинги таких компаний.

Что касается расходных материалов, таких как ремни генератора и щетки, то здесь также стоит выбирать качественные изделия. Ремни должны быть изготовлены из прочного и устойчивого к износу материала, чтобы избежать их преждевременной замены. Щетки генератора должны обеспечивать надежный контакт с коллектором и иметь достаточную длину для эффективной работы. Рекомендуется проверять их состояние каждые 10-15 тысяч километров пробега.

Не менее важным аспектом является выбор смазочных материалов. Для генераторов Фольксваген рекомендуется использовать масла, соответствующие спецификациям производителя. Это поможет избежать перегрева и износа подшипников, что может привести к поломке генератора. Также стоит обратить внимание на качество изоляционных материалов, используемых при ремонте, чтобы избежать коротких замыканий и других электрических проблем.

При покупке запчастей и расходных материалов всегда стоит запрашивать сертификаты качества и гарантии. Это поможет избежать приобретения подделок и некачественных изделий, которые могут негативно сказаться на работе генератора и всего автомобиля в целом.

В заключение, правильный выбор запчастей и расходных материалов для генераторов автомобилей Фольксваген Гольф 2, 3 и 4, Поло Седан и Пассат Б3 и Б5 — это залог надежной и долгосрочной работы электрической системы вашего автомобиля. Не стоит экономить на качестве, так как это может привести к более серьезным поломкам и затратам в будущем.

Советы по профилактическому обслуживанию генератора

Профилактическое обслуживание генератора является ключевым аспектом для обеспечения надежной работы электрической системы автомобиля. Для моделей Фольксваген Гольф 2, 3 и 4, Поло Седан и Пассат Б3 и Б5 важно следовать определенным рекомендациям, чтобы избежать серьезных поломок и продлить срок службы генератора.

Регулярная проверка натяжения ремня

Один из первых шагов в профилактическом обслуживании генератора — это регулярная проверка натяжения ремня генератора. Слабый или слишком натянутый ремень может привести к снижению эффективности работы генератора и его преждевременному износу. Рекомендуется проверять натяжение каждые 10 000 километров или каждые 6 месяцев. Для проверки натяжения можно использовать специальный инструмент или просто нажать на ремень пальцем — он должен прогибаться на 1-2 см при умеренном усилии.

Очистка генератора

Генератор подвержен загрязнению, особенно в условиях плохих дорог и неблагоприятной погоды. Регулярная очистка корпуса генератора от пыли и грязи поможет предотвратить перегрев и улучшить его работу. Для этого можно использовать сжатый воздух или мягкую щетку. Важно избегать попадания воды в электрические соединения и разъемы.

Проверка электрических соединений

Периодически необходимо проверять состояние электрических соединений генератора. Коррозия или ослабление контактов могут привести к перебоям в работе генератора и снижению его производительности. Рекомендуется проверять и при необходимости очищать клеммы аккумулятора и разъемы генератора, используя специальный очиститель для контактов.

Замена щеток генератора

Щетки генератора — это расходный материал, который со временем изнашивается. Рекомендуется проверять состояние щеток каждые 30 000 километров и заменять их при необходимости. Изношенные щетки могут привести к снижению выходного напряжения и, как следствие, к проблемам с зарядкой аккумулятора.

Проверка диодов и регулятора напряжения

Диоды и регулятор напряжения играют важную роль в работе генератора. Регулярная проверка их состояния поможет избежать проблем с зарядкой аккумулятора. Для диагностики можно использовать мультиметр, проверяя напряжение на выходе генератора при работающем двигателе. Если напряжение ниже 13,5 В, это может указывать на неисправность диодов или регулятора.

Плановое техническое обслуживание

Не забывайте о плановом техническом обслуживании автомобиля, которое включает в себя проверку генератора. Это поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок. Рекомендуется проводить полное техническое обслуживание каждые 15 000 километров или раз в год, в зависимости от условий эксплуатации автомобиля.

Следуя этим рекомендациям, владельцы автомобилей Фольксваген Гольф 2, 3 и 4, Поло Седан и Пассат Б3 и Б5 смогут значительно продлить срок службы генератора и обеспечить надежную работу электрической системы своего автомобиля.

Частые ошибки при ремонте и обслуживании генератора

При ремонте и обслуживании генератора на автомобилях Фольксваген Гольф 2, 3 и 4, Поло Седан и Пассат Б3 и Б5 владельцы часто допускают ряд распространенных ошибок, которые могут привести к серьезным проблемам в работе электрооборудования. Знание этих ошибок поможет избежать ненужных затрат и продлить срок службы генератора.

1. Неправильная диагностика неисправностей

Одной из самых распространенных ошибок является неправильная диагностика. Многие автовладельцы начинают замену генератора, не проверив его работоспособность. Прежде чем делать выводы о неисправности генератора, необходимо проверить состояние аккумулятора, ремня генератора и электрических соединений. Часто проблема может заключаться в плохом контакте или износе ремня, а не в самом генераторе.

2. Игнорирование состояния щеток и коллектора

Щетки генератора и коллектор требуют регулярного контроля. Износ щеток может привести к снижению эффективности работы генератора и его перегреву. При замене щеток важно также проверить состояние коллектора. Если на нем имеются глубокие царапины или следы износа, это может привести к дополнительным проблемам и необходимости замены всего генератора.

3. Неправильная установка генератора

При установке нового или отремонтированного генератора важно следить за правильностью его монтажа. Неправильная установка может привести к перекосу, что в свою очередь вызовет преждевременный износ подшипников и других компонентов. Также необходимо убедиться, что все крепежные элементы затянуты с нужным моментом, чтобы избежать вибраций и повреждений.

4. Пренебрежение проверкой проводки

Состояние проводки, соединяющей генератор с аккумулятором и другими компонентами, также играет важную роль. Изношенные или поврежденные провода могут привести к потере напряжения и снижению эффективности работы генератора. Перед началом ремонта рекомендуется тщательно осмотреть проводку на наличие трещин, коррозии и других повреждений.

5. Неправильный выбор запчастей

При замене деталей генератора, таких как щетки, подшипники или диодный мост, важно использовать качественные запчасти, соответствующие оригинальным спецификациям. Использование неоригинальных или низкокачественных компонентов может привести к быстрому выходу генератора из строя и дополнительным затратам на ремонт.

6. Игнорирование рекомендаций производителя

Каждый автомобиль имеет свои особенности, и производитель предоставляет рекомендации по обслуживанию и ремонту генератора. Игнорирование этих рекомендаций может привести к неправильным действиям и, как следствие, к поломкам. Важно ознакомиться с руководством пользователя и следовать указанным рекомендациям.

Избегая этих распространенных ошибок, владельцы автомобилей Фольксваген Гольф, Поло и Пассат смогут значительно продлить срок службы генератора и обеспечить надежную работу электрооборудования своего автомобиля.
