В статье рассмотрим схему подключения генератора ВАЗ 2106 и методы проверки его исправности без снятия с автомобиля. Генератор — ключевой элемент электрической системы, и его неисправность может вызвать серьезные проблемы. Зная признаки неисправности и способы диагностики, вы сможете вовремя выявить и устранить проблемы, что сэкономит время и деньги на ремонте. Также предложим пошаговые инструкции по разборке и замене генератора, что позволит вам выполнить эту задачу самостоятельно.

Схема подключения генератора ВАЗ 2106

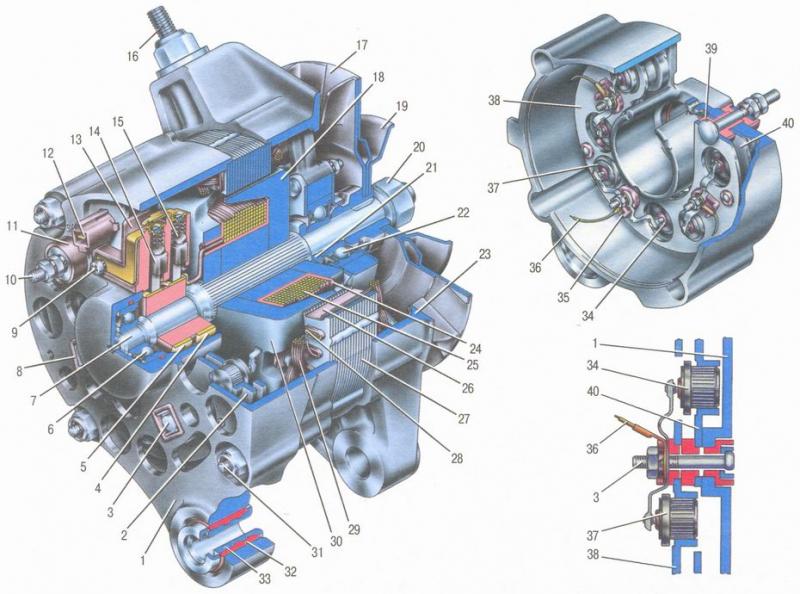

Автомобильный генератор для двигателя ВАЗ 2106 состоит из следующих элементов:

1. Крышка устройства, устанавливаемая со стороны монтажа контактных колец.
2. Выпрямительное устройство.
3. Винт, который фиксирует выпрямительный узел и фазные контакты обмотки статора.
4. Контактное кольцо.
5. Контактное кольцо.
6. Шариковое подшипниковое устройство вала роторного узла, монтируемое со стороны контактных колец.
7. Вал роторного механизма.
8. Изоляционная втулка.
9. Болт, предназначенный для крепления щеточного узла.
10. Положительный болт, устанавливаемый на клемме, который маркируется как контакт под номером 30.
11. Изолирующая втулка для контактного винта.
12. Разъем основного вывода обмотки статора.
13. Щеточный узел.
14. Щетка минусового контакта.
15. Плюсовая щетка.
16. Шпилька, используемая для крепления генератора к натяжной планке.
17. Крыльчатка вала агрегата.
18. Полюсный наконечник роторного устройства, выполненный в форме клюва, устанавливается со стороны привода.
19. Вал приводного устройства агрегата.
20. Гайка, предназначенная для фиксации вала.
21. Дистанционное кольцо подшипниковой детали.
22. Шариковое подшипниковое устройство вала роторного механизма, устанавливаемое со стороны привода.
23. Крышка генераторного узла, расположенная со стороны приводного устройства.
24. Каркас обмотки роторного узла.
25. Обмотка ротора.
26. Изоляционный элемент паза роторного механизма.
27. Статорное устройство.
28. Клин обмотки статора.
29. Обмотка статора.
30. Роторное устройство.
31. Стяжной винт агрегата.
32. Буферный штуцер.
33. Втулка.
34. Минусовой диодный элемент.
35. Изоляционная пластина устройства.
36. Электрическая цепь фазного вывода обмотки статора.
37. Плюсовой диодный элемент.
38. Держатель для фиксации плюсовых диодов.
39. Изоляционный штуцер.
40. Фиксирующее устройство для минусовых диодов.

Схема подключения устройства к бортовой сети автомобиля выглядит следующим образом:

1. Обмотка.
2. Генераторный узел.
3. Обмотка статора.
4. Выпрямительный блок агрегата.
5. Аккумулятор автомобиля.
6. Замок зажигания, расположенный в салоне.
7. Индикаторный световой сигнал, указывающий на необходимость зарядки аккумулятора, размещается в салоне на контрольном щитке.
8. Реле светового индикатора, предупреждающее о разряде аккумулятора, используется для защиты электрической цепи.
9. Монтажный блок с предохранителями.
10. Дроссельный узел.
11. Термокомпенсирующее резисторное устройство.
12. Дополнительные резисторные элементы.
13. Регулятор, предназначенный для стабилизации напряжения в бортовой сети автомобиля.

Обслуживание генератора ВАЗ-2106

Чтобы избежать неисправностей в работе генераторной установки, необходимо внимательно следить за ее состоянием. В целом, данное устройство не требует особого обслуживания. Однако периодическая проверка натяжения приводного ремня является важной задачей. Это необходимо для обеспечения стабильной работы генератора и поддержания требуемых оборотов. Ключевым моментом является то, что во время работы установка должна выдавать напряжение в пределах 13-14 вольт.

Если генератор не сможет обеспечить необходимое напряжение для зарядки аккумуляторной батареи, она быстро разрядится, что приведет к работе в аварийном режиме.

Также стоит отметить, что чрезмерное натяжение приводного ремня негативно скажется на работе всех компонентов агрегата. Это может привести к повреждению переднего подшипника, а также сократит срок службы ремня из-за увеличенной нагрузки. Рекомендуется регулярно проверять состояние щеток, так как они не должны работать при значительном износе. В процессе работы детали должны свободно перемещаться в своем креплении, и любые перекосы недопустимы.

Интересные факты

Вот несколько интересных фактов о схеме подключения генератора ВАЗ 2106 и проверке его исправности:

1. Схема подключения: Генератор ВАЗ 2106 имеет трехфазную обмотку и работает по принципу синхронного генератора. В его схеме подключения важную роль играют регулятор напряжения и диодный мост, которые обеспечивают стабильную работу устройства и защиту от перенапряжения. Правильное подключение этих элементов критично для надежной работы генератора.

2. Проверка без снятия: Чтобы проверить исправность генератора, не снимая его, можно воспользоваться мультиметром. Для этого нужно запустить двигатель и измерить напряжение на клеммах аккумулятора. При исправном генераторе напряжение должно находиться в пределах 13,5-14,5 В. Если напряжение ниже, это может указывать на неисправность генератора или регулятора напряжения.

3. Тестирование на нагрузку: Еще один способ проверки генератора без его снятия — это включение дополнительных потребителей (например, фар или обогрева заднего стекла) и наблюдение за изменением напряжения. Если генератор исправен, напряжение должно оставаться в пределах нормы. Снижение напряжения при включении нагрузки может свидетельствовать о проблемах с генератором или его обмотками.

Выявление неисправностей генератора

Демонтаж и ремонт установки следует проводить только после проведения диагностики. О наличии неисправностей в узле могут свидетельствовать определенные «симптомы» его некорректной работы.

Признаки неправильной работы генератора

Признаки неисправностей генераторной установки:

1. Проблемы с запуском двигателя автомобиля. Если генератор работает неправильно, аккумулятор не получает заряд, что приводит к затруднениям при запуске двигателя. В некоторых случаях мотор может вообще не завестись.
2. Слабый свет фар, а также мерцание внешних осветительных приборов. На автомобилях ВАЗ 2106 яркость фар может изменяться в зависимости от оборотов коленчатого вала двигателя. Возможно, что фары светят тускло, но при нажатии на педаль акселератора их яркость восстанавливается.
3. На приборной панели загорелся индикатор разряда аккумулятора. Этот сигнал может указывать на проблемы с аккумулятором, однако его появление также может быть связано с другими неисправностями.
4. Появление свиста из-под капота. Непривычные звуки, исходящие от генератора, могут свидетельствовать о проблемах с приводным ремнем. Со временем ремень изнашивается и может порваться, что приведет к полной остановке работы генератора и невозможности зарядки аккумулятора.
5. Ремень в нормальном состоянии, но перегревается. Об этом может свидетельствовать запах гари, исходящий от ремня. Причиной может быть заклинивание или частичное заклинивание одного из вспомогательных узлов.
6. Звон или шуршание из моторного отсека. Обычно это связано с износом подшипников, которые испытывают значительные нагрузки и работают при высоких температурах. В процессе эксплуатации подшипники теряют смазку, что приводит к появлению необычных шумов. Это может вызвать повреждение деталей и затруднения в работе роторного механизма. Также причиной может быть износ муфты, которая со временем теряет свою форму и не выполняет свои функции.
7. Электрический гул, напоминающий звук трамваев или троллейбусов. Эта проблема может быть вызвана замыканием обмотки статора.

Канал Santavod подробно освещает признаки неисправностей в работе автомобильного генератора.

https://youtube.com/watch?v=EGoltTS4LuM

Как проверить исправность устройства, не снимая его?

Самый простой способ проверить качество работы генератора — это провести диагностику натяжения приводного ремня. Это включает в себя измерение прогиба ремня между валами насосного устройства и коленчатого шкива. Также можно замерить натяжение между диском насоса и генератором. При этом усилие, которое необходимо приложить, должно составлять 10 кгс или 98,1 Н, и воздействовать следует на середину ремня. В первом случае прогиб должен составлять 1,2-1,7 см, а во втором — 1-1,5 см.

Не снимая и не разбирая устройство, можно проверить работу аккумулятора с помощью тестера:

1. При выключенном двигателе напряжение должно составлять около 12,5-12,8 вольт. Для этого щупы мультиметра подключаются к положительной и отрицательной клеммам аккумулятора.
2. Затем запускается двигатель автомобиля, при этом все потребители энергии должны быть отключены. Повторяется аналогичная проверка. Напряжение должно находиться в пределах 13,5 до 14,5-14,8 вольт при оборотах коленвала 2000 в минуту. Если это так, значит, генератор и аккумулятор функционируют корректно.
3. Далее проверяется напряжение под нагрузкой. Для этого включаются все возможные потребители энергии — фары, освещение в салоне, печка, магнитола, обогрев заднего стекла. Проверка выполняется аналогично, с подключением щупов тестера к клеммам аккумулятора. Нормальные параметры должны составлять от 13,7 до 14 вольт. Если значения колеблются от 12,8 до 13 вольт, это указывает на проблемы с аккумулятором или генератором.

Пользователь Игорь К поделился нюансами проверки без демонтажа и использования тестера.

Существует еще один способ проверки, который проще, но требует осторожности. Суть метода заключается в ослаблении винта, фиксирующего отрицательную клемму аккумулятора, с помощью гаечного ключа на 10. Затем запускается двигатель, и на аккумулятор подается небольшая нагрузка, например, включаются фары. При работающем двигателе аккуратно снимается «крокодил» с клеммы. Если двигатель не глохнет и фары не мерцают, значит, генератор исправен.

Однако этот метод не рекомендуется, так как ошибки могут привести к повреждению электрооборудования.

Диагностику диодных элементов выпрямительного устройства можно провести без снятия генератора. Для этого необходимо заранее отключить контакты от аккумулятора и самого устройства. Проверка выполняется с помощью тестера (омметра или мультиметра) или контрольной лампочки мощностью 1,5 Вт, рассчитанной на 12 вольт. Плюсовые диоды обозначаются знаком «+» и устанавливаются в пластину выпрямительного устройства. Отрицательные диоды отмечаются символом «-» и монтируются в другую пластину или на крышку генератора.

Процедура диагностики:

1. На первом этапе проверяется наличие замыкания. Необходимо одновременно проверить как плюсовые, так и минусовые диоды.
2. Положительный контакт аккумулятора подключается к выходу 30 на генераторе. Отрицательный контакт соединяется с корпусом генератора через световой индикатор. Если лампочка загорается, это указывает на наличие замыкания в плюсовых или минусовых пластинах.
3. Для проверки короткого замыкания в отрицательных диодах положительный контакт АКБ подключается к центральному выходу обмотки статора. Отрицательный вывод соединяется с корпусом генератора через световой индикатор. Если лампочка загорелась, это свидетельствует о замыкании в минусовой части. Однако активация лампочки может быть связана с замыканием обмотки статора на корпус.
4. Проверка замыкания в плюсовых диодах осуществляется путем подключения положительного вывода АКБ к контакту 30 на генераторе. Отрицательный вывод идет на разъем обмотки статора. Если индикатор загорается, это говорит о замыкании одного или нескольких плюсовых диодов.

О нюансах самостоятельной диагностики генератора без его разборки рассказал канал Автоэлектрика ВЧ.

Как проверить ГЕНЕРАТОР на автомобиле (ВАЗ)

https://youtube.com/watch?v=sYnOCpbuQcI

Как проверить исправность генератора, отсоединив устройство?

Для более точного получения данных о состоянии устройства рекомендуется провести его диагностику после демонтажа. При снятии агрегата обязательно следует отключить клеммы аккумулятора.

Как снять генератор ВАЗ 2106 и для чего это нужно?

Процесс демонтажа генераторного узла осуществляется следующим образом:

1. В начале работы необходимо снять грязезащитный щиток. Для этого откручиваются 12 болтов, которые удерживают его на месте. Удерживая щиток, следует опустить его заднюю часть. После этого щиток сдвигается в сторону, и передняя часть снимается с фланца брызговика. Полностью извлеките изделие, а также ослабьте затяжку гайки нижнего фиксатора генераторного агрегата из-под днища автомобиля.

2. Далее в моторном отсеке нужно ослабить затяжку фиксатора, который соединяет генератор с натяжной планкой. Для удобства рекомендуется снять аккумулятор. Чтобы открутить гайку, потребуется головка с карданным шарниром и удлинитель.

3. На следующем этапе необходимо ослабить натяжение приводного ремня агрегата, для чего узел следует сдвинуть в сторону силового агрегата. Затем производится демонтаж ремня с вала насосного устройства, после чего он снимается со шкива генератора и коленчатого шкива.

4. Полностью выкручивается гайка, фиксирующая агрегат к натяжной планке, и производится демонтаж шайбы. С выхода, помеченного цифрой 30, снимается защитный колпачок. Затем откручивается гайка, которая соединяет электроцепи с выводом генераторной установки.

5. Отключаются два проводника от выхода 30. Необходимо отсоединить контакт 1 от центрального вывода обмотки статора и контакт 2 от вывода 67, который обозначен на щеточном держателе. При последующем подключении эти контакты не должны быть перепутаны.

6. Откручивается гайка, удерживающая нижнее крепление генераторного узла, и производится демонтаж шайб. Поддерживая генераторный узел, следует аккуратно снять крепежные элементы.

7. Затем агрегат немного наклоняется и аккуратно демонтируется с силового агрегата. В процессе снятия важно быть осторожным, чтобы не повредить устройство.

Проведение самостоятельной диагностики устройства

При проведении диагностики снятого генератора устройство необходимо будет разобрать частично или полностью.

Порядок действий:

1. В первую очередь следует проверить сопротивление обмотки возбуждения, измеряя его между контактными кольцами. Тестер должен показывать значение около 4,3 Ом, допускается отклонение в пределах 0,2 Ом в любую сторону. Температура при проведении диагностики должна быть приблизительно 20 градусов. Важно следить за надежностью соединений между контактными элементами роторного устройства и проводами.

2. Далее выполняется проверка с помощью контрольной лампы на наличие замыкания обмотки на корпус роторного устройства. Для этого подключается источник света к бытовой сети, при необходимости можно использовать аккумулятор. Один контакт лампочки соединяется с корпусом роторного механизма, а другой поочередно подключается к каждому кольцу. При правильном соединении индикатор не должен загораться; если он светится, это указывает на замыкание обмотки. В таком случае потребуется замена роторного механизма, так как перемотка обмотки в домашних условиях может быть затруднительной.

3. Диагностика статорного узла осуществляется после разборки генератора. Для проверки необходимо использовать мультиметр или контрольную лампу с аккумулятором, чтобы выявить обрывы в обмотке. Световой индикатор подключается к бытовой сети на 220 вольт или к аккумулятору (в этом случае нужна лампа на 12 В). Поочередно подключая контрольную лампу к выводам обмотки, индикатор должен загореться. Если в одном из случаев он не включается, это свидетельствует о наличии обрыва, и потребуется замена статорного устройства.

4. Затем проверяется наличие замыкания обмоток статорного устройства на корпус с помощью контрольной лампы. Индикатор подключается к выводам обмотки, а провод от источника питания — к корпусу. При правильном подключении лампочка не должна загораться; если она светится, это указывает на замыкание. В таком случае потребуется замена статорного механизма или обмотки, так как перемотка может не решить проблему.

5. В процессе проверки важно оценить визуальное состояние изоляционного слоя проводников. На нем не должно быть следов подгорания, вызванных перегревом или коротким замыканием на диодах выпрямительного устройства. Если обмотка повреждена, статорный механизм подлежит замене. При наличии дефектоскопа можно проверить наличие короткозамкнутых витков в обмотке статора.

6. Исправные диодные элементы пропускают ток в одном направлении, тогда как неисправные могут пропускать его в обоих направлениях или вовсе не пропускать. Это указывает на наличие короткого замыкания или обрыва в электрической цепи.

Пользователь Pavel Pavek в своем видео подробно объяснил процесс диагностики положительных и отрицательных вентилей, а также обмотки возбуждения роторного механизма.

https://youtube.com/watch?v=ORfOZLVG6yI

Как произвести ремонт генератора своими руками?

Генераторный узел на «шестерке» — это устройство, которое можно отремонтировать и восстановить в случае его неисправности. Однако не всегда удается вернуть агрегату его первоначальную работоспособность.

Регулировка ремня привода и его натяжения

Процесс настройки натяжения ремня осуществляется следующим образом:

1. Сначала необходимо снять грязезащитный щиток.
2. Далее, под автомобилем нужно найти гайку, которая находится на нижнем креплении агрегата. С помощью ключа ее следует ослабить примерно на один полный оборот.
3. Затем в моторном отсеке нужно ослабить гайку, которая фиксирует узел к натяжной планке. Ее следует прокрутить против часовой стрелки примерно на один оборот. Для удобства можно снять аккумулятор, предварительно отключив от него клеммы.
4. Чтобы увеличить натяжение приводного ремня, генератор нужно отодвинуть от двигателя. При этом усилие следует прикладывать только к корпусу устройства. Для выполнения этой задачи потребуется монтажная лопатка или монтировка, которую нужно установить между корпусом и блоком цилиндров.
5. Чтобы уменьшить натяжение приводного ремня, генератор перемещается ближе к двигателю. В этом случае использование монтировки не обязательно, и устройство можно сдвинуть вручную.
6. После того как генератор будет установлен в нужное положение, гайка его фиксации затягивается к натяжной планке. Затем следует подтянуть гайку нижнего крепления агрегата. При затяжке гайки к планке момент должен составлять около 28,08-45,3 Нм, а во втором случае — 57,3-72 Нм.
7. В завершение устанавливается грязезащитный щиток.

О нюансах натяжки приводного ремня на классических моделях автомобилей ВАЗ подробно рассказал Роман Романов.

Как натянуть ремень генератора.

Ремонт генераторного устройства и его разборка

Для выполнения ремонта и замены компонентов генераторного узла его необходимо демонтировать. Полная разборка агрегата требуется для восстановления его функциональности.

Процесс осуществляется следующим образом:

1. После снятия генераторного узла с автомобиля его следует разместить на верстаке или столе. Рабочая поверхность должна быть очищена от загрязнений, чтобы избежать попадания грязи внутрь устройства.
2. Далее необходимо демонтировать щеточный держатель, открутив фиксирующий его болт.
3. Затем вал агрегата зажимается в тисках, и откручивается гайка, которая его удерживает. Шкив следует зафиксировать с установленным приводным ремнем, а также с аналогичным изделием большего сечения, например, от грузовика. Это поможет избежать механических повреждений вала.
4. Генераторный узел устанавливается в тиски так, чтобы шкив находился сверху. Для снятия вала с роторного механизма используется специальный съемник.
5. Из ротора извлекается шпонка вала.
6. Генераторный узел переворачивается в тисках, и с помощью гаечного ключа откручиваются гайки, удерживающие заднюю крышку. Она демонтируется вместе со статором. Если крышка повреждена, ее необходимо заменить, так как трещины или другие дефекты могут привести к попаданию влаги внутрь устройства.
7. Роторный механизм вместе с подшипниками извлекается из передней крышки агрегата. На валу роторного механизма находится дистанционное кольцо, с которым нужно быть осторожным, чтобы не потерять его.
8. Снимаются крышки вокруг переднего подшипника. Для этого необходимо удалить раскерненные концы болтов с помощью напильника, после чего детали выкручиваются.
9. Подшипниковое устройство выпрессовывается из крышки с помощью специальной оправки. Если оно изношено, и при работе слышен шум или наблюдается люфт, деталь следует заменить.
10. Далее откручиваются гайки, фиксирующие выводы обмоток статора от выпрямительного устройства. Демонтируются винты с изоляционными проставками и шайбами. Если обмотки повреждены, их перематывать нецелесообразно, лучше приобрести новую обмотку и установить ее.
11. На внутренней стороне задней крышки нужно найти наконечник проводника из разъема и извлечь его, что позволит отсоединить крышку от статора. Если статор неисправен, его следует заменить.
12. Демонтируется выпрямительный блок из задней крышки генератора. Для этого откручивается гайка, фиксирующая вывод, после чего элемент извлекается вместе с шайбой. Если диагностика показала его неисправность, блок подлежит замене.
13. С вала роторного механизма с помощью съемника снимается подшипник. Состояние детали визуально оценивается: если имеются повреждения или люфт, то подшипник заменяется. Для установки потребуется оправка нужного диаметра, а монтаж выполняется с использованием молотка.
14. На завершающем этапе ремонта проверяется состояние щеток и держателя. С помощью линейки или штангенциркуля измеряется длина щеток, которая должна составлять не менее 1,2 см. Если длина меньше, детали подлежат замене.
15. После завершения ремонта и замены всех неисправных элементов производится сборка генераторного узла в обратном порядке.

Пользователь Master наглядно продемонстрировал процесс разборки генератора на ВАЗ 2107, аналогично выполняется эта задача и на «шестерке».

как разобрать генератор ваз 2107

Как правильно произвести замену генератора автомобиля и его составляющих?

Среди ключевых элементов генераторного узла можно заменить:

• ремень привода;
• реле регулятора напряжения;
• узел щеток.

Замена регулятора

Для замены регуляторного устройства необходимо выполнить следующие шаги.

1. Устройство находится на левом брызговике двигателя. Для его снятия нужно открутить гайки, которые его фиксируют.
2. Отсоединяется разъем с проводкой. Далее проводится диагностика штекера, к которому подключается регуляторное устройство. При необходимости его очищают от грязи и пыли.
3. Устанавливается новое регуляторное устройство. Подключается разъем с проводами, после чего крепежные гайки закручиваются обратно.

Замена ремня

Замена приводного ремня осуществляется следующим образом:

1. Сначала необходимо открутить гайку, которая фиксирует генераторный узел к двигателю. После этого агрегат аккуратно сдвигается от блока цилиндров. Если возникают трудности, можно открутить нижний болт, который удерживает устройство.
2. После того как узел будет сдвинут, следует снять старый приводной ремень.
3. Новый ремень устанавливается в обратном порядке.
4. Генераторный узел снова отодвигается от силового агрегата, при этом важно следить за натяжением ремня. Затем нужно затянуть крепежную гайку на регулировочной планке.
5. Далее следует провести более точную настройку натяжения. Подробности этой процедуры, а также диагностика, были описаны ранее.
6. Когда автовладелец достигнет нужного уровня натяжения, крепежные гайки следует затянуть до конца. В завершение работы устанавливается на место брызговик силового агрегата.

Замена щеток генератора на ВАЗ 2106

Согласно схеме подключения генератора ВАЗ 2106, щеточный узел заменяется вместе с держателем. Отдельная замена щеток невозможна. Процесс можно выполнить как на снятом генераторе, так и на установленном.

Порядок действий:

1. Извлеките штекер с выхода под номером 67 на генераторе.
2. С помощью гаечного ключа открутите болт, который удерживает щеткодержатель.
3. Удалите неисправный механизм. Установите новую деталь в обратном порядке.
4. Закрепите крепежный болт на месте.
5. Подключите колодку с проводами к устройству.

Замена генератора ВАЗ 2106

Работы по демонтажу агрегата лучше всего проводить в гараже с ямой или на подъемнике.

Пошаговая инструкция:

1. Начните с отключения разъема, к которому подключен держатель щеток.
2. Отсоедините штекер с нулевым контактом от колодки.
3. Аккуратно поднимите резиновую изоляцию агрегата. С помощью гаечного ключа открутите гайку, которая фиксирует устройство, и отсоедините проводники от штекера.
4. Далее снимите приводной ремень генератора.
5. Следующий шаг — демонтаж регулировочной планки. Для этого необходимо открутить крепежные болты.
6. Снимите втулку и винт, находящиеся в нижней части устройства.
7. Извлеките генераторный узел. Демонтаж производится через пространство между кронштейном и передней балкой. Установку нового агрегата следует выполнять в обратном порядке.

Видео

Сергей Бакаев подробно объяснил процесс замены статорного механизма и диагностики диодного моста на российском автомобиле «шестёрка».

ремонт генератора ваз2106

Советы по выбору нового генератора для ВАЗ 2106

При выборе нового генератора для автомобиля ВАЗ 2106 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу устройства. Важно помнить, что генератор является одним из основных элементов электрооборудования автомобиля, отвечающим за зарядку аккумулятора и питание всех электрических систем.

Первым шагом в выборе нового генератора является определение его мощности. Для ВАЗ 2106 стандартный генератор имеет мощность 55 А. Однако, если вы планируете устанавливать дополнительные электрические устройства, такие как мощные аудиосистемы, дополнительные фары или другие аксессуары, возможно, стоит рассмотреть генератор с большей мощностью, например, 70 А или 80 А. Это обеспечит стабильную работу всех систем автомобиля без риска перегрузки генератора.

Следующим важным аспектом является качество и надежность. Рекомендуется выбирать генераторы от известных производителей, которые зарекомендовали себя на рынке. Обратите внимание на отзывы других автовладельцев и рейтинг производителей. Также стоит проверить наличие гарантии на устройство, что может свидетельствовать о его качестве.

Не менее важным является проверка совместимости нового генератора с вашим автомобилем. Убедитесь, что выбранная модель подходит для ВАЗ 2106 по всем параметрам: размер, крепления, тип подключения и т.д. Неправильный выбор может привести к проблемам с установкой и работой генератора.

Также стоит обратить внимание на конструкцию генератора. Современные модели могут иметь улучшенные характеристики, такие как повышенная эффективность, меньший уровень шума и улучшенная система охлаждения. Эти факторы могут значительно повысить срок службы устройства и его производительность.

При покупке генератора рекомендуется также проверить его на наличие механических повреждений, коррозии или других дефектов. Это поможет избежать неприятных ситуаций в будущем, связанных с выходом устройства из строя.

Наконец, не забывайте о возможности установки генератора в специализированных сервисах. Профессионалы смогут не только правильно установить устройство, но и провести его настройку, что обеспечит оптимальную работу генератора в системе вашего автомобиля.

Частые ошибки при установке генератора

При установке генератора ВАЗ 2106 важно учитывать несколько ключевых моментов, чтобы избежать распространенных ошибок, которые могут привести к его неправильной работе или даже поломке. Ниже приведены основные ошибки, которые часто совершают автолюбители при установке данного устройства.

• Неправильное подключение проводов. Одной из самых частых ошибок является неверное подключение проводов к генератору. Необходимо строго следовать схеме подключения, указанной в руководстве по эксплуатации. Неправильная полярность может привести к короткому замыканию и выходу генератора из строя.
• Игнорирование состояния проводки. Перед установкой генератора стоит проверить состояние проводки. Изношенные или поврежденные провода могут вызвать перебои в работе генератора, что приведет к недостаточной зарядке аккумулятора. Рекомендуется заменить старые провода на новые, чтобы избежать проблем в будущем.
• Недостаточное затягивание крепежных элементов. При установке генератора необходимо убедиться, что все крепежные элементы надежно затянуты. Слабое крепление может привести к вибрации генератора, что в свою очередь может вызвать повреждение как самого устройства, так и его соединений.
• Необеспечение правильного натяжения ремня. Натяжение ремня генератора должно быть оптимальным. Слишком слабый или слишком натянутый ремень может привести к снижению эффективности работы генератора и его быстрому износу. Рекомендуется проверять натяжение ремня после установки и периодически в процессе эксплуатации.
• Отсутствие проверки на наличие короткого замыкания. После установки генератора обязательно нужно проверить систему на наличие короткого замыкания. Это можно сделать с помощью мультиметра, который поможет выявить проблемы в проводке до того, как они приведут к серьезным последствиям.
• Игнорирование проверки работы генератора. После установки генератора необходимо провести его тестирование. Это можно сделать, запустив двигатель и проверив напряжение на аккумуляторе. Оно должно находиться в пределах 13.5-14.5 В при работающем двигателе. Если напряжение ниже, это может свидетельствовать о проблемах с генератором или его подключением.

Следуя этим рекомендациям, можно значительно снизить риск возникновения проблем при установке генератора ВАЗ 2106 и обеспечить его надежную работу на протяжении длительного времени.

Обзор популярных моделей генераторов для ВАЗ 2106

Генератор является одним из ключевых компонентов электрической системы автомобиля ВАЗ 2106. Он отвечает за выработку электроэнергии, необходимой для работы всех электрических приборов, а также для зарядки аккумулятора. На рынке представлено несколько популярных моделей генераторов, которые могут быть установлены на ВАЗ 2106, и каждая из них имеет свои особенности и преимущества.

Одной из наиболее распространенных моделей является генератор Г2217. Этот генератор отличается высокой надежностью и долговечностью. Он имеет мощность 55 А и способен обеспечить стабильную работу всех электрических систем автомобиля. Кроме того, Г2217 легко устанавливается и обслуживается, что делает его популярным выбором среди владельцев ВАЗ 2106.

Еще одной моделью, заслуживающей внимания, является генератор Г130. Он также имеет мощность 55 А, но отличается более компактными размерами и легким весом. Это может быть особенно полезно для тех, кто хочет снизить общий вес автомобиля или улучшить его динамические характеристики. Генератор Г130 также отличается хорошей устойчивостью к перегреву, что делает его идеальным для эксплуатации в условиях повышенных температур.

Не менее популярным является генератор Г2221, который имеет мощность 60 А. Эта модель предназначена для автомобилей с большим количеством электрических потребителей, таких как усилители звука, дополнительные фары и другие аксессуары. Генератор Г2221 обеспечивает более высокую производительность и позволяет избежать проблем с недостатком энергии при использовании множества электрических приборов одновременно.

Каждая из этих моделей имеет свои особенности подключения и эксплуатации, что важно учитывать при выборе генератора для ВАЗ 2106. При установке нового генератора необходимо внимательно ознакомиться с его схемой подключения, чтобы избежать ошибок, которые могут привести к повреждению как самого генератора, так и электрической системы автомобиля.

В заключение, выбор генератора для ВАЗ 2106 зависит от индивидуальных потребностей владельца автомобиля. Независимо от выбранной модели, важно следить за состоянием генератора и проводить регулярные проверки его исправности, чтобы обеспечить надежную работу электрической системы автомобиля.
