Генератор — ключевой элемент электрической системы автомобиля ВАЗ 2109. Его неисправности могут вызвать проблемы с запуском двигателя и работой электрооборудования. В статье рассмотрим причины ремонта генератора и предоставим пошаговые инструкции по его диагностике и восстановлению. Узнаете, как снять и разобрать генератор, а также проверить его работоспособность с помощью мультиметра, что поможет сэкономить время и деньги на ремонте.

Особенности конструкции

Автомобили ВАЗ 2109 могут быть оснащены двумя типами генераторов: 37.3701 и 9402.3701.

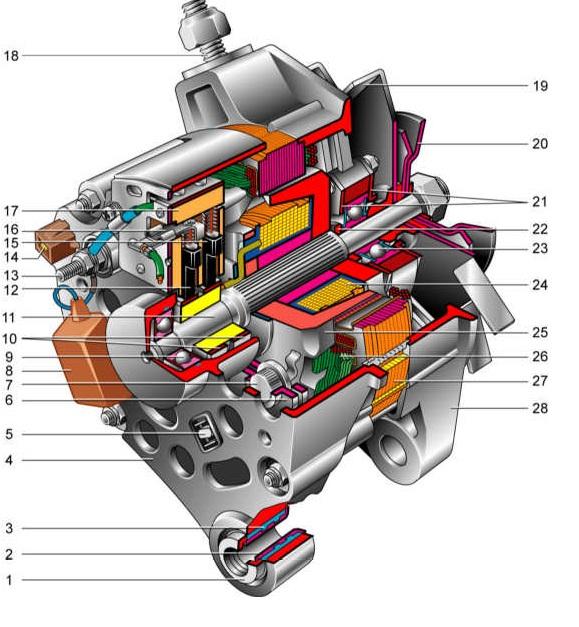

Конструктивные элементы первого типа:

• 1 — поджимной штуцер;
• 2 — втулка;
• 3 — буферный штуцер;
• 4 — задняя крышка агрегата;
• 5 — болт, удерживающий выпрямительное устройство;
• 6 — сам выпрямительный узел;
• 7 — вентиль данного устройства;
• 8 — конденсаторный элемент;
• 9 — задний подшипник вала роторного устройства;
• 10 — контактные кольца;
• 11 — шкив роторного устройства;
• 12 — щетка, подключенная к выводу В регулятора;
• 13 — контакт 30, необходимый для подключения потребителей энергии;
• 14 — контакт 61 генератора;
• 15 — щетка, подключенная к выходу Ш на регуляторе;
• 16 — контакт В этого элемента;
• 17 — регулятор напряжения в бортовой сети;
• 18 — шпилька для крепления генератора к натяжной планке;
• 19 — крыльчатка;
• 20 — вал;
• 21 — шайбы для фиксации подшипников;
• 22 — упорное кольцо;
• 23 — передний подшипник шкива роторного устройства;
• 24 — обмотка ротора;
• 25 — полюсный наконечник устройства;
• 26 — дополнительная обмотка;
• 27 — статорный механизм;
• 28 — передняя крышка генератора.

Конструкция агрегата 9402.3701:

• 1 — защитный кожух устройства;
• 2 — контакт В+ для подключения электрооборудования автомобиля;
• 3 — конденсаторное устройство;
• 4 — общий контакт дополнительных диодов, подключаемый к выходу D+ на регуляторе;
• 5 — фиксатор плюсовых диодов выпрямительного механизма;
• 6 — фиксатор для отрицательных диодов;
• 7 — плюсовой диод;
• 8 — минусовой диод;
• 9 — регулятор напряжения в электросети автомобиля;
• 10 — задняя крышка генератора;
• 11 — стяжной болт;
• 12 — передняя крышка генератора;
• 13 — обмотка статора;
• 14 — упорное кольцо;
• 15 — передний подшипник вала роторного механизма;
• 16 — вал;
• 17 — гайка;
• 18 — вал роторного механизма;
• 19 — конусная шайба;
• 20 — обычная шайба;
• 21 — полюсные наконечники роторного механизма;
• 22 — сердечник статора;
• 23 — втулка;
• 24 — обмотка ротора;
• 25 — задний подшипник шкива ротора;
• 26 — втулка подшипника;
• 27 — контактные кольца;
• 28 — держатель щеточного узла;
• 29 — контакты обмотки статора;
• 30 — дополнительный диод;
• 31 — общий контакт D.

Карбюраторные двигатели оснащаются генераторами модели 37.3701, в то время как инжекторные — 9402.3701. Эти узлы имеют схожую конструкцию и представляют собой синхронные электродвигатели переменного тока. Они оборудованы встроенным выпрямительным блоком на основе кремниевых диодов, а регулятор напряжения в них является электронным.

На автомобилях, выпущенных до 1996 года, в моделях 37.3701 использовались отдельные регуляторы и держатели щеток. В таких устройствах напряжение от вывода 30 поступало на контакт Б. В более поздних версиях этот параметр подается на выход В, так как контакт Б отсутствует.

Как проверить на исправность?

Перед началом диагностики неисправностей инжекторных и карбюраторных автомобилей необходимо запустить двигатель и дать ему поработать несколько минут. Затем, нажав на педаль акселератора, следует увеличить обороты коленчатого вала до 3000 об/мин.

Для имитации обычной езды необходимо включить:

• дальний свет фар;
• систему обогрева заднего стекла;
• отопитель.

Диагностика с использованием мультиметра:

1. С помощью тестера измеряется напряжение на клеммах аккумулятора. Для модели 9402.3701 это значение должно составлять 13,2 вольта, а для 37.3701 — 13,6 В. Если при измерении напряжение на клеммах аккумулятора отличается от указанных значений, это может указывать на обрыв или короткое замыкание в обмотках устройства. Также возможен выход из строя регулятора напряжения или щеточного узла. Иногда причиной может быть окисление контактных элементов обмотки возбуждения.
2. Для проверки работоспособности регулятора необходимо отключить все потребители энергии, оставив включенной только дальнюю оптику. После этого повторно измеряется напряжение, которое должно находиться в диапазоне от 13,2 до 14,7 вольт для модели 94.3701, а для электрогенератора 37.3701 — от 13,6 до 14,6 В.
3. Если демонтировать регулятор на модели 9402.3701, его можно проверить, подключив световой источник к щеточному механизму. Лампа должна быть мощностью 1-5 ватт и напряжением 12 вольт. Соедините контакты D+ и заземление с источником постоянного тока. Проверка проводится сначала при 12 вольтах, затем при 15-16 В.
4. В первом случае лампа должна загореться, во втором — нет. Если она включается при обоих напряжениях, это указывает на пробой в регуляторе. Если лампа не светится, стоит проверить наличие обрыва или плохого контакта между щеточными элементами и выводами устройства. Для восстановления работоспособности генератора регулятор заменяется. Для проверки устройства 37.3701 лампочка подключается к контактам Б и В, это плюс и заземление.
5. Проверка вентилей выпрямительного устройства осуществляется путем отключения кабелей от аккумулятора, генератора и контакта регулятора. Положительный вывод аккумулятора соединяется через световой источник с выходом В+ на генераторе 9402.3701. Для модели 37.3701 соединение выполняется с выходом 30. Отрицательный контакт подключается к корпусу. Если лампа загорелась, это указывает на короткое замыкание в обоих блоках.
6. Для диагностики аналогичной неисправности на положительных вентилях подключите плюсовой контакт аккумулятора к выходу В+ (для модели 37.3701 — контакт 30) через световой источник. Отрицательный контакт подключается к любой фазной обмотке статора. Если лампочка загорится, это свидетельствует о неисправности одного или нескольких положительных вентилей.
7. Проверка замыкания на отрицательных контактах выполняется при подключении положительной клеммы аккумулятора к фазной обмотке статора. Лампа должна быть включена в цепь, а отрицательный вывод подключается к корпусу генератора. Если световой источник загорелся, это говорит о повреждении отрицательных вентилей или о коротком замыкании статора на корпус.
8. Чтобы исключить замыкание обмоток, узел демонтируется с автомобиля, и элементы отключаются от регулятора и выпрямительного блока. С помощью светового источника или омметра проверяются детали на замыкание. Вентили генератора можно диагностировать тестером без подключения аккумулятора или лампочки.
9. Для проверки дополнительных диодов положительный вывод аккумулятора соединяется с выходом D через световой источник. Для модели 37.3701 соединение выполняется с контактом 61. Отрицательный вывод подключается к одной из фазных обмоток статора, можно использовать винт, фиксирующий выпрямительный узел. Если лампа загорелась, это указывает на повреждение диодов.
10. Чтобы определить обрыв вентилей, необходимо проверить ток отдачи, который не должен падать под нагрузкой. Однако такая проблема может быть связана с повреждением или коротким замыканием обмоток генератора.
11. Для диагностики каждого диода потребуется тестер или контрольная лампочка. Для этого выпрямительный узел нужно демонтировать. При поломке этого устройства его следует заменить целиком. Возможна замена отдельных вентилей, но для основных элементов потребуется перепрессовка в держательном устройстве. Эта операция требует от владельца автомобиля осторожности и навыков.

Обмотки статора или ротора можно проверить только с использованием дефектоскопа или электронного осциллографа, что заключается в мониторинге кривых напряжения.

Канал «Avto-blogger» подробно описал процесс обследования генераторного устройства автомобиля.

Как проверить генератор на машине. Основные неисправности. Просто о сложном

Интересные факты

Вот несколько интересных фактов о диагностике и ремонте генератора на ВАЗ 2109:

1. Простой тест на работоспособность: Один из самых простых способов проверить работоспособность генератора — это метод «лампочки». Для этого нужно запустить двигатель и отключить один из проводов от аккумулятора. Если двигатель продолжает работать, значит, генератор исправен и вырабатывает электричество. Однако этот метод следует использовать с осторожностью, так как он может привести к повреждению электроники автомобиля.

2. Регулятор напряжения: На ВАЗ 2109 часто возникают проблемы с регулятором напряжения, который может выходить из строя. Замена регулятора — это один из самых простых и доступных способов восстановления работоспособности генератора. Важно помнить, что регулятор может быть как встроенным в генератор, так и отдельным элементом, поэтому перед заменой стоит уточнить его тип.

3. Чистка контактов и щеток: Одной из распространенных причин неисправности генератора является загрязнение контактов и износ щеток. Регулярная чистка контактов и замена щеток могут значительно продлить срок службы генератора. При этом важно использовать только качественные запчасти, чтобы избежать повторных поломок.

Эти факты помогут вам лучше понять, как диагностировать и ремонтировать генератор на ВАЗ 2109 своими руками.

Возможные неисправности

Если узел не функционирует должным образом или вовсе не работает, необходимо выявить причину неисправности:

1. При включении зажигания на панели приборов не загорается индикатор. Это может указывать на неисправный предохранитель. Также возможна проблема с повреждением проводки. Рекомендуется проверить электрические цепи и предохранитель. Для прозвонки проводов следует использовать тестер.
2. Индикатор на панели не светится, но аккумулятор разряжается, в то время как остальные контрольные устройства функционируют нормально. Возможная причина — замыкание диодов на мосту или плохой контакт на обмотке возбуждения. Неисправность может быть связана с реле, выходом из строя щеточного механизма или повреждением проводки от генератора до панели. Все вышеперечисленные компоненты можно отремонтировать или заменить самостоятельно.
3. Индикатор аккумулятора на панели горит, когда двигатель запущен, что может указывать на перезаряд батареи. Необходимо провести диагностику регулятора, так как проблема может заключаться именно в нем.
4. При работающем двигателе индикатор аккумулятора светится слишком ярко или лишь на половину. Следует проверить приводной ремень, так как причина может заключаться в его износе или ослаблении. Для устранения проблемы ремень нужно подтянуть или заменить. Также возможны замыкания обмотки статора на массу или повреждения электрической цепи. Иногда причина кроется в неисправности диодов или отсоединении ротора от контактных колец.
5. Из-под капота слышен свист. Этот звук может возникать при запуске двигателя и исчезать через несколько минут или быть постоянным. Проблема, скорее всего, связана с износом приводного ремня, который необходимо заменить.
6. Громкий шум, напоминающий гул, может свидетельствовать о износе подшипника генератора. Иногда такой звук возникает из-за замыкания обмотки статора на массу или короткого замыкания одного из диодов.
7. В темное время суток при включении фар они светят тускло, но при нажатии на педаль газа их яркость восстанавливается. Необходимо проверить регулятор напряжения.

Канал «Tora 18» поделился информацией о распространенных неисправностях, встречающихся в автомобильных генераторах.

Основные неисправности генератора

Как отремонтировать самостоятельно?

Процесс восстановления функциональности включает в себя несколько шагов:

1. В первую очередь необходимо снять агрегат.
2. Далее следует его разборка, на этом этапе требуется провести ремонт узла.
3. Затем осуществляется сборка.
4. На последнем этапе узел нужно установить и подключить.

Необходимые инструменты

Перед началом работы необходимо собрать следующее оборудование:

• тиски;
• инструмент для снятия подшипников;
• набор ключей;
• комплект отверток.

Снятие генератора

Процесс демонтажа осуществляется следующим образом:

1. Сначала необходимо отключить кабели от генераторной установки. Обычно они имеют красную изоляцию и делятся на две группы проводников. Первая группа состоит из двух кабелей, которые фиксируются гайкой к болту на задней панели агрегата. Вторая группа включает один кабель, который подключается к клемме генератора через контактный элемент, также находящийся на задней стенке устройства.
2. Для снятия генераторного узла с силового агрегата нужно открутить две гайки и один винт. Сначала отвинчивается крепежный элемент, расположенный на планке натяжителя приводного ремня в верхней части агрегата. Затем откручивается винт, который удерживает деталь на блоке двигателя автомобиля, после чего этот элемент можно демонтировать. В завершение выкручивается гайка, фиксирующая кронштейн к двигателю внутреннего сгорания.
3. Элемент фиксации находится в нижней части силового агрегата, прямо под генератором. После снятия гайки необходимо удалить приводной ремень с вала.
4. Винт, который удерживает узел, следует выдавить влево, чтобы он вышел из кронштейна. Для этого нужно надавить на элемент до упора в кузов автомобиля или в грязевой щиток агрегата.
5. Далее откручиваются два винта, расположенные со стороны правого колеса. Эти винты фиксируют пылезащитный экран генераторной установки к кузову автомобиля.
6. Если болт упирается в элементы корпуса, следует немного надавить на мотор. В это время выполняется извлечение крепежного элемента.

Пользователь Саня Киселев подробно описал процесс демонтажа установки с двигателя «девятки».

как снять генератор ваз 2108-2109 своими руками

Разборка и ремонт

После успешного снятия узла, необходимо провести демонтаж всех компонентов и восстановление работоспособности генератора ВАЗ 2109:

1. С помощью ключа на 19 ослабьте и выкрутите гайку на роторном шкиве, которая фиксирует крыльчатку. Для этого зажмите генераторный узел в тисках. Используйте отвертку, чтобы удерживать крыльчатку от вращения, и откручивайте гайку против часовой стрелки.
2. Крыльчатка устройства фиксируется шпилькой. После ее снятия со шкива, извлеките этот элемент и отложите в безопасное место, чтобы не потерять. Рекомендуется сделать зарисовку расположения компонентов при откручивании гаек.
3. Переверните генераторный узел задней крышкой вверх. Используя ключ на 8, открутите четыре гайки.
4. Извлеките шпильки и снимите лицевую часть корпуса устройства. В этом месте находится передний подшипник, который фиксируется пластинами. Для их демонтажа открутите гайки, крепящие элементы.
5. С помощью специального съемника снимите подшипник с места посадки. Если инструмента нет, можно воспользоваться молотком и оправкой подходящего размера, также допускается использование деревянной доски.
6. Демонтируйте распорную втулку со шкива роторного механизма.
7. Снимите этот узел с задней крышки генератора.
8. Отсоедините выводы статорной обмотки от выпрямительного устройства, открутив гайки, которые их фиксируют. После демонтажа крепежных элементов выкрутите болты, которые удерживают выводы.
9. На болтах находятся изолирующие колодки. Демонтируйте статорную обмотку из корпуса агрегата.

Следующий этап включает снятие диодного моста, для чего необходимо выполнить следующие шаги:

1. Гаечным ключом открутите гайку, фиксирующую контакт под номером 30.
2. Рядом с этим выводом находится колодка со штекером. Демонтируйте этот элемент, предварительно отжав крепление с помощью небольшой плоской отвертки.
3. Отсоедините фиксатор с внутренней стороны. Затем протолкните колодку с проводами внутрь, оставив штекер на крышке. Из крышки снимите диодный мост.
4. На следующем этапе используйте тиски, чтобы зажать роторный механизм, разместив задний подшипник сверху.
5. С помощью съемника выполните демонтаж детали, надев инструмент сверху на узел и стянув подшипник со шкива.

После разборки элементов генератора необходимо заменить вышедшие из строя компоненты:

1. При замене подшипников проверьте их маркировку. В автомагазине приобретите аналогичные запчасти. Даже если подшипники выглядят целыми, их лучше заменить. Обратите внимание, что детали не являются взаимозаменяемыми, поэтому при покупке обязательно проверяйте маркировку.
2. То же самое касается диодного моста. Запишите его маркировку, прежде чем приобретать новую деталь. Если на устройстве есть видимые повреждения или окисление, узел подлежит замене. Он крепится к корпусу генератора с помощью четырех гаек и располагается сзади, на внутренней стороне.
3. Проведите визуальную диагностику передней крышки генератора. Если обнаружите трещины или другие повреждения, замените кожух. Обратите внимание на элементы крепления во время проверки.
4. Измерьте диаметр посадочного места для подшипников в передней крышке. Если диаметр превышает 4,2 см, крышка подлежит замене.
5. Затем проверьте заднюю часть агрегата. Если на ней есть трещины или другие повреждения, замените ее. Не допускается износ или поломка места посадки под подшипник. В случае повреждений крышка меняется.
6. Проведите визуальную диагностику внутренней поверхности статорного устройства. Не допускается наличие царапин и других дефектов, возникших из-за контакта с якорем. При обнаружении износа замените подшипники или крышку генератора.

Проверьте обмотку демонтированного роторного механизма следующим образом:

1. Визуально осмотрите контактные кольца. Если обнаружите дефекты, такие как следы износа или царапины, кольца подлежат замене. Если повреждения незначительные, их можно отшлифовать с помощью мелкозернистой наждачной бумаги.
2. Если повреждения не удается устранить наждачкой, попробуйте проточить кольца на токарном станке, удаляя минимальный слой металла, а затем отшлифуйте поверхность.
3. С помощью тестера проверьте сопротивление обмотки роторного механизма, подключив устройство к контактным кольцам. Если сопротивление стремится к бесконечности, это указывает на обрыв внутри обмотки, и потребуется замена роторного механизма.
4. Используя контрольную лампу, проверьте отсутствие замыкания обмотки якоря на корпусе. Подключите источник света к аккумуляторной батарее: один контакт к корпусу якоря, другой поочередно к каждому кольцу. Световой индикатор не должен загораться, если ротор исправен. Если он загорается, это свидетельствует о замыкании обмотки, и потребуется замена якоря.

Вячеслав Ляхов подробно описал процесс диагностики и ремонта агрегата для автомобиля ВАЗ 2109.

Диагностика и ремонт генераторов

Сборка генератора

Если удалось разобрать и отремонтировать узел, то после завершения работ необходимо его собрать обратно:

1. Начинается с установки заднего подшипникового устройства на вал в соответствующее место. Для этого используются деревянная доска и молоток. Подшипник аккуратно вбивается, чтобы избежать повреждений. Для этого достаточно сделать несколько легких ударов.
2. Если был снят диодный мост, его следует вернуть на место. Устройство располагается в задней крышке корпуса.
3. Далее защитный кожух устанавливается на якорное устройство так, чтобы подшипниковый элемент полностью вошел в посадочное место. Для удобства можно использовать молоток. Легкими ударами по крышке подшипник забивается и насаживается на шкив. При этом производится замена аналогичной детали, установленной на передней крышке, с фиксацией с помощью пластин.
4. Затем необходимо извлечь генераторное устройство из тисков. Прежде чем установить переднюю крышку на узел, производится монтаж распорного кольца на шкив. Эта деталь должна находиться между упорной выемкой и передним подшипниковым устройством.
5. Устанавливается крышка спереди, после чего производится затяжка гаек шпилек крест-накрест. Это обеспечит более равномерное натяжение крепежных элементов.
6. Далее устанавливается шпилька в выемку на валу якорного устройства. Затем устанавливается крыльчатка, которая фиксируется с помощью гайки.
7. На этом сборка генераторного устройства считается завершенной. Осталось установить регулятор напряжения со щетками на место.

Евгений Брагин подробно описал процесс сборки «девяточного» агрегата, указав на все важные нюансы этого этапа.

Сборка и разборка генератора ВАЗ21093/Чини вместе.Выпуск1

Установка и подключение

Монтаж генераторного узла выполняется в обратном порядке, и при этом важно не забыть подключить провод к регулятору:

1. Сначала необходимо прикрепить кронштейн фиксации. Для этого используется гаечный ключ.
2. Далее кронштейн следует закрепить на генераторном агрегате в предусмотренном месте. При этом не стоит затягивать гайку до конца.
3. Защита агрегата от пыли фиксируется с помощью саморезов.
4. Устанавливается приводной ремень на шкив генераторного агрегата.
5. Затем монтируется планка натяжительного элемента.
6. Производится натяжка приводного ремня. Важно, чтобы прогиб ремня составил примерно 1-1,5 сантиметра. При подтяжке ремня необходимо зажать гайку на планке натяжителя, а затем зафиксировать этот элемент на кронштейне до упора.

После завершения установки следует подключить клеммные колодки к генераторному устройству. При этом важно убедиться, что зажимы отключены от аккумулятора. В общей сложности к агрегату должно быть подключено три провода. Пара кабелей фиксируется гайками на шпильке, расположенной на задней крышке. Разъем типа «папа» необходимо вставить в штекер «мама».

Затем устанавливаются клеммные зажимы на аккумуляторную батарею, и осуществляется запуск силового агрегата. Генераторный узел начинает подавать напряжение, необходимое для корректной работы всех систем автомобиля.

Чтобы убедиться в исправности агрегата, рекомендуется с помощью вольтметра проверить напряжение, которое выдает узел.

Меры безопасности при работе

При ремонте генератора ВАЗ 2109 следует учитывать несколько важных моментов:

1. Все контрольные и регулировочные процедуры, связанные с диагностикой устройства при работающем двигателе, необходимо проводить в хорошо проветриваемом помещении или на свежем воздухе. Если вы находитесь в гараже, рекомендуется открыть двери или обеспечить хорошую вентиляцию.
2. Перед началом работы обязательно застегните рукава, если вы в рубашке. Убедитесь, что все свободные концы одежды убраны, чтобы избежать их попадания на вращающийся шкив.
3. Для ремонта требуется использовать специализированный инструмент.
4. При транспортировке снятого генератора к рабочему месту необходимо избегать его падения, так как это может привести к серьезным повреждениям устройства.
5. Ремонт следует проводить только с исправным, чистым и не загрязненным инструментом.
6. Если гайки заржавели и трудно откручиваются, перед их снятием рекомендуется обработать их керосином или средством WD-40. Демонтаж следует выполнять с предварительным легким постукиванием молотка.
7. Осмотр автомобиля должен проводиться с использованием лампочки на 36 вольт. Если диагностика осуществляется в канаве, потребуется источник света на 12 В. Важно, чтобы лампочка была оснащена защитной сеткой.

Затраты на ремонт

Приблизительные цены на запчасти представлены в таблице ниже.

Видео «Процедура замены подшипников на генераторе ВАЗ 2109»

Канал «Pro Remont» подробно освятил процесс замены подшипниковых элементов на автомобиле отечественного производства «девятка».

Ремонт генератора 2109. Замена подшипников.

Советы по профилактике неисправностей

Для того чтобы избежать серьезных проблем с генератором на ВАЗ 2109, важно проводить регулярные профилактические мероприятия. Это поможет не только продлить срок службы устройства, но и снизить вероятность возникновения неисправностей в будущем.

Первое, на что стоит обратить внимание, — это состояние ремня генератора. Он должен быть правильно натянут и не иметь видимых повреждений. Рекомендуется проверять натяжение ремня каждые 5-10 тысяч километров пробега. Если ремень ослаблен, это может привести к его проскальзыванию, что, в свою очередь, негативно скажется на работе генератора.

Также стоит регулярно проверять контакты и соединения. Коррозия на клеммах и плохие соединения могут стать причиной перебоев в работе генератора. Рекомендуется очищать контакты от окислов и использовать специальную смазку для защиты от коррозии. Это поможет обеспечить надежный контакт и предотвратить проблемы с зарядкой аккумулятора.

Не забывайте о состоянии щеток генератора. Они со временем изнашиваются и могут привести к снижению эффективности работы устройства. Рекомендуется проверять щетки каждые 20-30 тысяч километров и при необходимости заменять их. При замене щеток стоит обратить внимание на их длину — они должны быть не короче 5-6 мм для нормальной работы генератора.

Кроме того, важно следить за состоянием диодов в выпрямительном узле. Если вы заметили, что генератор стал работать нестабильно, это может быть признаком выхода из строя одного или нескольких диодов. В этом случае рекомендуется провести диагностику и, при необходимости, заменить неисправные элементы.

Не забывайте о регулярной проверке уровня электролита в аккумуляторе. Низкий уровень может привести к недостаточной зарядке, что негативно скажется на работе генератора. Убедитесь, что электролит находится на нужном уровне и при необходимости доливайте дистиллированную воду.

Наконец, стоит помнить о том, что генератор может перегреваться из-за недостаточной вентиляции. Убедитесь, что вентиляционные отверстия не заблокированы, и что в моторном отсеке нет лишних предметов, которые могут мешать нормальному воздухообмену.

Следуя этим простым советам по профилактике, вы сможете значительно снизить риск возникновения неисправностей в генераторе вашего автомобиля ВАЗ 2109 и обеспечить его надежную работу на протяжении долгого времени.

Выбор и замена генератора

При диагностике и ремонте генератора на ВАЗ 2109 важным этапом является выбор и замена этого устройства. Генератор – это ключевой элемент электрической системы автомобиля, отвечающий за зарядку аккумулятора и обеспечение работы всех электрических компонентов. Если вы столкнулись с проблемами в работе генератора, важно правильно выбрать замену, чтобы избежать дальнейших неисправностей.

Первым шагом в выборе нового генератора является определение его типа и характеристик. На ВАЗ 2109 устанавливаются генераторы мощностью 55 или 70 ампер. Для начала стоит проверить, какой именно генератор установлен на вашем автомобиле. Это можно сделать, взглянув на маркировку, которая обычно находится на корпусе устройства. Если вы не уверены, обратитесь к технической документации вашего автомобиля.

При выборе нового генератора рекомендуется отдавать предпочтение оригинальным запчастям или качественным аналогам от проверенных производителей. Оригинальные генераторы обеспечивают надежность и долговечность, однако их стоимость может быть выше. Альтернативные варианты могут быть более доступными, но важно убедиться в их качестве и совместимости с вашим автомобилем.

Перед покупкой нового генератора также стоит обратить внимание на его состояние. Если вы выбираете б/у генератор, проверьте его на наличие механических повреждений, коррозии и других дефектов. Убедитесь, что все крепления и разъемы находятся в исправном состоянии.

После выбора подходящего генератора, можно переходить к его замене. Для этого вам понадобятся следующие инструменты: ключи на 10 и 13, отвертка, а также, возможно, плоскогубцы. Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания.

Процесс замены генератора включает несколько этапов:

1. Снятие старого генератора: Для начала необходимо отсоединить все электрические разъемы от генератора. Затем открутите крепежные болты, которые удерживают генератор на месте. Обычно это два болта: один сверху, другой снизу. После этого аккуратно извлеките генератор из его посадочного места.
2. Установка нового генератора: Установите новый генератор на место старого, убедившись, что он правильно зафиксирован. Закрутите крепежные болты, не забывая про порядок их затяжки. Обычно сначала затягивается нижний болт, а затем верхний.
3. Подключение электрических разъемов: Подсоедините все электрические разъемы, которые были отсоединены ранее. Убедитесь, что они надежно зафиксированы и не имеют повреждений.
4. Проверка работы: После завершения установки подключите аккумулятор и запустите двигатель. Проверьте работу генератора, убедившись, что на приборной панели не горят предупреждающие лампочки, а напряжение на выходе генератора соответствует норме (обычно 13.5-14.5 В).

Если после замены генератора проблемы с зарядкой аккумулятора продолжаются, стоит проверить проводку и другие элементы электрической системы. Важно помнить, что правильная диагностика и замена генератора могут значительно продлить срок службы вашего автомобиля и обеспечить его надежную работу.

Часто задаваемые вопросы (FAQ)

1. Как понять, что генератор на ВАЗ 2109 неисправен?

Существует несколько признаков, которые могут указывать на неисправность генератора. Во-первых, обратите внимание на контрольную лампу зарядки на приборной панели. Если она горит, это может свидетельствовать о проблемах с генератором. Во-вторых, если вы заметили, что аккумулятор быстро разряжается, это также может быть связано с неисправностью генератора. Дополнительно, если при включении электрооборудования (фары, обогрев заднего стекла и т.д.) наблюдается значительное падение напряжения, это также может указывать на проблемы с генератором.

2. Как проверить работоспособность генератора?

Для проверки генератора вам понадобится мультиметр. Сначала отключите аккумулятор и снимите генератор с автомобиля. Затем проверьте его обмотки на наличие короткого замыкания и обрыва. Подключите мультиметр к выводам генератора и проверьте напряжение на выходе при работающем двигателе. Оно должно составлять от 13,5 до 14,5 В. Если напряжение ниже, возможно, проблема в регуляторе напряжения или в самом генераторе.

3. Как самостоятельно заменить генератор на ВАЗ 2109?

Замена генератора на ВАЗ 2109 — это задача, которую можно выполнить самостоятельно. Для этого вам понадобятся стандартные инструменты: ключи, отвертки и, возможно, домкрат. Сначала отключите аккумулятор, затем снимите ремень генератора, открутив натяжной механизм. После этого открутите крепежные болты генератора и аккуратно извлеките его из моторного отсека. Установите новый генератор в обратном порядке, убедившись, что все соединения надежно закреплены.

4. Какой генератор лучше установить на ВАЗ 2109?

При выборе генератора для ВАЗ 2109 стоит обратить внимание на его мощность и производителя. Оригинальные генераторы имеют мощность около 55 А, но вы можете установить более мощные модели, если планируете использовать дополнительные электрооборудования. Популярные производители, такие как Bosch или Valeo, предлагают надежные и качественные генераторы, которые подойдут для вашего автомобиля.

5. Как избежать поломок генератора в будущем?

Чтобы продлить срок службы генератора, следуйте нескольким простым рекомендациям. Регулярно проверяйте состояние ремня генератора и при необходимости заменяйте его. Убедитесь, что все электрические соединения надежны и не имеют коррозии. Также старайтесь не перегружать электрическую систему автомобиля, особенно при использовании дополнительных аксессуаров.
