Генератор — ключевой элемент электрической системы автомобиля ВАЗ 2105, обеспечивающий зарядку аккумулятора и питание электрических устройств. В процессе эксплуатации могут возникать неисправности, приводящие к сбоям в работе автомобиля. В статье рассмотрим устройство генератора ВАЗ 2105, основные проблемы, с которыми сталкиваются владельцы, а также предоставим пошаговую инструкцию по ремонту и схему подключения. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в работе генератора и устранить неисправности.

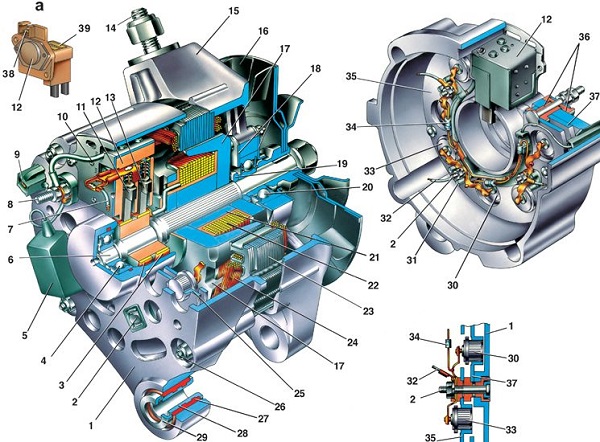

Описание устройства

На автомобилях ВАЗ 2105 изначально использовались генераторы модели Г 222, однако с 1987 года их заменили на генераторы 37.3701. Это устройство представляет собой трехфазную электромеханическую машину с электромагнитным возбуждением, которая преобразует механическую энергию вращающегося ротора в электрическую. Вращение ротора осуществляется через приводной ремень генератора ВАЗ, который надет на шкив коленчатого вала. Генератор располагается справа в моторном отсеке, в передней части двигателя.

В состав генераторного узла входят:

• статор;
• ротор;
• графитовые щетки;
• регулятор напряжения;
• выпрямитель;
• реле-регулятор.

Максимальный ток, который может выдавать генератор, составляет 55 (45) Ампер. Рабочее напряжение находится в диапазоне 13,6-14,6 Вольт. Вращение осуществляется в правом направлении.

Иногда после ремонта или тюнинга на автомобилях, выпущенных до 1987 года, устанавливают новые генераторы. При неправильном подключении, нарушающем схему, может возникнуть проблема с зарядкой аккумулятора.

как правильно подключить генератор

Основные неисправности и способы их устранения

Проверить работоспособность генератора ВАЗ 2105 с инжектором можно, не снимая его с двигателя. Для выявления неисправностей можно использовать диагностику и схему, а затем устранить обнаруженные проблемы (автор видео — Автоэлектрика ВЧ).

Генератор не даёт зарядку, как найти и устранить неисправность. 2107 — 2105

Интересные факты

Вот несколько интересных фактов о ремонте и подключении генератора на пятой модели ВАЗ (ВАЗ-2105):

1. Совместимость с другими моделями: Генератор на ВАЗ-2105 имеет схожие конструкции с генераторами других моделей ВАЗ, таких как ВАЗ-2106 и ВАЗ-2107. Это позволяет владельцам легко находить запчасти и заменять генератор, если он вышел из строя, что делает ремонт более доступным и экономичным.

2. Регулятор напряжения: На ВАЗ-2105 используется встроенный регулятор напряжения, который может быть как механическим, так и электронным. Замена регулятора напряжения может значительно улучшить работу генератора и повысить надежность электрической системы автомобиля.

3. Проблемы с зарядкой: Одной из распространенных проблем с генератором на ВАЗ-2105 является недостаточная зарядка аккумулятора. Это может быть вызвано износом щеток, плохими контактами или повреждением обмоток. Регулярная проверка состояния генератора и его компонентов может предотвратить многие проблемы и продлить срок службы автомобиля.

Эти факты подчеркивают важность регулярного обслуживания и понимания работы генератора для владельцев ВАЗ-2105.

Руководство по снятию и подключению генератора

Чтобы выяснить, почему на ВАЗ 2105 не происходит зарядка аккумулятора или отсутствует питание для потребителей бортовой сети, необходимо провести диагностику и, при необходимости, снять генератор.

Процесс демонтажа включает следующие шаги:

1. Сначала отключаем клеммы от аккумулятора и снимаем его, чтобы получить доступ к верхнему болту крепления генератора.
2. Затем убираем защитный кожух с двигателя.
3. С помощью удлинителя и торцевой головки на «12» откручиваем гайку, которая фиксирует генератор к регулировочной планке. После этого ослабляем крепежную гайку на кронштейне.
4. Для снятия генератора немного сдвигаем его, что позволит ослабить ремень, после чего снимаем его.
5. Отсоединяем колодку с проводами от генератора.
6. Откручиваем гайку, которая крепит провода к плюсовой клемме аккумулятора.
7. Далее откручиваем гайку, фиксирующую генератор к кронштейну на блоке двигателя.
8. Теперь можно снять генератор и произвести его замену или ремонт.

После завершения ремонтных работ необходимо подключить генератор. Устанавливаем его на место, затягиваем все крепления, надеваем приводной ремень и регулируем его натяжение. Подключаем штекер с проводами, устанавливаем аккумулятор и подключаем клеммы.

При подключении генератора на ВАЗ 2105 рекомендуется следовать схеме, которую можно найти в руководстве пользователя автомобиля.

Цена вопроса

Цена ремонта определяется стоимостью заменяемых деталей. Генератор обойдется от 3 850 рублей, планка генератора — 205 рублей, дорожки на якоре генераторного механизма — 450 рублей, гайки — от 10 рублей, подшипники — 110 рублей, а также 910 рублей за комплект, якорь стартера — 1 300 рублей, приводной ремень — 500 рублей, диодный мост — 600 рублей. Разборка устройства стоит 300 рублей. Выполнение ремонта своими руками поможет существенно сэкономить на техническом обслуживании.

Видео «Снятие генераторного агрегата на классической модели ВАЗ»

В данном видео подробно показано, как удалить генераторный узел с автомобиля классической модели (автор ролика — Роман Романов).

Как снять генератор Ваз классика.( для начинающих.)

Советы по выбору нового генератора

При выборе нового генератора для пятой модели ВАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную работу автомобиля и избежать возможных проблем в будущем. В этом разделе мы рассмотрим основные аспекты, на которые стоит обратить внимание.

1. Совместимость с автомобилем

Первое, на что стоит обратить внимание, это совместимость генератора с вашей моделью ВАЗ. Пятая модель имеет свои особенности, и не все генераторы подойдут для ее установки. Рекомендуется выбирать генераторы, которые были специально разработаны для данной модели, чтобы избежать проблем с установкой и функционированием.

2. Мощность генератора

Мощность генератора – это еще один важный параметр. Для пятой модели ВАЗ обычно используются генераторы мощностью от 55 до 70 ампер. Если вы планируете устанавливать дополнительные электрические устройства, такие как усилители, фары или другие аксессуары, стоит рассмотреть генератор с большей мощностью, чтобы избежать перегрузки.

3. Качество и производитель

Качество генератора напрямую влияет на его срок службы и надежность. Рекомендуется выбирать продукцию известных производителей, которые зарекомендовали себя на рынке. Обратите внимание на отзывы других владельцев автомобилей, а также на наличие гарантии на товар. Генераторы от проверенных брендов, как правило, более надежны и долговечны.

4. Цена

Цена генератора может варьироваться в зависимости от производителя и характеристик. Не стоит гнаться за слишком низкой ценой, так как это может привести к покупке некачественного товара. Оптимальный вариант – это найти баланс между ценой и качеством. Также стоит учитывать, что иногда более дорогие модели могут иметь дополнительные функции или более длительный срок службы.

5. Наличие запчастей

При выборе генератора стоит обратить внимание на доступность запчастей. В случае поломки или необходимости замены деталей, наличие оригинальных или качественных аналогов может существенно упростить процесс ремонта. Узнайте, насколько легко можно найти запчасти для выбранной модели генератора.

6. Условия эксплуатации

Если вы планируете использовать автомобиль в сложных условиях, таких как частые поездки по бездорожью или в условиях низких температур, стоит выбрать генератор, который сможет работать в таких условиях. Некоторые модели имеют специальные защитные функции, которые обеспечивают их надежную работу даже в экстремальных ситуациях.

7. Установка и настройка

Не забывайте о том, что установка генератора должна проводиться квалифицированным специалистом. Неправильная установка может привести к серьезным проблемам в работе автомобиля. Убедитесь, что выбранный вами генератор будет установлен с соблюдением всех необходимых стандартов и рекомендаций производителя.

Следуя этим советам, вы сможете выбрать качественный и надежный генератор для вашей пятой модели ВАЗ, что обеспечит долгую и бесперебойную работу электрической системы автомобиля.

Обслуживание и профилактика генератора

Обслуживание генератора является важной частью ухода за автомобилем, так как он отвечает за зарядку аккумулятора и обеспечение электроэнергией всех электрических систем автомобиля. Для пятой модели ВАЗ, как и для других автомобилей, регулярная профилактика генератора поможет избежать серьезных поломок и продлить срок его службы.

Первым шагом в обслуживании генератора является визуальный осмотр. Необходимо проверить наличие механических повреждений, трещин или коррозии на корпусе генератора. Также стоит обратить внимание на состояние проводов и разъемов, которые могут быть повреждены или окислены. Если вы заметили какие-либо дефекты, рекомендуется заменить поврежденные элементы.

Следующим этапом является проверка натяжения ремня генератора. Слабый или слишком натянутый ремень может привести к снижению эффективности работы генератора и его преждевременному износу. Для проверки натяжения ремня необходимо нажать на него в середине между шкивами. Если ремень прогибается более чем на 1 см, его следует подтянуть. Если же он слишком натянут, необходимо ослабить натяжитель.

Также важно следить за состоянием щеток генератора. Они отвечают за передачу электричества от статора к ротору. Износ щеток может привести к снижению мощности генератора и его выходу из строя. Для проверки щеток необходимо снять крышку генератора и осмотреть их на предмет износа. Если длина щеток меньше 5 мм, их следует заменить.

Не менее важным аспектом является проверка диодов и регулятора напряжения. Диоды отвечают за преобразование переменного тока в постоянный, а регулятор напряжения контролирует уровень заряда аккумулятора. Для проверки этих элементов можно использовать мультиметр. Если вы заметили, что генератор не выдает необходимое напряжение, возможно, потребуется замена регулятора или диодов.

Регулярная профилактика генератора включает в себя также очистку его от пыли и грязи. Накопление загрязнений может привести к перегреву генератора и его выходу из строя. Для очистки можно использовать сжатый воздух или мягкую щетку. Важно избегать попадания воды внутрь генератора, так как это может вызвать короткое замыкание.

Наконец, стоит помнить о необходимости периодической проверки работы генератора в целом. Для этого можно использовать вольтметр, подключив его к клеммам аккумулятора. При работающем двигателе напряжение должно находиться в пределах 13,5-14,5 В. Если значение ниже или выше, это может свидетельствовать о неисправности генератора или аккумулятора.

Следуя этим рекомендациям по обслуживанию и профилактике генератора, вы сможете значительно продлить срок его службы и избежать дорогостоящих ремонтов в будущем.

Часто задаваемые вопросы (FAQ) по ремонту генератора

Каковы основные признаки неисправности генератора?

Основные признаки неисправности генератора включают в себя:

• Проблемы с зарядкой аккумулятора: Если аккумулятор не заряжается должным образом, это может указывать на неисправность генератора.
• Постоянное мигание контрольной лампы: Если лампа зарядки на приборной панели мигает или горит постоянно, это сигнализирует о проблемах с генератором.
• Шумы и вибрации: Неправильная работа подшипников или других компонентов генератора может вызывать шумы и вибрации во время работы двигателя.
• Проблемы с электроникой: Если возникают сбои в работе электроники автомобиля, это может быть связано с недостаточной подачей напряжения от генератора.

Как проверить работоспособность генератора?

Для проверки работоспособности генератора можно выполнить следующие шаги:

1. Визуальный осмотр: Проверьте состояние проводов, разъемов и самого генератора на наличие повреждений и коррозии.
2. Измерение напряжения: С помощью мультиметра измерьте напряжение на клеммах аккумулятора при работающем двигателе. Оно должно быть в пределах 13.5-14.5 В.
3. Проверка на нагрузку: Включите все электрические приборы (фары, обогрев, музыка) и проверьте, как изменится напряжение. Оно не должно опускаться ниже 13 В.

Что делать, если генератор не работает?

Если вы обнаружили, что генератор не работает, выполните следующие действия:

• Проверьте предохранители: Убедитесь, что предохранители, отвечающие за систему зарядки, целы.
• Проверьте ремень генератора: Убедитесь, что ремень не изношен и правильно натянут. Если он ослаблен или поврежден, замените его.
• Проверьте соединения: Убедитесь, что все электрические соединения надежны и не имеют коррозии.
• Обратитесь к специалисту: Если вы не можете самостоятельно выявить проблему, лучше обратиться к квалифицированному специалисту для диагностики и ремонта.

Как часто нужно обслуживать генератор?

Рекомендуется проводить регулярное обслуживание генератора каждые 20-30 тысяч километров пробега. Это включает в себя:

• Проверку состояния ремня и его натяжения.
• Очистку контактов и разъемов от коррозии.
• Проверку уровня и состояния щеток и коллекторов.

Регулярное обслуживание поможет предотвратить серьезные поломки и продлить срок службы генератора.
