Генератор ВАЗ 2110 обеспечивает работу электрической системы автомобиля, заряжая аккумулятор и питая электрические компоненты. В статье рассмотрим технические характеристики генератора, его принцип работы и пошаговые рекомендации по снятию и установке. Эти знания помогут владельцам ВАЗ 2110 лучше понять устройство автомобиля и самостоятельно решать проблемы с генератором.

Описание устройства

Давайте начнем с изучения конструкции генератора. Независимо от того, идет ли речь о модели старого или нового образца, схема генератора ВАЗ 2110 состоит из множества различных компонентов. Более детальное описание можно увидеть на изображении ниже. На заводе для ВАЗ 2110 изначально устанавливается устройство марки Катэк.

Генераторы ВАЗ! Какая разница?! Приора Богдан 2110

Принцип работы

Принцип функционирования устройства Катэк или аналогичных систем можно описать следующим образом:

1. При повороте ключа в замке зажигания начинается подача напряжения на провод возбуждения.
2. Якорь активируется, и когда он достигает необходимой частоты вращения, обеспечиваемой ременной передачей и шкивом, происходит процесс самовозбуждения.
3. Затем переменное напряжение преобразуется в постоянное с помощью выпрямительного блока.
4. Регулятор напряжения ВАЗ 2110 с тремя уровнями начинает работать, когда изменяется частота вращения коленчатого вала. Этот трехуровневый регулятор настраивает время активации провода возбуждения.

Интересные факты

Вот несколько интересных фактов о генераторах ВАЗ десятого семейства:

1. Мощность и производительность: Генераторы, установленные на автомобилях ВАЗ десятого семейства, обычно имеют мощность около 70 ампер. Это позволяет эффективно обеспечивать электроэнергией не только основные системы автомобиля, но и дополнительные устройства, такие как аудиосистемы и системы освещения.

2. Система регуляции напряжения: Генераторы ВАЗ десятого семейства оснащены встроенными регуляторами напряжения, которые обеспечивают стабильное напряжение на выходе, что критически важно для защиты электрооборудования автомобиля от перепадов напряжения. Это позволяет продлить срок службы аккумулятора и других электрических компонентов.

3. Подключение и совместимость: Генераторы ВАЗ десятого семейства имеют стандартные разъемы и крепления, что делает их совместимыми с различными моделями автомобилей ВАЗ и даже некоторыми моделями других марок. Это упрощает процесс замены и ремонта, так как многие автолюбители могут легко найти подходящий генератор на рынке запчастей.

Выполняемые функции

Генератор на ВАЗ 2110 с трехуровневым регулятором предназначен в первую очередь для обеспечения надежной работы всего электрооборудования автомобиля. Многие ошибочно полагают, что эту задачу выполняет аккумулятор, однако это не так. АКБ служит для поддержания функционирования систем при выключенном двигателе, тогда как генератор ВАЗ 2110 активен только при работающем моторе. Именно этот компонент обеспечивает функционирование всех устройств, включая кондиционер, отопитель и другие гаджеты, подключенные к бортовой сети автомобиля.

Кроме того, генератор с трехуровневым или другим типом регулятора выполняет функцию зарядки аккумулятора, что также происходит только при работающем двигателе. Если бы генератор не обладал достаточной мощностью, аккумулятор не смог бы справляться с возложенными на него задачами, и его приходилось бы постоянно подзаряжать. Важно отметить, что высокая мощность может быть достигнута при установке генератора на 120 Ампер.

Также стоит упомянуть, что на ВАЗ 2110 с инжекторным двигателем имеет смысл установить трехуровневый регулятор напряжения. Это особенно актуально, если аккумулятор быстро разряжается при использовании дополнительных потребителей. Трехуровневый регулятор напряжения поможет решить данную проблему (автор видео — канал Denis Legostaev).

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

Технические параметры

Теперь обратим внимание на ключевые технические характеристики. Как упоминалось ранее, при производстве «десятки» используются устройства марки Катэк, которые бывают двух типов. Однако, независимо от типа, эти механизмы имеют мощность 80 Ампер, а напряжение, которое они выдают, составляет примерно 14 вольт. Кроме того, в продаже доступны более мощные модели Катэк — на 120 ампер — которые предназначены для автомобилей с повышенными нагрузками.

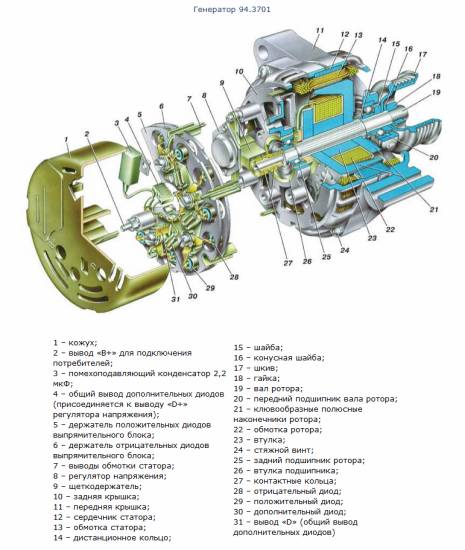

Компоненты устройства

Основные элементы узла:

1. Якорь, который представляет собой вращающуюся часть устройства и отвечает за создание магнитного поля.
2. Статор, состоящий из трех обмоток.
3. Корпус, выполненный из алюминиевого сплава и состоящий из двух частей.
4. Крепление устройства, обеспечивающее его надежную фиксацию в моторном отсеке.
5. Щеточный узел. Обратите внимание, что щетки являются расходным материалом, так как со временем они подлежат износу.
6. Регулятор напряжения генератора ВАЗ 2110, имеющий 3 или менее уровней. Этот компонент предназначен для регулировки напряжения, поступающего на аккумулятор. При повышении температуры на батарею подается меньшее напряжение.
7. Выпрямительный блок с диодами, который преобразует переменный ток, вырабатываемый якорем, в постоянный. Это постоянное напряжение используется всеми электрическими системами автомобиля.
8. Ременная передача, позволяющая увеличить скорость вращения коленчатого вала.

Руководство по снятию и установке

Демонтаж старого устройства и установка нового в домашних условиях не представляет особой сложности.

Схема подключения генератора и соединения всех элементов выглядит следующим образом:

1. В первую очередь, необходимо отключить бортовую сеть автомобиля. Для этого откройте капот и отсоедините аккумулятор.
2. Затем найдите генератор в моторном отсеке и отключите от него кабель возбуждения.
3. С помощью гаечного ключа на 10 открутите гайку, которая удерживает два провода на выводе «В+». После того как гайка будет снята, можно отсоединить провода.
4. Далее следует демонтировать ремень. Если он в плохом состоянии, его стоит заменить, чтобы избежать обрыва в неподходящий момент. Замена ремня необходима, если на нем есть повреждения, такие как трещины или другие признаки износа. Открутите регулировочный винт механизма, а затем снимите фиксирующую гайку.
5. После выполнения этих шагов вы сможете извлечь натяжную планку узла.
6. Используя гаечный ключ на 13, открутите гайку, которая удерживает нижнее крепление узла.
7. Извлеките винт и снимите устройство с автомобиля. Установка нового узла осуществляется в обратном порядке.

Цена вопроса

При приобретении нового генераторного узла важно помнить, что его цена зависит не только от бренда, но и от технических параметров. Более мощные генераторы, как правило, имеют более высокую стоимость.

Видео «Ремонт десяточного генератора в домашних условиях»

В видео ниже представлена подробная инструкция по самостоятельному ремонту генераторного узла автомобиля «десятка» (автор — канал TexAs 64 rus).

ремонт генератора 2110

Проблемы и их решения

Генератор ВАЗ десятого семейства, как и любое другое автомобильное устройство, может столкнуться с различными проблемами в процессе эксплуатации. Знание типичных неисправностей и способов их устранения поможет водителям избежать серьезных поломок и продлить срок службы генератора.

1. Низкое напряжение на выходе генератора

Одной из наиболее распространенных проблем является недостаточное напряжение на выходе генератора. Это может быть вызвано износом щеток, повреждением обмоток или неисправностью регулятора напряжения. Для диагностики необходимо измерить напряжение на выходе генератора с помощью мультиметра. Если оно ниже 13,5 В при работающем двигателе, следует проверить щетки и регулятор.

Решение: Если щетки изношены, их необходимо заменить. Регулятор напряжения также может потребовать замены, если он не обеспечивает стабильное напряжение. Важно использовать оригинальные запчасти или качественные аналоги для обеспечения надежной работы генератора.

2. Шумы и вибрации

Генератор может издавать посторонние звуки, такие как скрежет или гул, что может указывать на проблемы с подшипниками или неправильную установку. Вибрации могут быть вызваны несбалансированным ротором или поврежденными креплениями.

Решение: Для устранения шумов необходимо проверить подшипники на наличие износа и заменить их при необходимости. Также стоит убедиться, что генератор установлен правильно и все крепления затянуты. Если проблема в роторе, его следует отбалансировать или заменить.

3. Перегрев генератора

Перегрев может происходить из-за недостаточной вентиляции, перегрузки или неисправности в электрической системе. Это может привести к повреждению обмоток и снижению эффективности работы устройства.

Решение: Для предотвращения перегрева необходимо обеспечить хорошую вентиляцию генератора, проверяя наличие загрязнений и препятствий в воздухозаборниках. Также стоит проверить состояние аккумулятора и электрической системы, чтобы избежать перегрузок.

4. Проблемы с зарядкой аккумулятора

Если аккумулятор не заряжается, это может быть связано с неисправностью генератора или проблемами в проводке. Необходимо проверить все соединения на наличие коррозии и надежность контактов.

Решение: Если соединения в порядке, стоит проверить генератор на наличие неисправностей. В некоторых случаях может потребоваться полная диагностика электрической системы автомобиля.

5. Утечка тока

Утечка тока может привести к разрядке аккумулятора даже при выключенном двигателе. Это может быть вызвано неисправными компонентами генератора или коротким замыканием в проводке.

Решение: Для выявления утечки тока необходимо использовать амперметр и проверить все электрические цепи. Если утечка обнаружена, следует внимательно осмотреть проводку и компоненты генератора на наличие повреждений.

Знание этих проблем и их решений поможет владельцам автомобилей ВАЗ десятого семейства поддерживать генератор в исправном состоянии и избежать серьезных поломок в будущем.

Типичные неисправности

Генератор ВАЗ десятого семейства, как и любое другое электрическое устройство, может сталкиваться с различными неисправностями, которые могут привести к его неэффективной работе или полной остановке. Рассмотрим наиболее распространенные проблемы, с которыми могут столкнуться владельцы автомобилей этой модели.

1. Неправильная зарядка аккумулятора. Одна из самых распространенных проблем — это недостаточная или избыточная зарядка аккумулятора. Если генератор не выдает необходимое напряжение, аккумулятор может разряжаться, что приведет к проблемам с запуском двигателя. В то же время, если напряжение слишком высокое, это может привести к перегреву и повреждению аккумулятора. Для диагностики необходимо измерить напряжение на выходе генератора с помощью мультиметра. Нормальное значение должно находиться в пределах 13,5-14,5 В при работающем двигателе.

2. Шум при работе генератора. Если вы слышите посторонние звуки, такие как скрежет или гул, это может указывать на износ подшипников или проблемы с ремнем генератора. Важно проверить состояние ремня на наличие трещин или износа, а также убедиться, что он правильно натянут. Если подшипники изношены, генератор может потребовать замены или ремонта.

3. Перегрев генератора. Перегрев может быть вызван несколькими факторами, включая недостаточную вентиляцию, перегрузку генератора или неисправность в электрической системе. Если генератор перегревается, это может привести к его выходу из строя. Рекомендуется проверять состояние вентиляционных отверстий и убедиться, что они не заблокированы. Также стоит проверить, не превышает ли нагрузка на генератор его номинальные характеристики.

4. Проблемы с диодным мостом. Диодный мост отвечает за преобразование переменного тока, вырабатываемого генератором, в постоянный. Если один или несколько диодов выходят из строя, это может привести к неправильной зарядке аккумулятора или его разрядке. Для проверки диодного моста необходимо использовать мультиметр в режиме проверки диодов. Нормальные значения должны показывать проводимость в одном направлении и отсутствие в другом.

5. Неисправности регулятора напряжения. Регулятор напряжения контролирует уровень выходного напряжения генератора. Если он выходит из строя, это может привести к слишком высокому или слишком низкому напряжению на выходе. В большинстве случаев регулятор напряжения можно заменить отдельно, что позволяет избежать полной замены генератора.

В случае возникновения каких-либо из перечисленных неисправностей рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта. Правильное обслуживание и регулярная проверка состояния генератора помогут избежать серьезных проблем и продлить срок службы устройства.

Методы диагностики

Диагностика генератора ВАЗ десятого семейства является важной процедурой, позволяющей выявить возможные неисправности и обеспечить надежную работу электрооборудования автомобиля. Существует несколько методов диагностики, которые можно использовать как в условиях автосервиса, так и в домашних условиях.

Визуальный осмотр

Первым шагом в диагностике генератора является визуальный осмотр. Необходимо проверить состояние внешних элементов генератора, таких как:

• Корпус генератора на наличие трещин, повреждений или коррозии;
• Клеммы и контакты на предмет окисления или механических повреждений;
• Ремень привода генератора на наличие износа, трещин или провисания.

Визуальный осмотр позволяет выявить очевидные проблемы, которые могут влиять на работу генератора.

Проверка напряжения на выходе

Следующим этапом диагностики является проверка напряжения на выходе генератора. Для этого потребуется мультиметр. Процедура включает следующие шаги:

1. Запустите двигатель автомобиля и дайте ему поработать на холостом ходу.
2. Подключите мультиметр к клеммам генератора: красный провод к положительной клемме, черный — к отрицательной.
3. Проверьте значение напряжения. Оно должно находиться в пределах 13,5–14,5 В при работающем двигателе.

Если напряжение ниже 13,5 В, это может указывать на проблемы с генератором или его регулятором напряжения.

Проверка зарядки аккумулятора

Для проверки эффективности работы генератора также важно оценить состояние аккумулятора. Для этого выполните следующие действия:

1. Выключите двигатель и проверьте напряжение на аккумуляторе с помощью мультиметра. Оно должно быть около 12,6 В.
2. Запустите двигатель и повторно проверьте напряжение на аккумуляторе. Оно должно увеличиться до 13,5–14,5 В.

Если напряжение на аккумуляторе не увеличивается, это может свидетельствовать о неисправности генератора или проблемах с проводкой.

Тестирование на нагрузку

Для более точной диагностики рекомендуется провести тестирование генератора на нагрузку. Это можно сделать с помощью специального устройства — тестера генератора. Процедура включает:

1. Подключите тестер к генератору согласно инструкции.
2. Запустите двигатель и включите все электрические потребители (фары, обогрев, музыка и т.д.).
3. Проверьте, как генератор справляется с нагрузкой. Тестер должен показать стабильное напряжение в пределах нормы.

Если напряжение падает ниже допустимого уровня, это может указывать на проблемы с генератором или его компонентами.

Проверка на наличие шумов

Не стоит забывать и о звуковой диагностике. При работе генератора могут возникать посторонние шумы, такие как скрежет или свист, которые могут указывать на износ подшипников или проблемы с ремнем. Если вы слышите необычные звуки, рекомендуется обратиться к специалисту для более детальной проверки.

В заключение, диагностика генератора ВАЗ десятого семейства включает в себя несколько методов, каждый из которых позволяет выявить различные неисправности. Регулярная проверка состояния генератора поможет избежать серьезных проблем с электрооборудованием автомобиля и обеспечит его надежную работу.

Советы по обслуживанию

Обслуживание генератора ВАЗ десятого семейства является важной частью ухода за автомобилем, так как этот элемент отвечает за зарядку аккумулятора и обеспечение электрической энергией всех систем автомобиля. Правильное и регулярное обслуживание поможет продлить срок службы генератора и предотвратить возможные поломки.

Первым шагом в обслуживании генератора является регулярная проверка его состояния. Важно следить за состоянием ремня привода генератора. Он должен быть натянут правильно: слишком слабый ремень может проскальзывать, а слишком натянутый — привести к повреждению подшипников генератора. Рекомендуется проверять натяжение ремня каждые 10-15 тысяч километров пробега.

Также стоит обращать внимание на наличие посторонних шумов при работе генератора. Если вы слышите скрежет или стук, это может указывать на износ подшипников или другие механические неисправности. В таком случае необходимо провести диагностику и, при необходимости, заменить поврежденные детали.

Не менее важным аспектом является проверка электрических соединений. Регулярно осматривайте клеммы и провода на наличие коррозии и повреждений. Коррозия может привести к плохому контакту и, как следствие, к недостаточной зарядке аккумулятора. Если вы заметили коррозию, очистите клеммы специальным средством или замените поврежденные провода.

Кроме того, рекомендуется периодически проверять состояние щеток генератора. Износ щеток может привести к снижению эффективности работы генератора. Если щетки изношены более чем на 50%, их следует заменить. Это можно сделать самостоятельно, но для этого потребуется базовый набор инструментов и немного опыта.

Также стоит обратить внимание на состояние диодов в выпрямительном узле генератора. Если вы заметили, что аккумулятор не заряжается должным образом, это может быть связано с неисправностью диодов. В таком случае потребуется диагностика и, возможно, замена всего генератора или его отдельных компонентов.

Наконец, не забывайте о необходимости периодической проверки уровня зарядки аккумулятора. Это поможет вам своевременно выявить проблемы с генератором и избежать неприятных ситуаций на дороге. Используйте вольтметр для проверки напряжения на клеммах аккумулятора: при работающем двигателе оно должно находиться в пределах 13,5-14,5 В.

Следуя этим простым рекомендациям, вы сможете обеспечить надежную работу генератора ВАЗ десятого семейства и продлить срок его службы, что в свою очередь положительно скажется на общем состоянии вашего автомобиля.
