Генератор — ключевой элемент электрической системы автомобиля ВАЗ, обеспечивающий зарядку аккумулятора и питание электрических компонентов. Правильное обслуживание и своевременный ремонт продлевают срок службы генератора и предотвращают серьезные поломки, которые могут остановить автомобиль. В статье рассмотрим диагностику и ремонт генератора ВАЗ: проверку щеток, замену ремня и основные схемы подключения. Это поможет владельцам автомобилей самостоятельно устранять неисправности и поддерживать исправность транспортного средства.

Технические характеристики и принцип работы генераторной установки на ВАЗах

Генераторная установка преобразует механическую энергию вращения в электрическую. На автомобилях ВАЗ используется трехфазный динамический агрегат. В модели ВАЗ устанавливаются два типа генераторов: Г222 и 37.3701. Несмотря на различия в системах электроснабжения разных моделей, конструкции и принцип работы генераторов остаются схожими.

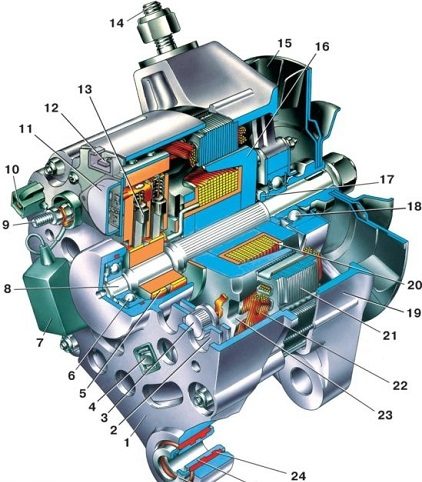

Генераторная установка состоит из корпуса с двумя крышками. Внутри располагается сердечник статора, а в крышках установлены подшипники, на которых вращается ротор. На переднем конце вала ротора имеется крепление для вентилятора. На заднем конце, перед подшипником, находятся контактные кольца, выводы которых соединены с обмоткой возбуждения.

Внутри задней крышки закреплен выпрямитель, состоящий из шести диодов, которые объединены по три в алюминиевые шины. Одна из шин подключена к выводному болту «30» генератора, а другая — к массе.

К контактным кольцам прижаты токоснимающие щетки с помощью пружин. Регулятор напряжения устанавливается на щеткодержательном узле. Между клеммой «30» и регулятором установлен конденсатор.

Принцип работы генераторов схож. После поворота ключа зажигания ток от аккумулятора через щеточный узел поступает на обмотку возбуждения, в результате чего в роторе создается магнитное поле. Вращение коленвала передается на вал ротора через ременную передачу. Благодаря магнитному полю ротора, проходящему через обмотки статора, на их выводах возникает переменный ток. При достижении необходимых оборотов питание обмотки возбуждения осуществляется от генератора, который переходит в режим самовозбуждения.

Выпрямительный блок преобразует переменный ток в постоянный, который используется для питания потребителей и зарядки аккумуляторной батареи. Регулятор напряжения генератора ВАЗ начинает работать при изменении частоты вращения вала или нагрузки, его задача — поддерживать стабильное напряжение в сети. Если генератор не справляется с нагрузкой, подключается аккумуляторная батарея. О состоянии генераторного узла можно судить по контрольной лампочке на панели приборов.

Генератор для классических моделей ВАЗ имеет следующие характеристики:

• КПД;
• номинальные ток и напряжение;
• передаточное отношение.

Параметры могут варьироваться в зависимости от модели. Например, номинальный ток для генератора Г222 составляет 45 А, а для 37.3701 — 55 А. Номинальное напряжение находится в диапазоне 13,2-14,7 В.

Автоэлектрик раскрыл все секреты работы генератора и его неисправности!!!

Особенности обслуживания и диагностика узла

Обслуживание генераторного узла включает в себя следующие этапы:

• проверку надежности соединений проводов;
• проверку крепления генератора к силовому агрегату;
• очистку корпуса от загрязнений;
• проверку натяжения и состояния ременной передачи;
• оценку состояния подшипников и генератора.

Для выполнения обслуживания не требуются специальные навыки. Важно лишь знать, как устранить основные неисправности генератора. Этого вполне достаточно, пока не возникнут серьезные проблемы.

Ремень необходимо проверять на прогиб. При приложении силы в 10 кг он должен прогибаться на 10–15 мм. Проверка работы генератора осуществляется с помощью контрольной лампочки. После запуска двигателя она должна погаснуть, что указывает на исправность устройства. Если же лампочка продолжает гореть при работающем двигателе, это может свидетельствовать о слабом натяжении ремня, неисправностях в электросети или самом генераторе.

Перед тем как снять агрегат, рекомендуется провести предварительную диагностику, проверив натяжение ремня и исправность предохранителей. Контрольная лампа может светиться из-за повреждений проводки или неисправностей в панели приборов.

Интересные факты

Вот несколько интересных фактов о ремонте и обслуживании генераторов на автомобилях ВАЗ:

1. Простота конструкции: Генераторы на автомобилях ВАЗ, особенно на моделях классического ряда, имеют довольно простую конструкцию, что делает их ремонт доступным даже для начинающих автолюбителей. Это позволяет многим владельцам автомобилей самостоятельно справляться с проблемами, связанными с зарядкой аккумулятора.

2. Частые неисправности: Одной из самых распространенных проблем с генераторами ВАЗ является износ щеток и коллекторов. Эти детали подвержены естественному износу, и их замена может значительно продлить срок службы генератора. Знание признаков неисправности, таких как тусклый свет фар или проблемы с запуском двигателя, поможет вовремя выявить и устранить проблему.

3. Регулировка натяжения ремня: Правильная регулировка натяжения ремня генератора — ключевой момент в его обслуживании. Слишком слабый ремень может привести к пробуксовке и снижению эффективности генератора, в то время как слишком сильный натяжение может вызвать преждевременный износ подшипников. Умение правильно настраивать натяжение ремня — важный навык для каждого владельца ВАЗа.

Возможные неисправности и способы их устранения

Генераторная установка представляет собой электромеханическое устройство, что делает его подверженным поломкам как механического, так и электрического характера.

Наиболее распространенные неисправности:

• ослабление или разрыв ремня;
• износ щеток;
• неисправность диодного моста генератора ВАЗ;
• поломка регулятора напряжения;
• сгоревшие предохранители;
• сбои в электрической сети;
• повреждение проводки;
• окисление контактов;
• плохие соединения;
• износ подшипников.

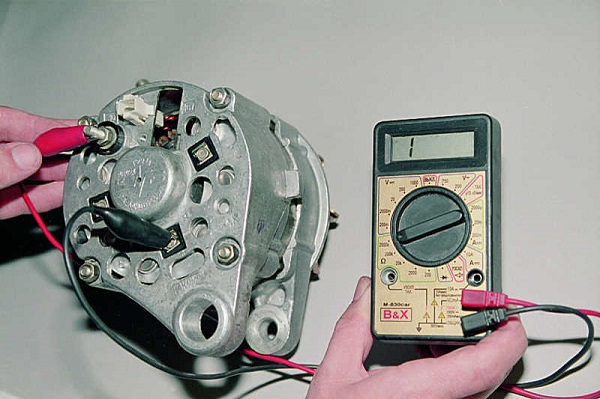

При выявлении износа или поломки деталей их необходимо заменить. Для проверки проводки на целостность следует использовать метод прозвона отдельных участков сети. Оборванные провода заменяются новыми. Окислившиеся контакты и клеммы требуют очистки. В процессе диагностики важно также проверить надежность креплений. Если ремень ослаблен, его следует подтянуть или заменить.

Если ремонт генератора на ВАЗ невозможен, потребуется его замена. В качестве альтернативы можно установить генератор от иномарки, при условии, что он соответствует необходимым параметрам.

https://youtube.com/watch?v=ORfOZLVG6yI

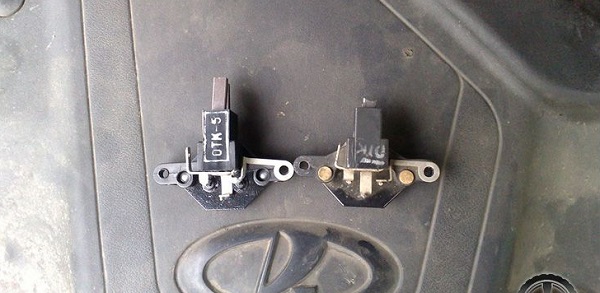

Процедура замены щеток

Замена щеток на автомобилях ВАЗ имеет схожие этапы, однако существуют некоторые различия в зависимости от модели. В этой статье мы рассмотрим, как выполнить замену щеток на ВАЗ 2110. Для выполнения этой процедуры вам потребуется набор инструментов. Процесс включает два основных этапа: демонтаж генератора и замену щеток. Рекомендуется проводить ремонт на смотровой яме.

Демонтаж генератора:

1. Отключите отрицательную клемму от аккумулятора.
2. Снимите защиту картера, открутив болты крепления.
3. Ослабьте крепежные болты генератора сверху и снизу.
4. Открутите регулировочный болт и снимите его.
5. Отсоедините клемму от выхода Д.
6. Уберите резиновый чехол.
7. Открутив гайку, отсоедините штекер от болта с контактами.
8. Выкрутите крепежные элементы генератора сверху и снизу.
9. Снимите втулку ротора и натяжную планку.
10. После того как открутите последний болт, можно извлечь генератор.

Рекомендуется постелить ткань под узлом для удобства замены щеток.

Замена щеток включает следующие шаги:

1. Установите снятый узел шкивом вниз.
2. Используя плоскую отвертку, подденьте пружинные держатели и освободите их.
3. Теперь можно снять крышку устройства.
4. Открутите винты крепления щеточного узла с помощью крестовой отвертки.
5. Снимите щеткодержатель, отключив от него клемму.
6. На болте контактов открутите гайку.
7. Уберите пружинные шайбы.
8. Отсоедините провод конденсатора и открутите винт.
9. Перед установкой новых щеток измерьте их высоту.
10. Установив новые щетки, соберите узел в обратном порядке.

После завершения всех работ запустите двигатель и проверьте функционирование генератора.

Нюансы замены ремня

Ремень генератора заменяется либо согласно установленному графику, либо в случае его обрыва, либо при выявлении повреждений, таких как трещины, изношенные края или следы рабочих жидкостей.

Процесс замены включает следующие шаги:

1. В первую очередь необходимо отключить отрицательную клемму аккумулятора.
2. Затем с помощью ключа на 13 ослабьте гайку, которая фиксирует генераторный узел к монтажной планке.
3. После этого используйте ключ на «10», чтобы открутить регулировочный винт и ослабить натяжение привода.
4. Сдвинув генератор в сторону двигателя, можно снять старый ремень.
5. Установите новый ремень и отрегулируйте натяжение с помощью регулировочного винта.
6. На завершающем этапе выполните обратную сборку.

Фотогалерея

Как поменять подшипники самостоятельно?

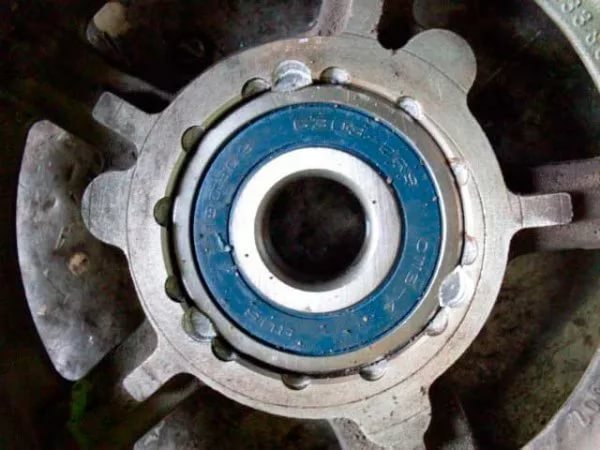

Чтобы заменить подшипники, необходимо демонтировать генератор, как и при замене щеток, и выполнить установку новых деталей.

Процесс замены подшипников включает следующие шаги:

1. Убираем заднюю защитную крышку с генератора.
2. С помощью отвертки откручиваем болты, крепящие щеточный узел и регулятор напряжения.
3. Затем снимаем шкив генератора ВАЗ и фиксируем его в тисках.
4. Откручиваем гайку на шкиве, используя подходящий ключ.
5. Снимаем шайбу, откручиваем болты крепления и разбираем корпус агрегата. Важно отметить положение половинок корпуса маркером для правильной сборки.
6. Далее снимаем защитный кожух и переднюю часть ВАЗ, что открывает доступ к якорю.
7. На следующем этапе извлекаем задний подшипник с помощью специального съемника или двух рожковых ключей.
8. Затем впрессовываем новый элемент в крышку генератора.
9. Берем молоток и оправку, соответствующую размеру подшипника, и выбиваем его.
10. Перед установкой новых компонентов необходимо очистить посадочные места от загрязнений и смазать подшипники литолом.
11. После этого устанавливаем задний и передний подшипники и собираем все в обратном порядке.

Таким образом, процесс замены подшипников завершен.

Чтобы генератор не подвел вас в дороге, важно регулярно проводить его обслуживание, осуществлять диагностику и своевременно устранять выявленные неисправности. Это поможет продлить срок службы как генератора, так и всего автомобиля.

Видео «Замена приводного ремня генераторной установки»

В этом видео (автор — В гараже у Сандро) вы узнаете, как заменить ремень генератора на автомобиле ВАЗ.

Замена ремня генератора на ВАЗ 2110-2112, 2108-2108 и 2114-2115

Инструменты и оборудование для обслуживания генератора

Для качественного обслуживания и ремонта генератора на автомобилях ВАЗ необходимо иметь в арсенале определенные инструменты и оборудование. Правильный выбор инструментов не только упростит процесс работы, но и повысит его эффективность. Рассмотрим, какие инструменты и оборудование понадобятся для выполнения различных операций с генератором.

Основные инструменты

• Набор ключей: Для демонтажа и монтажа генератора потребуется набор гаечных ключей различных размеров. Особенно полезными будут ключи на 10, 13 и 17 мм, так как именно они чаще всего используются для крепления генератора.
• Отвертки: Набор плоских и крестовых отверток поможет в работе с крепежными элементами и разъемами. Обратите внимание на качество отверток, чтобы избежать повреждения головок винтов.
• Торцевые головки: Использование торцевых головок значительно ускоряет процесс работы. Рекомендуется иметь головки на 10, 12, 14 и 17 мм.
• Плоскогубцы и кусачки: Эти инструменты понадобятся для работы с проводами и крепежами, а также для снятия изоляции с проводов.

Специальные инструменты

• Тестеры и мультиметры: Для диагностики генератора и проверки его работоспособности необходимы тестеры и мультиметры. С их помощью можно измерить напряжение и ток, а также проверить целостность обмоток.
• Стробоскоп: Этот инструмент позволяет проверить работу генератора на холостом ходу и при нагрузке, а также установить правильный угол опережения зажигания.
• Съемники: Для снятия генератора с автомобиля может потребоваться съемник, особенно если он установлен в труднодоступном месте.

Оборудование для диагностики

• Стенд для проверки генераторов: Если у вас есть доступ к стенду, это значительно упростит процесс диагностики и ремонта. На стенде можно проверить работу генератора под нагрузкой и выявить возможные неисправности.
• Компрессор: В некоторых случаях для очистки деталей генератора от загрязнений может понадобиться компрессор с воздухом.

Дополнительные материалы

Кроме инструментов, для обслуживания генератора вам понадобятся и дополнительные материалы:

• Изолента и термоусадочные трубки: Для восстановления изоляции проводов и соединений.
• Смазочные материалы: Важно использовать качественные смазочные материалы для подшипников генератора.
• Запасные части: В зависимости от состояния вашего генератора, могут понадобиться щетки, роторы, статорные обмотки и другие комплектующие.

Обладая необходимыми инструментами и оборудованием, вы сможете не только провести диагностику и обслуживание генератора, но и выполнить его ремонт, что значительно продлит срок службы вашего автомобиля ВАЗ.

Профилактика и уход за генератором

Генератор является одним из ключевых компонентов электрической системы автомобиля, и его исправная работа напрямую влияет на надежность и функциональность всего транспортного средства. Рассмотрим основные аспекты, на которые стоит обратить внимание.

Регулярная проверка состояния генератора

Первым шагом в профилактике является регулярная проверка состояния генератора. Это включает в себя осмотр внешнего состояния устройства на наличие повреждений, трещин или коррозии. Также стоит обратить внимание на крепления генератора: они должны быть надежно затянуты, чтобы избежать вибраций и последующих повреждений.

Проверка ремня генератора

Ремень генератора играет важную роль в его работе, так как именно он передает вращение от коленчатого вала к генератору. Регулярно проверяйте натяжение ремня: он не должен быть слишком слабым или, наоборот, перетянутым. Слабый ремень может проскальзывать, что приведет к недостаточной генерации электроэнергии, а перетянутый может вызвать преждевременный износ подшипников генератора. Рекомендуется проверять состояние ремня на наличие трещин и износа, и при необходимости заменять его.

Очистка генератора

Генератор подвержен загрязнению, особенно в условиях эксплуатации автомобиля в пыльных или грязных условиях. Регулярная очистка генератора от пыли и грязи поможет избежать перегрева и улучшит его работу. Для этого можно использовать сжатый воздух или мягкую щетку. Важно избегать попадания воды на электрические соединения и контакты.

Проверка электрических соединений

Электрические соединения генератора должны быть надежными и чистыми. Регулярно проверяйте состояние клемм и проводов на наличие коррозии, окисления или повреждений. При необходимости очищайте контакты и затягивайте соединения. Плохие контакты могут привести к перебоям в работе генератора и снижению его эффективности.

Контроль за уровнем зарядки аккумулятора

Генератор отвечает за зарядку аккумулятора, поэтому важно следить за его состоянием. Регулярно проверяйте уровень заряда аккумулятора с помощью вольтметра. Если генератор работает исправно, напряжение на аккумуляторе должно находиться в пределах 13,5-14,5 В при работающем двигателе. Если уровень заряда ниже нормы, это может свидетельствовать о проблемах с генератором или аккумулятором.

Плановое техническое обслуживание

Не забывайте о плановом техническом обслуживании генератора. Это может включать в себя замену подшипников, проверку диодов и регулятора напряжения. Регулярное обслуживание поможет выявить потенциальные проблемы на ранней стадии и предотвратить серьезные поломки.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу генератора вашего автомобиля и избежать ненужных затрат на ремонт и замену. — это залог его долговечности и стабильной работы всей электрической системы автомобиля.

Советы по выбору запчастей и аксессуаров для генератора

При обслуживании и ремонте генератора на автомобилях ВАЗ важным аспектом является правильный выбор запчастей и аксессуаров. Это не только влияет на долговечность работы генератора, но и на общую надежность электросистемы автомобиля. Рассмотрим основные рекомендации по выбору необходимых компонентов.

1. Оригинальные запчасти против аналогов

Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и лучше подходят для конкретной модели автомобиля. Однако они могут быть значительно дороже. Аналоги могут быть более доступными по цене, но важно выбирать проверенные бренды, чтобы избежать проблем с совместимостью и качеством.

2. Проверка совместимости

Перед покупкой запчастей необходимо убедиться в их совместимости с вашим генератором. Для этого можно обратиться к технической документации автомобиля или консультироваться с продавцом. Неправильный выбор детали может привести к неисправностям и дополнительным затратам на ремонт.

3. Качество материалов

Обратите внимание на материалы, из которых изготовлены запчасти. Например, щетки генератора должны быть выполнены из качественного углерода, а подшипники – из прочной стали. Некачественные материалы могут привести к быстрому износу и необходимости частой замены.

4. Рекомендации по брендам

Существует множество производителей запчастей для генераторов. Некоторые из наиболее известных и зарекомендовавших себя брендов включают Bosch, Valeo, и Magneti Marelli. Эти компании предлагают широкий ассортимент деталей, которые отличаются высоким качеством и надежностью.

5. Учет условий эксплуатации

При выборе запчастей также стоит учитывать условия эксплуатации автомобиля. Если ваш ВАЗ используется в сложных условиях (например, в условиях повышенной влажности или пыли), рекомендуется выбирать более устойчивые к износу детали. Это поможет избежать частых ремонтов и продлит срок службы генератора.

6. Обращение к специалистам

Если вы не уверены в своем выборе, лучше обратиться к специалистам. Мастера по ремонту автомобилей смогут дать рекомендации по выбору запчастей, а также помогут с их установкой. Это особенно важно, если вы планируете проводить ремонт самостоятельно, но не обладаете достаточным опытом.

7. Гарантия и возврат

При покупке запчастей обязательно уточняйте условия гарантии и возможность возврата. Качественные производители обычно предоставляют гарантию на свои изделия, что является дополнительной гарантией их надежности. В случае, если деталь не подошла или оказалась бракованной, возможность возврата поможет избежать лишних затрат.

Следуя этим советам, вы сможете выбрать качественные запчасти и аксессуары для генератора вашего ВАЗа, что обеспечит надежную и долгосрочную работу электросистемы автомобиля.
