Панель приборов автомобиля ВАЗ 2110 — важный инструмент для контроля состояния машины и реагирования на неисправности. В статье рассмотрим обозначения элементов на приборной панели старого и нового образца, а также советы по тюнингу контрольного щитка своими руками. Это поможет лучше ориентироваться в показаниях приборов и сделать вашу «Десятку» уникальной и стильной.

Обозначения индикации

Каждый владелец автомобиля ВАЗ 21102 знает, что при включении зажигания на панели приборов загораются индикаторы различных систем. После запуска двигателя большинство из этих символов исчезает. Однако если какой-либо из индикаторов продолжает светиться или мигать, это сигнализирует о необходимости провести диагностику устройства. К сожалению, многие водители по ошибке или из-за недостатка информации игнорируют горящие или мигающие индикаторы. Мы предлагаем вам ознакомиться с функциями элементов схемы комбинации приборов, чтобы вы всегда могли провести диагностику оборудования в случае необходимости.

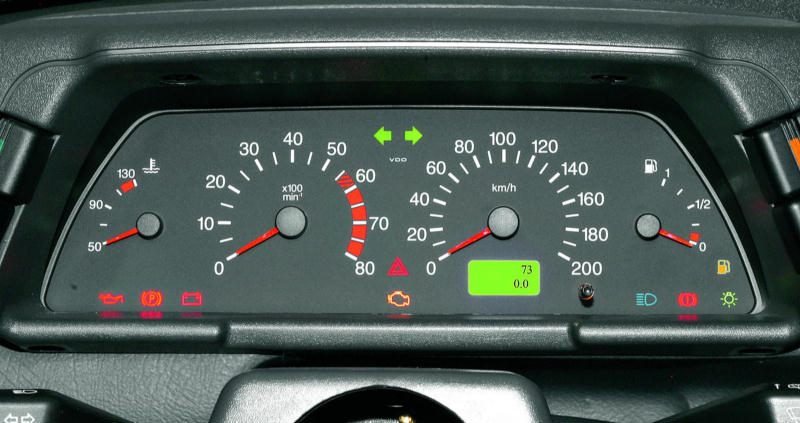

Верхняя часть

В автомобиле ВАЗ 2110 приборная панель разделена на две основные секции — верхнюю и нижнюю.

Начнем с описания и обозначений верхней части панели, двигаясь слева направо:

1. Самый левый элемент — это датчик с шкалой и стрелкой, который отвечает за контроль температуры охлаждающей жидкости. Если стрелка пересекает красную зону, это указывает на перегрев двигателя.
2. Далее идет тахометр, который показывает количество оборотов двигателя.
3. В центре расположены две стрелки — одна указывает влево, другая вправо. Это индикаторы поворотников, которые активируются при включении сигналов поворота.
4. Приборная панель ВАЗ 2110 включает в себя и спидометр, который, как и на большинстве автомобилей, находится ближе к правой стороне. Он предназначен для отображения скорости движения транспортного средства.
5. Справа расположен еще один датчик со стрелкой — это указатель уровня топлива в баке. В зависимости от комплектации автомобиля, вместо желтой лампочки может быть изображена красная заправочная колонка. Если она загорается, это сигнализирует о низком уровне топлива. При исправной работе датчика, загорающаяся лампочка указывает на то, что в баке осталось около семи литров бензина (по информации от автора видео — Светодиодный тюнинг RayLed).

Светодиодный тюнинг щитка приборов ваз 2110-2115

Интересные факты

Вот несколько интересных фактов о панелях приборов автомобилей «Десятка» (ВАЗ-2101-2107), как старого, так и нового образца:

1. Эволюция дизайна: Панели приборов старого образца, характерные для первых моделей «Десятки», имели более простую и функциональную конструкцию. В то время как новые образцы, начиная с 1990-х годов, стали более эргономичными и эстетически привлекательными, с добавлением цифровых индикаторов и более сложных систем управления.

2. Информативность приборов: На старых панелях приборов «Десятки» основное внимание уделялось традиционным аналоговым шкалам, таким как тахометр, спидометр и указатели температуры и давления масла. В новых моделях появились дополнительные функции, такие как бортовой компьютер, который предоставляет водителю информацию о расходе топлива, пробеге и состоянии автомобиля в реальном времени.

3. Культурное значение: Панель приборов «Десятки» стала не только функциональным элементом автомобиля, но и символом целой эпохи в советском автопроме. Многие автолюбители до сих пор nostalgically вспоминают о своих первых поездках на «Десятке», и панель приборов для них ассоциируется с молодостью и свободой.

Нижняя часть

Комбинация приборов ВАЗ 2110 включает в себя индикаторы, расположенные в нижней части панели. Если светодиоды не светятся, это означает, что автомобиль работает в штатном режиме. Однако, если хотя бы один из индикаторов начинает мигать или гореть, это может указывать на возможные неисправности в оборудовании или механизмах. Обычно появление такого сигнала требует ремонта определенных узлов.

Теперь давайте рассмотрим, за какие функции отвечают приборы, начиная слева направо:

1. Лампочка в левом нижнем углу информирует о работе воздушной заслонки. Этот индикатор установлен только на автомобилях с карбюраторными двигателями.
2. Светодиод в форме масленки. При включении зажигания этот диод всегда загорается. Если же лампа активируется во время работы двигателя, это может означать, что давление масла в системе слишком низкое. Иногда это связано с утечкой масла. Перед продолжением движения желательно устранить проблему самостоятельно или доехать до ближайшего сервисного центра.
3. Символ с буквой Р обозначает ручной тормоз и горит только при активированном рычаге.
4. Следующий индикатор указывает на неисправность, связанную с аккумулятором или генератором. Это может быть связано с недостаточным зарядом аккумулятора, проблемами с проводкой (обрывы или короткие замыкания) или ослаблением ремня генератора. В любом случае, эту проблему также следует решить.
5. Лампочка Чек Энджин является наиболее тревожным сигналом для водителя. При работающем двигателе этот индикатор указывает на неисправности в работе силового агрегата. Специалисты рекомендуют при появлении этого сигнала остановить автомобиль, заглушить двигатель и провести диагностику узлов и агрегатов.
6. Над описанным символом находится красный треугольник. Этот индикатор загорается при активации аварийной сигнализации.
7. Значок включенной фары указывает на работу дальнего света — он загорается, чтобы предупредить водителя о включении оптики. Если вам навстречу движется другой автомобиль, желательно отключить эту лампу.
8. Следующий знак в красном круге сигнализирует о недостаточном уровне тормозной жидкости в системе. Это может указывать на утечку. Движение при низком уровне тормозной жидкости крайне опасно, поэтому эту неисправность необходимо устранить как можно скорее.
9. Если на приборной панели горит символ горящей лампочки, это означает, что включены габаритные огни.
10. Кроме того, контрольный щиток оснащен указателем времени и кнопкой для его регулировки. На нем также отображается пробег автомобиля — как общий, так и суточный. Если у вас модель «десятка» с новым контрольным щитком, дисплей может быть узким.

На ВАЗ 2110 индикатор габаритов всегда загорается при включении этих огней.

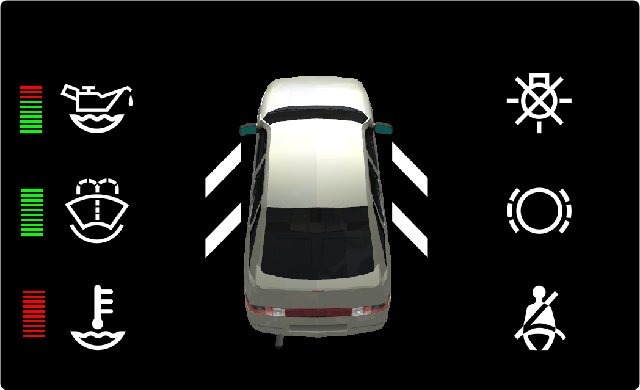

Дополнительная панель

Дополнительная панель располагается на торпеде, в центре центральной консоли:

1. Индикатор масла. Если он загорелся, водителю следует проверить уровень моторного масла.
2. Символ стеклоочистителей. Его активация указывает на недостаток жидкости для омывателя лобового стекла.
3. Еще один индикатор, который сигнализирует о слишком высокой температуре охлаждающей жидкости, что может указывать на перегрев двигателя.
4. Значок с перечеркнутой лампой и стрелкой. Если этот символ светится, это означает, что габаритные огни или стоп-сигналы не функционируют.
5. Изображение колеса с тормозными колодками. Когда эта лампа начинает светиться, бортовой компьютер, скорее всего, предупреждает о необходимости проверки состояния тормозных колодок. Водителю следует провести их диагностику и заменить при необходимости.
6. Последний значок с изображением человека, пристегнутого ремнем безопасности, — это сигнал от ЭБУ о необходимости пристегнуть ремень.

Руководство по снятию и доработке

Если во время движения на приборной панели загораются индикаторы, это не всегда указывает на неисправность узлов автомобиля. Иногда проблема может заключаться в неисправности датчика, отвечающего за работу агрегата. Также возможны проблемы с проводкой или плохими контактами разъема. Поэтому не стоит сразу паниковать. В представленном ниже видео показан процесс тюнинга контрольного щитка автомобиля «десятка». Автор видео, proVAZ-2110, планировал изменить цвет спидометра и других индикаторов на белый, но не учел, что пластик на приборной панели изначально был желтым. В результате конечный результат не оправдал ожиданий автора.

Многие автолюбители стремятся улучшить внешний вид салона своего автомобиля. Для этого достаточно снять накладку панели и заменить стандартные лампы на светодиоды. Такой подход позволит значительно увеличить яркость индикаторов. Если есть желание, можно установить более современную европанель, которая преобразит интерьер «десятки». Если вы хотите сделать тюнинг только контрольного щитка, можно просто обновить накладку.

Для выполнения этой процедуры вам понадобятся следующие шаги:

1. Сначала отключите бортовую сеть автомобиля, сняв минусовой провод с аккумулятора.
2. Затем демонтируйте панель, открутив все необходимые болты.
3. На следующем этапе снимите крепления панели управления с накладки. После этого можно извлечь контрольный щиток из гнезда. Далее демонтируйте стеклянную маску.
4. Отключите все колодки, подводящие к щитку.
5. Установите новую накладку на 2110. При необходимости замените стандартные лампочки на светодиоды. Сборку производите в обратном порядке.

При работе с электрикой следует проявлять осторожность. Повреждение даже одного провода при снятии или установке приборной панели может привести к серьезным последствиям, включая неработающие устройства на щитке. Например, владельцы «десяток» часто сталкиваются с проблемой неработающего спидометра, что обычно связано с проводкой. Поэтому будьте внимательны при работе с приборной панелью. Кроме того, после разборки щитка и снятия стрелок существует риск получения искаженных показаний.

https://youtube.com/watch?v=S8vaatJ0Ugk

Видео «Как выглядит тюнинг приборной панели»

Посмотрите видео ниже, чтобы увидеть, как выглядит итог тюнинга контрольного щитка на российском автомобиле «десятка» (автор ролика — Avtor85).

ВАЗ 2110 тюнинг щитка приборов

Сравнение приборных панелей старого и нового образца

Приборные панели автомобилей «Десятка» (модели ВАЗ-2105, ВАЗ-2106 и их модификации) претерпели значительные изменения с момента своего появления в 1970-х годах до начала 2000-х. Они позволяют не только оценить эволюцию дизайна и функциональности, но и понять, как менялись требования водителей и технологии производства.

Старые приборные панели, как правило, имели более простую и утилитарную конструкцию. Они были выполнены из недорогих материалов, таких как пластик, и отличались минималистичным дизайном. На таких панелях размещались основные индикаторы: спидометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости. Все приборы имели аналоговые шкалы, что придавало им определённый шарм, но в то же время ограничивало точность отображаемых данных. Например, стрелка спидометра могла колебаться, что затрудняло точное считывание скорости.

В отличие от старых моделей, новые приборные панели «Десятки» стали более современными и функциональными. Они получили более сложные и информативные дисплеи, которые могут отображать не только основные параметры, но и дополнительные данные, такие как расход топлива, пробег, а также предупреждения о неисправностях. В новых моделях также начали использоваться цифровые индикаторы, что позволило повысить точность считывания информации и улучшить восприятие данных водителем.

Одним из значительных изменений стало использование более качественных материалов и улучшение общей эргономики. Новые панели имеют более продуманный дизайн, который обеспечивает удобный доступ к основным функциям автомобиля. Кнопки и переключатели стали более интуитивно понятными, а их расположение — логичным. Это значительно улучшает комфорт водителя, особенно в условиях городского движения, когда важно быстро реагировать на изменения.

Также стоит отметить, что в новых моделях приборные панели стали более разнообразными по стилю и оформлению. Производители начали предлагать различные варианты отделки, что позволяет покупателям выбирать панель, соответствующую их индивидуальным предпочтениям. Это стало возможным благодаря внедрению новых технологий производства и дизайна, которые позволяют создавать более сложные и привлекательные элементы.

В заключение, показывает, как автомобильная промышленность адаптировалась к требованиям времени. Современные приборные панели не только более информативны и удобны, но и отражают общие тенденции в дизайне и технологиях, что делает вождение более комфортным и безопасным.

Частые неисправности и их диагностика

Панель приборов «Десятки», как и любая другая, может сталкиваться с различными неисправностями, которые могут повлиять на ее функциональность и точность отображаемых данных. Знание о частых неисправностях и способах их диагностики поможет водителю не только избежать неприятных ситуаций на дороге, но и сэкономить время и деньги на ремонте.

Одной из самых распространенных проблем является неисправность указателя уровня топлива. Если стрелка не поднимается или застревает на нуле, это может свидетельствовать о поломке датчика уровня топлива, который расположен в бензобаке. Для диагностики необходимо проверить проводку, идущую к датчику, а также сам датчик на предмет его работоспособности. В случае необходимости, его можно заменить, что не требует значительных затрат.

Еще одной частой неисправностью является сбой в работе спидометра. Если стрелка спидометра не реагирует на движение автомобиля или показывает неверные значения, это может быть связано с проблемами в датчике скорости или в проводке, соединяющей его с панелью приборов. Для диагностики следует проверить целостность проводов и соединений, а также протестировать сам датчик. В некоторых случаях может потребоваться его замена.

Не менее важной проблемой является неисправность тахометра. Если стрелка тахометра не поднимается или показывает постоянное значение, это может указывать на неисправность датчика оборотов двигателя. Для диагностики необходимо проверить проводку и сам датчик, а также убедиться в исправности блока управления двигателем, который отвечает за передачу данных на панель приборов.

Также стоит обратить внимание на индикаторы предупреждения, такие как лампочка давления масла или температуры охлаждающей жидкости. Если эти индикаторы загораются без видимой причины, это может указывать на проблемы с соответствующими датчиками или на наличие реальных неисправностей в системе. Важно не игнорировать такие сигналы, так как они могут свидетельствовать о серьезных проблемах, требующих немедленного вмешательства.

Для диагностики неисправностей панели приборов «Десятки» также можно использовать мультиметр, который поможет проверить напряжение на различных элементах панели и выявить возможные короткие замыкания или обрывы проводов. Кроме того, полезно иметь под рукой схему подключения панели, что значительно упростит процесс диагностики и ремонта.

В заключение, регулярная проверка и диагностика панели приборов помогут избежать серьезных проблем и обеспечат безопасность на дороге. Знание о возможных неисправностях и способах их устранения позволит водителю быть более уверенным в своем автомобиле и своевременно реагировать на возникающие проблемы.
