Панель приборов на Ладе Калине — важный инструмент, предоставляющий водителю информацию о состоянии автомобиля. В статье рассмотрим назначение индикаторов, основные неисправности и пошаговую инструкцию по демонтажу и ремонту панели. Эти знания помогут лучше понять работу автомобиля и сэкономить время и деньги на ремонте, выполняя некоторые операции самостоятельно.

Описание и расположение индикаторов и приборов на панели

Приборная панель предоставляет водителю важную информацию о состоянии автомобиля и скорости его движения.

Новичкам в мире автотранспорта стоит с первых дней ознакомиться с функциями сигнальных ламп.

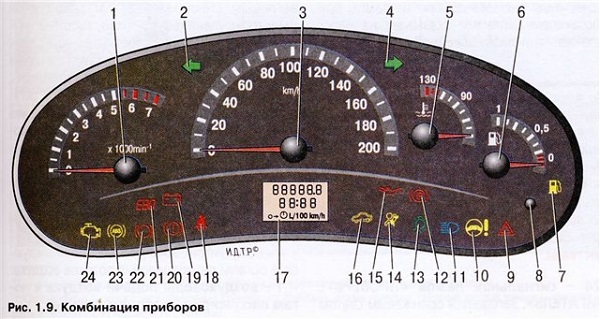

Предлагаем вашему вниманию описание приборной панели:

1 — тахометр — устройство, отображающее частоту вращения коленчатого вала;
2, 4 — указатели поворота, для левого и правого соответственно;
3 — спидометр, показывающий текущую скорость автомобиля;
5 — индикатор температуры охлаждающей жидкости;
6 — указатель уровня топлива в баке;
7 — сигнальная лампа, указывающая на резерв топлива;
8 — кнопка для сброса суточных показаний пробега;
9 — лампа, сигнализирующая о включении аварийной сигнализации, при которой мигают габаритные огни и поворотники, указывая на возможные неисправности;
10 — индикатор электроусилителя руля. Если он продолжает гореть после включения зажигания, это свидетельствует о неисправности ЭУР;
11 — индикатор дальнего света. Лампочка загорается при включении дальнего света;
12 — сигнализатор включенного ручного тормоза;
13 — индикатор наружного освещения;
14 — сигнализатор неисправности подушек безопасности;
15 — индикатор низкого давления масла в системе автомобиля;
16 — сигнализатор иммобилизатора;
17 — жидкристаллический экран, отображающий данные от бортового компьютера;
18 — индикатор неисправности ремней безопасности;
19 — лампочка, указывающая на зарядку аккумулятора;
20 — индикатор низкого уровня тормозной жидкости;
21 — лампочка электронного распределения тормозных сил, красный свет указывает на неисправность;
22 — сигнальная лампа износа тормозных колодок;
23 — индикатор системы антиблокировки тормозов (АБС);
24 — постоянно горящая оранжевая лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым цветом. Если все системы функционируют корректно, они гаснут через 1-2 секунды.

https://youtube.com/watch?v=YObsWXcZEJQ

Возможные неисправности

На приборной панели могут возникать следующие проблемы:

1. Не функционируют указатели уровня топлива или температуры. Это может быть связано с неисправностью датчиков или повреждением проводов.
2. При полном баке стрелка уровня топлива опускается до нуля.
3. Стрелка указателя уровня топлива движется рывками и часто падает в нулевое положение.
4. Индикатор резерва топлива не гаснет.
5. Если какие-либо индикаторы на приборной панели не светятся, это может быть вызвано сгоревшими лампочками, плохим контактом между патроном лампочки и печатной платой, окислением контактов, обрывом проводов или неисправностью датчика индикатора.
6. В случае, если спидометр не работает, причиной может быть гибкий вал привода прибора: недостаточно затянутые гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Сброс кодов ошибок на приборной панели Лада Калина

Интересные факты

Вот несколько интересных фактов о панели приборов на Ладе Калине:

1. Многофункциональность: Панель приборов на Ладе Калине включает в себя не только стандартные индикаторы скорости и оборотов двигателя, но и дополнительные функции, такие как бортовой компьютер, который может отображать информацию о расходе топлива, пробеге и даже диагностические коды ошибок. Это делает её более информативной и удобной для водителя.

2. Легкость замены: Одним из преимуществ панели приборов на Ладе Калине является её относительная простота в замене. Многие автовладельцы могут самостоятельно снять и установить панель, не прибегая к помощи специалистов. Это позволяет сэкономить деньги на ремонте и дает возможность лучше понять устройство автомобиля.

3. Проблемы с подсветкой: У владельцев Лады Калиной часто возникают проблемы с подсветкой панели приборов. Это может быть связано с перегоранием лампочек или проблемами с проводкой. Замена лампочек — это одна из самых распространенных процедур, которую автовладельцы выполняют самостоятельно, что делает процесс изучения и ремонта панели приборов особенно актуальным.

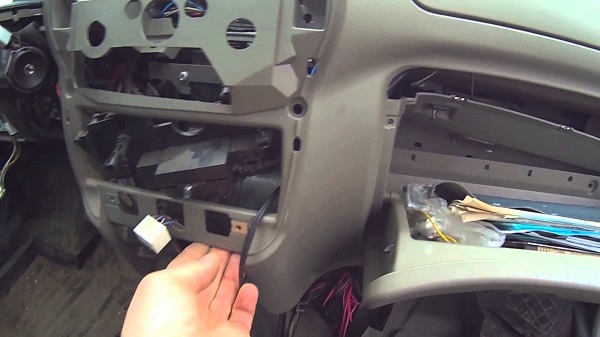

Инструкция по демонтажу и ремонту

Снятие панели приборов может понадобиться для проведения тюнинга, замены подсветки или выполнения ремонтных работ. Инструкцию по демонтажу панели приборов на Лада Калина можно найти в руководстве пользователя автомобиля.

Инструменты и материалы

Перед тем как приступить к разборке панели приборов Калина 2, важно подготовить следующие инструменты и материалы:

• комплект ключей;
• крестовую и плоскую отвертку;
• новые детали и лампочки для замены.

Перед началом работы обязательно отключите питание автомобиля, сняв минусовую клемму с аккумулятора.

Алгоритм действий

Процесс разборки включает в себя следующие этапы:

1. С помощью крестовой отвертки необходимо открутить два самореза.
2. Затем следует аккуратно снять накладку с панели приборов.
3. На следующем шаге нужно освободить пружинные фиксаторы.
4. После этого, выкрутив два винта, следует потянуть панель на себя.
5. Фиксатор, который удерживает колодку, нужно поддеть плоской отверткой и повернуть.
6. Далее необходимо отсоединить разъемы с проводами, после чего можно без труда снять приборную панель.
7. Чтобы убрать стекло с щитка приборов, нужно отщелкнуть пластиковые фиксаторы.

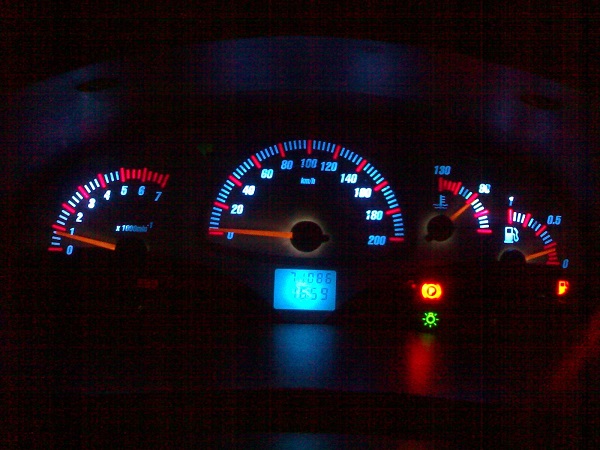

После того как панель будет демонтирована, можно заменить неисправные детали и лампочки подсветки. Если светодиодные сигнализаторы на Лада Калине перегорели, их замена невозможна, так как они впаяны в плату. В таком случае потребуется полная замена панели приборов Лада Калина 2. Сборка приборной панели осуществляется в обратном порядке.

Таким образом, обладая знаниями о том, как разобрать панель на Калине, можно самостоятельно провести ее ремонт, если не функционирует подсветка или сигнальные лампочки.

Видео «Замена лампочек на Лада Калина»

В данном видео показано, как выполнить замену лампочек на приборной панели (автор ролика — IB Channel).

Замена лампочек на панеле приборов Лады Калина

Советы по уходу за панелью приборов

Панель приборов в автомобиле Лада Калина – это не только важный элемент управления, но и часть интерьера, которая требует должного ухода. Правильное обращение с панелью поможет сохранить ее внешний вид и функциональность на долгие годы. Вот несколько советов, которые помогут вам ухаживать за панелью приборов.

1. Регулярная чистка

Для поддержания панели в чистоте рекомендуется регулярно протирать ее мягкой, слегка влажной тканью. Используйте специальные средства для ухода за автомобилем, которые не содержат агрессивных химикатов. Избегайте абразивных материалов, которые могут поцарапать поверхность.

2. Защита от солнечных лучей

Ультрафиолетовые лучи могут негативно сказаться на пластике панели, вызывая выцветание и трещины. Чтобы избежать этого, старайтесь паркуйте автомобиль в тени или используйте солнцезащитные экраны. Также можно применять специальные защитные спреи, которые создают барьер от UV-излучения.

3. Устранение загрязнений

Если на панели появились пятна от напитков или других веществ, их следует удалить как можно быстрее. Для этого используйте мягкие моющие средства, которые подходят для пластика. Наносите средство на ткань, а не непосредственно на панель, чтобы избежать избыточного увлажнения.

4. Проверка креплений и элементов

Регулярно проверяйте крепления панели и состояние всех элементов, таких как кнопки и переключатели. Если вы заметили, что что-то начинает люфтить или работает некорректно, лучше сразу обратиться к специалисту или произвести ремонт самостоятельно, если у вас есть соответствующий опыт.

5. Избегайте резких температурных перепадов

Резкие изменения температуры могут привести к деформации и повреждению панели. Старайтесь не оставлять автомобиль на морозе или под палящим солнцем на длительное время. Если вы планируете длительную стоянку, лучше всего использовать чехлы для защиты от внешних факторов.

6. Использование защитных чехлов

Если вы хотите максимально продлить срок службы панели, рассмотрите возможность использования защитных чехлов. Они не только защитят от загрязнений, но и помогут избежать механических повреждений. Выбирайте чехлы, которые легко снимаются и стираются.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы панели приборов на вашей Ладе Калине и сохранить ее в идеальном состоянии. Уход за автомобилем – это не только забота о его внешнем виде, но и о безопасности и комфорте во время вождения.

Обновление и модернизация панели приборов

Панель приборов на Ладе Калине играет ключевую роль в информировании водителя о состоянии автомобиля. Однако со временем может возникнуть необходимость в её обновлении или модернизации. Это может быть связано как с желанием улучшить функциональность, так и с эстетическими предпочтениями. В этом разделе мы рассмотрим основные аспекты, связанные с обновлением и модернизацией панели приборов.

Причины обновления панели приборов

Существует несколько причин, по которым владельцы Лады Калини могут задуматься об обновлении панели приборов:

• Устаревший дизайн: Современные автомобили часто оснащаются более современными и стильными панелями, которые могут значительно улучшить интерьер автомобиля.
• Неисправности: Если некоторые приборы на панели перестали работать, это может быть поводом для замены всей панели или её отдельных элементов.
• Дополнительные функции: Установка панелей с расширенными функциями, такими как бортовой компьютер, может повысить удобство эксплуатации автомобиля.

Выбор новой панели приборов

При выборе новой панели приборов важно учитывать несколько факторов:

• Совместимость: Убедитесь, что новая панель совместима с вашей моделью Лады Калини. Это касается как размеров, так и электрических соединений.
• Функциональность: Определите, какие функции вам необходимы. Например, наличие тахометра, одометра, датчиков температуры и давления масла.
• Дизайн: Выберите стиль, который будет гармонировать с интерьером вашего автомобиля. Это может быть как классический, так и более современный вид.

Процесс замены панели приборов

Замена панели приборов — это процесс, который можно выполнить самостоятельно, если следовать определённым шагам:

1. Подготовка: Отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники.
2. Снятие старой панели: Используйте отвертку, чтобы аккуратно снять обшивку вокруг панели. Затем открутите крепления и отсоедините электрические разъёмы.
3. Установка новой панели: Подключите все необходимые разъёмы к новой панели, установите её на место и закрепите крепления.
4. Проверка: Включите аккумулятор и проверьте работу всех приборов на новой панели. Убедитесь, что все функции работают корректно.

Дополнительные советы

При модернизации панели приборов стоит учитывать следующие рекомендации:

• Качество материалов: Выбирайте панели, изготовленные из качественных и долговечных материалов, чтобы избежать быстрого износа.
• Установка дополнительных датчиков: Если вы хотите расширить функциональность, рассмотрите возможность установки дополнительных датчиков, таких как датчики давления в шинах или температуры охлаждающей жидкости.
• Обратитесь к специалистам: Если вы не уверены в своих силах, лучше обратиться к профессионалам, которые помогут выполнить установку правильно и безопасно.

Обновление и модернизация панели приборов на Ладе Калине — это не только способ улучшить внешний вид автомобиля, но и повысить его функциональность. Следуя приведённым рекомендациям, вы сможете самостоятельно выполнить эту задачу и наслаждаться обновлённым интерьером своего автомобиля.

Часто задаваемые вопросы (FAQ) по панели приборов

Как проверить работоспособность панели приборов на Ладе Калине?

Для проверки работоспособности панели приборов необходимо выполнить несколько простых шагов. Во-первых, убедитесь, что ключ зажигания находится в положении «Включено». При этом все индикаторы на панели должны загореться на несколько секунд, что свидетельствует о том, что система работает. Если какие-либо индикаторы не загораются, это может указывать на неисправность.

Что делать, если индикаторы не работают?

Если индикаторы на панели приборов не работают, первым делом проверьте предохранители. На Ладе Калине предохранители находятся в блоке, расположенном под капотом и в салоне. Используйте схему предохранителей, чтобы найти нужный. Если предохранитель сгорел, замените его на новый с аналогичными характеристиками.

Если замена предохранителя не помогла, возможно, проблема кроется в самом приборном щитке или в проводке. В этом случае рекомендуется обратиться к специалисту для диагностики.

Как заменить лампочки на панели приборов?

Замена лампочек на панели приборов Лады Калине — это процесс, который можно выполнить самостоятельно. Для этого вам понадобятся отвертки, новые лампочки и немного терпения. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите обшивку панели, аккуратно открутив все крепления. После этого вы сможете получить доступ к задней части панели и заменить перегоревшие лампочки.

Не забудьте проверить, какие именно лампочки вам нужны, так как они могут различаться по типу и мощности в зависимости от модели автомобиля.

Как устранить проблемы с подсветкой панели приборов?

Если подсветка панели приборов не работает, это может быть связано с несколькими причинами. Во-первых, проверьте настройки яркости подсветки — возможно, она просто уменьшена до минимума. Если это не помогло, проверьте предохранители и лампочки, как описано выше.

Если все элементы в порядке, но подсветка все равно не работает, возможно, проблема в самом блоке управления или в проводке. В этом случае лучше обратиться к профессионалам для диагностики и ремонта.

Как очистить панель приборов от загрязнений?

Для очистки панели приборов используйте мягкую ткань и специальные средства для ухода за автомобилем. Избегайте агрессивных химикатов, которые могут повредить поверхность. Нанесите средство на ткань, а не на саму панель, чтобы избежать попадания жидкости в электронику. Аккуратно протрите панель, уделяя особое внимание местам, где скапливается пыль и грязь.

Как установить дополнительные приборы на панель?

Установка дополнительных приборов, таких как тахометр или манометр, требует предварительной подготовки. Вам понадобятся специальные крепления и проводка для подключения новых устройств. Сначала выберите место для установки, затем аккуратно просверлите отверстия для креплений. Подключите приборы к электросистеме автомобиля, следуя инструкциям производителя. После установки проверьте работоспособность новых приборов перед тем, как закрыть панель.
