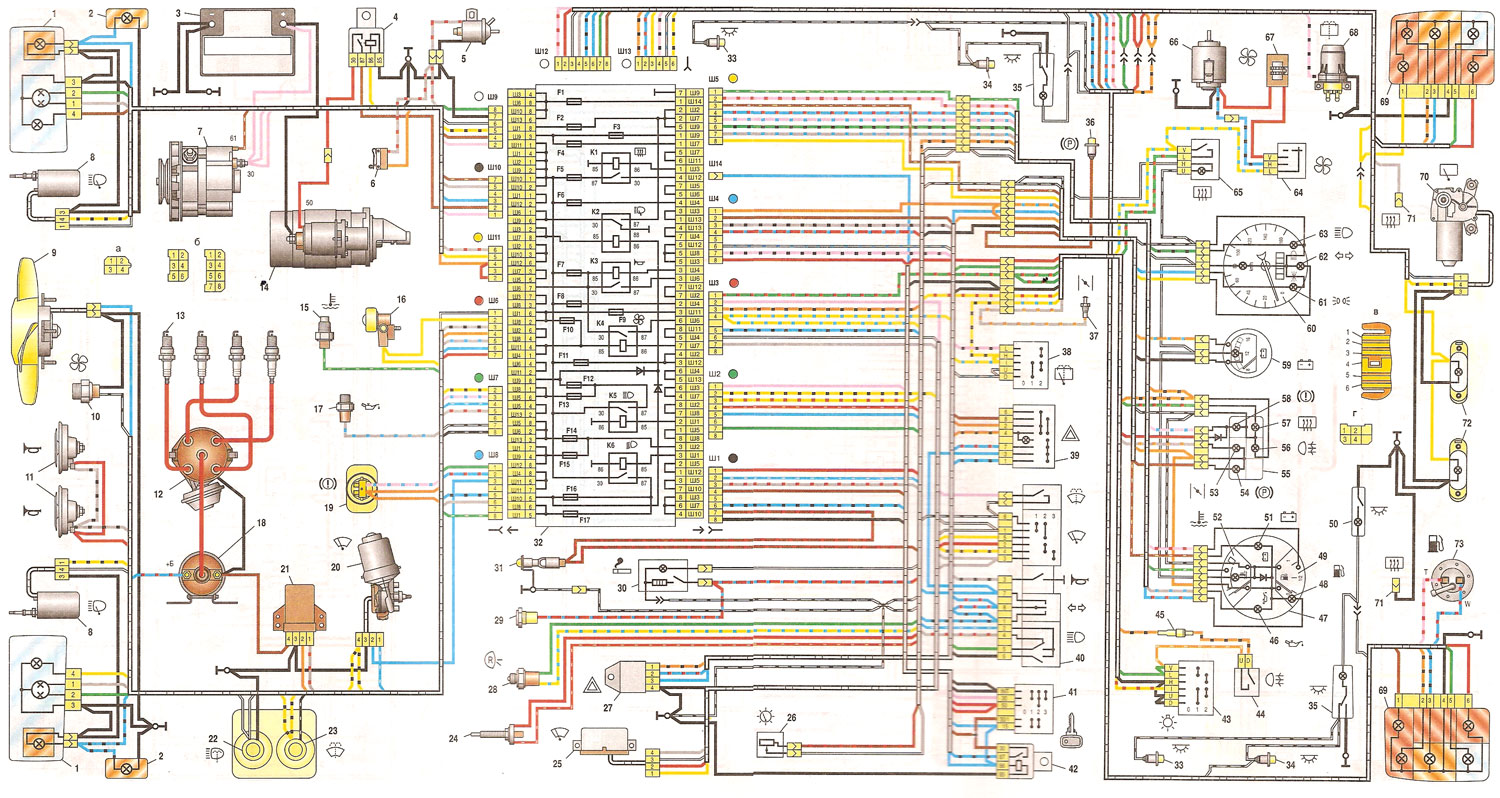

Электросхема автомобилей ВАЗ 2103, 2104, 21041 и 21043 обеспечивает правильную работу всех электрических систем, как инжекторных, так и карбюраторных. В статье рассмотрим особенности вазовской электропроводки, а также рекомендации по ее замене и диагностике. Знание структуры и принципов работы электросхемы поможет владельцам автомобилей ВАЗ избежать распространенных ошибок при ремонте и упростить обслуживание транспортного средства.
Что входит в электросхему?
Схема автомобилей ВАЗ 2103 и 21041, независимо от типа системы зажигания, включает в себя следующие компоненты:
- аккумулятор, минусовой вывод которого соединен с кузовом;
- стартер;
- реле регулятора;

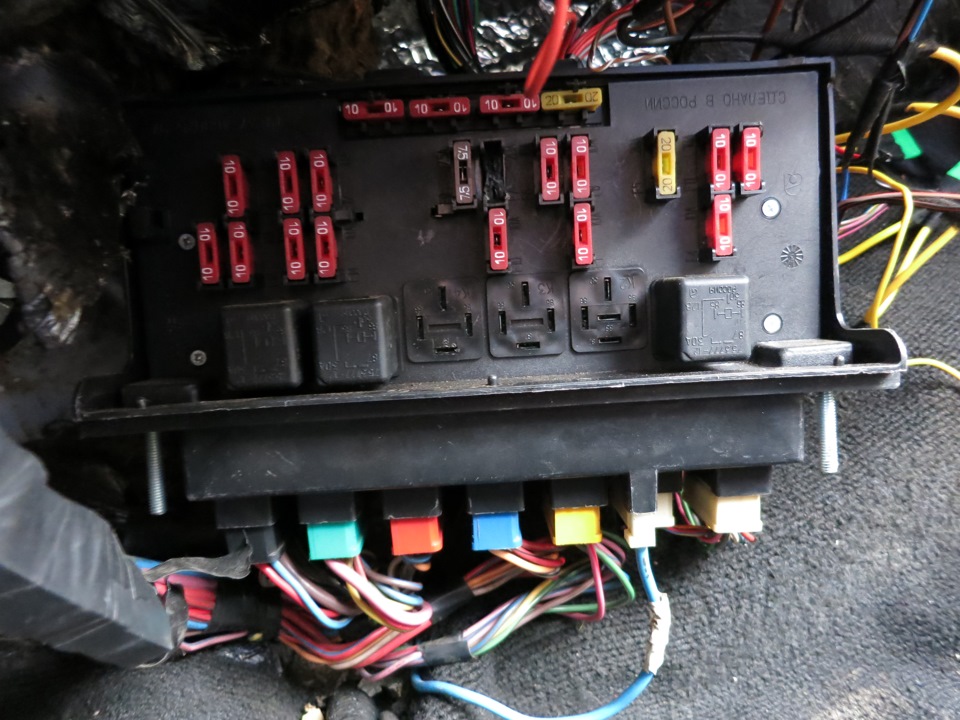

- блок предохранителей (БП), который защищает оборудование от коротких замыканий и перегрузок по напряжению;
- генератор, являющийся ключевым элементом электрической системы ВАЗ;
- выключатель зажигания.
На всех моделях ВАЗ минусовые выводы от электрических потребителей подключаются к массе, то есть к кузову автомобиля. Кузов служит отличным проводником. Что касается проводного соединения, то оно обеспечивается исключительно плюсовой проводкой. В приведенной выше схеме для ВАЗ 2104 и ВАЗ 2103 указаны все электрические цепи и обозначены все элементы, а ниже представлена таблица с описанием назначения каждого реле.
Признаки неработоспособности электросхемы
Электропроводка ВАЗ 2104 является уязвимым элементом, и часто возникают проблемы с ее работой. Поскольку производство автомобилей данной модели было остановлено много лет назад, владельцы ВАЗ с карбюраторными или инжекторными двигателями нередко сталкиваются с неисправностями в электрооборудовании. Если вы заметили, что электроника начала функционировать неправильно, важно провести диагностику схемы. Не забывайте, что перед началом любых работ по ремонту электропроводки необходимо отключить питание. Проверка работоспособности различных устройств осуществляется на основе анализа схемы.
Если вы обнаружили неполадки в электроцепи, ваше транспортное средство может находиться в одном из двух состояний:
Согласно мнению специалистов по ремонту проводки, первым шагом должно стать проверка выключателя зажигания, так как этот элемент отвечает за:
- управление всеми функциями системы зажигания;
- контроль сигнализации автомобиля (автор видео — Edward Deviatkin).
| Особенность ВАЗовской электропроводки | Проблема, которую она вызывает | Решение при замене |
|---|---|---|
| Тонкие провода | Перегрев, оплавление изоляции, падение напряжения, плохой контакт | Использование проводов большего сечения (например, 1.5 мм² вместо 0.75 мм²) |
| Некачественные клеммы и разъемы | Окисление, плохой контакт, искрение, обрывы цепи | Замена на качественные обжимные клеммы и герметичные разъемы |
| Отсутствие гофры и защиты | Перетирание изоляции, короткие замыкания, повреждение грызунами | Использование гофры, термоусадочной трубки, защитных кожухов |
| Недостаточное количество точек заземления | Нестабильная работа электрооборудования, помехи, «плавающие» неисправности | Добавление дополнительных точек заземления, очистка существующих |
| Сложная и запутанная схема | Трудности в диагностике, долгий поиск неисправностей | Использование цветных проводов, маркировка, создание собственной схемы |
| Отсутствие предохранителей на некоторых цепях | Повреждение оборудования при коротком замыкании, пожароопасность | Установка дополнительных предохранителей на незащищенные цепи |
| Старение изоляции | Растрескивание, осыпание, короткие замыкания | Полная замена жгутов проводов или отдельных участков с новой изоляцией |
| Неудобное расположение элементов | Затрудненный доступ для обслуживания и ремонта | Перенос элементов в более доступные места, использование удлинителей |
Интересные факты
Вот несколько интересных фактов о вазовской электропроводке и ее замене:
-
Уникальная схема электропроводки: Вазовские автомобили, особенно модели ВАЗ-2101 и ВАЗ-2106, имеют уникальную схему электропроводки, которая отличается простотой и доступностью. Это делает их популярными среди автолюбителей, которые предпочитают самостоятельно выполнять ремонт и замену проводки.
-
Проблемы с окислением: Одной из распространенных проблем вазовской электропроводки является окисление контактов, особенно в местах соединения проводов. Это может привести к плохому контакту и, как следствие, к сбоям в работе электрических систем. Регулярная проверка и очистка контактов могут значительно продлить срок службы проводки.
-
Совместимость с современными компонентами: При замене электропроводки на старых моделях ВАЗа многие автолюбители используют более современные материалы и компоненты, такие как проводка с лучшей изоляцией и предохранители нового образца. Это позволяет улучшить надежность и безопасность электрической системы автомобиля, а также снизить риск короткого замыкания.
Диагностика неисправностей
Если вы хотите проверить работоспособность всех компонентов электропроводки, следует выполнить ряд последовательных действий. В случае возникновения проблем с оборудованием, первым делом стоит удостовериться в исправности предохранителей, находящихся в блоке. Если предохранители в порядке, но, например, не функционирует освещение, необходимо проверить лампы. Если и с ними все в порядке, следует прозвонить проводку с помощью тестера.
Если автомобиль не заводится, выполните следующие шаги:
- В первую очередь проверьте аккумулятор. Полная разрядка может стать причиной невозможности запуска двигателя.
- Если аккумулятор заряжен, прозвоните цепь от катушки зажигания до генератора. Часто причиной проблем становятся обрывы проводов. При обнаружении обрывов в электропроводке необходимо заменить поврежденные провода. Если на контактах есть окисление, его нужно устранить, заменив или очистив контакты.
- Если катушка зажигания не выдает искру, двигатель не запустится. Для проверки наличия искры извлеките высоковольтный провод и поднесите его к массе, например, к кузову. В это время ваш помощник должен крутить стартер. При попытке запуска между проводом и массой должна появиться искра.
- Неполадки в работе двигателя и его невозможность запуска часто связаны с неисправными свечами зажигания. Нагар и налет на электродах могут препятствовать нормальной работе двигателя. Если слой налета слишком велик, искра не появится. Для решения этой проблемы необходимо очистить свечи; подробную инструкцию вы можете найти здесь.
Видео «Как произвести ремонт оптики на ВАЗ 2104?»
В представленном ниже видео вы сможете ознакомиться с тем, как проходит процесс на «четвертке» (автор материала — Борис Шумский).
Выбор материалов для замены проводки
При замене электропроводки в автомобилях ВАЗ важно правильно выбрать материалы, так как это напрямую влияет на безопасность и надежность электрической системы. Основные компоненты, которые необходимо учитывать при выборе, включают провода, изоляцию, соединительные элементы и предохранители.
Провода являются основным элементом электропроводки. Для автомобилей ВАЗ рекомендуется использовать медные провода, так как они обладают высокой проводимостью и гибкостью. Сечение проводов должно соответствовать нагрузке, которую они будут нести. Например, для освещения достаточно провода с сечением 0,5-1,0 мм², тогда как для питания стартера потребуется провод с сечением не менее 2,5 мм².
Изоляция проводов также играет важную роль. Она должна быть выполнена из качественного материала, устойчивого к высоким температурам и механическим повреждениям. Наиболее распространенными являются изоляционные материалы на основе ПВХ, которые обеспечивают хорошую защиту от влаги и химических веществ. При выборе изоляции стоит обратить внимание на ее термостойкость и устойчивость к ультрафиолетовому излучению.
Соединительные элементы должны обеспечивать надежный контакт и защиту от коррозии. Рекомендуется использовать разъемы и клеммы, выполненные из меди или латуни, так как они обладают хорошими проводниковыми свойствами. При соединении проводов важно использовать качественные обжимные инструменты, чтобы избежать ослабления контакта со временем.
Предохранители служат для защиты электрической цепи от перегрузок и коротких замыканий. При замене проводки необходимо убедиться, что предохранители соответствуют номинальной мощности подключаемых устройств. Важно также учитывать, что предохранители должны быть установлены в доступных местах для быстрого доступа в случае необходимости замены.
При выборе материалов для замены проводки в автомобилях ВАЗ важно учитывать не только технические характеристики, но и совместимость с существующими системами автомобиля. Рекомендуется использовать оригинальные или сертифицированные комплектующие, чтобы избежать проблем с электросистемой в будущем.
Советы по установке новой электропроводки
Установка новой электропроводки в автомобиле ВАЗ — это ответственный и важный процесс, который требует внимательности и знаний. Прежде чем приступить к замене, необходимо учесть несколько ключевых аспектов, чтобы обеспечить надежность и безопасность работы электрической системы.
1. Подбор материалов
При замене электропроводки важно использовать качественные материалы. Рекомендуется выбирать провода с медной жилой, так как они обладают высокой проводимостью и долговечностью. Также стоит обратить внимание на изоляцию: она должна быть термостойкой и устойчивой к механическим повреждениям. Не забудьте про соединительные элементы — клеммы и разъемы, которые также должны быть надежными и соответствовать стандартам.
2. Схема электропроводки
Перед началом работ обязательно ознакомьтесь со схемой электропроводки вашего автомобиля. Это поможет избежать ошибок при подключении проводов и обеспечит правильную работу всех систем. Схемы можно найти в технической документации или на специализированных форумах. Если у вас нет опыта, лучше всего воспользоваться услугами профессионалов, которые смогут выполнить работу качественно и без ошибок.
3. Подготовка к установке
Перед заменой проводки необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Также рекомендуется удалить старую проводку аккуратно, чтобы не повредить другие элементы автомобиля. Обратите внимание на крепления проводов — они могут быть прикреплены с помощью хомутов или специальных зажимов, которые также следует заменить на новые.
4. Установка новой проводки
При установке новой проводки следуйте схеме и старайтесь избегать перегибов и натяжений проводов. Каждый провод должен быть проложен так, чтобы исключить возможность его повреждения в процессе эксплуатации. Используйте специальные крепления для фиксации проводов, чтобы они не болтались и не терлись о металлические части автомобиля.
5. Проверка работоспособности
После завершения установки новой проводки обязательно проверьте работоспособность всех систем. Подключите аккумулятор и протестируйте освещение, сигнализацию, стеклоподъемники и другие электрические устройства. Если что-то не работает, проверьте соединения и целостность проводов. Важно убедиться, что все системы функционируют корректно, прежде чем завершить процесс замены.
6. Заключительные рекомендации
Не забывайте о регулярной проверке состояния электропроводки в будущем. Периодическая диагностика поможет выявить возможные проблемы на ранних стадиях и избежать серьезных поломок. Также стоит учитывать, что замена электропроводки — это не только технический процесс, но и возможность улучшить электрическую систему автомобиля, добавив новые функции или улучшив существующие.
Обзор популярных модификаций электропроводки для автомобилей ВАЗ
Электропроводка ВАЗ 2101-2107
Модели ВАЗ 2101-2107, известные также как «копейки», имеют достаточно простую и надежную электропроводку. Основные элементы системы включают в себя генератор, стартер, аккумулятор, предохранители и реле. Электропроводка в этих автомобилях выполнена из медных проводов, что обеспечивает хорошую проводимость, но требует регулярного контроля состояния из-за возможной коррозии.
Электропроводка ВАЗ 2108-2115
С переходом к более современным моделям, таким как ВАЗ 2108-2115, электропроводка стала более сложной. Здесь используются более тонкие провода и множество дополнительных элементов, таких как датчики и блоки управления. В этих автомобилях также наблюдается увеличение количества предохранителей и реле, что позволяет улучшить защиту электрической системы от коротких замыканий и перегрузок.
Электропроводка ВАЗ 2116-2172
Современные модели ВАЗ, такие как 2116-2172, имеют еще более сложную электропроводку, включающую в себя множество электронных систем. Здесь используются многожильные провода, что обеспечивает большую гибкость и устойчивость к механическим повреждениям. В этих автомобилях также внедрены системы ABS, подушки безопасности и другие современные технологии, что требует более тщательной проработки схемы электропроводки.
Проблемы и замена электропроводки
Среди распространенных проблем с электропроводкой автомобилей ВАЗ можно выделить: перегорание предохранителей, обрывы проводов, коррозия контактов и плохие соединения. Эти проблемы могут привести к сбоям в работе электрооборудования, что требует своевременной диагностики и ремонта.
Замена электропроводки может быть необходима в случае серьезных повреждений или при модернизации автомобиля. Процесс замены включает в себя демонтаж старой проводки, проверку всех соединений и установку новой проводки с учетом всех требований и стандартов. Важно также правильно подключить все элементы системы, чтобы избежать дальнейших проблем.
Заключение
Электропроводка автомобилей ВАЗ имеет свои особенности в зависимости от модели и года выпуска. Понимание этих особенностей поможет владельцам автомобилей своевременно выявлять и устранять проблемы, а также проводить качественную замену проводки при необходимости.
