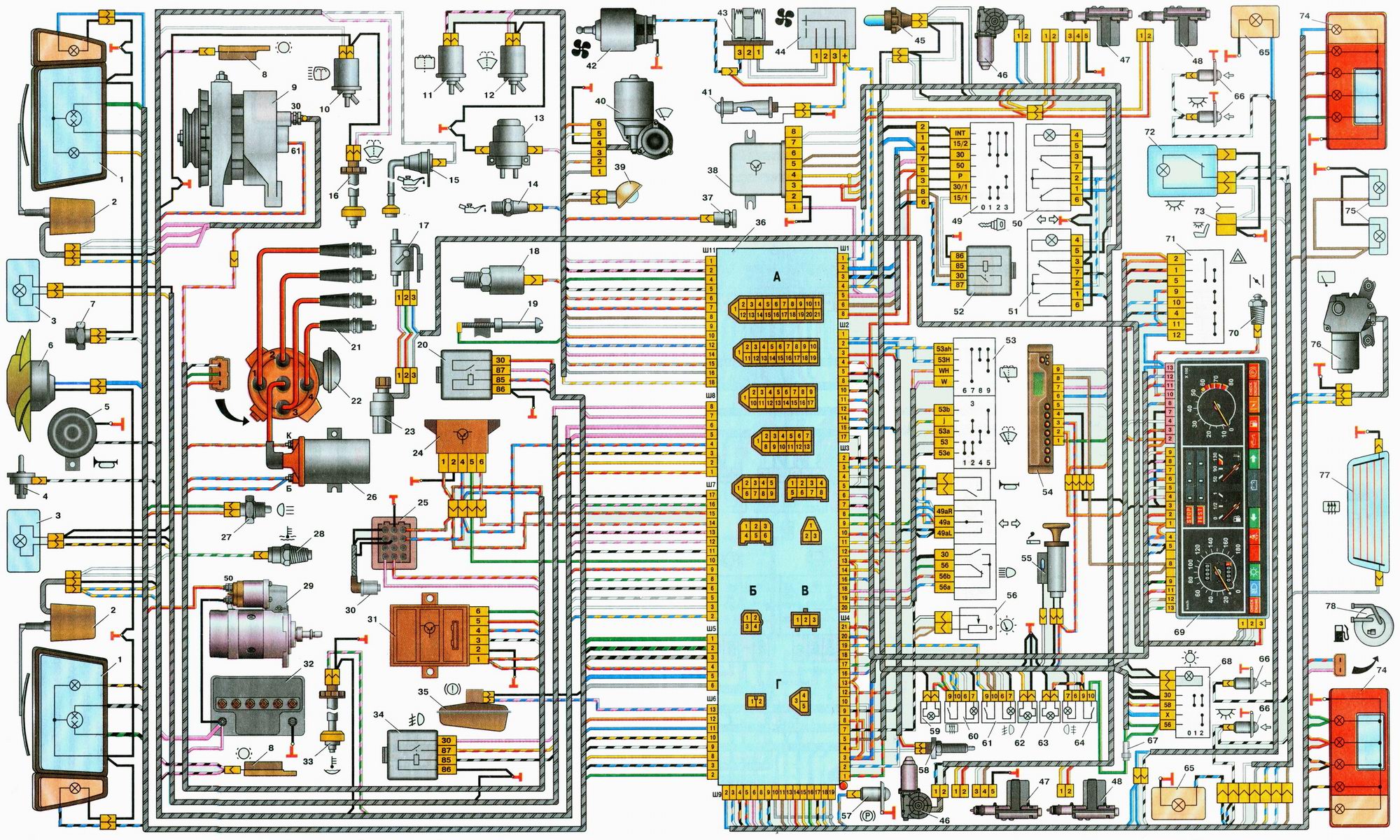

Электропроводка — ключевая система автомобиля ВАЗ 2109, обеспечивающая функционирование электрических компонентов. В статье рассмотрим схему электропроводки «Девятки», что поможет владельцам понять устройство автомобиля и выявить неисправности. Вы узнаете, как заменить проводку, какие признаки указывают на ее неисправность и как диагностировать поломки. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим самостоятельно заботиться о своем автомобиле.
Признаки неисправностей
Существует несколько состояний электропроводки автомобиля, при которых владельцы ВАЗ 2109 начинают искать причины неисправностей:
- Автомобиль не выполняет свою основную функцию, то есть не может двигаться. Это может быть связано с повреждением самой машины или с неисправностью одного из ключевых узлов.
- Автомобиль может передвигаться, но при этом системы иногда работают некорректно или дают сбои.
Если при попытке запустить двигатель у водителя ничего не получается, но топливо поступает в инжектор или карбюратор, скорее всего, проблема кроется в проводке:
- Если автомобиль оснащен карбюратором, в первую очередь стоит проверить жгут высоковольтных проводов. Также полезно провести диагностику трамблера и катушки зажигания. Не лишним будет проверить проводку под капотом.
- В случае с инжектором основной причиной неисправности часто оказывается электронная система управления двигателем. Если система не обрабатывает сигналы от датчиков и не может отправлять команды для других узлов, проблему следует искать именно в ней.
Как в карбюраторных, так и в инжекторных моделях причиной неисправности электрооборудования часто становятся подгоревшие контакты, особенно в замке зажигания. Если замок зажигания или монтажный блок работают некорректно, это может привести к тому, что в салоне не будут функционировать лампы освещения. Кроме того, при неисправностях этих устройств может отказать в работе и другое электрооборудование, например, омыватели, вентиляторы, стеклоочистители и так далее.
Карбюраторный ДВС
Прежде чем обсудить неисправности карбюраторов и электрооборудования, давайте разберемся в принципе работы системы:
- Когда водитель включает зажигание, но не запускает двигатель, электричество подается через жгут высоковольтных проводов на клеммы двигателя, а на панели приборов загораются индикаторы.
- Затем стартер активирует вращение коленчатого вала и всей поршневой группы. В это время напряжение по жгуту высоковольтных проводов также запускает генератор, и панель продолжает функционировать.
- Далее, питание поступает на катушку зажигания, которая начинает генерировать импульсы. Эти импульсы передаются через жгут высоковольтных проводов к распределителю, а панель приборов продолжает свою работу.
- После этого коленчатый вал двигателя начинает вращать привод распределителя. Устройство замыкает контакты, передавая разряд по тому же жгуту к карбюратору. Панель приборов продолжает функционировать в штатном режиме.
| Элемент электропроводки | Описание | Возможные неисправности и их признаки |
|---|---|---|
| Аккумуляторная батарея (АКБ) | Источник питания для всех электрических систем автомобиля при выключенном двигателе и при запуске. | Не заводится автомобиль, тусклый свет фар, медленное вращение стартера. |
| Генератор | Вырабатывает электрический ток для питания систем автомобиля и зарядки АКБ при работающем двигателе. | Горит контрольная лампа АКБ на приборной панели, разряд АКБ, нестабильная работа электрооборудования. |
| Стартер | Электродвигатель, предназначенный для запуска двигателя внутреннего сгорания. | Не крутит стартер, щелчки при попытке запуска, медленное вращение стартера. |
| Замок зажигания | Переключатель, управляющий подачей питания на различные цепи автомобиля (стартер, зажигание, аксессуары). | Не включается зажигание, не заводится автомобиль, не работают некоторые электроприборы. |
| Блок предохранителей | Защищает электрические цепи от перегрузок и коротких замыканий. | Не работает отдельный электроприбор или группа приборов, перегоревший предохранитель. |
| Реле | Электромеханический переключатель, используемый для управления мощными потребителями тока (фары, стартер, вентилятор). | Не включается соответствующий потребитель, щелчки реле без срабатывания. |
| Система зажигания | Обеспечивает подачу искры на свечи зажигания в нужный момент для воспламенения топливовоздушной смеси. | Двигатель троит, не заводится, пропуски зажигания, потеря мощности. |
| Система освещения | Включает фары, габаритные огни, поворотники, стоп-сигналы, освещение салона. | Не горят фары/фонари, не работают поворотники, перегоревшие лампы. |
| Система стеклоочистителей | Обеспечивает очистку лобового и заднего стекол. | Не работают дворники, медленная работа, не возвращаются в исходное положение. |
| Система отопления и вентиляции | Включает вентилятор отопителя, регулятор температуры, заслонки. | Не работает вентилятор, слабый обдув, не регулируется температура. |
| Приборная панель | Отображает информацию о работе систем автомобиля (скорость, обороты, температура, уровень топлива). | Не работают отдельные приборы, не горит подсветка, ложные показания. |
| Датчики | Преобразуют физические параметры (температура, давление, скорость) в электрические сигналы для ЭБУ или приборов. | Неправильные показания приборов, некорректная работа двигателя, горящие контрольные лампы. |
| Проводка и разъемы | Соединительные элементы, обеспечивающие передачу электрического тока. | Обрывы проводов, окисление контактов, короткие замыкания, нестабильная работа электрооборудования. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ВАЗ 2109, которые могут быть полезны владельцам «Девятки»:
-
Универсальность схемы: Схема электропроводки ВАЗ 2109 была разработана с учетом возможности использования в различных модификациях автомобиля. Это означает, что многие элементы электрики, такие как генератор, стартер и фары, могут быть взаимозаменяемыми с другими моделями ВАЗ, что упрощает поиск запчастей и ремонт.
-
Простота диагностики: ВАЗ 2109 имеет достаточно простую и логичную схему электропроводки, что делает диагностику электрических проблем более доступной для владельцев. С помощью мультиметра и базовых знаний электротехники можно быстро выявить неисправности, такие как короткое замыкание или обрыв проводки.
-
Модификации и улучшения: Многие владельцы «Девятки» вносят изменения в электросистему, устанавливая дополнительные устройства, такие как усилители звука, светодиодные фары или системы сигнализации. Это требует понимания схемы электропроводки, чтобы избежать перегрузок и обеспечить правильную работу всех компонентов. Существует множество форумов и сообществ, где владельцы делятся своими наработками и советами по модернизации электрики.

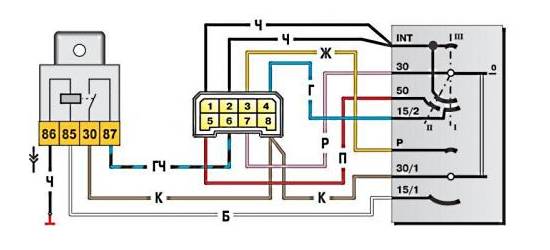

Классическое зажигание
Если у вас возникли трудности с запуском мотора на карбюраторе, стоит обратить внимание на диагностику следующих компонентов:
-
Проверьте электрическую проводку между катушкой и генератором. Убедитесь, что контакты не повреждены и не окислены. Иногда достаточно просто очистить их, но в некоторых случаях может потребоваться замена. Если состояние всей электрической цепи оставляет желать лучшего, возможно, стоит заменить провода.
-
Также необходимо провести диагностику системы зажигания. В первую очередь, проверьте наличие искры. Для этого аккуратно извлеките высоковольтный провод из трамблера и поднесите его к металлическим частям под капотом. При попытке запустить двигатель, поворачивая ключ в замке зажигания, из провода должна появиться искра. Если искры нет, это может указывать на неисправность катушки, которую нужно либо отремонтировать, либо заменить.
-
Кроме того, стоит проверить состояние свечей зажигания. Если высоковольтные провода в жгуте выглядят изношенными, возможно, их также следует заменить. Не забудьте провести диагностику внутреннего бегунка и самих свечей карбюратора (автор видео — MR. Boroda).
Электронное зажигание
ВАЗ 2109 может быть оборудован электронным, то есть бесконтактным коммутатором, который устанавливается между катушкой зажигания и распределителем. Эта электронная система предназначена для улучшения качества искры, особенно когда двигатель работает на обедненной топливной смеси. Если вы заметили, что импульс слишком слабый или отсутствует вовсе, это можно проверить при тестировании искры, и в таком случае рекомендуется заменить коммутатор. Если установка нового устройства не устранила проблему, возможно, потребуется частично или полностью заменить электропроводку. Существует вероятность, что сопротивление в цепи слишком высокое, что приводит к недостаточной искре.
Инжекторный мотор
Инжекторы имеют отличия от ранее упомянутых двигателей внутреннего сгорания благодаря наличию множества электронных компонентов. В случае неисправности инжектора проблемы чаще всего связаны с работой датчиков или состоянием проводки.
Для точного определения причины неисправности инжектора следует выполнить следующие действия:
- сначала отсоедините кабель от датчика;
- затем с помощью омметра измерьте уровень сопротивления;
- после этого сравните полученные результаты с данными, указанными в таблице в руководстве по эксплуатации автомобиля.
Вывод
Знание особенностей ВАЗ 2109 значительно ускорит процесс обнаружения неисправностей. Эти знания не только позволят вам точно определить возникшие ошибки, но и помогут оперативно справиться с проблемой, если она возникнет во время поездки.
Видео «Интерактивная схема проводки 2109»
На видео представлена подробная интерактивная схема ВАЗ 2109 (автор — Александр Вахтеев).
Общие рекомендации по обслуживанию электропроводки
Обслуживание электропроводки автомобиля ВАЗ 2109 — это важный аспект, который напрямую влияет на безопасность и надежность работы всех электрических систем. Правильное обращение с электропроводкой поможет избежать многих проблем, связанных с неисправностями и короткими замыканиями. Ниже приведены общие рекомендации, которые помогут владельцам «Девятки» поддерживать электропроводку в исправном состоянии.
1. Регулярная проверка состояния проводов
Периодически осматривайте проводку на наличие повреждений, таких как трещины, обрывы или коррозия. Особое внимание уделяйте местам соединений и изоляции. Если вы заметили износ или повреждение, замените провод или изолируйте его с помощью специальной изоленты.
2. Чистка контактов
Контакты электрических соединений могут окисляться, что приводит к плохому контакту и, как следствие, к сбоям в работе систем. Регулярно очищайте контакты с помощью специального очистителя для электроники или мелкой наждачной бумаги. После очистки рекомендуется нанести на контакты защитный спрей для предотвращения окисления.
Читайте также:
3. Проверка предохранителей
Предохранители защищают электрические цепи от перегрузок и коротких замыканий. Регулярно проверяйте состояние предохранителей, особенно если вы заметили, что какая-либо электрическая система перестала работать. Заменяйте перегоревшие предохранители на новые, соответствующие по номиналу.
4. Обращение с электрическими компонентами
При замене или ремонте электрических компонентов, таких как стартер, генератор или аккумулятор, всегда отключайте аккумулятор, чтобы избежать короткого замыкания. Следуйте инструкциям производителя и используйте только качественные запчасти, чтобы избежать проблем в будущем.
5. Устранение влаги
Влага может стать причиной коррозии и коротких замыканий. Убедитесь, что все соединения и разъемы защищены от попадания влаги. Если вы заметили, что в каком-либо месте проводка намокла, немедленно высушите ее и обработайте антикоррозийным средством.
6. Использование качественной изоляции
При ремонте или замене проводов используйте качественную изоляцию. Это поможет предотвратить случайные замыкания и повысит надежность работы электрической системы. Изоляция должна быть устойчивой к высоким температурам и механическим повреждениям.
7. Профессиональная диагностика
Если вы не уверены в своих силах или столкнулись с серьезными проблемами в работе электросистем, лучше обратиться к профессионалам. Специалисты смогут провести полную диагностику и выявить скрытые неисправности, которые могут привести к более серьезным последствиям.
Следуя этим рекомендациям, владельцы ВАЗ 2109 смогут значительно продлить срок службы электропроводки и обеспечить надежную работу всех электрических систем автомобиля.
Частые ошибки при ремонте проводки
При ремонте электропроводки ВАЗ 2109 владельцы часто сталкиваются с рядом распространенных ошибок, которые могут привести к серьезным проблемам в работе автомобиля. Знание этих ошибок поможет избежать ненужных затрат времени и средств, а также обеспечит надежную работу электрической системы.
1. Неправильная диагностика неисправностей. Часто владельцы автомобилей пытаются самостоятельно определить причину неисправности, не имея достаточных знаний и опыта. Это может привести к замене исправных элементов и игнорированию реальных проблем. Рекомендуется использовать мультиметр для проверки целостности проводов и соединений, а также для измерения напряжения на различных участках цепи.
2. Использование неоригинальных или низкокачественных деталей. При замене проводки или отдельных элементов многие владельцы выбирают дешевые аналоги, которые могут не соответствовать стандартам качества. Это может привести к быстрому выходу из строя новых деталей и повторным затратам на ремонт. Лучше использовать оригинальные запчасти или проверенные аналоги от известных производителей.
3. Игнорирование схемы электропроводки. При выполнении ремонта многие владельцы не обращают внимания на схему электропроводки, что может привести к неправильному подключению проводов. Это, в свою очередь, может вызвать короткое замыкание или повреждение электрооборудования. Перед началом работ обязательно ознакомьтесь с электрической схемой вашего автомобиля, чтобы избежать ошибок.
4. Неправильная изоляция проводов. При ремонте проводки важно правильно изолировать соединения, чтобы избежать короткого замыкания. Использование некачественной изоляции или ее отсутствие может привести к серьезным последствиям. Рекомендуется использовать термоусадочные трубки или специальные изоленты, которые обеспечат надежную защиту соединений.
5. Пренебрежение проверкой контактов. Плохие контакты могут стать причиной множества проблем в электросистеме. Часто владельцы не проверяют состояние клемм и разъемов, что может привести к окислению и плохому контакту. Регулярная проверка и очистка контактов помогут избежать проблем с электропроводкой.
6. Неправильная прокладка проводов. При ремонте важно следить за тем, чтобы провода не были подвергнуты механическим повреждениям. Неправильная прокладка может привести к перетиранию проводов о металлические части автомобиля. Используйте специальные крепления и защитные гофры для обеспечения надежной прокладки проводки.
Избегая этих распространенных ошибок, владельцы ВАЗ 2109 смогут значительно упростить процесс ремонта электропроводки и обеспечить надежную работу всех электрических систем автомобиля. Помните, что качественный ремонт требует внимательности и аккуратности, а также знания основных принципов работы электросистемы вашего автомобиля.
Советы по модернизации электросистемы ВАЗ 2109
Модернизация электросистемы ВАЗ 2109 может значительно улучшить надежность и функциональность автомобиля. Рассмотрим несколько ключевых аспектов, которые помогут владельцам «Девятки» оптимизировать свою электропроводку.
1. Замена старых проводов
Первым шагом к модернизации является замена старых проводов на более качественные и современные. Используйте провода с медной жилой, которые обеспечивают лучшую проводимость и меньше подвержены коррозии. Обратите внимание на сечение проводов: для основных цепей лучше использовать провода с сечением от 1,5 до 2,5 мм².
2. Установка реле
Для повышения надежности работы электросистемы рекомендуется установить реле на основные нагрузки, такие как фары и вентиляторы. Это позволит снизить нагрузку на переключатели и проводку, что в свою очередь увеличит срок службы этих компонентов. Реле можно установить в удобном месте под капотом, а управление им осуществлять через штатные переключатели.
3. Обновление предохранителей
Проверьте состояние предохранителей и замените их на новые, если они имеют признаки износа или повреждения. Рассмотрите возможность установки предохранителей с более высоким номиналом для защиты новых компонентов, но не превышайте допустимые значения, указанные в документации.
4. Улучшение заземления
Качественное заземление – один из ключевых аспектов надежной работы электросистемы. Проверьте все соединения заземления и при необходимости замените старые провода на новые. Убедитесь, что все соединения надежно закреплены и защищены от коррозии.
5. Установка дополнительных источников питания
Если вы планируете устанавливать дополнительные электрооборудование, такие как усилители, дополнительные фары или системы сигнализации, стоит рассмотреть возможность установки дополнительного аккумулятора или конденсатора. Это поможет избежать перегрузки основной электросистемы и обеспечит стабильную работу всех устройств.
6. Использование качественных компонентов
При модернизации электросистемы важно использовать только качественные компоненты. Это касается не только проводов и предохранителей, но и всех соединений, разъемов и переключателей. Некачественные детали могут привести к перегреву, коротким замыканиям и другим проблемам.
7. Регулярное обслуживание
Не забывайте о регулярном обслуживании электросистемы. Периодически проверяйте состояние проводки, соединений и компонентов. Это поможет выявить и устранить проблемы до того, как они приведут к серьезным поломкам.
Следуя этим рекомендациям, владельцы ВАЗ 2109 смогут значительно улучшить надежность и функциональность своей электросистемы, что в конечном итоге повысит комфорт и безопасность эксплуатации автомобиля.
