Замок зажигания — ключевой элемент системы управления автомобилем, и его неисправности могут вызвать проблемы с запуском двигателя. В статье рассмотрим характерные неисправности замка зажигания на ВАЗ 2109 и предоставим пошаговую инструкцию по ремонту и замене. Эта информация будет полезна как опытным автолюбителям, так и новичкам, стремящимся самостоятельно устранить неполадки.

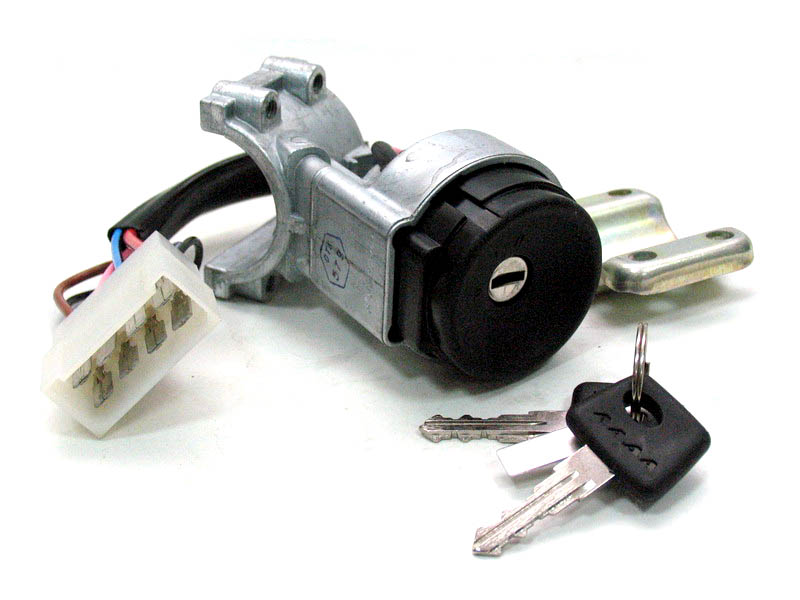

Устройство замка зажигания ВАЗ 2109

Замок зажигания встречается как в старом, так и в новом исполнении. В старой версии предусмотрено 4 положения, длинный ключ и реле. В новой модели реле отсутствует, ключ короче, а количество положений составляет 3.

Замок зажигания на ВАЗ 21099, как и на других автомобилях этой марки, выполняет две основные функции:

• механическую – обеспечивает блокировку руля без ключа;
• электрическую – замыкает контакты в зависимости от положения ключа.

Ваз 2109…, очень Важно при замене замка зажигания

Схема

Схема работы замка зажигания отображает положение ключа и может быть представлена в табличной форме:

Интересные факты

Вот несколько интересных фактов, связанных с устранением неисправностей замка зажигания на ВАЗ-2109 (или «Девятке»):

1. Механизм блокировки руля: Замок зажигания на «Девятке» не только отвечает за запуск двигателя, но и включает механизм блокировки руля. Это сделано для повышения безопасности автомобиля. Если замок зажигания неисправен, руль может заблокироваться, и это может вызвать затруднения при попытке завести машину.

2. Частая проблема с контактами: Одной из наиболее распространенных неисправностей замка зажигания является износ или окисление контактов. Это может привести к тому, что двигатель не будет запускаться или будут проблемы с электроникой. Регулярная проверка и очистка контактов могут значительно продлить срок службы замка.

3. Замена замка зажигания: Если замок зажигания полностью вышел из строя, его замена может быть выполнена самостоятельно. Для этого потребуется всего лишь несколько инструментов и немного времени. Однако важно помнить, что после замены замка необходимо перенастроить ключи, чтобы они соответствовали новому замку, что может потребовать обращения к специалисту.

Эти факты подчеркивают важность регулярного обслуживания замка зажигания и понимания его работы для успешного устранения неисправностей.

Характерные неисправности

Замок зажигания на ВАЗ 2109 выполняет две основные функции, поэтому неисправности можно разделить на механические и электрические. Наиболее часто проблемы возникают в режиме стартера:

1. Механическая неисправность может проявляться в заклинивании сердцевины замка, когда ключ невозможно провернуть в любом положении. В такой ситуации можно попробовать добавить немного силиконовой смазки внутрь замка. Если это не даст результата, потребуется снять замок зажигания и заменить его на новый.

2. Электрические неисправности могут возникать при определенных положениях ключа, когда нарушается целостность электросети в коммутаторе. Если контакт отсутствует, все компоненты системы перестанут функционировать. Если контакт есть, но замыкание происходит не в нужном месте, это может привести к короткому замыканию и перегреву замка зажигания. В результате он может оплавиться, и появится характерный запах (по информации автора видео — MAQS MAC).

https://youtube.com/watch?v=xmY6SUaEIfs

Инструкция по ремонту и замене

В большинстве случаев замок зажигания (ЗЗ) можно восстановить. Ремонт обычно включает замену сердцевины или контактной группы. Если после проведения ремонта проблема не исчезла, потребуется более серьезное вмешательство.

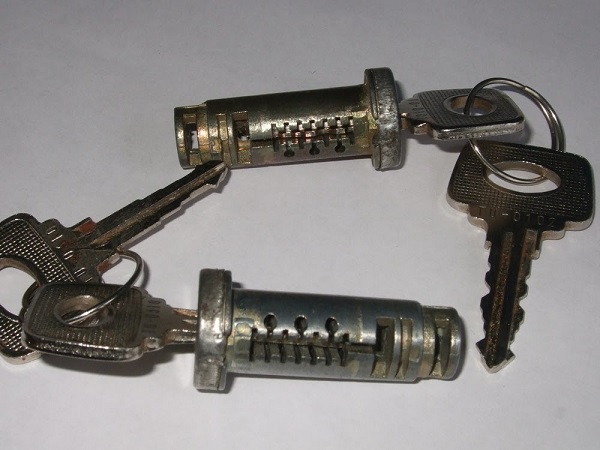

Процесс замены сердцевины на ВАЗ 2109 включает следующие шаги:

1. Сначала необходимо снять защитный кожух рулевой колонки, а также переключатели стеклоомывателя и поворотников.
2. Замок фиксируется с помощью винтов и крючковой защелки. При откручивании винтов могут возникнуть трудности, так как их головки могут быть срезаны. Для их удаления сначала стоит ослабить их ударами зубила, а затем выкрутить с помощью плоскогубцев. В некоторых случаях винты можно аккуратно высверлить.
3. Далее следует разъединить хомуты, освобождая их от зацепления.
4. Вытянув боковой штифт, можно извлечь сердцевину. Если это не удается, сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае, придется демонтировать весь узел.
5. На следующем этапе необходимо отсоединить разъем, штекер проводов и провод массы.
6. Отжав защелку, можно снять крышку и контактную группу.
7. Устанавливаем новую сердцевину и проверяем ее работу. При повороте ключа должны активироваться все функции.

Важно также проверить блокировку рулевого колеса. Если руль не блокируется при полном обороте, необходимо отрегулировать положение замка на колонке.

Процесс демонтажа ЗЗ на ВАЗ сводится к описанным выше шагам.

При выполнении данной процедуры следует учитывать несколько рекомендаций:

• Перед отключением контактов желательно пронумеровать их, чтобы избежать ошибок при повторном подключении.
• Если в конструкции контактной группы имеется стопорное кольцо, его следует сначала извлечь с помощью шила.

Зная устройство ВАЗ 2109 и обладая хотя бы минимальным опытом, можно самостоятельно выполнить ремонт, не обращаясь к специалистам. Это позволит существенно сэкономить на техническом обслуживании.

Видео «Замена ЗЗ»

В данном видео показан процесс восстановления замка зажигания на автомобиле ВАЗ 2109 (автор ролика — Виталий Рау).

Замена замка зажигания ВАЗ 2109

Советы по профилактике неисправностей замка зажигания

Замок зажигания – это один из ключевых элементов системы управления автомобилем, и его неисправности могут привести к серьезным проблемам с запуском двигателя. Чтобы избежать неприятностей, важно проводить регулярную профилактику и следовать нескольким простым рекомендациям.

1. Регулярная проверка состояния ключа: Ключ от замка зажигания должен быть в хорошем состоянии. Износ или повреждение ключа может привести к его заеданию в замке или невозможности поворота. Если вы заметили, что ключ начинает плохо работать, лучше заменить его заранее, чтобы избежать проблем в будущем.

2. Чистка замка зажигания: Пыль и грязь могут накапливаться внутри замка зажигания, что может привести к его заклиниванию. Рекомендуется периодически очищать замок с помощью специального аэрозоля для чистки замков или сжатого воздуха. Это поможет удалить загрязнения и улучшить работу механизма.

3. Проверка проводки: Неисправности в проводке, соединяющей замок зажигания с другими системами автомобиля, могут вызвать проблемы с запуском. Регулярно проверяйте состояние проводов на наличие повреждений, коррозии или обрывов. При необходимости замените поврежденные участки.

4. Использование качественного топлива: Некачественное топливо может привести к образованию отложений в системе зажигания, что в свою очередь может негативно сказаться на работе замка. Используйте только проверенные и качественные источники топлива, чтобы избежать проблем.

5. Проверка аккумулятора: Замок зажигания требует достаточного напряжения для корректной работы. Регулярно проверяйте состояние аккумулятора, его заряд и контакты. Слабый или разряженный аккумулятор может стать причиной проблем с запуском автомобиля.

6. Обращение к специалистам: Если вы заметили, что замок зажигания работает нестабильно или возникают другие проблемы, не откладывайте визит к специалисту. Профессиональная диагностика и ремонт помогут избежать более серьезных неисправностей в будущем.

Следуя этим простым советам, вы сможете значительно продлить срок службы замка зажигания вашего автомобиля и избежать неприятных ситуаций на дороге. Помните, что профилактика всегда проще и дешевле, чем ремонт!

Инструменты и материалы для ремонта

Для успешного устранения неисправностей замка зажигания на автомобиле ВАЗ-2109 (или «Девятка») необходимо подготовить определённый набор инструментов и материалов. Правильная подготовка позволит значительно упростить процесс ремонта и избежать лишних затрат времени.

Необходимые инструменты

• Набор ключей и головок: Для работы с креплениями замка зажигания вам понадобятся как обычные, так и торцевые ключи. Рекомендуется иметь набор с размерами от 8 до 13 мм.
• Отвертки: Плоские и крестовые отвертки различных размеров помогут вам открутить винты, удерживающие замок зажигания и его элементы.
• Плоскогубцы: Используются для снятия и установки различных зажимов и проводов, а также для работы с мелкими деталями.
• Мультиметр: Этот инструмент необходим для проверки электрических цепей и диагностики неисправностей. С его помощью можно измерить напряжение, сопротивление и целостность проводки.
• Кусачки: Понадобятся для обрезки проводов и снятия изоляции с проводов, если это потребуется.
• Ключ для снятия руля: В некоторых случаях может понадобиться специальный ключ для демонтажа руля, чтобы получить доступ к замку зажигания.

Материалы для ремонта

• Изолента: Используется для изоляции оголённых проводов и соединений, что предотвращает короткие замыкания.
• Клеммы и разъёмы: Если в процессе ремонта вы обнаружите повреждённые соединения, вам могут понадобиться новые клеммы и разъёмы для надёжного соединения проводов.
• Смазочные материалы: Специальные смазки помогут устранить заедание механизма замка зажигания и продлить срок его службы.
• Запасные части: В зависимости от выявленных неисправностей, может потребоваться замена отдельных элементов замка зажигания, таких как контактная группа или сам замок.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс ремонта замка зажигания вашей «Девятки». Не забывайте о безопасности: перед началом работ отключите аккумулятор, чтобы избежать случайных коротких замыканий и повреждений электрической системы автомобиля.

Часто задаваемые вопросы (FAQ) по замку зажигания

Каковы основные признаки неисправности замка зажигания?

Неисправности замка зажигания могут проявляться различными симптомами. Наиболее распространенные из них включают:

• Неисправность ключа: Если ключ не поворачивается в замке, это может указывать на износ ключа или повреждение самого замка.
• Проблемы с электроникой: Если при повороте ключа не загораются приборы на панели, это может свидетельствовать о проблемах с контактами или проводкой.
• Затрудненный запуск двигателя: Если двигатель не запускается, но стартер работает, возможно, проблема в замке зажигания, который не подает сигнал на систему зажигания.
• Зависание ключа: Если ключ застревает в замке, это может быть связано с механическими повреждениями или загрязнением замка.

Как проверить замок зажигания на работоспособность?

Для проверки замка зажигания вам понадобятся следующие инструменты: мультиметр, отвертка и, возможно, смазка для замков. Процесс проверки включает несколько этапов:

1. Проверка ключа: Убедитесь, что ключ не поврежден и правильно подходит к замку.
2. Визуальный осмотр: Проверьте замок на наличие видимых повреждений, трещин или загрязнений.
3. Проверка контактов: С помощью мультиметра проверьте целостность проводов и контактов, идущих от замка к системе зажигания.
4. Тестирование замка: Попробуйте повернуть ключ в замке и послушайте, есть ли щелчки или другие звуки, указывающие на работу механизма.

Что делать, если замок зажигания не работает?

Если вы обнаружили, что замок зажигания не работает, следуйте этим рекомендациям:

• Очистка замка: Попробуйте использовать аэрозольный очиститель для замков, чтобы удалить грязь и пыль.
• Смазка механизма: Нанесите специальную смазку для замков, чтобы улучшить работу механизма.
• Замена ключа: Если ключ поврежден, замените его на новый, чтобы исключить возможность неисправности из-за ключа.
• Обращение к специалисту: Если вышеуказанные действия не помогли, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта замка зажигания.

Как предотвратить неисправности замка зажигания?

Чтобы избежать проблем с замком зажигания в будущем, следуйте этим простым рекомендациям:

• Регулярная чистка: Периодически очищайте замок от грязи и пыли.
• Использование качественного ключа: Не используйте дубликаты низкого качества, так как они могут повредить замок.
• Своевременная замена: При первых признаках неисправности не откладывайте ремонт замка зажигания.
