Замок зажигания — ключевой элемент системы запуска двигателя автомобиля. Его неисправность может вызвать серьезные проблемы с эксплуатацией ВАЗ 2110. В статье рассмотрим случаи, когда требуется замена замка зажигания, как проверить его работоспособность и шаги для самостоятельной замены. Вы найдете схемы подключения проводов и видеоинструкцию, что поможет выполнить процедуру быстро и без лишних затрат.

Когда необходимо производить замену замка зажигания в авто?

Симптомы, указывающие на неисправности в работе инжекторной или карбюраторной модели ВАЗ 2110:

1. После запуска двигателя ключ в замке не возвращается в положение «II». Это свидетельствует о механической неисправности и износе личинки замка. Возможно, причина кроется в снижении упругости возвратной пружины. В таких случаях стартер и двигатель работают одновременно, что негативно сказывается на их функционировании. Данная проблема может привести к быстрому износу устройства, что в свою очередь потребует замены щеточного механизма.

2. Ключ не удается вставить в замок. Это может быть следствием повреждения внутренних компонентов устройства. Механические неисправности, как правило, не поддаются ремонту.

3. Внутри автомобиля наблюдаются сбои в работе электрооборудования. При повороте ключа в замке активируются определенные приборы и устройства, такие как фары, автомагнитола, система отопления и освещения. Если оборудование не реагирует на поворот ключа, но начинает работать при его движении в замке, стоит искать проблему в самом замке.

Все возможные неисправности можно условно разделить на две группы:

1. Механические повреждения. К ним относятся поломка личинки замка, неисправность блокирующего узла рулевой колонки, а также деформация ключа. Замок может заедать в активном положении, и если водитель пытается выключить двигатель, он не реагирует.

2. Электрические неисправности. Эти проблемы связаны с повышенным износом контактных элементов выключателя. В результате этого может произойти выход из строя электрической части замка.

Дмитрий Тронин в своем видео продемонстрировал пример неисправного выключателя зажигания на автомобиле ВАЗ.

Проблема с замком зажигания

Как проверить элементы на работоспособность?

Точное определение корректности работы замка зажигания возможно только при помощи диагностики с использованием мультиметра.

Руководство по подключению тестера и проверке выключателя:

1. В первую очередь необходимо снять все пластиковые панели, расположенные в салоне автомобиля вокруг рулевой колонки. Для этого подойдут отвертки, а в некоторых случаях могут понадобиться и гаечные ключи.
2. Далее потребуется мультиметр, с помощью которого следует провести диагностику выводных клемм в различных положениях ключа замка.
3. Согласно схеме подключения, при установке автоключа в положение «0» проверяется наличие напряжения. В этом состоянии рабочий ток должен поступать только на контакты под номерами 8 и 30, которые обозначены на замке.
4. Затем ключ переводится в положение «I». В этом режиме напряжение подается на некоторые электрические устройства, такие как габаритные огни, система обогрева заднего стекла и очистки лобового стекла, фары, поворотники, отопительный узел и прикуриватель. Если двигатель не прогрет, то печка работать не будет, активируется только вентилятор.
5. После этого ключ переводится в положение «II». В этом режиме напряжение подается на остальное электрооборудование, которое не было включено ранее.
6. Затем ключ прокручивается в режим «III». В этом положении напряжение поступает на контакт под номером 50, который отвечает за стартер. После этого ключ должен автоматически вернуться в положение «II» благодаря активации пружинного механизма внутри замка.

Канал «Автоэлектрика ВЧ» подробно освещает процесс диагностики выключателя зажигания в автомобилях ВАЗ.

https://youtube.com/watch?v=iESAe5E0tv0

Интересные факты

Вот несколько интересных фактов о замене замка зажигания на ВАЗ 2110:

1. Система безопасности: Замок зажигания на ВАЗ 2110 не только запускает двигатель, но и является частью системы безопасности автомобиля. При попытке несанкционированного доступа к автомобилю замок может заблокировать рулевое управление, что затрудняет угон.

2. Специфика конструкции: Замок зажигания ВАЗ 2110 имеет уникальную конструкцию, которая включает в себя несколько положений (выключенное, зажигание, старт). При замене важно правильно установить замок, чтобы все позиции работали корректно, иначе это может привести к проблемам с запуском.

3. Необходимые инструменты: Для замены замка зажигания на ВАЗ 2110 потребуется минимальный набор инструментов, включая отвертки и ключи. Однако важно помнить, что для снятия старого замка может понадобиться специальный инструмент для извлечения замка, что делает процесс более удобным и безопасным.

Какие инструменты понадобятся для снятия и замены устройства?

Замена замка зажигания требует предварительной подготовки инструментов:

• крестовая отвертка;
• гаечный ключ на 10 мм;
• отвертка с узким лезвием;
• молоток;
• плоскогубцы;
• зубило.

Как заменить замок зажигания на моделях ВАЗ 2110 с карбюратором и инжектором?

Заменить выключатель можно самостоятельно. Если есть желание, можно попробовать отремонтировать устройство, заменив личинку или контактные элементы.

Демонтаж старого замка зажигания

Чтобы снять устройство, необходимо выполнить следующие шаги:

1. Начните с демонтажа пластиковой облицовки в области рулевой колонки. Для этого открутите болты, которые удерживают пластиковые кожухи. Крепежные элементы находятся в нижней части, на нижней накладке.
2. Далее снимите подрулевое переключательное устройство, которое отвечает за включение поворотников.
3. Отсоедините колодку с проводами от выключательного устройства.
4. Затем необходимо удалить винты, фиксирующие замок на рулевой колонке. Для этого вам понадобится зубило. Установите острый край инструмента на шляпку винта под определенным углом. Убедитесь, что при ударах молотком винт прокручивается против часовой стрелки.
5. После того как вы ослабите затяжку, можно полностью открутить крепежные элементы с помощью пассатижей или просто пальцами.
6. Завершите процесс демонтажом старого замка.

Болты устанавливаются на узел только один раз. Это сделано для того, чтобы в случае попытки взлома злоумышленник не смог открутить устройство и угнать автомобиль. При установке нового замка обязательно используйте новые винты, что поможет предотвратить демонтаж выключателя с помощью обычного гаечного ключа.

Замена контактной группы

Процесс замены этой детали осуществляется следующим образом:

1. Сначала необходимо отключить клеммы от аккумулятора, чтобы обесточить устройство.
2. Затем снимается пластиковая накладка с рулевой колонки автомобиля.
3. После этого, выкрутив фиксирующие болты, следует снять облицовку с выключателя.
4. Далее отключается колодка с проводами, а также отсоединяются все контактные элементы от замка зажигания. Рекомендуется заранее промаркировать их, чтобы избежать трудностей при подключении новых контактов в будущем.
5. С помощью отвертки отсоединяются две защелки от устройства.
6. Затем производится демонтаж контактной части.
7. На её место устанавливается новая деталь.
8. Сборка выполняется в обратном порядке.

Канал «RazVAZ. Авто Советы. Приколы» подробно освещает важные моменты, которые следует учитывать при замене контактной части замка на ВАЗ 2110.

https://youtube.com/watch?v=cgdEyzK4-Pk

Как заменить личинку?

Если происходит замена элемента выключателя зажигания, следует также обновить соответствующие детали в замках дверей и багажника. В противном случае вам придется использовать разные ключи.

Алгоритм действий при замене личинки:

1. Процесс разборки облицовки и снятия выключателя описан ранее. После извлечения замка аккуратно уберите штифт, расположенный сбоку. Этот элемент удерживает личинку на месте. Для удобства штифт можно извлечь с помощью отвертки и молотка.
2. После удаления личинки установите новую деталь, следуя обратной последовательности действий.
3. Проверьте работоспособность замка. Также необходимо удостовериться в правильной регулировке блокировки руля при повороте. При необходимости выполните настройку. Сборка осуществляется в обратном порядке.
4. Далее следует заменить личинку в замке водительской двери. Для этого нужно извлечь солдатик блокировки устройства, что выполняется в салоне.
5. Снимите декоративную накладку ручки, предназначенной для открытия и закрытия двери изнутри. Под ней находятся болты, которые необходимо открутить. Затем ручка снимается с тяги.
6. Открутите саморезы, крепящие пластиковую накладку музыкальной колонки, и снимите облицовку.
7. С помощью отвертки с плоским лезвием подденьте фиксатор ручки стеклоподъемника и снимите его. Используя монтажную лопатку или аналогичный инструмент, аккуратно отсоедините пистоны пластиковой панели двери. Рекомендуется заранее запастись новыми фиксаторами, так как старые могут сломаться при снятии.
8. После демонтажа панели выполните замену личинки замка. Для этого отсоедините тягу, идущую к замку. С той стороны, где находится привод, подденьте элемент отверткой.
9. С помощью пассатижей отсоедините фиксатор личинки, затем извлеките эту деталь из двери. Установите новое устройство, а сборку остальных компонентов выполните в обратном порядке.
10. Замена личинки в замке багажного отсека проходит проще. Сначала снимите пластиковую обивку, чтобы получить полный доступ к внутреннему механизму замка.
11. Открутите винт, который фиксирует кнопку с личинкой к двери багажного отделения. Затем извлеките устройство в сборе. От выключателя отсоедините тяги и замените личинку на новую. Сборка демонтированных элементов выполняется в обратной последовательности.

Подробную информацию о замене личинки в замочном устройстве двери ВАЗ 2110 представил канал «В гараже у Сандро».

Замена личинки замка двери на ВАЗ 2110-2112, Лада Приора

Установка и подключение нового замка

Процесс установки осуществляется следующим образом:

1. Перед началом монтажа нового устройства ключ следует повернуть в первое положение. Это обеспечит правильное расположение запорного механизма на рулевой колонке. Когда ключ установлен в режим «I», язычок фиксирующего элемента будет скрыт.
2. В комплект нового замка входят специальные винты М6 длиной 20 мм. Эти крепежные элементы разработаны так, чтобы их головки срывались после затяжки. Поэтому необходимо использовать именно их, а не любые другие винты.
3. Крепежные элементы закручиваются до момента срыва головки.
4. К замку зажигания подключается разъем с проводами.
5. Проводится диагностика выключателя во всех режимах. Важно убедиться, что электрооборудование функционирует корректно, а ключ в механизме вращается без затруднений. Двигатель должен запускаться мгновенно и без сбоев.

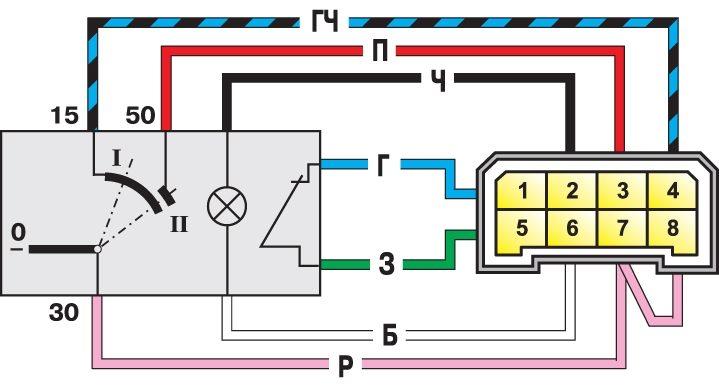

Схема подключения замка зажигания в ВАЗ-2110

При замене замка зажигания на автомобиле ВАЗ 2110 важно правильно подключить устройство согласно следующей схеме распиновки:

1. Первый контакт предназначен для подачи 12-вольтного питания на микрик контроллера ключа.
2. Этот элемент соединяется с массой, когда дверь водителя открыта.
3. Подключение осуществляется к контакту номер 50 на стартере, обеспечивая 12-вольтное питание.
4. Далее сигнал идет на элемент 15 после включения зажигания.
5. При вставленном ключе в выключатель, этот контакт подает 12 вольт на компонент номер 5 БСК.
6. Также подключается к системе подсветки личинки замка.
7. Контакт номер 30 соединяется с 12-вольтным питанием от аккумулятора.
8. Этот выход остается неиспользуемым.

Как выбрать хороший замок для ВАЗ 2110?

Признаки, которые помогут определить качественное устройство для «десятки»:

1. На корпусе замка имеется широкая голографическая наклейка. При попытке ее удалить она повреждается.
2. Оболочка устройства отличается ровными и аккуратными линиями, выполнена практически идеально.
3. Ключ, который вставляется внутрь, легко устанавливается и извлекается без каких-либо усилий.
4. Устройство продается в аккуратной и прочной упаковке.
5. Язычок блокировки руля имеет светлый цвет.

Как снять замок зажигания на ВАЗ-2110, если он заблокирован?

Если ваше устройство заблокировано, вы можете заменить его, следуя процедуре демонтажа специальной бирки:

1. Сначала открутите все крепежные элементы и отсоедините колодку от выключателя.
2. Слева от устройства находится фиксатор, на который нужно нажать.
3. Замок следует аккуратно извлечь. Полностью его демонтировать не удастся, поэтому вытяните его насколько возможно.
4. Справа от корпуса устройства расположена специальная бирка. На ней указано, что замок произведен в России, а также его номер.
5. Установите отвертку справа от бирки так, чтобы устройство приподнялось. Затем возьмите ударную отвертку или зубило. Пломба, находящаяся рядом с выключателем, должна быть демонтирована, для этого её нужно выбить.
6. После этого с помощью отвертки установите обратно блокиратор руля. Замок демонтируется и заменяется на новый.

Видео «Ремонт замка зажигания в автомобиле 2110»

Пользователь с ником Саня Киселев поделился подробностями о процессе ремонта выключателя на российском автомобиле «десятка».

РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

Советы по профилактике поломок замка зажигания

Замок зажигания – это один из ключевых элементов системы запуска автомобиля, и его исправная работа крайне важна для надежности транспортного средства. Чтобы избежать неприятностей, связанных с поломкой замка зажигания, следует учитывать несколько важных моментов.

Регулярная проверка состояния замка. Периодически осматривайте замок зажигания на наличие механических повреждений, трещин или износа. Если вы заметили, что ключ плохо входит в замок или вращается с трудом, это может быть первым признаком проблемы.

Использование качественного ключа. Не стоит использовать ключи, которые были изготовлены не по оригинальному образцу. Ключи, которые не подходят по размеру или форме, могут повредить механизм замка, что приведет к его поломке.

Своевременная смазка. Регулярно смазывайте замок зажигания специальными средствами, предназначенными для этого. Это поможет избежать заедания механизма и продлит срок службы замка. Используйте силиконовые или графитовые смазки, которые не будут attracting пыль и грязь.

Осторожность при использовании. Будьте внимательны при вставлении и извлечении ключа. Не применяйте чрезмерную силу, чтобы не повредить механизм. Если ключ заедает, лучше обратиться к специалисту, чем пытаться решить проблему самостоятельно.

Защита от влаги. Влага может негативно сказаться на работе замка зажигания. Если ваш автомобиль часто подвергается воздействию дождя или снега, рекомендуется использовать защитные средства, которые предотвратят попадание влаги внутрь замка.

Замена замка при первых признаках неисправности. Если вы заметили, что замок зажигания стал работать нестабильно, не откладывайте его замену. Чем раньше вы замените неисправный замок, тем меньше вероятность того, что это приведет к более серьезным проблемам с запуском автомобиля.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы замка зажигания вашего автомобиля ВАЗ 2110 и избежать неприятных ситуаций на дороге.

Частые ошибки при замене замка зажигания и как их избежать

Замена замка зажигания на ВАЗ 2110 может показаться простой задачей, однако, в процессе работы можно столкнуться с рядом распространенных ошибок. Чтобы избежать неприятностей и сделать замену максимально эффективной, важно знать о возможных проблемах и способах их предотвращения.

1. Неправильный выбор замка зажигания. Перед покупкой нового замка убедитесь, что он совместим с вашей моделью автомобиля. Используйте оригинальные запчасти или качественные аналоги, чтобы избежать проблем с установкой и работой замка.

2. Игнорирование инструкции по установке. Многие автовладельцы пренебрегают инструкциями, что может привести к неправильной установке. Всегда следуйте рекомендациям производителя, чтобы избежать ошибок. Если у вас нет инструкции, найдите ее в интернете или обратитесь к специалистам.

3. Неправильная работа с электроникой. При замене замка зажигания необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники автомобиля. Не забывайте об этом шаге, чтобы защитить систему автомобиля.

4. Неаккуратное обращение с ключами. При установке нового замка будьте осторожны с ключами. Если ключи не подходят или заедают, это может привести к повреждению замка. Убедитесь, что ключи легко входят и выходят из замка, прежде чем окончательно закрепить его.

5. Пренебрежение проверкой работоспособности. После установки нового замка обязательно проверьте его работоспособность. Убедитесь, что он открывает и закрывает зажигание, а также работает с системой иммобилайзера (если такая имеется). Это поможет избежать проблем в будущем.

6. Неправильная установка креплений. Убедитесь, что все крепления замка зажигания установлены правильно и надежно. Если замок будет плохо закреплен, это может привести к его быстрому износу или поломке.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при замене замка зажигания на ВАЗ 2110 и обеспечить надежную работу вашего автомобиля. Если у вас возникли сомнения или трудности, лучше обратиться к профессионалам, чтобы избежать дополнительных затрат на ремонт.

Обзор популярных моделей замков зажигания для ВАЗ 2110

Замок зажигания является важным элементом системы управления автомобилем ВАЗ 2110. Он отвечает за запуск двигателя и обеспечивает безопасность транспортного средства. На рынке представлено несколько моделей замков зажигания, которые могут быть установлены на ВАЗ 2110. Рассмотрим наиболее популярные из них.

1. Оригинальный замок зажигания ВАЗ 2110

Оригинальный замок зажигания, производимый заводом-изготовителем, отличается высоким качеством и надежностью. Он идеально подходит для данной модели автомобиля и обеспечивает долгий срок службы. Оригинальный замок имеет стандартный ключ и подходит для всех комплектаций ВАЗ 2110. Однако его стоимость может быть выше, чем у аналогов.

2. Замок зажигания от компании «Техноавтосервис»

Замки зажигания от компании «Техноавтосервис» являются хорошей альтернативой оригинальным моделям. Они изготавливаются с учетом всех особенностей конструкции ВАЗ 2110 и имеют положительные отзывы от автовладельцев. Эти замки часто предлагаются по более низкой цене, что делает их привлекательными для экономных покупателей.

3. Замок зажигания от компании «АвтоВАЗ»

Замки зажигания, производимые под маркой «АвтоВАЗ», также пользуются популярностью среди владельцев ВАЗ 2110. Они характеризуются хорошим качеством и доступной ценой. Эти замки могут быть как оригинальными, так и аналогами, что позволяет выбрать наиболее подходящий вариант в зависимости от бюджета.

4. Замок зажигания с дополнительной защитой

На рынке также представлены замки зажигания с дополнительными функциями безопасности, такими как иммобилайзеры или системы блокировки. Эти модели могут быть установлены на ВАЗ 2110 для повышения уровня защиты от угона. Однако стоит учитывать, что такие замки могут потребовать дополнительных затрат на установку и настройку.

При выборе замка зажигания для ВАЗ 2110 важно учитывать не только цену, но и качество, а также отзывы других автовладельцев. Рекомендуется обращаться к проверенным продавцам и производителям, чтобы избежать покупки некачественного товара. Также стоит обратить внимание на наличие гарантии на замок, что может свидетельствовать о его надежности.
