Замок зажигания — ключевой элемент системы электропитания автомобиля ВАЗ 2106, влияющий на безопасность и надежность транспортного средства. В статье рассмотрим процесс снятия и установки замка зажигания, а также схемы подключения проводов по цветам. Вы узнаете, как самостоятельно заменить замок, что сэкономит на услугах автосервиса и повысит ваши знания о конструкции автомобиля. Инструкции и фотографии помогут избежать распространенных ошибок и упростят процесс.

Строение и принцип работы замка зажигания ВАЗ 2106

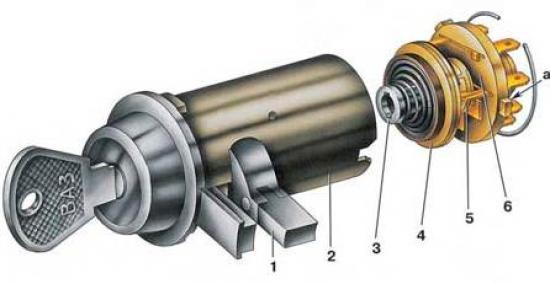

Электрическая схема нового замка зажигания для классических автомобилей включает в себя несколько ключевых компонентов:

1. Запорная консоль, выполненная в виде стержня. Это устройство в замке зажигания автомобиля предназначено для блокировки руля в отсутствие ключа в замочной скважине.
2. Корпус устройства. Он служит защитным элементом, который закрывает все составные части конструкции.
3. Вал. Этот элемент используется для вращения диска с контактами и втулкой, обеспечивая контакт между ними.
4. Контактный диск. Одна из двух основных частей контактного узла, на которой размещены пластины, по которым проходит ток при запуске двигателя поворотом ключа в замке.
5. Втулка. Основной компонент личинки замка.
6. Колодка с электрическими проводами, подключенными в определенной последовательности. Контактная группа этой колодки соединяется с системой зажигания автомобиля и предназначена для передачи сигнала к трамблеру через катушку.
7. Контактный выступ. Это проводник, который передает ток от устройства к стартеру.

К механизму устройства подключается множество электрических цепей, идущих от аккумулятора и соединяющихся со всеми электроприборами модели ВАЗ 2106. При повороте ключа в замке контакты проводки замыкаются, соединяя минусовую клемму батареи с катушкой. В результате этого напряжение проходит по проводам к замку зажигания, а через его контактную группу поступает на индукционную катушку. Затем ток возвращается к положительной клемме аккумулятора.

Когда ток проходит через катушку, в ней генерируется высоковольтное напряжение, необходимое для создания искры на свечах зажигания. Передача этого напряжения осуществляется по высоковольтным кабелям. Таким образом, ключ замка замыкает контактные элементы электрической цепи, что способствует запуску двигателя автомобиля.

Как снять замок зажигания?

Если необходимо заменить изделие, следует провести демонтаж, а также установить и подключить выводы проводки. В этом разделе вы найдете подробную инструкцию.

Пользователь Сандро поделился своими наблюдениями о процессе снятия и замены ЗЗ на классических моделях автомобилей ВАЗ.

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Интересные факты

Вот несколько интересных фактов о снятии и установке замка зажигания на ВАЗ 2106:

1. Схема подключения проводов: Замок зажигания на ВАЗ 2106 имеет несколько проводов, каждый из которых отвечает за определённую функцию, такую как питание стартера, освещение и приборную панель. Правильное подключение проводов критически важно для корректной работы системы. Схемы подключения можно найти в руководствах по ремонту или на специализированных форумах.

2. Безопасность и защита от угона: Установка нового замка зажигания может повысить безопасность автомобиля. Некоторые автовладельцы устанавливают замки с дополнительными функциями, такими как иммобилайзер, что затрудняет угон автомобиля. Это особенно актуально для старых моделей, таких как ВАЗ 2106, которые могут быть более уязвимыми.

3. Проблемы с замком зажигания: Часто причиной неисправностей замка зажигания являются износ или загрязнение контактов. Регулярная проверка и чистка замка могут продлить его срок службы. Если замок зажигания не поворачивается или заедает, это может быть связано с механическими повреждениями или неправильной установкой.

Эти факты помогут лучше понять процесс работы с замком зажигания на ВАЗ 2106 и его важность для общего состояния автомобиля.

Что понадобится?

Для подключения и соединения всех элементов устройства вам понадобится тот же инструмент, который использовался для его отключения. Процесс будет осуществляться почти в обратном порядке.

Алгоритм действий

Замена замка начинается с этапа демонтажа:

1. Прежде чем приступить к работе, необходимо отключить электричество в автомобиле. Для этого в моторном отсеке отсоедините отрицательную клемму от аккумулятора. Это действие поможет избежать короткого замыкания в электрических цепях, что может привести к повреждению электрооборудования автомобиля.
2. Если вы планируете самостоятельно заменить замок, вставьте ключ в специальное отверстие устройства и поверните его на 90 градусов. Это нужно для установки замка в положение 0. Данная операция позволяет штифту войти в секретный механизм замка зажигания, который отвечает за блокировку руля. В противном случае демонтаж будет невозможен.
3. Далее следует снять защитный кожух, который находится вокруг рулевой колонки. Для этого автовладелец должен открутить поочередно пять болтов, которые крепят верхнюю часть защитного пластика к нижней.
4. Осторожно удалите пластиковый кожух. Сначала снимите верхнюю часть, затем нижнюю.
5. Теперь необходимо выкрутить болты, которые крепят замок к автомобилю. Они расположены под пластиковой облицовкой в нижней части устройства. Всего два болта: один находится справа, другой — слева.
6. После этого отключите электрические цепи от контактной группы устройства.
7. Когда провода будут отсоединены, обратите внимание на кронштейн, который находится с левой стороны изделия. В нем есть плоская щель, куда нужно вставить шило или подготовленный гвоздь. Инструмент следует вдавить с усилием, чтобы активировать фиксатор.
8. Затем извлеките устройство из кронштейна, воспользовавшись отверткой с плоским лезвием. Подробности процесса снятия можно увидеть на фото.

При отключении замка зажигания на ВАЗ 2106 рекомендуется пометить все контакты, чтобы упростить последующее подключение.

Как установить замок зажигания?

При установке устройства необходимо тщательно подключить и соединить все контактные элементы изделия. Перед началом подключения следует установить замок.

Распиновка (схема) замка зажигания ВАЗ 2106

Для корректного выполнения замка 2106 необходимо ознакомиться с распиновкой устройства:

1. Положение 0 — контактные элементы под номерами 30 и 30/1. Эти компоненты предназначены для отключения питания. При переводе ключа в это положение система переходит в аварийный режим работы.
2. Режим I — контактные элементы 30/1-15 и 30-INT. Они используются для включения как наружного, так и внутреннего освещения, а также других устройств. К ним относятся система стеклоочистителей, электродвигатель омывателя, генератор, вентилятор отопителя, приборы на контрольной панели, поворотники, система зажигания и звуковые сигналы.
3. Положение II. В этом режиме активируются контактные элементы 30/1-15, 30-INT и 30-50. При повороте ключа в данное положение все устройства, работающие в режиме I, остаются включенными, за исключением генератора, контрольной панели и системы зажигания. Здесь происходит активация цепи стартера, что приводит к запуску двигателя.
4. Положение III. Это стояночный режим, при котором активируются только контактные элементы 30-INT и 30/1. Стартерная цепь отключается, а в работе остаются только освещение, стеклоочистители, электродвигатель омывателя и система охлаждения.

Также стоит упомянуть о цветовой классификации контактов:

• 30 — розовый контакт;
• INT — черный контакт, предназначенный для подключения габаритных огней и внешнего освещения;
• 30/1 — коричневый контакт;
• 50 — красный контакт, используемый для запуска стартера;
• 15 — синий контакт с черной полосой.

Канал «Ремонт и обслуживание авто» подробно рассказал о нюансах подключения замка зажигания и представил наглядную схему устройства.

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Пошаговые этапы

Алгоритм установки устройства:

1. Вставьте ключ в замок и поверните его в положение 0.
2. Нажмите на фиксатор, после чего установите устройство в кронштейн.
3. Далее необходимо подключить электрические цепи. Если ваш автомобиль оснащен разъемом, процесс подключения пройдет без затруднений. В противном случае подключение будет осуществляться поэтапно. Для этого клеммный разъем устанавливается так, чтобы один из контактов двойного типа находился справа и был ориентирован вертикально. Черный кабель подключается к верхней группе контактов.
4. Затем продолжайте работу по часовой стрелке. После подключения черного контакта подключите розовую цепь, затем синюю, коричневую и красную. На задней стороне разъема рядом с клеммами указаны цифры, соответствующие каждой электрической цепи. Нижняя часть должна оставаться незатронутой.
5. После завершения подключения контактных элементов установите пластиковый кожух на колонке. Верхняя и нижняя части кожуха фиксируются между собой с помощью болтов.

Проверка работоспособности

Диагностика правильности выполненных работ осуществляется следующим образом:

1. К аккумуляторной батарее подключаются клеммы.
2. Ключ вставляется в замок зажигания и устанавливается в положение 0. Если все контактные элементы подключены корректно, ни одна из систем автомобиля не будет активирована.
3. Далее ключ переводится в положение I. В этом режиме питание подается на систему управления двигателем, генератор, освещение и датчики на контрольной панели. Также включаются системы омывателя лобового стекла и дворников, сигнальные лампы и электростеклоподъемники, если они имеются в автомобиле. Необходимо проверить функционирование каждого из этих узлов.
4. На следующем этапе диагностики ключ переводится в положение II. В этом режиме электричество подается на все ранее упомянутые системы, а также активируется стартер.

Если замок зажигания на ВАЗ 2106 подключен правильно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из положения 0 в I.

Видео «Особенности подключения контактов ЗЗ»

Канал Avtoclub_22 поделился важными аспектами подключения контактных элементов на замке классической модели «шестерки».

как подключить замок зажигания на ваз 2106

Частые ошибки при установке замка зажигания

Установка замка зажигания на ВАЗ 2106 может показаться простой задачей, однако многие автолюбители сталкиваются с различными проблемами в процессе. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при установке замка зажигания, а также способы их предотвращения.

1. Неправильное подключение проводов

Одной из самых частых ошибок является неверное подключение проводов. При установке замка зажигания важно следовать схеме подключения, которая обычно прилагается к новому замку. Неправильное подключение может привести к тому, что замок не будет работать, или, что еще хуже, может вызвать короткое замыкание. Перед началом работы обязательно ознакомьтесь с цветовой кодировкой проводов и их назначением.

2. Игнорирование состояния старого замка

Перед установкой нового замка зажигания стоит внимательно осмотреть старый. Если он был поврежден или имел следы коррозии, это может повлиять на работу нового замка. Рекомендуется проверить все элементы системы зажигания, включая проводку и предохранители, чтобы избежать повторных проблем.

3. Неправильная установка механизма замка

При установке нового замка важно правильно зафиксировать его в посадочном месте. Если замок установлен не до конца или с перекосом, это может привести к его быстрому износу или поломке. Убедитесь, что замок зажигания плотно зафиксирован и не имеет люфта.

4. Пренебрежение проверкой работоспособности

После завершения установки замка зажигания многие автолюбители забывают проверить его работоспособность. Это может привести к тому, что вы не заметите проблемы до момента, когда вам потребуется завести автомобиль. Перед тем как собирать все элементы обратно, обязательно проверьте, как работает замок, и убедитесь, что все функции выполняются корректно.

5. Использование неподходящих инструментов

При установке замка зажигания важно использовать правильные инструменты. Неподходящие или некачественные инструменты могут повредить как новый замок, так и другие элементы системы. Убедитесь, что у вас есть все необходимые инструменты под рукой, прежде чем начинать работу.

Избегая этих распространенных ошибок, вы сможете успешно установить замок зажигания на ВАЗ 2106 и обеспечить надежную работу системы зажигания вашего автомобиля. Помните, что внимательность и аккуратность — залог успешного выполнения любой работы по ремонту и обслуживанию автомобиля.

Советы по выбору замка зажигания

При выборе замка зажигания для ВАЗ 2106 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежность и долговечность работы системы. Вот несколько советов, которые помогут вам сделать правильный выбор:

• Совместимость: Убедитесь, что выбранный замок зажигания совместим с моделью вашего автомобиля. Для ВАЗ 2106 лучше всего подойдут оригинальные запчасти или качественные аналоги, которые соответствуют стандартам производителя.
• Качество материалов: Обратите внимание на материалы, из которых изготовлен замок. Лучше выбирать замки, выполненные из прочных и устойчивых к износу материалов, таких как металл и качественный пластик. Это поможет избежать быстрого выхода из строя.
• Производитель: Выбирайте замки от известных и проверенных производителей. Изучите отзывы и рейтинги, чтобы убедиться в надежности и качестве продукции. Хорошие бренды обычно предлагают гарантии на свои изделия.
• Безопасность: Обратите внимание на уровень безопасности замка. Некоторые модели имеют дополнительные функции защиты, такие как противоугонные системы или защиту от вскрытия. Это может значительно повысить безопасность вашего автомобиля.
• Цена: Не стоит экономить на замке зажигания, так как это важный элемент системы управления автомобилем. Однако и слишком высокая цена не всегда гарантирует качество. Сравните несколько предложений и выберите оптимальный вариант по соотношению цена-качество.
• Удобство установки: Некоторые замки могут требовать сложной установки или дополнительных инструментов. Если вы планируете устанавливать замок самостоятельно, выбирайте модели, которые легко монтируются и имеют подробную инструкцию.

Следуя этим рекомендациям, вы сможете выбрать надежный и качественный замок зажигания для вашего ВАЗ 2106, который прослужит вам долго и обеспечит безопасность вашего автомобиля.

Обслуживание и уход за замком зажигания

Замок зажигания является одним из ключевых элементов системы управления автомобилем ВАЗ 2106. Правильное обслуживание и уход за ним помогут избежать проблем с запуском двигателя и продлить срок службы устройства. В этой части статьи мы рассмотрим основные аспекты, связанные с обслуживанием замка зажигания.

Регулярная проверка состояния замка

Первым шагом в уходе за замком зажигания является регулярная проверка его состояния. Обратите внимание на наличие механических повреждений, таких как трещины или деформации. Также проверьте, как легко поворачивается ключ в замке. Если вы заметили, что ключ заедает или поворачивается с трудом, это может свидетельствовать о необходимости смазки или замены замка.

Смазка механизма

Для обеспечения плавной работы замка зажигания рекомендуется периодически смазывать его механизм. Используйте специальную смазку для замков или силиконовую смазку. Нанесите небольшое количество смазки на ключ и вставьте его в замок, несколько раз поворачивая. Это поможет распределить смазку по внутренним компонентам замка и предотвратит его заклинивание.

Проверка проводки

Замок зажигания подключен к электрической системе автомобиля, и состояние проводки также играет важную роль в его работе. Регулярно проверяйте соединения проводов на наличие коррозии, повреждений или ослабления контактов. Если вы заметили какие-либо проблемы, устраните их, чтобы избежать перебоев в работе замка зажигания.

Замена ключа

Если ключ от замка зажигания стал плохо работать или поврежден, его следует заменить. Используйте оригинальный ключ, так как неоригинальные варианты могут не подойти по размеру или форме, что может привести к повреждению замка. При необходимости обратитесь к специалисту для изготовления нового ключа.

Защита от влаги и грязи

Замок зажигания может подвергаться воздействию влаги и грязи, что может негативно сказаться на его работе. Чтобы защитить замок, старайтесь избегать попадания воды в него. Если замок загрязнен, аккуратно очистите его с помощью мягкой щетки и специального очистителя для электроники.

Профилактика проблем

Регулярное обслуживание замка зажигания поможет предотвратить многие проблемы. Если вы заметили, что замок стал работать нестабильно, не откладывайте его проверку. Чем раньше вы обратите внимание на проблему, тем легче будет ее решить и тем меньше вероятность возникновения серьезных поломок.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу замка зажигания на вашем ВАЗ 2106 и избежать неприятных ситуаций на дороге.
