Замок зажигания — ключевой элемент системы управления автомобилем, влияющий на безопасность и функциональность. В этой статье рассмотрим, как снять замок зажигания на ВАЗ-2107, предложим схемы подключения проводов по цвету и видеоинструкции для самостоятельной замены устройства с ключом и без него. Эти знания помогут сэкономить на ремонте и лучше понять устройство автомобиля.

Как проверить элементы замка зажигания на работоспособность?

Для проверки работоспособности необходимо выполнить следующие шаги:

1. Оценить функционирование фиксирующего механизма. Для этого следует провести полный цикл работы замка и убедиться, что ригель выдвигается при установке ключа в положение «III». При прохождении отметки «0» язычок фиксатора должен втягиваться внутрь. Вращение личинки должно происходить плавно, без заеданий.
2. Попробовать извлечь ключ в различных положениях. Исправная личинка позволяет вынимать ключ только в положении «III».
3. Создать небольшой стенд, который позволит подключить замок к источнику постоянного питания 12 вольт. На практике это означает прямое подключение замка к аккумулятору или другому источнику питания.
4. Установить ключ в положение «0» и проверить наличие напряжения на клеммах 30 и 30/1. Тестирование можно провести с помощью мультиметра или контрольной лампочки.
5. Повернуть ключ в положение «I». Проверить наличие напряжения на участках цепей 30/1NT и 30/1-15.
6. В следующем положении «II» дополнительно проверить цепь 30/50. В этом состоянии ключ необходимо удерживать, так как он возвращается назад под действием пружины.
7. В положении «III» контролировать наличие питания на цепях 30/1NT и 30/1.

как снять замок зажигания на ваз 2107

Когда необходимо производить замену замка зажигания в авто?

Замена замка на ВАЗ 2107 необходима в следующих ситуациях:

1. Если ключ заедает при вставке в личинку или при его повороте. Многие автовладельцы откладывают замену, пытаясь изготовить новый ключ или используя жидкость WD-40 для промывки замка.
2. При заклинивании противоугонного стержня в любом положении.
3. Если стартер или другие электрические цепи не включаются. Причиной данной неисправности может быть поврежденная или подгоревшая контактная часть провода.

Интересные факты

Вот несколько интересных фактов о замене замка зажигания на автомобиле ВАЗ-2107:

1. Безопасность и защита от угона: Замок зажигания на ВАЗ-2107 не только запускает двигатель, но и служит важным элементом системы безопасности. При замене замка стоит обратить внимание на его качество и надежность, так как современные замки могут иметь дополнительные функции, такие как иммобилайзер, что значительно усложняет угон автомобиля.

2. Процесс замены: Замена замка зажигания на ВАЗ-2107 может быть выполнена без специальных инструментов. Для этого достаточно иметь под рукой отвертку и немного терпения. Однако важно помнить, что перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы автомобиля.

3. Совместимость с другими моделями: Замок зажигания от ВАЗ-2107 может быть совместим с другими моделями ВАЗ, такими как ВАЗ-2105 и ВАЗ-2106. Это может быть полезно, если вам нужно заменить замок, но оригинальная деталь недоступна. Однако стоит убедиться в совместимости перед покупкой, чтобы избежать проблем с установкой.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторного автомобиля представлено в следующей таблице:

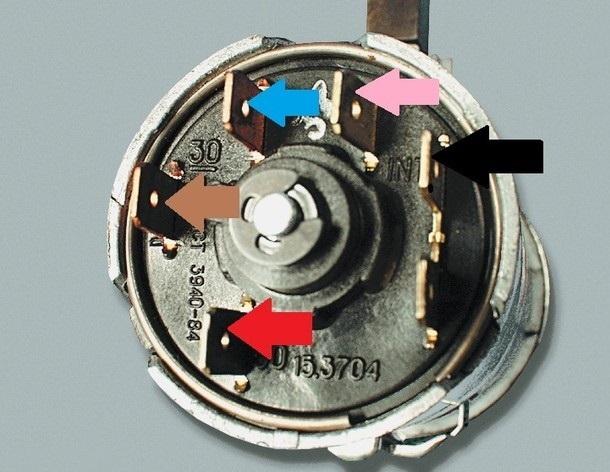

Схема установки проводки представлена на фотографии:

На инжекторной модели ВАЗ 2107 для контакта 1NT используется розово-чёрная изоляция. Вместо отдельных проводов применён пластиковый штекер, который устанавливается на пины замка.

Какие инструменты понадобятся для снятия и замены замка зажигания?

Для демонтажа замка зажигания на автомобиле ВАЗ 2107 вам понадобятся следующие инструменты:

• тонкая отвертка или шило;
• крестовая отвертка;
• плоская отвертка.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на автомобилях ВАЗ 2107 с карбюраторным и инжекторным двигателем осуществляется по одинаковой схеме.

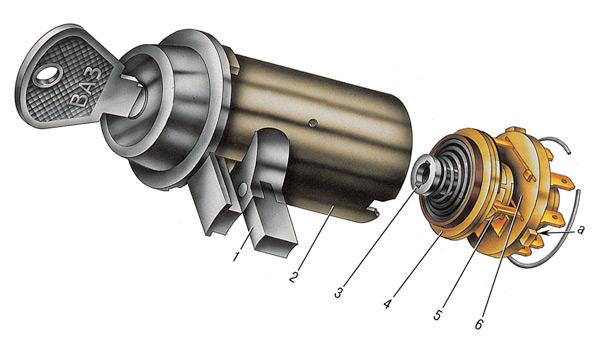

На изображении представлена схема замка зажигания с обозначением всех его компонентов:

В состав замка зажигания входят следующие элементы:

1. Блокирующий механизм вала рулевого управления.
2. Корпусная деталь.
3. Ответная часть для установки поводка от личинки.
4. Диск контактной группы.
5. Втулка контактной части.
6. Внешняя часть с пинами для подключения. Сигнальный выступ, обозначенный буквой «а», служит для правильной установки контактной группы.

Демонтаж замка зажигания

Снятие замка зажигания осуществляется по следующим этапам:

1. Первым делом отключите питание бортовой сети автомобиля, сняв клемму с аккумулятора.
2. Вставьте ключ в замок и поверните его до положения «0» (головка должна находиться в горизонтальном положении).
3. Открутите крепления пластикового кожуха рулевой колонки. Обе половины кожуха соединены между собой и с приборной панелью с помощью пяти винтов.
4. Уберите два винта, которые фиксируют корпус замка. Эти крепления расположены по бокам корпуса.
5. Утопите фиксатор через специальное отверстие в корпусе. Для этого подойдет длинное тонкое шило или отвёртка. После нажатия на фиксатор, аккуратно вытяните замок на себя.
6. Отключите штекер или отдельные провода от замка. После этого можно переходить к установке новой детали или замене контактов в старом замке.

Перед тем как отсоединять проводку от замка зажигания ВАЗ 2107, рекомендуется убедиться в наличии стандартной изоляции. Это важно, так как провода могут быть заменены в процессе ремонта электрооборудования.

Фотогалерея

Проверка и замена контактной группы

Для замены контактов в замке необходимо выполнить следующие шаги:

1. Извлечь пружинное кольцо, которое фиксирует группу в корпусе замка. Это можно сделать с помощью тонкой отвертки.
2. Удалить контакты из замка.
3. Установить новую группу. При этом важно правильно совместить паз на контактной группе с поворотным штоком секретной части замка. Корпус контактной части должен быть вставлен так, чтобы выступ вошел в прорезь корпуса.

При замене контактов важно обратить внимание на количество пинов на детали. Запасные элементы, которые поставляются, имеют шесть точек для подключения проводки. До 1986 года на автомобилях ВАЗ 2107 использовалась группа с семью контактами. Вместо одного пина 15 применялся 15/1 и дополнительный 15/2. Для подключения нового замка к таким автомобилям необходимо соединить провода 15/1 и 15/2 в одну цепь.

Установка и подключение нового замка

Установка нового или восстановленного замка осуществляется в следующем порядке:

1. Поместите ключ в положение «0».
2. Утопите фиксатор блокировки и вставьте элемент в направляющий корпус.
3. Подключите провода с помощью разъёмов или стандартного штекера, следуя цветовой кодировке изоляции.
4. Закрепите винты на своих местах.
5. Установите защитный кожух.
6. Подключите клемму к батарее и проверьте работоспособность устройства.

При подключении замка зажигания на модели ВАЗ 2107 крайне важно строго придерживаться электрической схемы. Неправильное соединение может привести к короткому замыканию и повреждению электрической системы.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

В некоторых ситуациях личинку замка зажигания невозможно провернуть ни вручную, ни с помощью инструментов. Также может произойти поломка ключа, при которой его часть остаётся внутри замка. В таких случаях владельцу автомобиля необходимо снять устройство.

Первый способ демонтажа:

1. Удалите рулевое колесо с вала. Руль фиксируется гайкой на 24 мм, которую не следует откручивать до конца. Снять руль с шлицов можно, применяя усилие ногами и удары предплечьями. После того как деталь будет снята, гайка откручивается полностью.
2. Снимите защитный пластиковый кожух рулевой колонки, который крепится винтами с крестообразным шлицем.
3. Открутите винты, удерживающие замок.
4. Используя тонкий инструмент, нажмите на прижимную пластину, чтобы немного разблокировать деталь. Нажатие выполняется через прорезь с левой стороны замка. Это позволит сдвинуть корпус замка к себе.
5. Удары молотком по пластине справа помогут повернуть замок вокруг оси, что предотвратит возврат фиксатора.
6. С помощью молотка и зубила аккуратно разбейте пластину, стараясь не повредить блок подрулевых переключателей.
7. После удаления пластины станет виден запорный стержень, который установлен в двух проушинах. Одна из них видна через отверстие.
8. Разбейте проушину с помощью зубила или плоской отвёртки.
9. Снова нажмите на пластину через прорезь слева и потяните её вверх. Она должна сместиться на 10-12 мм.
10. Наносите удары молотком по корпусу замка (в области установки штекера), чтобы снять его с вала.

Второй способ:

1. После того как фиксатор будет утоплен через прорезь на левой стороне замка, вытяните замок на максимальное расстояние.
2. Справа на замке есть площадка с текстом и номером. Под неё вставьте клин (отвёртку).
3. Затем ударной отвёрткой или зубилом срежьте площадку с надписями.
4. Через отверстие отвёрткой задвиньте штырь фиксатора и снимите замок с вала.

Третий метод заключается в разрушении замка резким рывком:

1. Один человек садится на водительское место, другой — на пассажирское.
2. Необходимо одновременно резко потянуть за руль, что приведёт к разрушению фиксатора.
3. После этого замок можно снять обычным способом. Следует отметить, что такой метод работает только для замков более поздних моделей; изделия времён СССР сложнее сломать таким образом. Кроме того, существует риск повреждения элементов рулевого управления.

Существуют и другие способы снятия заклинивших замков зажигания на ВАЗ 2107, такие как распил корпуса, проворот или высверливание личинки и другие. В конечном итоге выбор метода демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства представлена в видео на канале «Регион 4253».

Как снять заклинивший замок зажигания ВАЗ

Как заменить замок зажигания без ключа?

Замена замка без наличия оригинального ключа осуществляется по следующим этапам:

1. Удалите пластиковый кожух.
2. Используя тонкую отвёртку, аккуратно подденьте кольцо с обозначениями для ключа.
3. Снимите кольцо, под которым находится личинка замка.
4. Вставьте отвёртку в зазор между личинкой и корпусом, чтобы ослабить крепёжный штифт.
5. После того как штифт освободится, извлеките личинку.
6. Под личинкой расположен подвижный элемент, который активируется при повороте ключа. Его необходимо отжать для разблокировки вала.
7. Снимите устройство с рулевой колонки и установите новое.

Видео

Методы проверки замка от канала «Автоэлектрика ВЧ».

https://youtube.com/watch?v=iESAe5E0tv0

Советы по выбору нового замка зажигания для ВАЗ-2107

При выборе нового замка зажигания для вашего автомобиля ВАЗ-2107 важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы системы зажигания. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти против аналогов

Первое, что стоит решить, это выбор между оригинальным замком зажигания и его аналогами. Оригинальные запчасти, как правило, имеют более высокое качество и лучше подходят для вашего автомобиля. Однако они могут стоить дороже. Аналоги могут быть более доступными по цене, но важно тщательно проверять их качество и отзывы других владельцев.

2. Проверка совместимости

Перед покупкой нового замка зажигания обязательно проверьте его совместимость с вашей моделью автомобиля. Убедитесь, что замок подходит именно для ВАЗ-2107, так как даже небольшие отличия в конструкции могут привести к проблемам с установкой и функционированием.

3. Обратите внимание на материалы

Качество материалов, из которых изготовлен замок зажигания, играет важную роль в его долговечности. Ищите замки, изготовленные из прочных и устойчивых к износу материалов, таких как высококачественный пластик и металл. Это поможет избежать быстрого выхода из строя и необходимости частой замены.

4. Убедитесь в наличии гарантии

При покупке нового замка зажигания обязательно уточните, есть ли на него гарантия. Наличие гарантии свидетельствует о том, что производитель уверен в качестве своей продукции. Это также даст вам возможность вернуть или обменять замок в случае его неисправности.

5. Изучите отзывы и рекомендации

Перед покупкой нового замка зажигания полезно ознакомиться с отзывами других автовладельцев. Это поможет вам получить представление о реальном качестве и надежности конкретной модели. Также можно обратиться к знакомым или на специализированные форумы, где обсуждаются вопросы, связанные с ремонтом и обслуживанием автомобилей ВАЗ.

6. Сравните цены

Не забывайте сравнивать цены на замки зажигания в разных магазинах и интернет-магазинах. Иногда можно найти хорошие предложения и скидки, которые помогут сэкономить. Однако не стоит гнаться за слишком низкой ценой, так как это может быть признаком низкого качества товара.

7. Убедитесь в наличии всех необходимых комплектующих

При покупке замка зажигания проверьте, что в комплект входят все необходимые элементы для установки, такие как ключи, крепежные детали и инструкция. Это поможет избежать дополнительных затрат и упростит процесс замены замка.

Следуя этим советам, вы сможете выбрать качественный и надежный замок зажигания для вашего автомобиля ВАЗ-2107, что обеспечит его долгую и бесперебойную работу.

Общие ошибки при замене замка зажигания и как их избежать

Замена замка зажигания на автомобиле ВАЗ-2107 — это задача, с которой может столкнуться каждый автолюбитель. Однако, несмотря на кажущуюся простоту, в процессе замены можно допустить ряд ошибок, которые могут привести к неправильной работе системы зажигания или даже повреждению автомобиля. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

1. Неправильная диагностика проблемы

Перед тем как приступить к замене замка зажигания, важно убедиться, что именно он является причиной неисправности. Часто проблемы с запуском двигателя могут быть связаны с аккумулятором, стартером или проводкой. Рекомендуется провести полную диагностику системы зажигания и электрической цепи автомобиля, чтобы избежать ненужной замены.

2. Игнорирование инструкции по снятию замка

Каждый автомобиль имеет свои особенности, и ВАЗ-2107 не исключение. Перед началом работы стоит ознакомиться с инструкцией по снятию и установке замка зажигания. Неправильные действия могут привести к повреждению креплений или электрических соединений. Используйте только те инструменты, которые рекомендованы производителем, чтобы избежать повреждений.

3. Неправильная установка нового замка

При установке нового замка зажигания важно следить за правильным расположением всех элементов. Убедитесь, что замок установлен в правильном положении и все крепления надежно зафиксированы. Неправильная установка может привести к тому, что ключ не будет поворачиваться или замок будет заедать.

4. Пренебрежение проверкой электрических соединений

После установки нового замка зажигания необходимо проверить все электрические соединения. Неправильное подключение проводов может вызвать короткое замыкание или другие электрические неисправности. Убедитесь, что все контакты надежно зафиксированы и не имеют коррозии.

5. Отсутствие тестирования после замены

После завершения замены замка зажигания не забудьте протестировать его работу. Попробуйте несколько раз запустить двигатель, проверьте, как работает система зажигания и все связанные с ней элементы. Это поможет выявить возможные проблемы на ранней стадии и избежать серьезных поломок в будущем.

6. Неправильный выбор замка зажигания

При покупке нового замка зажигания важно выбирать качественные детали, соответствующие модели вашего автомобиля. Использование неоригинальных или низкокачественных замков может привести к быстрому выходу из строя и необходимости повторной замены. Рекомендуется приобретать запчасти у проверенных поставщиков или в специализированных магазинах.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при замене замка зажигания на автомобиле ВАЗ-2107 и обеспечить надежную работу системы зажигания вашего автомобиля.

Устранение проблем после замены замка зажигания

После замены замка зажигания на автомобиле ВАЗ-2107 могут возникнуть различные проблемы, которые требуют внимания и решения. Важно понимать, что правильная установка и настройка нового замка зажигания являются ключевыми для его корректной работы. Рассмотрим основные проблемы, которые могут возникнуть, и способы их устранения.

1. Замок зажигания не поворачивается

Если новый замок зажигания не поворачивается, это может быть связано с неправильной установкой. Убедитесь, что:

• Замок установлен в правильном положении и зафиксирован.
• Ключ подходит к замку и не поврежден.
• Не осталось лишних деталей или обломков, мешающих работе замка.

Если проблема сохраняется, попробуйте смазать механизм замка специальной смазкой для замков, чтобы устранить возможные заедания.

2. Не работает электрика

После установки нового замка зажигания может возникнуть ситуация, когда не включается электроника автомобиля. Это может быть связано с неправильным подключением проводов. Проверьте следующие моменты:

• Убедитесь, что все провода подключены в соответствии с схемой подключения.
• Проверьте предохранители, так как замена замка могла вызвать короткое замыкание.
• Проверьте состояние контактов на замке и проводах на предмет коррозии или повреждений.

3. Двигатель не запускается

Если двигатель не запускается, это может быть связано с несколькими факторами:

• Проблемы с подачей топлива или искры. Убедитесь, что бензонасос работает и свечи зажигания исправны.
• Проверьте, правильно ли установлен замок зажигания и не нарушены ли соединения с системой запуска.
• Убедитесь, что ключ правильно считывается замком и не блокирует систему.

4. Посторонние звуки при работе замка

Если при повороте ключа в замке слышны посторонние звуки, это может указывать на неправильную установку или наличие посторонних предметов внутри замка. В этом случае:

• Снимите замок и проверьте его на наличие повреждений или инородных предметов.
• Проверьте механизм на предмет износа и необходимости замены.

5. Замок зажигания заедает

Если замок зажигания заедает, это может быть вызвано недостаточной смазкой или механическим повреждением. Для устранения этой проблемы:

• Снимите замок и тщательно очистите его от грязи и пыли.
• Нанесите специальную смазку для замков, чтобы обеспечить плавность работы механизма.

В случае, если после выполнения всех вышеперечисленных действий проблемы не устраняются, рекомендуется обратиться к специалисту для диагностики и ремонта. Правильная установка и обслуживание замка зажигания — залог надежной работы вашего автомобиля.
