Бесконтактная система зажигания на ВАЗ 2106 улучшает работу двигателя и повышает его надежность. В статье рассмотрим, как правильно подключить бесконтактное зажигание, схемы подключения, а также возможные неисправности и недостатки системы. Эта информация будет полезна как опытным автолюбителям, так и новичкам, стремящимся улучшить характеристики своего автомобиля.

Устройство БСЗ

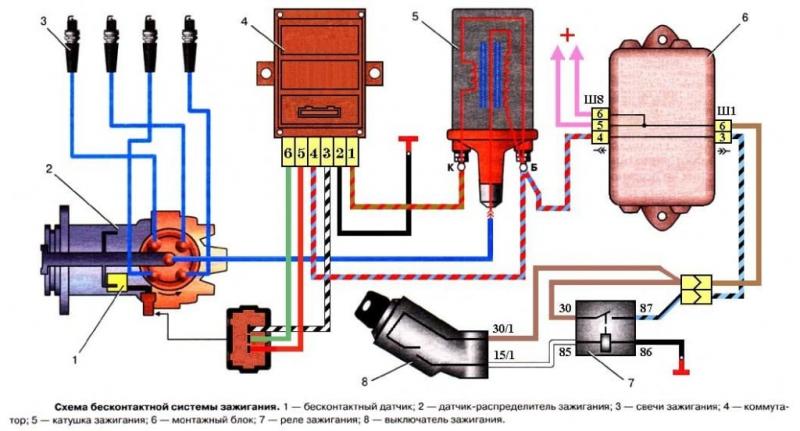

Система бесконтактного зажигания автомобиля ВАЗ 2106 включает в себя несколько ключевых компонентов:

1. Основной элемент — это трамблер или распределительный узел. Внутри него находится фотоэлектрический контроллер Холла и вакуумный привод, который отвечает за регулировку угла опережения зажигания. Также в состав узла входит бегунок с подвижным контактным элементом.
2. Катушка, предназначенная для генерации высоковольтного сигнала. Она состоит из двух обмоток: первичной, выполненной из небольшого количества витков более толстого провода, и вторичной, которая имеет большее количество витков, но из тонкого проводника.
3. Электронный модуль. Это коммутаторное устройство, оснащенное алюминиевым радиатором для охлаждения системы, также выполняет функцию крепежа.
4. Свечи зажигания. Они устанавливаются на блоке цилиндров и соединяются с распределительным узлом через высоковольтные кабели.
5. Провода, которые связывают все конструктивные элементы между собой.

Первый контакт катушки подключается к генератору через реле выключателя зажигания, а второй — к электронному модулю. Высоковольтный кабель, имеющий большое сечение, соединяет катушку с распределительным механизмом. Из трамблера выходят два пучка проводов, которые соединяют его с коммутатором и свечами зажигания.

Принцип работы

Система бесконтактного зажигания (БСЗ) на автомобиле ВАЗ 2106 функционирует по следующему принципу:

1. При включении зажигания, когда ключ поворачивается, на первичную обмотку подается 12-вольтовое напряжение, что создает электромагнитное поле в системе.
2. В процессе вращения коленчатого вала один из поршней двигателя достигает верхней мертвой точки. Это вызывает сигнал от датчика Холла к коммутатору, который разрывает контакт между катушкой и источником питания, которым может быть как аккумулятор, так и генератор.
3. При разрыве цепи во вторичной обмотке возникает сигнал с напряжением от 20 до 24 кВ. Этот импульс передается по высоковольтному кабелю к бегунку распределителя.
4. Подвижный контакт трамблера отправляет сигнал к нужной свече зажигания, когда поршень находится в верхней мертвой точке. В результате между контактами возникает мощная искра, которая воспламеняет топливно-воздушную смесь в двигателе.
5. Шкив распределителя начинает вращаться благодаря шестеренчатой передаче, соединенной с коленчатым валом. Когда другой поршень достигает верхней мертвой точки, вал продолжает вращение, соединяя подвижный контакт с другой свечой. Датчик Холла отправляет следующий импульс, и цикл искрообразования повторяется.

В традиционных системах распределитель не имел контроллера Холла. Вместо него использовалась контактная система, а коммутатор отсутствовал. Разрыв цепи осуществлялся механически с помощью кулачка на валу распределителя, который нажимал на контактную часть БСЗ.

Алексей Романов поделился особенностями работы БСЗ и провел сравнение между контактными и бесконтактными системами.

https://youtube.com/watch?v=Ud-nuLSxwvk

Интересные факты

Вот несколько интересных фактов о подключении бесконтактной системы зажигания на ВАЗ 2106:

1. Улучшение надежности: Бесконтактная система зажигания (БСЗ) значительно повышает надежность работы двигателя. В отличие от традиционной системы с контактами, БСЗ не имеет механических частей, которые могут изнашиваться, что уменьшает вероятность сбоев в работе зажигания.

2. Увеличение мощности: Установка бесконтактной системы зажигания может привести к увеличению мощности двигателя. Это связано с более точным временем зажигания и более эффективным сгоранием топливной смеси, что особенно заметно на высоких оборотах.

3. Простота установки: Подключение БСЗ на ВАЗ 2106 не требует серьезных модификаций автомобиля. Обычно достаточно заменить распределитель зажигания и подключить несколько проводов. Это делает установку доступной даже для тех, кто не имеет большого опыта в ремонте автомобилей.

Как выбрать бесконтактное зажигание на ВАЗ 2106?

Автомобили ВАЗ 2106 оснащаются различными типами двигателей, поэтому при установке системы бесконтактного зажигания (БСЗ) необходимо учитывать конструкцию распределителя. Для двигателей объемом 1,3 и 1,5-1,6 литра требуются разные трамблеры. В 1,3-литровых моторах используется узел с укороченным валом, тогда как в остальных двигателях шкив имеет одинаковую длину.

Система БСЗ включает в себя следующие компоненты:

1. Распределительный узел. Номер по каталогу — 38.3706-01 для двигателя объемом 1,3 литра. Для агрегатов на 1,5 и 1,6 литра — 38.37061.
2. Высоковольтная катушка. Каталожный номер — 27.3705.
3. Управляющий модуль системы. Номера по каталогу: 36.3734 или 3620.3734.
4. Набор соединительных кабелей.

Распределительные устройства для моделей ВАЗ 2106 и Нива ВАЗ 2121 имеют схожий внешний вид, но они не взаимозаменяемы. Механизмы для Нивы обладают другими техническими характеристиками и отличаются по маркировке. Среди производителей, зарекомендовавших себя положительно, можно выделить продукцию компании СОАТЭ.

Для корректной работы БСЗ понадобятся новые свечи зажигания — А-17ДВР, которые не входят в комплект и приобретаются отдельно. Также для повышения эффективности работы системы рекомендуется установить новые высоковольтные кабели, особенно если старые используются длительное время.

Канал «Теория ДВС» подробно освещает работу БСЗ и нюансы выбора системы для классических моделей.

Теория ДВС: БСЗ на ВАЗ-Классика

Подготовка к замене БСЗ

Для того чтобы самостоятельно отремонтировать неисправную систему зажигания или заменить её на более современную, не потребуется наличие специального инструмента. Лучше всего проводить такие работы в гараже, однако наличие ямы не является обязательным условием. Узел можно заменить и на улице, главное, чтобы было хорошее освещение.

Инструменты

Перед началом работы необходимо подготовить следующий набор инструментов:

• рожковый ключ на 13, который пригодится для снятия гаек, удерживающих крепление трамблера;
• гаечные ключи на 10 и 8, которые понадобятся для демонтажа катушки;
• две отвертки — одна с плоским, другая с крестообразным наконечником;
• плоскогубцы;
• электродрель или ручной инструмент;
• сверла, размеры которых должны соответствовать диаметрам саморезов, используемых для крепления коммутаторного устройства.

Для более удобного выполнения ремонта БСЗ на ВАЗ 2106 рекомендуется использовать накидной ключ с длинной рукояткой. Он будет надеваться на гайку храповика и позволит вращать коленвал вручную.

Предварительные работы

Перед тем как приступить к снятию и установке бесконтактного зажигания, необходимо провести ряд подготовительных мероприятий:

1. Откройте моторный отсек автомобиля. Все действия, связанные с заменой, должны выполняться при отключенной бортовой сети. Это поможет избежать короткого замыкания и защитит электрооборудование от повреждений. Для этого отсоедините минусовой зажим от аккумулятора.
2. От свечей зажигания следует отсоединить высоковольтные провода. После их отключения проведите визуальную проверку контактов. Если вы заметите повреждения, лучше сразу заменить провода. Другие концы кабелей необходимо отсоединить от распределительного устройства.
3. Приступите к откручиванию свечей зажигания, для этого используйте специальный ключ.
4. Затем вставьте отвертку в свечное отверстие первого цилиндра. Проворачивайте коленчатый вал до тех пор, пока поршень не достигнет верхней мертвой точки. Метка на коленвале должна совпасть с длинной риской, расположенной на блоке цилиндров.

Если у вас нет ключа для гайки храповика, вы можете прокрутить коленвал, вращая заднее колесо автомобиля. Для этого предварительно поднимите машину на домкрат. Обязательно зафиксируйте транспортное средство с помощью противооткатных опор. Чтобы прокрутить колесо, опустите рычаг стояночного тормоза и включите четвертую или пятую передачу.

Канал «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» поделился особенностями подготовки классических моделей ВАЗ к замене системы зажигания.

Установка БСЗ, подробная видео-инструкция.

Демонтаж старой системы

Процесс удаления всех компонентов системы зажигания осуществляется после выравнивания меток и подготовки новых деталей:

1. Сначала отсоединяется высоковольтный провод, идущий от катушки. Затем снимается крышка распределительного устройства, при этом важно запомнить положение бегунка. Для удобства рекомендуется отметить направление с помощью маркера или мела на крышке клапанов двигателя.
2. Далее отключается кабель и вакуумный шланг от трамблера, который соединен с карбюратором. С помощью ключа на 13 откручивается гайка, удерживающая узел. Затем производится демонтаж механизма с блока цилиндров двигателя. Необходимо помнить, что между распределительным узлом и его местом установки находится уплотнительная резинка, которую нельзя потерять при снятии устройства.
3. С помощью ключа откручиваются гайки, фиксирующие высоковольтную катушку, и отключаются кабели. Важно запомнить, куда были подключены провода, ведущие к реле выключателя зажигания и тахометру.
4. После этого катушка снимается и отводится в сторону.

Пользователь Sergey Avtocar 2nd CH подробно описал процесс демонтажа свечей зажигания с двигателей классических моделей ВАЗ.

ЗАМЕНА СВЕЧЕЙ ЗАЖИГАНИЯ ВАЗ КЛАССИКА

Монтаж бесконтактной системы зажигания

Установка и подключение бесконтактной системы зажигания (БСЗ) осуществляется после демонтажа старой, неработающей системы:

1. В первую очередь необходимо установить уплотнительную прокладку с предыдущего распределительного устройства на новое. Снимается крышка старого устройства, а бегунок в трамблере поворачивается так, чтобы он указывал на метку. Вал распределительного механизма помещается в гнездо и фиксируется гайкой. Не стоит затягивать гайку до конца, так как потребуется регулировка работы системы, и гайку придется ослабить.

2. Далее устанавливаются свечи зажигания. Перед их монтажом рекомендуется выставить зазор между электродами, который должен составлять 0,8-0,9 мм.

3. Затем устанавливается крышка распределительного узла и подключаются высоковольтные кабели. При этом важно учитывать номера цилиндров, которые обозначены на катушке.

4. На место старого устройства устанавливается новое. Если контактные элементы на катушке расположены неправильно, необходимо ослабить фиксирующий хомут и повернуть корпус устройства на 180 градусов. После этого катушка устанавливается на автомобиль.

5. Рядом с коммутатором устанавливается коммутаторное устройство. Для этого демонтируется расширительный бак с жидкостью для омывателя лобового стекла. С помощью дрели высверливаются два отверстия в лонжероне кузова автомобиля, и модуль фиксируется саморезами. Важно, чтобы электронный компонент не находился ниже резервуара с жидкостью, иначе при повреждении и утечке воды устройство может выйти из строя.

6. Соединительные кабели подключаются к управляющему модулю, распределительному устройству и катушке. Для подключения используется схема, входящая в комплект бесконтактной системы зажигания. Колодка от коммутаторного механизма должна быть подключена к разъему на трамблере, а проводники соединяются с контактами, обозначенными «Б» и «К» на высоковольтной катушке. При подключении следует учесть, что жилы, которые были прикреплены к старой катушке, должны быть зафиксированы на новом устройстве аналогичным образом.

7. На штуцере мембранного элемента распределительного устройства устанавливается вакуумная трубка, соединенная с карбюратором. На этом монтаж можно считать завершенным.

В более поздних моделях «шестерок» на кузове предусмотрены отверстия для крепления коммутаторного устройства, которые расположены на лонжероне слева, если смотреть по ходу движения автомобиля.

Фотогалерея

Запуск двигателя и настройка зажигания

После установки и подключения бесконтактной системы зажигания (БСЗ) может возникнуть необходимость в ее настройке. Если при монтаже на ВАЗ 2106 метки остались на месте и провода были правильно соединены, двигатель должен запуститься без проблем. После запуска силовой агрегат необходимо прогреть, что займет несколько минут, и можно немного помочь, нажав на педаль газа. Затем следует перейти к настройке зажигания.

Регулировка может быть осуществлена несколькими способами:

• на слух — хотя этот метод менее точный, он позволяет настроить систему;
• с помощью стробоскопа.

Если двигатель не запускается, и при прокрутке стартером ничего не происходит, стоит проверить правильность подключения высоковольтных проводов. Проблема может заключаться в неправильной установке крышки распределителя. Если она была повернута, бегунок может подавать сигнал на четвертый цилиндр вместо первого. В этом случае нужно вернуть крышку в исходное положение и проверить соединения проводов.

Регулировка угла опережения зажигания выполняется путем поворота корпуса трамблера. Алгоритм действий следующий:

1. На работающем двигателе ослабьте гайку, фиксирующую корпус распределительного механизма.
2. Медленно поворачивайте устройство по часовой стрелке и против, ориентируясь на звук. Важно, чтобы двигатель работал стабильно. Угол поворота не должен превышать пятнадцати градусов.
3. Когда двигатель начнет работать ровно и без перебоев, затяните гайку распределительного устройства.

Канал «Ато! мото-лайф» подробно объясняет, как правильно выполнить регулировку угла опережения на бесконтактных системах зажигания.

Более точный способ — использование стробоскопа.

Устройство подключается к клеммам аккумулятора и высоковольтному кабелю первого цилиндра. Затем запускается двигатель, а световой индикатор стробоскопа аккуратно подносится к меткам на блоке. Прибор поможет определить положение риски на шкиве при работающем моторе. Ослабьте гайку распределительного устройства и поверните узел, чтобы метка совпала с последней, самой короткой.

После завершения настройки прогрейте двигатель и протестируйте работу, проехав на разных режимах. Если при нажатии на газ слышен металлический звон, это указывает на детонацию, что может быть связано с слишком ранним углом опережения зажигания. Для корректировки ослабьте гайку распределителя и поверните устройство по часовой стрелке на несколько градусов. Детонация должна исчезнуть.

На ВАЗ 2106 после замены системы зажигания обороты двигателя на холостом ходу могут увеличиться из-за улучшенного искрообразования. Чтобы снизить их до оптимального уровня (около 900 оборотов в минуту), необходимо отрегулировать болт объема топлива. На карбюраторах «Озон» этот элемент крупный и расположен справа, под двигателем. Если установлен карбюратор «Солекс», регулировка осуществляется с помощью пластикового рычага, который находится сзади и упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно освещает процесс регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

https://youtube.com/watch?v=W2vxBE_fxAo

Неисправности бесконтактной системы зажигания

Подробный перечень причин неисправностей и способов их устранения представлен в таблице.

Канал «Maysternya tv» продемонстрировал процесс ремонта бесконтактного трамблера в условиях гаража.

ремонт бесконтактного трамблера

Плюсы и минусы установки БСЗ

Основные плюсы безконтактной системы зажигания (БСЗ) для ВАЗ 2106:

1. Легкость в ремонте и обслуживании по сравнению с традиционными контактными системами.
2. Долговечность компонентов значительно выше.
3. Снижение уровня электромагнитных помех, возникающих из-за искрения на контактных элементах.
4. Обеспечение более стабильной работы двигателя. БСЗ помогает поддерживать оптимальный угол опережения зажигания во время движения, что способствует экономии топлива.
5. Увеличенная мощность искры благодаря повышению пикового напряжения высоковольтных сигналов, что связано с увеличением разности потенциалов в цепи вторичного тока.
6. Упрощение запуска двигателя при низких температурах.
7. Улучшение динамических характеристик автомобиля.
8. Более эффективное сгорание топливной смеси в цилиндрах двигателя, что приводит к снижению уровня угарного газа.

Согласно отзывам, можно выделить некоторые недостатки ВАЗ 2106:

1. Высокая стоимость. Полный комплект обойдется не менее двух тысяч рублей.
2. Ненадежный контроллер Холла. Этот датчик часто выходит из строя в БСЗ, поэтому рекомендуется иметь запасной контроллер на случай непредвиденных ситуаций в пути.
3. Коммутаторный узел имеет определенный ресурс, однако на практике его срок службы может оказаться меньше заявленного. Обычно такие устройства работают пять лет и более, но иногда возможны поломки уже через несколько месяцев после установки, особенно у механизмов азиатского производства.
4. Блок управления БСЗ неразборный, что делает его непригодным для ремонта в случае поломки — требуется полная замена.
5. Электронные компоненты БСЗ обладают высокой чувствительностью к перепадам напряжения, особенно если генератор автомобиля работает нестабильно. Также возможны повреждения из-за электромагнитных помех.

Видео «Реальный отзыв от потребителя об использовании БСЗ»

Канал «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» поделился настоящим отзывом от владельца автомобиля, который установил бесконтактную систему зажигания на свой классический ВАЗ.

БСЗ, мои впечатления, отзывы.

Советы по эксплуатации бесконтактной системы зажигания

После установки бесконтактной системы зажигания на ВАЗ 2106 важно правильно эксплуатировать новое оборудование для обеспечения его долговечности и надежности. Вот несколько советов, которые помогут вам в этом процессе:

• Регулярная проверка состояния компонентов: Периодически осматривайте все элементы системы зажигания, включая датчик положения коленчатого вала, катушку зажигания и провода. Убедитесь, что нет видимых повреждений, коррозии или износа.
• Контроль за зазором в свечах зажигания: Зазор в свечах зажигания должен соответствовать рекомендациям производителя. Неправильный зазор может привести к ухудшению работы двигателя и увеличению расхода топлива.
• Использование качественного топлива: Для оптимальной работы бесконтактной системы зажигания рекомендуется использовать бензин с высоким октановым числом. Это поможет избежать детонации и обеспечит стабильную работу двигателя.
• Регулярная замена свечей зажигания: Свечи зажигания следует менять в соответствии с рекомендациями производителя. Изношенные или загрязненные свечи могут негативно сказаться на работе системы зажигания.
• Проверка системы зарядки: Убедитесь, что генератор и аккумулятор работают исправно. Неправильная работа системы зарядки может привести к недостаточному напряжению, что негативно скажется на работе бесконтактной системы зажигания.
• Избегайте перегрева: Перегрев двигателя может повредить компоненты системы зажигания. Следите за температурой двигателя и при необходимости проводите диагностику системы охлаждения.
• Соблюдение правил подключения: При установке и обслуживании системы зажигания строго следуйте инструкциям производителя. Неправильное подключение может привести к сбоям в работе системы и даже к ее поломке.
• Профессиональная диагностика: Если вы заметили какие-либо проблемы с работой двигателя, не откладывайте диагностику. Обратитесь к специалистам, которые смогут выявить и устранить неисправности в системе зажигания.

Следуя этим рекомендациям, вы сможете обеспечить надежную и стабильную работу бесконтактной системы зажигания на вашем ВАЗ 2106, что в свою очередь положительно скажется на общей производительности автомобиля.

Обслуживание и уход за БСЗ

Обслуживание бесконтактной системы зажигания (БСЗ) на ВАЗ 2106 является важной частью ухода за автомобилем, так как правильная эксплуатация и регулярное обслуживание системы могут значительно повысить надежность работы двигателя и его эффективность. В отличие от традиционной системы зажигания, БСЗ требует меньшего внимания, но все же нуждается в периодической проверке и обслуживании.

Первым шагом в обслуживании БСЗ является регулярная проверка состояния датчика Холла, который является ключевым элементом системы. Датчик должен быть чистым и правильно установленным. Для этого необходимо периодически снимать его и очищать от загрязнений, а также проверять, нет ли механических повреждений. Если датчик работает некорректно, это может привести к сбоям в зажигании и, как следствие, к проблемам с запуском двигателя.

Следующий важный аспект — это проверка проводов и соединений. Все электрические соединения должны быть надежными и не иметь коррозии. Рекомендуется периодически проверять состояние проводов на наличие трещин, изоляции и других повреждений. При обнаружении проблем следует заменить поврежденные элементы, чтобы избежать короткого замыкания или перебоев в работе системы.

Также стоит обратить внимание на катушку зажигания. Она должна быть исправной и обеспечивать стабильное напряжение. Проверка катушки осуществляется с помощью мультиметра, который позволяет измерить сопротивление. Если значения выходят за пределы нормы, катушку следует заменить.

Не менее важным является и состояние свечей зажигания. Свечи должны быть чистыми и не иметь нагаров. Рекомендуется проверять зазоры между электродами и при необходимости регулировать их. Замена свечей зажигания должна производиться в соответствии с рекомендациями производителя, обычно каждые 15-20 тысяч километров пробега.

Кроме того, стоит следить за состоянием аккумулятора, так как БСЗ требует стабильного питания. Регулярная проверка уровня электролита, чистота клемм и заряд аккумулятора помогут избежать проблем с запуском двигателя.

В заключение, регулярное обслуживание бесконтактной системы зажигания на ВАЗ 2106 включает в себя проверку датчика Холла, проводов, катушки зажигания и свечей. Соблюдение этих простых рекомендаций позволит значительно продлить срок службы системы и обеспечить надежную работу двигателя вашего автомобиля.
