В статье рассмотрим способы проверки и подключения катушки зажигания на ВАЗ 2106 в гаражных условиях. Правильная работа катушки критична для стабильности двигателя, а ее неисправность может вызвать проблемы с запуском и функционированием автомобиля. Предложим пошаговые инструкции и схемы для самостоятельной диагностики и устранения неисправностей, что сэкономит время и деньги на сервис.
Особенности устройства катушки зажигания

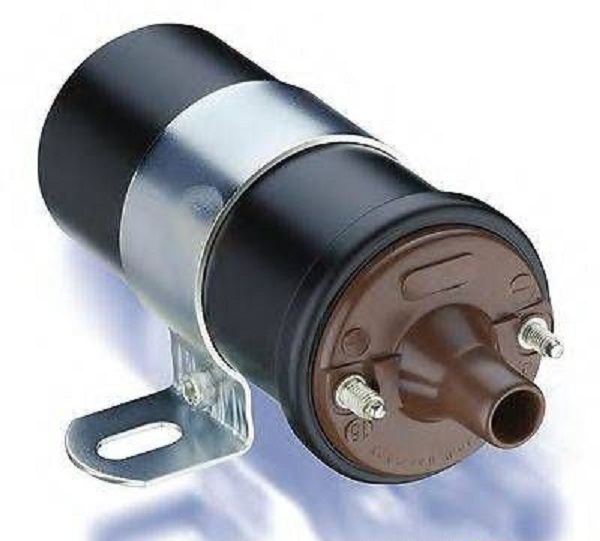

Катушка зажигания ВАЗ 2106 является важным компонентом системы зажигания, которая также включает замок, высоковольтные провода, распределитель и свечи зажигания.

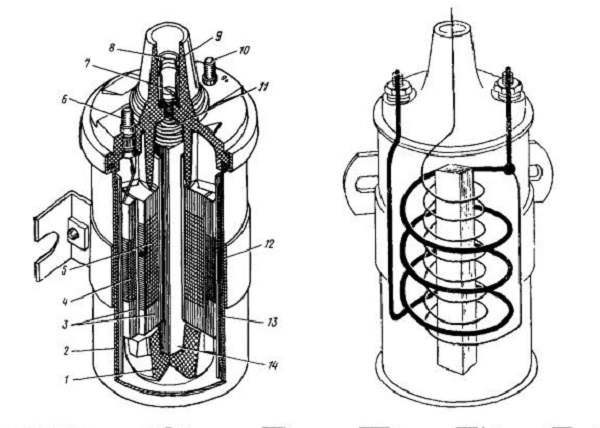

Эта катушка представляет собой высоковольтный импульсный трансформатор. Она состоит из сердечника, на который намотана вторичная обмотка из тонкого провода. Внешняя часть катушки обмотана первичной обмоткой, выполненной из более толстой проволоки. Обе обмотки подключены к аккумуляторной батарее.
Основная функция сердечника заключается в усилении магнитного поля. Когда цепь во вторичной обмотке разрывается, возникает высоковольтный ток, который поступает на свечу зажигания, где происходит пробой и образуется искра.
Как проверить катушку зажигания?
Тестирование катушки зажигания (КЗ) осуществляется поэтапно:
- внешний осмотр;
- проверка наличия напряжения;
- измерение сопротивления с помощью омметра;
- проверка на наличие искры.
Во время визуального осмотра можно обнаружить механические повреждения, следы масла, накопление грязи, а также оценить надежность соединений и контактов в электросети. Чтобы проверить наличие напряжения на узле, необходимо включить зажигание и измерить вольтметром напряжение между выводом «Б» и массой. Оно должно составлять 12 В. Если напряжение отсутствует, причина может быть в замке зажигания.

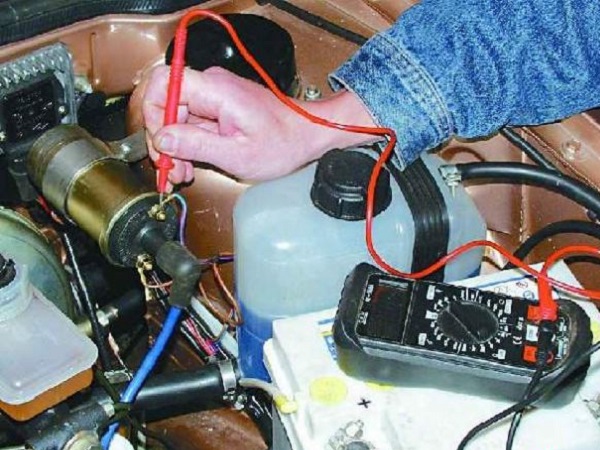

Для измерения сопротивления обмоток мультиметр следует установить в режим измерения сопротивления. Один щуп мультиметра подключается к выводам обеих обмоток, а второй — к выводу первичной обмотки. В этом случае прибор покажет значение сопротивления первичной обмотки (автор видео — altevaa TV).
Подключив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ, можно измерить общее сопротивление обеих обмоток. Таким образом, также можно определить сопротивление вторичной обмотки.
При измерении сопротивления обмоток показания должны соответствовать следующим значениям:
Читайте также:
- для первичной обмотки – 3-3,5 кОм;
- для вторичной обмотки – 5-9 кОм.
Если полученные значения отличаются от указанных, это свидетельствует о неисправности узла, который требует ремонта. Признаком неисправности КЗ является наличие замыкания на массу.
Не следует прикасаться к корпусу мотора, так как это может привести к пробою обмотки КЗ и вывести ее из строя.
В автомобилях ВАЗ 2106 с инжекторным двигателем отсутствует прерыватель-распределитель, вместо него используются две катушки зажигания, расположенные на крышке головки блока цилиндров. Напряжение в сети проверяется с помощью специального контроллера. Частыми причинами неисправности КЗ являются перегрев или межвитковое замыкание обмоток, что может происходить при эксплуатации двигателя с чрезмерными зазорами свечей зажигания или при отсутствии контакта в соединениях.
| Этап проверки/подключения | Необходимые инструменты | Описание действия |
|---|---|---|
| Визуальный осмотр катушки | Фонарик, чистая ветошь | Осмотрите корпус катушки на предмет трещин, вздутий, следов оплавления или утечки масла. Проверьте состояние высоковольтного провода, идущего от катушки к трамблеру, и низковольтных проводов, подходящих к клеммам. |
| Проверка сопротивления первичной обмотки | Мультиметр (режим омметра) | Отсоедините низковольтные провода от клемм катушки («+» и «-«). Подключите щупы мультиметра к этим клеммам. Нормальное сопротивление должно быть в пределах 0.5 — 2 Ом (точное значение может незначительно отличаться в зависимости от модели катушки, сверьтесь с мануалом). Отсутствие показаний или очень высокое сопротивление указывает на обрыв. |
| Проверка сопротивления вторичной обмотки | Мультиметр (режим омметра) | Отсоедините высоковольтный провод от центрального вывода катушки. Подключите один щуп мультиметра к центральному выводу, а другой — к одной из низковольтных клемм (например, «-«). Нормальное сопротивление должно быть в пределах 3000 — 10000 Ом (3-10 кОм). Отсутствие показаний или очень низкое сопротивление указывает на обрыв или короткое замыкание. |
| Проверка искры (без снятия катушки) | Свечной ключ, запасная свеча зажигания (или специальный искровой разрядник), изолированные плоскогубцы | Отсоедините высоковольтный провод от трамблера. Вставьте в него запасную свечу зажигания. Приложите корпус свечи к «массе» автомобиля (например, к двигателю). Попросите помощника кратковременно включить стартер. Должна проскочить сильная, яркая искра. Будьте осторожны, не касайтесь высоковольтных проводов голыми руками! |
| Проверка искры (со снятием катушки) | Провода для подключения, аккумулятор, запасная свеча зажигания | Подключите «+» катушки к «+» аккумулятора, а «-» катушки к «-» аккумулятора через прерыватель (например, кнопку или просто кратковременно касаясь провода). От центрального вывода катушки подключите высоковольтный провод к запасной свече, корпус которой приложен к «массе». При замыкании/размыкании цепи «-» катушки должна проскакивать искра. |
| Подключение катушки (стандартная схема) | Отвертка, гаечный ключ | Подключите провод от замка зажигания (обычно красный или коричневый) к клемме «+». Подключите провод от трамблера (обычно синий или черный) к клемме «-«. Подключите высоковольтный провод от центрального вывода катушки к центральному выводу крышки трамблера. Убедитесь в надежности всех соединений. |
| Проверка после подключения | Запуск двигателя | Запустите двигатель. Если он работает ровно, без пропусков зажигания, значит, катушка подключена правильно и исправна. |
Интересные факты
Вот несколько интересных фактов о проверке и подключении катушки зажигания на ВАЗ 2106 в гаражных условиях:
-
Метод проверки с помощью мультиметра: Один из самых простых способов проверить катушку зажигания — использовать мультиметр. Измерив сопротивление обмоток катушки, можно определить, исправна ли она. Для этого нужно отключить катушку от системы зажигания и проверить сопротивление между выводами. Нормальные значения должны находиться в пределах 3-5 Ом для первичной обмотки и 6-10 кОм для вторичной.
-
Использование старой свечи: Если у вас нет под рукой специального оборудования, можно использовать старую свечу зажигания для проверки катушки. Для этого нужно подключить свечу к высоковольтному проводу катушки и заземлить её. При прокрутке двигателя искра должна быть яркой и четкой. Если искра слабая или отсутствует, это может указывать на неисправность катушки.
-
Проверка на наличие трещин и повреждений: Визуальный осмотр катушки зажигания может дать много информации о её состоянии. Трещины, следы коррозии или обгоревшие участки могут свидетельствовать о том, что катушка нуждается в замене. В гаражных условиях это можно сделать быстро и без специальных инструментов, что позволяет избежать дальнейших проблем с запуском двигателя.
Характерные неисправности узла и способы их устранения
Одной из распространенных причин поломки деталей являются неисправные высоковольтные провода и свечи зажигания. Короткое замыкание (КЗ) часто возникает, если зажигание остается включенным на длительное время, в то время как двигатель не работает. При повышенной температуре изоляция обмоток начинает высыхать и разрушаться, что приводит к короткому замыканию. В таком случае КЗ становится непригодной и нуждается в замене.
Также причиной неработающего КЗ может быть плохой контакт с электропроводкой. В данной ситуации необходимо подтянуть контакты и очистить клеммы от окислов.
Часто неисправность связана со слабой искрой. Если искра не способна преодолеть зазор более 5 мм, это указывает на проблему. Исправный узел должен обеспечивать пробой зазора примерно в 15 мм. Если этого не происходит, значит, КЗ неисправна и ее следует заменить.
Инструкция по подключению КЗ
Для выполнения процедуры снятия и замены катушки зажигания (КЗ) необходимо подготовить:
- головки или ключи на «8» и «10»;
- удлинитель;
- небольшой вороток или трещотку.
Катушка зажигания располагается в левом углу моторного отсека.
Процесс замены включает следующие шаги:
- В первую очередь необходимо отсоединить центральный высоковольтный провод от распределителя зажигания (трамблера).
- Затем с помощью ключа на «8» отключите питающие провода от контактов КЗ. Чтобы правильно подключить провода после установки нового устройства, рекомендуется запомнить их расположение или сделать пометки.
- На следующем этапе открутите две гайки, которые крепят хомут, удерживающий корпус КЗ.
- После того как гайки хомута будут сняты, можно извлечь катушку.
- Установите новое устройство и подключите все провода в соответствии с вашими пометками.
Сборка производится в обратном порядке.
Фотогалерея «Замена КЗ на ВАЗ 2106»
После установки нового комплектующего устройства необходимо провести проверку функционирования двигателя внутреннего сгорания.
Видео «Неисправности КЗ на ВАЗ 2106»
В данном видео обсуждаются проблемы с КЗ и ее неисправностями на автомобиле ВАЗ 2106 (автор ролика – INGENIEUR).
Необходимые инструменты и материалы для работы
Для проверки и подключения катушки зажигания на ВАЗ 2106 в гаражных условиях вам понадобятся определенные инструменты и материалы. Подготовка рабочего места и наличие всех необходимых предметов значительно упростит процесс и сделает его более эффективным.
- Набор инструментов:
- Ключи и головки (размеры 10, 13, 17 мм) для снятия и установки катушки зажигания.
- Отвертки (плоская и крестовая) для работы с креплениями и разъемами.
- Плоскогубцы для снятия проводов и работы с зажимами.
- Мультиметр для проверки сопротивления катушки зажигания и других электрических параметров.
- Тестовая лампа для проверки наличия напряжения на выводах катушки.
- Материалы:
- Новая катушка зажигания, если старая вышла из строя.
- Изолента или термоусадочные трубки для изоляции проводов.
- Контактная смазка для улучшения электрического контакта.
- Дополнительные принадлежности:
- Рабочая перчатка для защиты рук.
- Фонарик или настольная лампа для освещения рабочего места.
- Чистая тряпка для удаления грязи и пыли с деталей.
Перед началом работы убедитесь, что у вас есть все перечисленные инструменты и материалы. Это поможет избежать ненужных перерывов и ускорит процесс проверки и подключения катушки зажигания. Также рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля, чтобы точно знать, как правильно выполнять все действия.
Советы по выбору качественной катушки зажигания
При выборе катушки зажигания для ВАЗ 2106 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать частых поломок. Вот несколько рекомендаций, которые помогут вам сделать правильный выбор.
1. Обратите внимание на производителя
Выбирайте катушки зажигания от известных и проверенных производителей. На рынке представлено множество брендов, но не все из них могут гарантировать высокое качество. Рекомендуется отдавать предпочтение таким маркам, как Bosch, Beru или VAG, которые зарекомендовали себя на рынке автозапчастей.
2. Проверьте совместимость
Перед покупкой убедитесь, что катушка зажигания совместима с вашим автомобилем. Для этого можно обратиться к технической документации или проконсультироваться с продавцом. Неправильная катушка может привести к снижению производительности двигателя и увеличению расхода топлива.
3. Изучите отзывы
Перед покупкой полезно ознакомиться с отзывами других автовладельцев. На специализированных форумах и сайтах можно найти мнения о различных моделях катушек зажигания. Обратите внимание на частые проблемы, с которыми сталкиваются пользователи, и на общую оценку качества.
4. Проверьте гарантию
Качественные катушки зажигания обычно идут с гарантией. Это может быть признаком того, что производитель уверен в своем продукте. Обязательно уточните условия гарантии и срок ее действия перед покупкой.
5. Сравните цены
Не стоит спешить с покупкой первой попавшейся катушки. Сравните цены в разных магазинах и на онлайн-площадках. Иногда можно найти аналогичные товары по более низкой цене, но при этом не теряя в качестве. Однако будьте осторожны с слишком низкими ценами, так как это может быть признаком подделки.
6. Проверьте внешний вид
При покупке катушки зажигания внимательно осмотрите ее внешний вид. На качественной детали не должно быть трещин, сколов или других повреждений. Также обратите внимание на качество соединений и проводов. Некачественные материалы могут привести к быстрому выходу катушки из строя.
7. Убедитесь в наличии сертификатов
Покупая катушку зажигания, проверьте наличие сертификатов качества и соответствия. Это может быть дополнительным подтверждением того, что вы приобретаете надежный и безопасный продукт.
Следуя этим советам, вы сможете выбрать качественную катушку зажигания для вашего ВАЗ 2106, что обеспечит надежную работу двигателя и продлит срок службы автомобиля.
Общие рекомендации по обслуживанию системы зажигания
Система зажигания является одной из ключевых частей двигателя автомобиля ВАЗ 2106, и ее правильное обслуживание напрямую влияет на работу мотора. Чтобы избежать проблем с запуском и работой двигателя, важно регулярно проверять и при необходимости заменять компоненты системы зажигания, включая катушку.
Первое, что стоит сделать — это ознакомиться с основными признаками неисправности катушки зажигания. Если вы заметили, что двигатель стал работать неравномерно, появились перебои в работе, или автомобиль не заводится, это может быть связано с неисправной катушкой. Также стоит обратить внимание на наличие искр при запуске двигателя: если искра отсутствует, это может указывать на проблемы с катушкой.
Перед началом проверки катушки зажигания убедитесь, что у вас есть необходимые инструменты: мультиметр, отвертка, а также изолента для изоляции проводов. Также рекомендуется иметь под рукой запасные компоненты, если потребуется замена.
Для проверки катушки зажигания в гаражных условиях выполните следующие шаги:
- Отключите аккумулятор. Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
- Снимите катушку зажигания. Для этого открутите крепежные болты и аккуратно извлеките катушку из монтажного места. Обратите внимание на порядок подключения проводов, чтобы не перепутать их при установке.
- Проверьте визуально. Осмотрите катушку на наличие трещин, повреждений или коррозии. Если вы заметили какие-либо дефекты, возможно, катушка подлежит замене.
- Измерьте сопротивление. С помощью мультиметра проверьте сопротивление обмоток катушки. Для этого подключите щупы мультиметра к выводам катушки. Нормальное значение сопротивления должно находиться в пределах 0.5-2.5 Ом для первичной обмотки и 6-15 кОм для вторичной. Если значения выходят за пределы нормы, катушка неисправна.
- Проверьте искру. Установите катушку на место, подключите провода и, не устанавливая крышку, попробуйте запустить двигатель. Наблюдайте за искрой на свече зажигания. Если искра слабая или отсутствует, катушка может быть неисправна.
Если в процессе проверки вы обнаружили, что катушка зажигания не работает должным образом, рекомендуется заменить ее на новую. Установка новой катушки не займет много времени и не требует специальных навыков. Просто выполните установку в обратном порядке, подключив все провода согласно их первоначальному расположению.
Регулярное обслуживание системы зажигания, включая проверку катушки, поможет избежать серьезных проблем с двигателем и обеспечит его надежную работу. Не забывайте также проверять состояние свечей зажигания и проводов, так как они также влияют на эффективность работы системы зажигания.
