Замена катушки зажигания — ключевая процедура, влияющая на работу автомобиля. В статье рассмотрим принцип работы катушки, возможные неисправности и их симптомы, а также пошаговую инструкцию по замене. Вы узнаете о схеме подключения, зазоре между катушкой и маховиком, а также о распиновке, что поможет вам успешно выполнить эту задачу и поддерживать автомобиль в исправном состоянии.

Принцип работы катушки зажигания

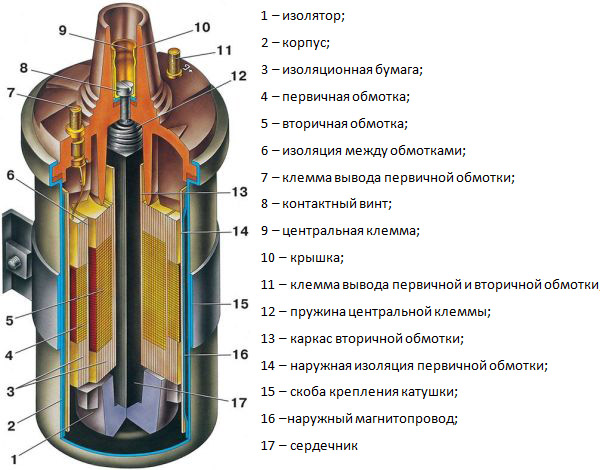

Перед тем как перейти к теме снятия, замены и подключения КЗ своими руками, давайте разберемся с принципом его работы. Это устройство состоит из двух обмоток — первичной и вторичной. Первичная обмотка включает от 100 до 150 витков толстой медной проволоки, которая обязательно должна быть изолирована для предотвращения скачков напряжения. Кроме того, на ее крышке располагаются два низковольтных кабеля.

Вторичная обмотка, в свою очередь, может содержать от 15 000 до 30 000 витков тонкой медной проволоки и находится внутри первичной. Один конец этой обмотки подключен к отрицательной клемме первичного элемента, а другой — к центральной клемме на крышке. Она отвечает за передачу высоковольтного заряда. Обе обмотки обвивают металлический сердечник, а вся конструкция помещена в изолированный корпус. Для предотвращения перегрева используется специальная смазка для катушек, в частности, трансформаторное масло, которым заполнен корпус.

Принцип работы КЗ заключается в том, что при прохождении низковольтного тока через первичную обмотку во вторичной обмотке формируется высоковольтный заряд. Когда ток проходит через первичную обмотку, создается магнитное поле. При отключении тока это магнитное поле генерирует высоковольтное напряжение во вторичной обмотке, которое передается через разъем и с помощью трамблера на свечи зажигания.

Возможные неисправности: признаки и причины

Признаки неисправности катушки зажигания:

• При нажатии на педаль акселератора возникают провалы в работе;
• Сила двигателя заметно снижается;
• Двигатель начинает работать нестабильно на холостом ходу;
• Мотор работает с перебоями.

Основные причины, способствующие возникновению данной проблемы:

1. Неправильное питание в электрической системе автомобиля. Для корректной работы электрических компонентов необходимо напряжение в бортовой сети не ниже 11.5 вольт. Если аккумуляторная батарея повреждена или имеет низкую производительность, это может привести к недостаточному питанию в электросети. В результате зарядка катушки зажигания займет больше времени.
2. Механические повреждения устройства, например, нарушение изоляции. Эта проблема может возникнуть из-за попадания моторного масла на устройство через неисправные уплотнения.
3. Плохой контакт. Повреждения устройства и постоянное воздействие влаги могут привести к выходу из строя первичной и вторичной обмоток, что, в свою очередь, создаст переходное сопротивление. Такие неисправности могут возникнуть из-за проблем в системе омывания, мойки двигателя или сильного дождя. Кроме того, на устройство негативно влияет соль, которой посыпают дороги в зимний период.
4. Тепловые проблемы. Некоторые катушки зажигания более подвержены перегреву, что может негативно сказаться на сроке их службы.
5. Работа в условиях вибрации. Высокие уровни вибрации во время работы двигателя могут привести к повреждению конструкции катушки зажигания (автор видео — канал Resta).

Проверка катушки зажигания

Интересные факты

Вот несколько интересных фактов о замене катушки зажигания, которые могут быть полезны для начинающих автолюбителей:

1. Функция катушки зажигания: Катушка зажигания преобразует низкое напряжение из аккумулятора (обычно 12 вольт) в высокое напряжение (до 45 000 вольт), необходимое для искры в свечах зажигания. Это критически важный процесс, так как именно искра воспламеняет топливно-воздушную смесь в цилиндрах двигателя.

2. Признаки неисправности: Если катушка зажигания начинает выходить из строя, это может проявляться в виде потери мощности, увеличенного расхода топлива, трудностей с запуском двигателя или даже его остановкой. В некоторых случаях на приборной панели может загореться индикатор «Check Engine», что также указывает на возможные проблемы с системой зажигания.

3. Замена катушки зажигания: Замена катушки зажигания — это одна из самых простых операций по обслуживанию автомобиля, которую может выполнить даже начинающий автолюбитель. Обычно для этого достаточно открутить несколько болтов и отсоединить электрические разъемы. Однако важно помнить о безопасности: перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания или удара током.

Основные методы проверки КЗ на работоспособность

Место установки катушки зажигания (КЗ) может варьироваться в зависимости от конкретной модели автомобиля, но чаще всего она располагается в области двигателя, особенно в блоке цилиндров. Перед началом диагностики обязательно отключите питание от аккумулятора и самой катушки. При отсоединении всех проводов важно запомнить их расположение, так как высоковольтные провода нельзя перепутать. В первую очередь после снятия катушки стоит провести визуальный осмотр на наличие повреждений и дефектов. Не забудьте тщательно очистить корпус устройства от загрязнений, так как это может привести к утечкам тока.

Для проверки катушки зажигания на наличие обрывов необходимо знать, как правильно выполнить прозвонку устройства, для чего вам понадобится омметр. Один щуп подключается к входу обмотки, а другой — к выходу. Сначала проверьте первичную обмотку, а затем вторичную. Сопротивление первичной обмотки должно быть значительно ниже, чем у вторичной.

В качестве альтернативы можно попробовать подключить первичную обмотку катушки к источнику напряжения 12 вольт, используя кнопки, рассчитанные на 20 В. Затем параллельно подключите конденсатор с такой же емкостью, как в системе зажигания вашего автомобиля. К вторичной обмотке присоедините свечу зажигания и несколько раз быстро активируйте источник. Если вы услышите треск, это указывает на наличие пробоев в устройстве.

Фотогалерея «Диагностика КЗ»

Инструкция по замене своими руками

Схема подключения катушки зажигания (КЗ) может варьироваться в зависимости от модели автомобиля. Если вы планируете заменить катушку зажигания на новую или на модуль, вам пригодится следующая инструкция. Процесс замены не представляет особой сложности.

Выбор изделия

Отдавайте предпочтение надежным производителям, а не китайским. Приобретение товаров, произведенных в Китае, напоминает игру в лотерею: вы никогда не можете быть уверены, насколько долго прослужит устройство. КЗ следует выбирать в соответствии с моделью вашего автомобиля.

Процесс замены

Для начала вам понадобится новая катушка зажигания (КЗ) и набор гаечных ключей. Также может пригодиться жидкость WD-40.

Процесс замены выглядит следующим образом:

1. В первую очередь отключите отрицательный провод от аккумулятора.
2. Затем найдите катушку зажигания, как упоминалось ранее, она расположена в области блока цилиндров двигателя.
3. К катушке могут быть подключены несколько проводов; вам нужно отсоединить тот, который соединен с центральным контактом крышки распределительного устройства.
4. Далее открутите гайки, которые удерживают провода на крышке катушки. Если провода сильно заржавели, обработайте их средством WD-40 и подождите 2-3 минуты.
5. Затем отметьте провода, которые были отсоединены, и зафиксируйте это на схеме. На этом этапе важно не ошибиться, так как подключение проводов должно происходить в строго определенном порядке.
6. Обычно катушка зажигания крепится к кузову автомобиля несколькими гайками; вам нужно немного ослабить их, но не полностью откручивать.
7. Затем сдвиньте катушку немного в сторону и снимите ее, заменив на новую. Подключение катушки должно производиться согласно схеме распиновки, которая может различаться в зависимости от модели автомобиля. Сборка осуществляется в обратном порядке (автор видео — канал Замена масла и другие виды ТО, мелкий ремонт!).

Замена катушек зажигания и свечей на Хендай Солярис 1.6 (Hyundai Solaris)(как поменять)XXX

Заключение

Как вы можете заметить, в общем, процесс диагностики и замены устройства не представляет особой сложности. С этой задачей, обладая нужными инструментами и навыками, сможет справиться практически любой автолюбитель. Перед началом диагностики катушек зажигания обязательно следует проверить высоковольтные провода. Это необходимо, так как симптомы неисправности у них могут быть схожими. Имейте в виду, что количество катушек может варьироваться в зависимости от марки автомобиля — в иномарках часто используется по одной катушке на каждую свечу зажигания.

Видео «Как самостоятельно отремонтировать КЗ?»

В видео ниже подробно изложена процедура ремонта катушки зажигания в условиях гаража (автор ролика — канал IZO)))LENTA).

Ремонт МОДУЛЯ ЗАЖИГАНИЯ (КАТУШКА) ОПЕЛЬ АСТРА, ШЕВРОЛЕ АВЕО, ШЕВРОЛЕ КРУЗ

Советы по уходу за катушкой зажигания

Уход за катушкой зажигания — это важный аспект обслуживания автомобиля, который может значительно продлить срок службы этого компонента и улучшить общую производительность двигателя. Вот несколько советов, которые помогут вам правильно ухаживать за катушкой зажигания:

• Регулярная проверка состояния катушки: Периодически осматривайте катушку зажигания на наличие трещин, коррозии или других повреждений. Если вы заметили какие-либо аномалии, лучше заменить катушку, чтобы избежать проблем с запуском двигателя.
• Проверка проводов и соединений: Убедитесь, что провода, соединяющие катушку зажигания с свечами, находятся в хорошем состоянии. Изношенные или поврежденные провода могут привести к неправильной работе катушки и, как следствие, к проблемам с зажиганием.
• Чистка катушки: Пыль и грязь могут накапливаться на катушке зажигания, что может ухудшить её работу. Регулярно очищайте катушку с помощью мягкой ткани и, при необходимости, специального очистителя для электроники. Избегайте использования агрессивных химикатов, которые могут повредить компоненты.
• Проверка зазора между катушкой и свечами: Убедитесь, что зазор между катушкой зажигания и свечами зажигания соответствует рекомендациям производителя. Неправильный зазор может привести к неэффективному зажиганию и увеличенному расходу топлива.
• Замена катушки при необходимости: Если вы заметили ухудшение работы двигателя, такие как пропуски зажигания, трудности с запуском или увеличение расхода топлива, это может быть признаком неисправности катушки зажигания. В таких случаях рекомендуется провести диагностику и, при необходимости, заменить катушку.
• Использование качественных запчастей: При замене катушки зажигания выбирайте только качественные и проверенные запчасти. Использование дешевых или неоригинальных компонентов может привести к быстрому выходу из строя и дополнительным затратам на ремонт.
• Соблюдение рекомендаций производителя: Всегда следуйте рекомендациям производителя вашего автомобиля относительно обслуживания и замены катушки зажигания. Это поможет избежать ненужных проблем и обеспечит надежную работу двигателя.

Следуя этим простым советам, вы сможете значительно увеличить срок службы катушки зажигания и обеспечить надежную работу вашего автомобиля. Помните, что регулярное обслуживание — это залог долговечности и безопасности вашего транспортного средства.

Частые ошибки при замене катушки зажигания

Замена катушки зажигания — это важная процедура, которая может значительно повлиять на работу двигателя вашего автомобиля. Однако, несмотря на кажущуюся простоту, многие автолюбители совершают ошибки, которые могут привести к дополнительным проблемам. Рассмотрим наиболее распространенные из них.

1. Неправильный выбор катушки зажигания. Одной из самых распространенных ошибок является установка катушки, которая не соответствует спецификациям вашего автомобиля. Каждая модель автомобиля требует определенной катушки зажигания, и использование неподходящей может привести к плохой работе двигателя или даже его повреждению. Перед покупкой обязательно ознакомьтесь с рекомендациями производителя.

2. Игнорирование состояния проводов и свечей зажигания. При замене катушки зажигания важно также проверить состояние проводов и свечей зажигания. Если они изношены или повреждены, это может привести к неправильной работе новой катушки. Рекомендуется заменять все компоненты системы зажигания одновременно, чтобы избежать повторных ремонтов в ближайшем будущем.

3. Неправильная установка катушки. Установка катушки зажигания требует внимательности. Неправильное подключение проводов или неаккуратная установка могут привести к короткому замыканию или другим электрическим проблемам. Убедитесь, что все соединения надежны и правильно зафиксированы.

4. Пренебрежение чистотой. Перед установкой новой катушки зажигания необходимо очистить место установки от грязи и коррозии. Загрязнения могут повлиять на работу катушки и привести к ее преждевременному выходу из строя. Используйте чистящие средства, подходящие для автомобильных деталей, и следите за тем, чтобы не повредить другие компоненты.

5. Необоснованное игнорирование диагностики. Если вы заменили катушку зажигания, но проблемы с двигателем продолжаются, не стоит сразу же делать выводы о некачественной детали. Проведите полную диагностику системы зажигания и других связанных компонентов. Возможно, причина кроется в другом элементе, например, в блоке управления двигателем или системе подачи топлива.

6. Неправильная работа с инструментами. Использование неподходящих инструментов или неаккуратное обращение с ними может привести к повреждению катушки или других компонентов. Убедитесь, что у вас есть все необходимые инструменты и что вы знаете, как ими пользоваться. Если вы не уверены в своих силах, лучше обратиться к профессионалам.

Избегая этих распространенных ошибок, вы сможете успешно заменить катушку зажигания и обеспечить надежную работу вашего автомобиля. Помните, что правильный подход к ремонту и обслуживанию автомобиля — залог его долговечности и безопасности на дороге.

Сравнение оригинальных и неоригинальных катушек зажигания

При выборе катушки зажигания для вашего автомобиля важно учитывать, что на рынке представлены как оригинальные, так и неоригинальные (или аналоговые) детали. Каждая из этих категорий имеет свои преимущества и недостатки, которые могут существенно повлиять на работу двигателя и общую надежность автомобиля.

Оригинальные катушки зажигания производятся непосредственно автопроизводителем или его официальными партнерами. Они разрабатываются с учетом всех технических требований конкретной модели автомобиля, что обеспечивает их высокую совместимость и надежность. Оригинальные катушки часто имеют более длительный срок службы и гарантии, что может оправдать их более высокую цену. Кроме того, использование оригинальных запчастей может положительно сказаться на сохранении гарантии на автомобиль.

Однако, оригинальные катушки зажигания могут быть значительно дороже, чем их аналоги. Это может стать серьезным фактором для автовладельцев, особенно если замена катушки требуется часто. Также стоит отметить, что в некоторых случаях оригинальные детали могут быть недоступны в определенных регионах, что затрудняет их приобретение.

Неоригинальные катушки зажигания производятся сторонними компаниями и могут предлагать более доступные цены. Они могут быть хорошим вариантом для тех, кто ищет экономию, однако их качество и надежность могут варьироваться. Некоторые производители неоригинальных катушек предлагают детали, которые по характеристикам близки к оригинальным, но не всегда это так. Важно тщательно исследовать репутацию производителя и отзывы других автовладельцев перед покупкой.

Неоригинальные катушки могут иметь меньший срок службы и могут не обеспечивать такую же производительность, как оригинальные. В некоторых случаях использование неоригинальных деталей может привести к дополнительным проблемам, таким как перебои в работе двигателя, повышенный расход топлива или даже повреждение других компонентов системы зажигания.

При сравнении оригинальных и неоригинальных катушек зажигания, важно учитывать следующие аспекты:

• Цена: Оригинальные катушки, как правило, дороже, но могут оправдать свою стоимость надежностью и долговечностью.
• Качество: Оригинальные детали разрабатываются с учетом всех стандартов, в то время как неоригинальные могут варьироваться по качеству.
• Совместимость: Оригинальные катушки идеально подходят для конкретной модели автомобиля, в то время как неоригинальные могут не всегда обеспечивать такую же совместимость.
• Гарантия: Оригинальные катушки часто имеют длительную гарантию, что может быть важным фактором для автовладельцев.

В конечном итоге, выбор между оригинальной и неоригинальной катушкой зажигания зависит от ваших приоритетов, бюджета и требований к автомобилю. Если вы стремитесь к максимальной надежности и долговечности, оригинальная катушка может быть лучшим выбором. Если же вы хотите сэкономить и готовы к возможным компромиссам, неоригинальная катушка может стать приемлемым вариантом, но с учетом всех рисков, связанных с ее использованием.
