Катушка зажигания — ключевой элемент системы зажигания автомобиля ВАЗ 2109. Ее неисправность может вызвать проблемы с запуском двигателя и его работой. В статье рассмотрим признаки неисправности катушки зажигания для инжекторных и карбюраторных моделей, а также предложим пошаговую инструкцию по диагностике и ремонту в домашних условиях. Эти знания помогут владельцам автомобилей самостоятельно выявлять и устранять проблемы, экономя время и деньги на сервис.

Особенности устройства катушки зажигания

Независимо от типа двигателя, установленного на вашем автомобиле ВАЗ 21099 — будь то инжекторный или карбюраторный — функция катушки зажигания (КЗ) остается неизменной. Катушка зажигания ВАЗ 2109 отвечает за создание качественной искры на свечах, что необходимо для воспламенения топливной смеси. КЗ, как на инжекторе, так и на карбюраторе, генерирует высоковольтные импульсы, которые обеспечивают надежный разряд между электродами. Проще говоря, это устройство, работающее как трансформатор, которое в импульсном режиме преобразует 12-вольтное напряжение в 20-30 тысяч вольт.

Для того чтобы обеспечить воспламенение топливной смеси, используются высоковольтные провода. Принцип работы всей системы достаточно прост: после поворота ключа в замке зажигания трамблер получает сигнал и передает его на КЗ, где он преобразуется. Затем прерыватель распределяет искру по цилиндрам в соответствии с установленными параметрами. Что касается конструкции КЗ, то для ВАЗ 2109, как с карбюратором, так и с инжектором, схема довольно проста — она включает первичную и вторичную обмотки, намотанные на магнитопровод.

Первичная обмотка состоит из более толстого провода с меньшим количеством витков, в то время как вторичная обмотка имеет больше витков, но выполнена из провода меньшего диаметра. Высоковольтный импульс возникает в результате электромагнитной индукции и накопления заряда, который передается при отключении первичной обмотки. После этого происходит воспламенение топливовоздушной смеси, что и запускает двигатель (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=cv3jdlbxm8Q

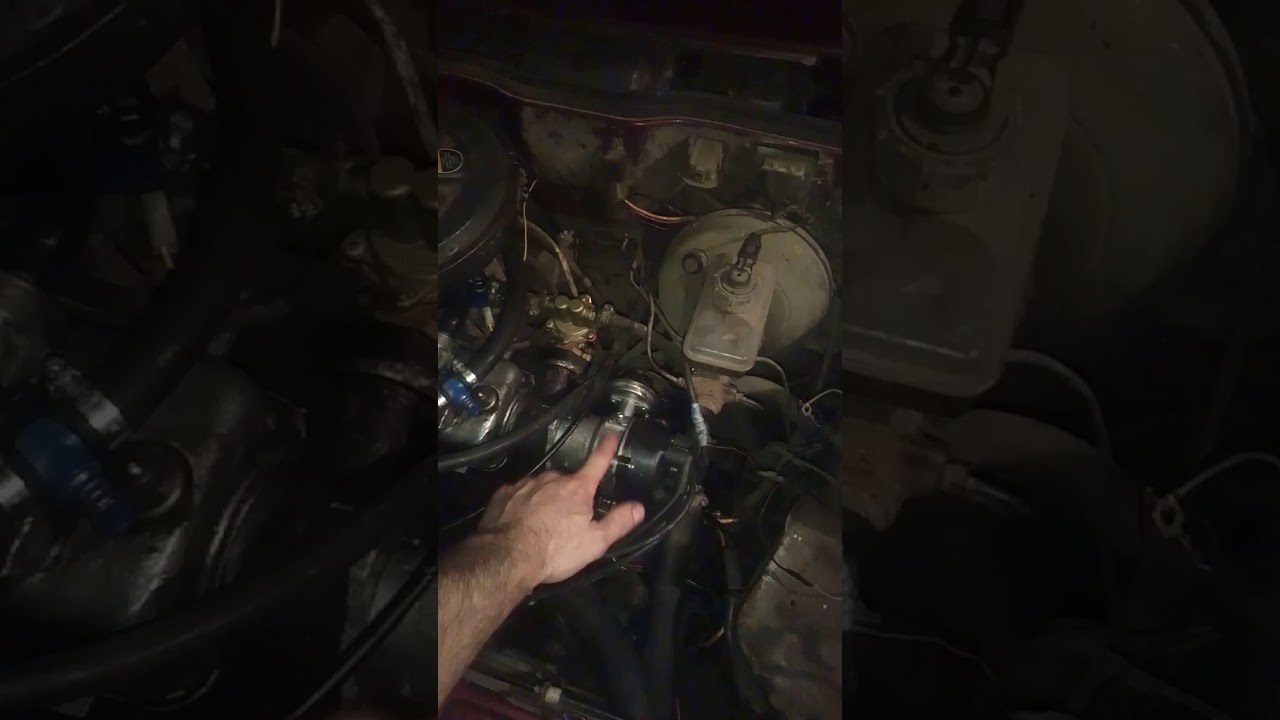

ремонт катушки ваз 2108 мой совет

Как проверить катушку зажигания?

Перед тем как приступить к проверке катушки зажигания (КЗ) на ВАЗ 21099 с инжектором или карбюратором, важно подготовить мультиметр и отключить аккумулятор. Проверка подключения устройства может быть выполнена без необходимости его демонтажа.

Диагностика работоспособности КЗ на модели 21099 включает несколько шагов:

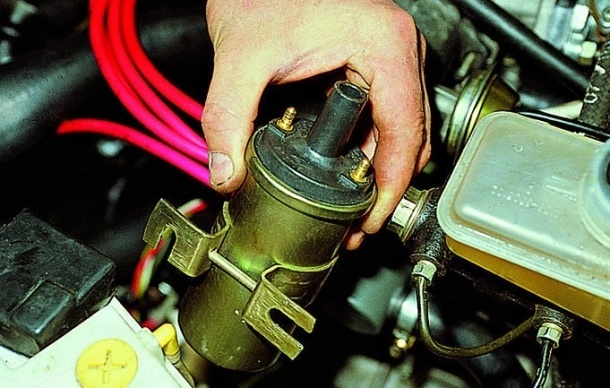

1. В первую очередь, необходимо отсоединить высоковольтные провода от выводов катушки. Для этого используйте гаечный ключ на 8, чтобы открутить гайки, фиксирующие кабели к выводам К и Б. Обязательно запомните расположение проводов, чтобы не перепутать их при повторной установке.

2. Затем следует проверить катушку зажигания, в частности, первичную обмотку. Подключите один щуп мультиметра к выводу Б, а другой — к выводу К на первичной обмотке. После этого включите мультиметр в режим омметра. Если первичная обмотка исправна, сопротивление должно составлять примерно 0.4-0.5 Ом.

3. Далее необходимо проверить вторичную обмотку. Для этого также используйте мультиметр. Один щуп подключите к выводу Б катушки, а другой — к разъему для высоковольтного кабеля. На этом этапе также измерьте сопротивление. Если вторичная обмотка в порядке, то значение сопротивления должно находиться в диапазоне 4.5-5.5 кОм.

4. Завершающим этапом будет проверка изоляции, чтобы выявить возможные короткие замыкания в системе. Для этого один щуп мультиметра подключите к выводу Б устройства, а другой — к массе, можно использовать корпус катушки. Если все в порядке, сопротивление должно быть высоким — около 50 мОм. Если значение значительно отличается, это указывает на наличие замыкания. Обратите внимание, что если хотя бы один из этапов выявил неисправность, катушку необходимо отремонтировать или заменить. Если же катушка работает нормально, но проблемы в системе зажигания сохраняются, следует проверить высоковольтные провода, свечи и трамблер.

Интересные факты

Вот несколько интересных фактов о ремонте катушки зажигания на автомобилях ВАЗ 2109 в домашних условиях:

1. Простота конструкции: Катушка зажигания на ВАЗ 2109 имеет довольно простую конструкцию, что делает её ремонт доступным даже для начинающих автолюбителей. Обычно достаточно заменить поврежденные провода или контакты, что позволяет сэкономить на услугах автосервиса.

2. Использование мультиметра: Для диагностики неисправностей катушки зажигания можно использовать мультиметр. Проверка сопротивления обмоток катушки позволяет быстро определить, есть ли проблемы с её работой. Это позволяет избежать ненужной замены исправных деталей.

3. Кастомизация и улучшение: Некоторые владельцы ВАЗ 2109 экспериментируют с установкой катушек зажигания от более современных моделей или даже от других марок автомобилей. Это может улучшить производительность двигателя и повысить его надежность, но требует знаний и навыков в электрике и механике.

Характерные неисправности узла и способы их устранения

В каких ситуациях может понадобиться замена механизма:

1. При возникновении замыкания в его работе, особенно если это касается замыкания между витками одной из обмоток.
2. Если в электрической цепи первичной и вторичной обмотки обнаружен разрыв. Найти его может быть сложно, и в таких случаях специалисты обычно советуют полностью заменить устройство.
3. Одной из распространенных неисправностей, характерных для отечественных автомобилей «девятка», является пробой изоляции вторичной обмотки на корпус, что приводит к короткому замыканию.
4. Наличие повреждений на корпусе и крышке устройства. Хотя с дефектами на корпусе механизм может продолжать функционировать, это не всегда так. В случае повреждения крышки ее замена становится необходимой.
5. Утечка смазки из крышки устройства.
6. Также замена механизма может быть вызвана неправильными показаниями измерительного прибора при проверке сопротивления в первичной или вторичной обмотках.

Видео «Наглядная инструкция по диагностике КЗ в домашних условиях»

В видео ниже представлена универсальная инструкция по самостоятельной проверке короткого замыкания с использованием мультиметра (автор — Алексей Романов).

https://youtube.com/watch?v=azta75jDHZk

Необходимые инструменты и материалы для ремонта

Для успешного ремонта катушки зажигания на автомобилях ВАЗ 2109 в домашних условиях необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс, но и повысит качество выполненной работы.

Инструменты:

• Набор ключей и головок: Для демонтажа катушки зажигания потребуется набор ключей и головок, включая ключи на 10 и 13 мм. Эти размеры подходят для большинства креплений, используемых в конструкции катушки.
• Отвертки: Набор плоских и крестовых отверток поможет открутить различные винты и зажимы, которые могут быть использованы для крепления катушки.
• Мультиметр: Этот инструмент необходим для проверки целостности катушки и измерения сопротивления. Мультиметр поможет определить, есть ли повреждения в обмотках катушки.
• Плоскогубцы: Плоскогубцы могут понадобиться для снятия проводов и других мелких деталей, которые могут быть зажаты или затянуты.
• Ключ для свечей зажигания: Если потребуется заменить свечи зажигания, то ключ для их демонтажа будет незаменим.
• Лупа или увеличительное стекло: Для детального осмотра катушки и выявления возможных трещин или повреждений.

Материалы:

• Изолента: Может понадобиться для изоляции проводов или мест соединений, если они повреждены.
• Контактная смазка: Используется для обработки контактов, чтобы предотвратить окисление и обеспечить надёжный контакт.
• Запчасти: В случае необходимости замены, стоит заранее приобрести новую катушку зажигания или необходимые детали, такие как провода или коннекторы.
• Чистящие средства: Для очистки контактов и других частей катушки от загрязнений и окислов.

Подготовив все необходимые инструменты и материалы, вы значительно упростите процесс ремонта катушки зажигания на вашем автомобиле. Убедитесь, что у вас есть всё под рукой, прежде чем приступить к работе, чтобы избежать ненужных задержек и обеспечить качественный результат.

Пошаговая инструкция по разборке и сборке катушки зажигания

Ремонт катушки зажигания на автомобилях ВАЗ 2109 может показаться сложной задачей, однако, следуя пошаговой инструкции, вы сможете выполнить эту работу самостоятельно в домашних условиях. Важно помнить, что катушка зажигания является ключевым элементом системы зажигания, и ее исправность напрямую влияет на работу двигателя.

Необходимые инструменты и материалы

• Набор ключей и отверток
• Мультиметр
• Изолента
• Очиститель контактов
• Силиконовый герметик
• Новая катушка зажигания (если требуется замена)

Шаг 1: Подготовка к разборке

Перед началом работы убедитесь, что автомобиль находится на ровной поверхности, а двигатель остыл. Отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.

Шаг 2: Снятие катушки зажигания

Катушка зажигания на ВАЗ 2109 расположена в моторном отсеке. Найдите ее и аккуратно отсоедините все электрические разъемы. Обратите внимание на порядок подключения проводов, чтобы не перепутать их при сборке. Затем открутите крепежные болты, которые фиксируют катушку на месте, и снимите ее.

Шаг 3: Разборка катушки зажигания

После снятия катушки, аккуратно открутите ее корпус. Обычно он состоит из двух половин, которые соединены винтами. Используйте отвертку, чтобы освободить винты, и аккуратно разделите корпус. Внутри вы найдете магнитные катушки и другие компоненты. Обратите внимание на состояние всех деталей, особенно на изоляцию и контакты.

Шаг 4: Проверка компонентов

С помощью мультиметра проверьте сопротивление обмоток катушки. Нормальные значения должны находиться в пределах 0.5-2.0 Ом для первичной обмотки и 6-15 кОм для вторичной. Если значения выходят за пределы нормы, это может указывать на неисправность катушки.

Шаг 5: Очистка и замена поврежденных деталей

Используйте очиститель контактов для удаления загрязнений с контактов и обмоток. Если вы обнаружили поврежденные провода или изоляцию, замените их на новые. Для этого может потребоваться использование изоленты или термоусадочных трубок для надежной изоляции.

Шаг 6: Сборка катушки зажигания

После проверки и замены всех необходимых компонентов, начните сборку катушки. Убедитесь, что все детали правильно установлены, и закройте корпус, закручивая винты. Не забудьте проверить, чтобы не осталось лишних деталей или инструментов внутри корпуса.

Шаг 7: Установка катушки зажигания на место

Установите катушку зажигания обратно в моторный отсек, прикрепив ее на место с помощью крепежных болтов. Подключите все электрические разъемы, следя за тем, чтобы они были подключены в правильном порядке.

Шаг 8: Проверка работоспособности

Подключите аккумулятор и запустите двигатель. Убедитесь, что он работает ровно и без перебоев. Если двигатель не запускается или работает нестабильно, проверьте все подключения и состояние катушки еще раз.

Следуя этой пошаговой инструкции, вы сможете успешно разобрать и собрать катушку зажигания на автомобиле ВАЗ 2109, что поможет вам сэкономить время и деньги на ремонте. Однако, если у вас возникли сомнения или сложности, лучше обратиться к специалистам.

Советы по профилактике и уходу за катушкой зажигания

Чтобы продлить срок службы катушки зажигания на автомобилях ВАЗ 2109 и избежать её преждевременного выхода из строя, необходимо соблюдать несколько простых, но эффективных рекомендаций по профилактике и уходу.

1. Регулярная проверка состояния проводов и разъемов. Проводка, соединяющая катушку зажигания с другими компонентами системы, должна быть в хорошем состоянии. Осмотрите провода на наличие трещин, изоляции и коррозии. При обнаружении повреждений замените провода, чтобы избежать короткого замыкания и неправильной работы катушки.

2. Чистка контактов. Регулярно очищайте контакты катушки зажигания от грязи и окислов. Для этого используйте специальный очиститель контактов или изопропиловый спирт. Чистые контакты обеспечивают надежное соединение и способствуют стабильной работе системы зажигания.

3. Проверка крепления катушки. Убедитесь, что катушка зажигания надежно закреплена на своем месте. Вибрации во время работы двигателя могут привести к ослаблению креплений, что, в свою очередь, может вызвать перебои в работе катушки. При необходимости подтяните крепежные элементы.

4. Защита от влаги. Влага может негативно сказаться на работе катушки зажигания. Если ваш автомобиль часто подвергается воздействию дождя или снега, рекомендуется использовать защитные чехлы или специальные спреи для защиты электрических компонентов от влаги.

5. Замена свечей зажигания. Свечи зажигания играют важную роль в работе катушки. Изношенные или загрязненные свечи могут создавать дополнительные нагрузки на катушку, что может привести к её перегреву и выходу из строя. Рекомендуется менять свечи зажигания каждые 15-20 тысяч километров пробега.

6. Использование качественного топлива. Некачественное топливо может привести к образованию отложений в системе зажигания, что негативно скажется на работе катушки. Используйте проверенные и качественные бензины, чтобы избежать проблем с зажиганием.

7. Периодическая диагностика. Регулярно проводите диагностику системы зажигания на специализированных станциях технического обслуживания. Это поможет выявить возможные проблемы на ранних стадиях и предотвратить серьезные поломки катушки зажигания.

Соблюдение этих простых рекомендаций поможет вам поддерживать катушку зажигания в исправном состоянии и избежать ненужных затрат на её ремонт или замену.
