Катушка зажигания — ключевой элемент системы зажигания автомобиля, преобразующий низкое напряжение аккумулятора в высокое, необходимое для искрообразования в свечах зажигания. Понимание работы катушки, ее конструкции и характеристик поможет владельцам автомобилей лучше ориентироваться в устройстве своего транспортного средства и своевременно выявлять неисправности. В этой статье рассмотрим принцип работы катушки зажигания, ее виды и рекомендации по обслуживанию, что сделает поездку более безопасной и комфортной.

Назначение катушки зажигания в автомобиле

Данное устройство предназначено для хранения энергии и генерации напряжения. Оно необходимо для создания разряда, который подается на электрод свечи. Искра, возникающая в процессе, обеспечивает надежный запуск двигателя. Основная функция устройства основана на принципе индукции. В момент зажигания ток, поступающий от аккумулятора, прекращает поступление на устройство.

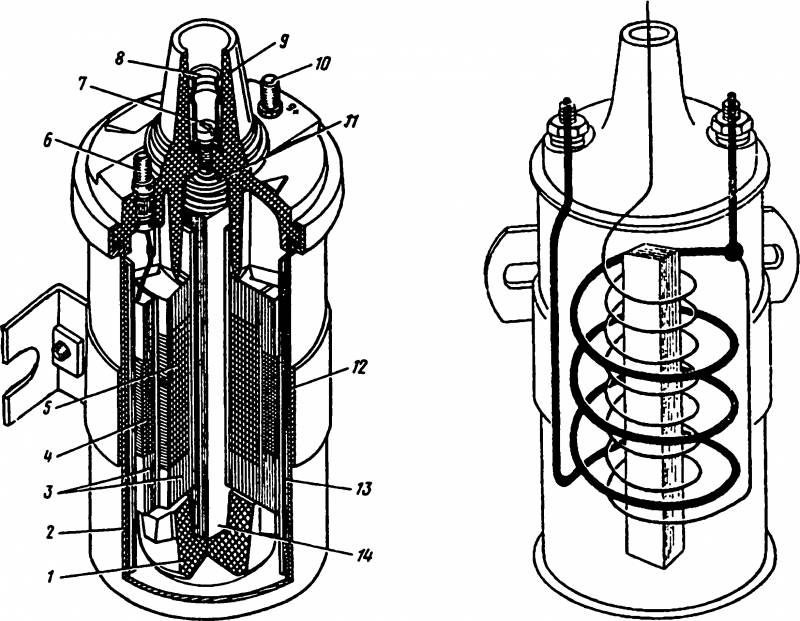

Конструктивные особенности КЗ

КЗ для автомобиля имеет следующую структуру:

1. Изолирующий элемент. Используется в качестве детали для изоляции.
2. Корпус устройства. Внутри него находятся все остальные компоненты КЗ. Обычно он изготавливается из металла, но также может быть выполнен из прочного пластика.
3. Изоляционная бумага.
4. Первичная обмотка. Вне зависимости от типа системы, эта деталь состоит из основного проводника, который должен быть изолирован. В зависимости от модели КЗ, количество витков может варьироваться от 100 до 150. Первичная обмотка оснащена выходами, каждый из которых рассчитан на 12 вольт.
5. Вторичная обмотка. Обычно устанавливается снаружи устройства, а количество витков может достигать от 15 до 30 тысяч. Такие механизмы могут быть одно- или двухвыводными, а также сдвоенными катушками, которые могут входить в состав индивидуальных систем. Внутри вторичной обмотки создается напряжение около 35 тысяч вольт, которое затем подается на свечи. Для надежной изоляции контактных элементов в КЗ используются наконечники.
6. Клеммный контакт первичной обмотки. На КЗ он обозначается символом К.
7. Контактный болт. Используется для крепления устройства и передачи электрического контакта.
8. Центральный выход, через который передается высоковольтное напряжение на свечи.
9. Защитная крышка устройства.
10. Клеммный элемент питания. Предназначен для подключения катушки к бортовой сети автомобиля.
11. Контактная пружина устройства.
12. Скоба.
13. Внешний кабель для подключения устройства.
14. Сердечник. Конструкция этого элемента предотвращает образование вихревых токов.

Интересные факты

Вот несколько интересных фактов о катушках зажигания и их принципах работы:

1. Принцип индукции: Катушка зажигания работает на основе закона электромагнитной индукции. Когда электрический ток проходит через первичную обмотку катушки, он создает магнитное поле. При отключении тока это поле коллапсирует, что вызывает индукцию высокого напряжения во вторичной обмотке. Это напряжение может достигать 20 000 — 45 000 вольт, что достаточно для создания искры в свечах зажигания.

2. Типы катушек: Существуют разные типы катушек зажигания, включая катушки с одним выходом (для одноцилиндровых двигателей) и катушки с несколькими выходами (для многопоршневых двигателей). Современные автомобили часто используют катушки с индивидуальным зажиганием для каждого цилиндра, что позволяет улучшить эффективность сгорания и снизить выбросы.

3. Технические характеристики: Основные характеристики катушки зажигания включают сопротивление первичной и вторичной обмоток, максимальное напряжение, которое она может генерировать, и время нарастания напряжения. Эти параметры влияют на производительность двигателя, его мощность и экономию топлива. Например, катушки с низким сопротивлением могут обеспечивать более быстрое нарастание напряжения, что улучшает искрообразование и, следовательно, эффективность сгорания.

Эти факты подчеркивают важность катушек зажигания в системе зажигания автомобиля и их влияние на общую производительность двигателя.

Расположение катушки зажигания в автомобиле

Для того чтобы выяснить, где именно расположен КЗ в вашем автомобиле, настоятельно советуем ознакомиться с сервисным руководством по эксплуатации. Чаще всего устройство находится в моторном отсеке. Вы можете обнаружить его на крыле или на перегородке, отделяющей салон автомобиля от моторного отсека. В некоторых случаях КЗ может быть установлено прямо на двигателе.

Принцип действия катушки зажигания

В общем, функционирование катушки зажигания можно разбить на четыре ключевых этапа:

1. На первичную обмотку трансформатора подается электрический ток, который создает магнитное поле.
2. При прекращении подачи тока это поле генерирует высокое напряжение на вторичной обмотке.
3. С вторичной обмотки напряжение передается на основную клемму устройства.
4. С клеммы напряжение поступает на распределительный узел, откуда оно направляется на свечи зажигания, вызывая искровой разряд.

Автомобильная катушка зажигания функционирует по принципу трансформатора. Сначала наматывается вторичная обмотка, которая выполнена из тонкого провода, а затем — первичная, имеющая меньшее количество витков, но более толстый провод. Когда контактные элементы замыкаются, первичный ток достигает максимального значения, которое определяется напряжением аккумулятора и омическим сопротивлением первичной обмотки.

Увеличивающийся ток в системе сталкивается с самоиндуктивным сопротивлением, которое противодействует напряжению аккумулятора. При замыкании контактов первичной обмотки ток проходит и создает магнитное поле, которое также пересекает вторичную обмотку. Это приводит к образованию высоковольтного тока во вторичной обмотке. Когда контакты размыкаются, в обеих обмотках возникает электродвижущая сила самоиндукции. Чем выше вторичное напряжение, тем быстрее исчезает магнитный поток, созданный первичной обмоткой.

На ферромагнитный сердечник может подаваться первичный ток, что помогает уменьшить энергию, накопленную в магнитном поле. Для снижения насыщения в конструкцию может быть добавлен разомкнутый магнитопровод. Это позволяет создавать катушки зажигания с индуктивностью первичной обмотки до 10 мГн и первичным током в 3-4 ампера. Превышение этого тока недопустимо, так как это может привести к повреждению контактных элементов прерывателя.

Подробно о принципе работы катушки зажигания в автомобилях можно узнать из видеоролика на канале NGKNTK EMEA.

При увеличении силы тока на вторичной части цепи напряжение резко снижается до уровня, известного как напряжение дуги. Это значение остается стабильным до тех пор, пока запас энергии не упадет до минимального уровня. В среднем длительность этого процесса составляет около 1,4 мс, что обычно достаточно для воспламенения топливной смеси. Когда напряжение дуги исчезает, остаточная энергия используется для поддержания затухающих колебаний тока и напряжения.

Длительность дугового заряда зависит от:

• объема накопленной энергии;
• соотношения топлива и воздуха в смеси;
• частоты вращения коленчатого вала двигателя;
• степени сжатия и других факторов.

При увеличении частоты вращения коленчатого вала двигателя время, в течение которого контактные элементы прерывателя остаются замкнутыми, сокращается. Это не позволяет первичному току достичь максимального значения за этот промежуток времени, что приводит к снижению накопленной энергии в магнитной системе катушки зажигания и, соответственно, к уменьшению вторичного напряжения.

Недостатки систем с механическими контактными элементами становятся заметными при слишком низких или высоких оборотах двигателя. При низкой частоте вращения между контактами прерывателя может возникать дуговой заряд, который забирает часть энергии. При слишком высоких оборотах снижается вторичное напряжение из-за вибрации контактов. В зависимости от типа катушки зажигания может быть предусмотрен дополнительный резисторный элемент, работающий по иному принципу.

Канал Soldering подробно объясняет, как проверить сопротивление катушки зажигания с помощью мультиметра.

В пусковом режиме, когда напряжение от аккумулятора снижается, резисторное устройство замыкается через дополнительные контакты, расположенные на тяговом реле. Для этого могут использоваться контактные элементы дополнительного реле активации стартера. Это позволяет первичной обмотке генерировать напряжение в диапазоне 7-8 вольт. В рабочем режиме, когда двигатель функционирует, напряжение, необходимое для питания электрооборудования, составляет 12-14 вольт.

Для намотки дополнительного резисторного устройства обычно используется никелевая или константовая проволока. Если применяется первый вариант, то сопротивление считается изменяющимся, так как оно варьируется в зависимости от величины проходящего тока. При работе двигателя на высоких оборотах первичный ток снижается, что приводит к уменьшению сопротивления.

Измеряем сопротивление катушки зажигания

[RU] Принципы работы катушки зажигания

Требования к современным катушкам зажигания

Современные катушки зажигания (КЗ) должны соответствовать следующим требованиям:

1. Простота конструкции. Чем более простой является устройство КЗ, тем легче его установка и последующее обслуживание. Упрощенная конструкция позволяет пользователю самостоятельно проводить диагностику в случае возникновения неисправностей.
2. Компактные размеры и легкий вес.
3. Долговечность эксплуатации. Высокая надежность устройства обеспечивает его продолжительный срок службы.
4. Эффективная защита от влаги и высоких температур. Важно, чтобы конструкция катушки и используемые материалы обладали стойкостью к повышенным температурам и влаге. Это гарантирует надежную работу КЗ в условиях изменяющейся погоды и агрессивной среды, характерной для моторного отсека. Пары, выделяющиеся от топлива и моторного масла, не должны негативно сказываться на устройстве и его корпусе. Повреждение корпуса может привести к ухудшению работы КЗ в целом.
5. Точная посадка устройства и устойчивость к коротким замыканиям. Конструкция КЗ должна быть разработана таким образом, чтобы размеры обеспечивали достаточный отвод тепла и поддержание температурной стабильности.

Технические характеристики катушек зажигания

Основные характеристики устройств представлены в таблице.

Виды катушек зажигания автомобиля

Существует несколько типов кузовов, применяемых в автомобилях. Каждый из них обладает уникальной конструкцией и характеристиками.

Общая катушка зажигания

Данный тип устройств используется как в системах с распределительными механизмами, так и без них. Эта категория катушек отличается простотой конструкции и является наиболее популярной.

Ранее стандартные катушки зажигания устанавливались на все автомобили без исключения.

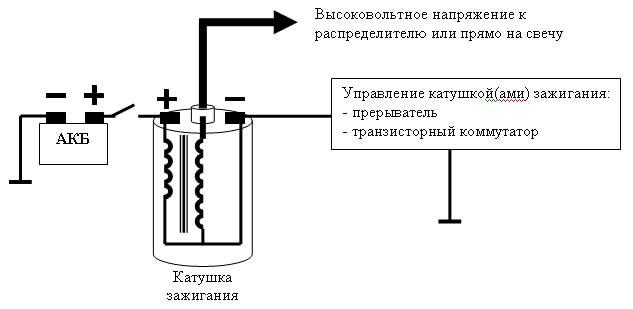

Схема общей катушки зажигания

Особенности общей катушки

Особенности, присущие общему типу устройств:

1. Максимальное значение рабочего вторичного напряжения колеблется в пределах от 18 до 20 кВ.
2. Сердечник устройства изготавливается из пластин, выполненных из электротехнической стали. Толщина каждой пластины составляет от 0,35 до 0,5 мм. Все пластины изолированы друг от друга, для изоляции используется лак или окалина.
3. На сердечник устройства устанавливается изоляционная трубка, на которую сверху монтируется вторичный элемент.
4. Корпус устройства изготавливается из листовой стали или алюминия. Внутри него по стенке располагается магнитопровод, который выполнен в виде свертка широкой ленты из электротехнической стали.
5. Скорость, с которой в общей коротком замыкании нарастает вторичное напряжение, составляет от 200 до 250 В/мкс.
6. Общая продолжительность фаз, в течение которых происходит разряд искры, может достигать полутора секунд.
7. Рабочее значение энергии, при котором происходит разряд искры, находится в диапазоне от 15 до 20 мДж.

Индивидуальная катушка зажигания

Индивидуальные устройства были разработаны позже. Эти катушки используются в системах электронного зажигания и обладают высокой надежностью.

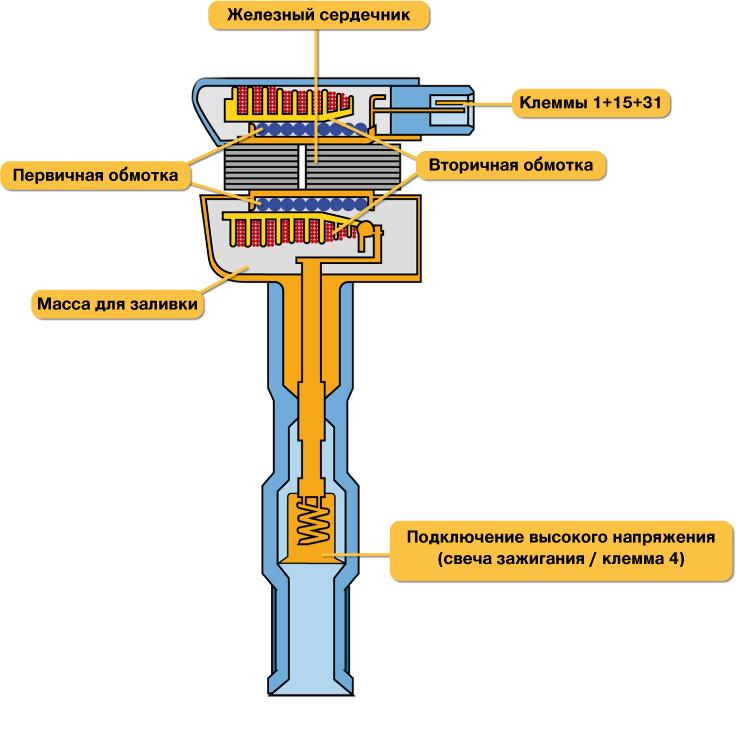

Схема индивидуальной катушки зажигания

Особенности индивидуальной катушки

Особенности, присущие устройствам индивидуального типа:

1. Эти катушки зажигания (КЗ) также имеют две обмотки — первичную и вторичную. Однако в данном случае первичная обмотка располагается внутри вторичной.
2. Один сердечник устанавливается внутри первичной обмотки, а второй — вокруг вторичной.
3. КЗ устанавливается на свечу зажигания, что позволяет передавать высоковольтный сигнал без потерь энергии.
4. Устройства индивидуального типа могут включать электронные компоненты системы зажигания.
5. Высоковольтный сигнал, создаваемый во вторичном устройстве, подается непосредственно на свечу. Передача осуществляется благодаря наконечнику, который состоит из пружинного элемента, высоковольтного стержня и изоляционного покрытия.
6. Ключевой особенностью данного типа КЗ является наличие диода, который предназначен для быстрого отсечения высоковольтного тока на вторичном устройстве.

Сдвоенная катушка зажигания

Сдвоенный вариант КЗ представляет собой улучшенную модификацию стандартного устройства. Он находит применение в различных сферах.

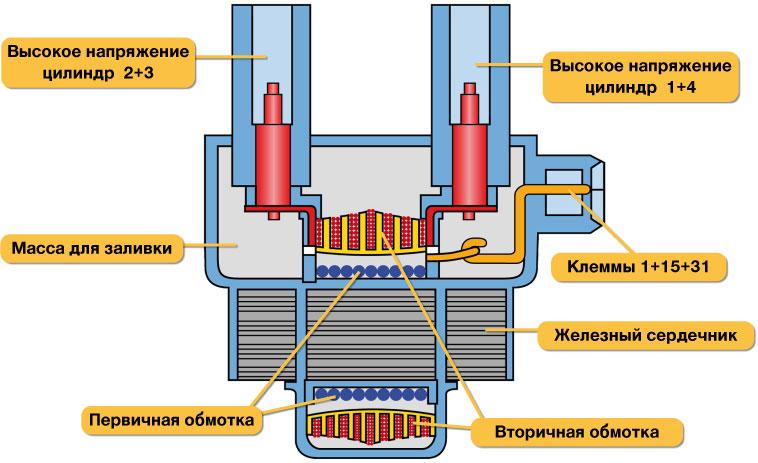

Схема сдвоенной катушки зажигания

Особенности сдвоенной катушки

Особенности, присущие сдвоенному типу устройств:

1. Данное оборудование оборудовано двумя высоковольтными контактами. Каждый из них предназначен для одновременного создания искры на свечах, установленных на двух цилиндрах. При этом только один из контактов будет активен в момент завершения такта сжатия, в то время как на втором цилиндре искра будет проходить без нагрузки.
2. Подключение к свечам может осуществляться двумя способами. Либо с помощью высоковольтных кабелей, либо один из контактов соединяется напрямую через наконечник, а второй — через кабель.
3. В конструкции сдвоенных устройств они устанавливаются в одном блоке по две единицы. В этом случае короткое замыкание будет считаться четырехвыводным.
4. В конструкции устройства может отсутствовать распределительный узел, однако в таком случае подача искры будет происходить на два цилиндра двигателя внутреннего сгорания.

Рекомендации по эксплуатации катушек зажигания

Срок службы катушек зажигания в значительной степени определяется правильностью их эксплуатации.

Поэтому владельцам автомобилей важно быть осведомленными о правилах технического обслуживания и особенностях использования этих компонентов. Естественно, недорогие и низкокачественные катушки зажигания не могут похвастаться длительным сроком службы.

Правила технического обслуживания катушек

Правила эксплуатации устройств:

1. Не оставляйте автомобиль с включенным зажиганием на продолжительное время, если двигатель не запущен. Включенное зажигание не только приводит к быстрому разряду аккумулятора, но и сокращает срок службы катушки зажигания.
2. Катушка требует регулярного обслуживания. Необходимо очищать устройство от пыли и загрязнений. Также важно проверить качество соединения высоковольтных кабелей, которые должны быть надежно закреплены как на свечах, так и на самой катушке. При осмотре убедитесь, что внутрь устройства и на его корпус не попадает вода, иначе это может привести к быстрому выходу катушки из строя.
3. Не следует отключать «высоковольтник» от устройства голыми руками во время технического обслуживания системы. Это также запрещено делать при включенном зажигании.
4. Проблемы в работе катушки можно обнаружить с помощью визуального осмотра или проверки на наличие искры. Визуальный осмотр поможет выявить трещины и другие повреждения на корпусе устройства. О неисправностях в работе катушки сигнализируют электрические прожиги, которые могут быть видны на крышке рядом с разъемом для «высоковольтника».

Неисправности КЗ

Неполадки, которые могут возникнуть в результате длительной эксплуатации или неправильного использования:

1. При продолжительном использовании существует риск возникновения короткого замыкания в обмотках устройства. В случае его появления трансформаторный узел будет перегреваться и не сможет выполнять свои функции.
2. Долговременная работа устройства при температуре свыше 150 градусов может привести к его поломке.
3. Устройство может выйти из строя из-за неправильной работы аккумуляторной батареи. Если батарея не способна обеспечить необходимое напряжение, катушка будет работать некорректно. Важно, чтобы АКБ обеспечивала минимум 11,5 вольт.
4. Проблемы в работе устройства могут быть вызваны повреждением высоковольтного кабеля.
5. Ущерб изоляционному слою внутри механизма приведет к невозможности генерации необходимого напряжения. Такие проблемы часто возникают из-за попадания жидкости или смазки внутрь через поврежденный уплотнитель, что увеличивает сопротивление.
6. Индивидуальные катушки особенно подвержены воздействию повышенных вибраций, создаваемых головкой блока цилиндров (ГБЦ), что может привести к их быстрому выходу из строя.

Фотогалерея

В этом разделе вы найдете изображения различных типов устройств.

Видео «Самостоятельная диагностика работы КЗ»

Канал MotoDalnoBoy поделился информацией о причинах возникновения неисправностей и продемонстрировал методы проверки катушки с помощью тестера.

Как проверить катушку зажигания

История развития катушек зажигания

Катушки зажигания имеют долгую и интересную историю, начиная с первых автомобилей и заканчивая современными высокоэффективными системами зажигания. Первые катушки были разработаны в начале 20 века, когда автомобили начали массово производиться. В то время катушки зажигания использовались для создания искры, необходимой для воспламенения топливной смеси в цилиндрах двигателя. Эти устройства были довольно простыми и состояли из обмотки провода, помещенной в магнитное поле, создаваемое постоянным магнитом.

С развитием технологий и увеличением требований к производительности автомобилей, катушки зажигания претерпели значительные изменения. В 1930-х годах появились катушки с использованием трансформаторов, которые позволяли генерировать более высокое напряжение, необходимое для создания искры в условиях повышенного давления и температуры в цилиндрах. Это стало возможным благодаря улучшению материалов и технологий производства.

В 1960-х годах началась эра электронных систем зажигания, которые значительно повысили эффективность работы катушек. Электронные катушки зажигания обеспечивали более точное управление моментом зажигания и позволяли оптимизировать процесс сгорания топлива. Это привело к снижению расхода топлива и уменьшению выбросов вредных веществ в атмосферу.

Современные катушки зажигания, такие как катушки с индивидуальным зажиганием (DIS) и катушки с двойным зажиганием (DIS), обеспечивают еще более высокую эффективность и надежность. Эти устройства могут работать в условиях высоких температур и вибраций, что делает их идеальными для использования в современных двигателях. Кроме того, современные катушки часто оснащены встроенными датчиками, которые позволяют контролировать их работу и обеспечивать диагностику в реальном времени.

Таким образом, история развития катушек зажигания отражает общий прогресс в автомобильной промышленности и стремление к повышению эффективности и надежности двигателей. С каждым новым поколением катушек зажигания мы наблюдаем улучшение характеристик, что в свою очередь способствует более чистому и экономичному сгоранию топлива.

Влияние катушки зажигания на производительность двигателя

Катушка зажигания играет ключевую роль в системе зажигания бензиновых двигателей, обеспечивая необходимое напряжение для создания искры, которая воспламеняет топливно-воздушную смесь в цилиндрах. Эффективность работы катушки зажигания напрямую влияет на производительность двигателя, его мощность, экономичность и уровень выбросов.

Одним из основных факторов, определяющих влияние катушки зажигания на производительность двигателя, является напряжение, которое она генерирует. Современные катушки зажигания способны создавать напряжение до 40 000 вольт и более. Это высокое напряжение необходимо для преодоления сопротивления свечи зажигания и создания искры, которая должна быть достаточно мощной, чтобы воспламенить смесь в цилиндре. Если катушка не может обеспечить необходимое напряжение, это может привести к пропускам зажигания, снижению мощности и увеличению расхода топлива.

Кроме того, катушки зажигания различаются по своим характеристикам, таким как время срабатывания и стабильность работы. Время срабатывания катушки определяет, насколько быстро она может генерировать искру после подачи сигнала от блока управления двигателем. Чем быстрее катушка реагирует, тем более точно можно синхронизировать зажигание с движением поршней, что также положительно сказывается на производительности. Стабильность работы катушки зажигания важна для обеспечения надежного запуска двигателя и его стабильной работы на различных режимах.

Также стоит отметить, что катушки зажигания могут быть как традиционными, так и бесконтактными. Бесконтактные катушки, как правило, обеспечивают более высокую эффективность и надежность, так как они не имеют механических частей, которые могут изнашиваться. Это позволяет им работать более эффективно и с меньшими потерями энергии, что также положительно сказывается на общей производительности двигателя.

Не менее важным аспектом является совместимость катушки зажигания с другими компонентами системы зажигания. Например, использование катушки, не соответствующей требованиям двигателя или неправильно подобранной по характеристикам, может привести к снижению производительности и увеличению выбросов вредных веществ. Поэтому при замене катушки зажигания важно учитывать не только ее технические характеристики, но и рекомендации производителя автомобиля.

В заключение, катушка зажигания является одним из ключевых элементов, влияющих на производительность двигателя. Ее способность генерировать необходимое напряжение, скорость реакции и стабильность работы напрямую сказываются на мощности, экономичности и экологичности работы двигателя. Правильный выбор и своевременная замена катушки зажигания могут значительно улучшить характеристики автомобиля и продлить срок его службы.

Современные технологии в производстве катушек зажигания

Современные технологии, используемые в производстве катушек зажигания, значительно изменили подход к созданию и оптимизации этих устройств. В последние десятилетия наблюдается тенденция к повышению эффективности, надежности и долговечности катушек зажигания, что связано с внедрением новых материалов и технологий.

Одним из ключевых аспектов является использование высококачественных изоляционных материалов. Современные катушки зажигания часто изготавливаются с применением композитных материалов, которые обеспечивают отличную термостойкость и электрическую изоляцию. Это позволяет катушкам работать в более жестких условиях, таких как высокие температуры и вибрации, что особенно важно для двигателей внутреннего сгорания.

Также стоит отметить применение технологий автоматизированного производства. Современные заводы используют роботизированные линии, что позволяет значительно повысить точность сборки и снизить количество дефектов. Автоматизация процессов также способствует сокращению времени производства и снижению затрат, что в конечном итоге отражается на цене конечного продукта.

Важным направлением является интеграция электроники в конструкцию катушек зажигания. Современные устройства могут включать в себя встроенные датчики, которые позволяют контролировать параметры работы катушки в реальном времени. Это дает возможность оптимизировать процесс зажигания и улучшить характеристики двигателя, такие как мощность и экономия топлива.

Кроме того, производители активно исследуют и внедряют новые методы диагностики и тестирования катушек зажигания. Использование компьютерных технологий и программного обеспечения для анализа работы катушек позволяет выявлять потенциальные проблемы на ранних стадиях и предотвращать серьезные поломки. Это особенно актуально для современных автомобилей, которые оснащены сложными системами управления двигателем.

Не менее важным аспектом является экологическая безопасность производства. Многие компании стремятся минимизировать негативное воздействие на окружающую среду, используя перерабатываемые материалы и внедряя технологии, снижающие выбросы вредных веществ в процессе производства катушек зажигания.

Таким образом, современные технологии в производстве катушек зажигания направлены на создание более эффективных, надежных и экологически чистых устройств, что в свою очередь способствует улучшению работы двигателей и снижению их воздействия на окружающую среду.
