В этой статье рассмотрим, как проверить катушку зажигания в домашних условиях с помощью мультиметра и метода проверки искры. Если ваш автомобиль не заводится при полностью заряженном аккумуляторе, причиной может быть неисправность катушки зажигания. Знание типов катушек и методов их проверки поможет быстро диагностировать проблему и сэкономить на ремонте. Предоставим пошаговые инструкции и советы для упрощения процесса проверки.

Типы и особенности конструкции катушек зажигания

Катушка зажигания, также известная как модуль, присутствует во всех современных системах: контактных, бесконтактных и электронных. Ее основная функция заключается в преобразовании низковольтного тока, поступающего от аккумулятора автомобиля, в высоковольтный. Это высокое напряжение вызывает искру на электродах свечей зажигания, которая необходима для воспламенения топливно-воздушной смеси (ТВС).

В общем, катушка представляет собой трансформатор, состоящий из двух обмоток.

В зависимости от конструкции выделяют три основных типа:

• индивидуальные;
• классические с общей конструкцией;
• сдвоенные.

Все три типа имеют схожую конструкцию, но с некоторыми отличиями. Поэтому, изучив, как проверить катушку зажигания, можно применять эти знания ко всем типам. Также можно самостоятельно изготовить прибор для проверки (автор видео — Автоэлектрика ВЧ).

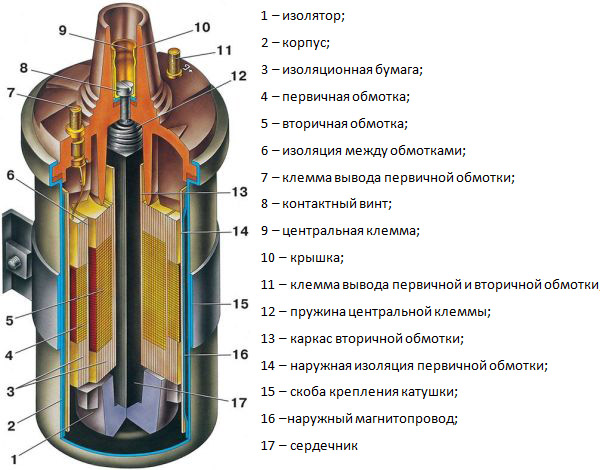

Классический модуль включает первичную обмотку, внутри которой располагается вторичная. Каждая из обмоток имеет два вывода. На первичную подается питание от электросети, а на вторичной один вывод является высоковольтным и считается выходным, в то время как второй соединен с первичной обмоткой. Вся конструкция помещена в герметичный корпус, на крышке которого находятся все выводы.

Сдвоенный модуль имеет два сердечника: один внутренний, находящийся в обмотке, и второй внешний, расположенный над обмотками. В отличие от классической катушки, у сдвоенной есть два вывода для высокого напряжения, что позволяет одновременно вырабатывать искру для двух цилиндров.

Индивидуальная катушка устанавливается на каждую свечу зажигания. Основная часть модуля состоит из витков медной проволоки, которые принимают первичное напряжение, и вторичного контура, преобразующего ток. Первичная обмотка находится внутри вторичного преобразователя и имеет сердечник, расположенный внутри нее. Высокое напряжение, вырабатываемое во вторичной обмотке, передается на свечу через наконечник, прижимную пружину и изолятор. Для отсечения тока используется высоковольтный диод.

Все типы модулей имеют сопротивление, которое варьируется в зависимости от модели устройства. Если значение сопротивления отличается от номинального, это указывает на неисправность.

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Обрыв обмоток или короткое замыкание могут вывести силовой агрегат из строя. Все типы модулей не подлежат разборке, поэтому их невозможно отремонтировать. Чтобы убедиться в необходимости замены устройства, нужно знать, как это сделать.

Наиболее точно проверить работоспособность катушки можно с помощью специального оборудования, доступного на станциях техобслуживания, например, осциллографа. Существует два способа проверки исправности катушки зажигания своими руками в домашних условиях.

https://youtube.com/watch?v=cv3jdlbxm8Q

Как проверить индивидуальную катушку зажигания автомобиля своими руками

Тестирование искрой

Проверка работоспособности с помощью искры — это довольно простая процедура. Ее можно выполнить даже в дороге, однако стоит отметить, что такой метод не обеспечивает полной уверенности в том, что именно это устройство является источником проблемы.

Интересные факты

Вот несколько интересных фактов о проверке катушки зажигания в домашних условиях:

1. Простой тест с мультиметром: Один из самых простых способов проверить катушку зажигания — использовать мультиметр. Измеряя сопротивление обмоток катушки, можно определить, исправна ли она. Обычно значение сопротивления первичной обмотки должно быть в пределах 0,5-2 Ом, а вторичной — от 6 до 15 кОм, в зависимости от модели катушки.

2. Использование старой свечи: Если у вас нет мультиметра, можно использовать старую свечу зажигания для проверки. Просто подключите её к высоковольтному проводу катушки и заземлите корпус свечи. При прокрутке двигателя искра должна быть яркой и четкой. Если искра слабая или отсутствует, это может указывать на неисправность катушки.

3. Влияние температуры: Интересно, что катушки зажигания могут работать нормально при холодном двигателе, но терять эффективность при нагреве. Это связано с тем, что внутренние компоненты могут расширяться и создавать замыкания. Поэтому, если у вас возникают проблемы с запуском после прогрева двигателя, стоит проверить катушку зажигания на предмет перегрева.

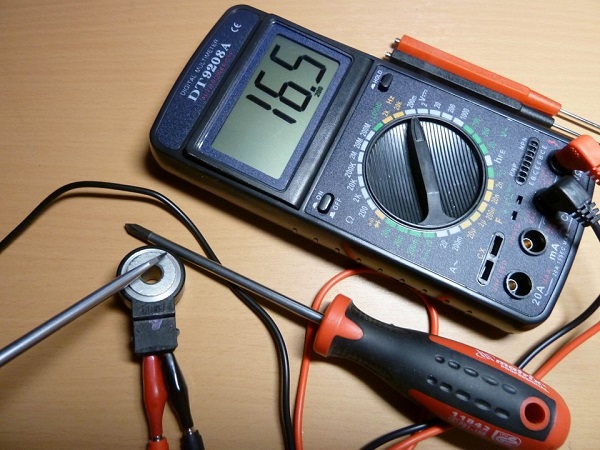

Инструменты и материалы

Проверку можно осуществить с помощью специализированного устройства: омметра или мультиметра. Важно, чтобы в приборе была функция настройки диапазона измерений.

Порядок действий

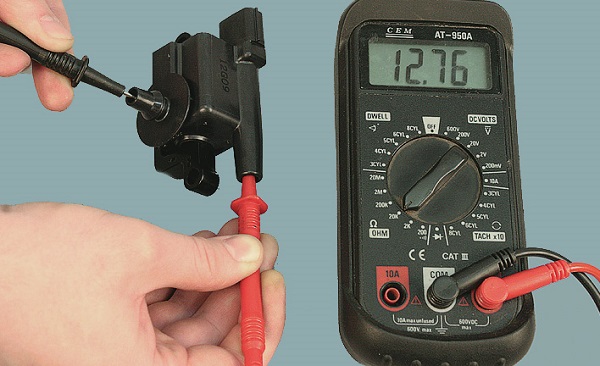

Проверка катушки зажигания с использованием тестера позволяет точно установить, связаны ли проблемы в работе двигателя с её неисправностью. Для выполнения теста необходимо снять устройство с автомобиля.

Перед началом проверки важно узнать, какое должно быть номинальное сопротивление. Параметры номинальных сопротивлений для первичной и вторичной обмотки модулей, устанавливаемых на автомобили, могут варьироваться. Поэтому следует определить, какие значения подходят для конкретной модели. Перед тестированием также рекомендуется проверить сопротивление самого измерительного прибора, замкнув его щупы.

Процесс проверки с помощью тестера включает несколько этапов:

1. Сначала необходимо протестировать первичную обмотку. Для этого щупы прибора подключаются к её выводам, которые обычно располагаются на центральном выводе по бокам. После измерения сопротивления от полученного значения следует вычесть сопротивление тестера. Результат сравнивается с номинальным значением. Если наблюдаются отклонения, это указывает на неисправность модуля.
2. На следующем этапе проверяется вторичная обмотка. В этом случае один щуп подключается к боковому выводу, а другой – к центральному. Полученное значение также сравнивается с номинальным.

При проверке сопротивления тестером для индивидуального и сдвоенного модуля есть свои нюансы. Для сдвоенной катушки можно измерять сопротивление вторичной обмотки на любом выводе, так как конструкция подразумевает подачу одного импульса на выводы. Важно помнить, что для двигателей с четырьмя цилиндрами может использоваться блок, состоящий из двух таких модулей, поэтому рекомендуется проверять сопротивление на всех центральных выводах.

При тестировании индивидуального модуля щупы подключаются к выводам, расположенным по бокам, в месте соединения с проводами.

Особое внимание следует уделить проверке вторичной обмотки, чтобы не перепутать полярность. В мультиметрах щупы имеют разные цвета: один – красный, другой – черный. При проверке вторичной обмотки красный щуп подключается к стержню наконечника, установленному на свече, а черный – к центральному выводу на разъёме.

Для более точной диагностики катушки зажигания можно использовать специальное оборудование, например, осциллограф. Однако в домашних условиях достаточно воспользоваться описанными выше методами проверки. Если выясняется, что катушка неисправна, её следует заменить на новую.

Тестирование путем замера сопротивления

Существует альтернативный метод проверки катушки зажигания. В этом случае можно использовать сопротивление в качестве контрольного показателя. При проведении проверки измеряется сопротивление на обеих обмотках.

Видео «Проверка катушки зажигания»

В данном видео показано, как осуществляется проверка с помощью мультиметра (автор Resta).

Проверка катушки зажигания

Общие признаки неисправности катушки зажигания

Катушка зажигания – это ключевой элемент системы зажигания автомобиля, отвечающий за преобразование низкого напряжения в высокое, необходимое для искры, которая воспламеняет топливовоздушную смесь в цилиндрах двигателя. Неисправности катушки зажигания могут проявляться в различных симптомах, которые могут указывать на необходимость проверки и замены этого компонента.

Одним из первых признаков неисправности катушки зажигания является затрудненный запуск двигателя. Если вы заметили, что двигатель запускается с трудом или не запускается вовсе, это может быть связано с тем, что катушка не вырабатывает достаточное напряжение для создания искры.

Другим важным признаком является неравномерная работа двигателя. Если двигатель начинает «троить», то есть работает неравномерно, это может указывать на проблемы с катушкой зажигания. В этом случае возможно, что одна из катушек (если их несколько) не функционирует должным образом, что приводит к неправильному сгоранию топлива.

Также стоит обратить внимание на увеличение расхода топлива. Если вы заметили, что ваш автомобиль стал потреблять больше топлива, чем обычно, это может быть связано с тем, что катушка зажигания не обеспечивает оптимальное сгорание топливовоздушной смеси, что приводит к неэффективной работе двигателя.

Не стоит забывать и о визуальных признаках неисправности. Если вы заметили трещины, обугливание или другие повреждения на самой катушке или проводах зажигания, это может быть явным признаком того, что катушка нуждается в замене. Также стоит обратить внимание на наличие искрения в области подключения проводов к катушке, что может указывать на короткое замыкание или другие электрические проблемы.

Наконец, если ваш автомобиль оборудован системой диагностики, она может выдавать коды ошибок, связанные с системой зажигания. Эти коды могут помочь точно определить, что именно не так с катушкой зажигания или другими компонентами системы.

В случае появления одного или нескольких из перечисленных признаков, рекомендуется провести диагностику катушки зажигания, чтобы избежать серьезных поломок и дорогостоящего ремонта в будущем.

Сравнение результатов тестирования с заводскими стандартами

После того как вы провели тестирование катушки зажигания, важно сравнить полученные результаты с заводскими стандартами. Это поможет определить, находится ли катушка в рабочем состоянии или требует замены. Заводские стандарты могут варьироваться в зависимости от модели автомобиля и типа катушки, поэтому перед началом тестирования рекомендуется ознакомиться с технической документацией вашего автомобиля.

Обычно заводские стандарты для катушек зажигания включают следующие параметры:

• Сопротивление первичной обмотки: Обычно составляет от 0.5 до 2.5 Ом. Если ваше измерение значительно ниже или выше этого диапазона, это может указывать на короткое замыкание или обрыв обмотки.
• Сопротивление вторичной обмотки: Обычно находится в диапазоне от 6 до 15 кОм. Значения, выходящие за пределы этого диапазона, могут свидетельствовать о проблемах с катушкой.
• Напряжение искры: Заводские стандарты могут указывать минимальное напряжение, необходимое для создания искры. Обычно это значение должно быть не менее 12 кВ. Если искра слабая или отсутствует, это может указывать на неисправность катушки.

Для точного сравнения результатов тестирования с заводскими стандартами, выполните следующие шаги:

1. Запишите результаты измерений сопротивления первичной и вторичной обмоток.
2. Сравните полученные значения с заводскими стандартами, указанными в технической документации.
3. Если значения выходят за пределы допустимых норм, это может указывать на необходимость замены катушки зажигания.
4. Также проверьте состояние проводов и разъемов, так как они могут влиять на работу катушки.

Важно помнить, что даже если катушка зажигания соответствует заводским стандартам, это не всегда гарантирует ее исправность. Внешние факторы, такие как состояние системы зажигания в целом, могут также влиять на производительность. Поэтому, если у вас есть сомнения, лучше обратиться к специалисту для более глубокого анализа.

Рекомендации по замене катушки зажигания

Замена катушки зажигания — это важный этап в обслуживании автомобиля, который может существенно повлиять на его производительность и экономию топлива. Если вы заметили, что двигатель работает неравномерно, возникают проблемы с запуском или увеличился расход топлива, возможно, пришло время проверить и заменить катушку зажигания.

Перед тем как приступить к замене, важно учитывать несколько рекомендаций:

• Проверка совместимости: Убедитесь, что новая катушка зажигания совместима с моделью вашего автомобиля. Для этого можно обратиться к руководству пользователя или проконсультироваться с продавцом.
• Качество запчастей: Выбирайте катушки от проверенных производителей. Качество запчастей напрямую влияет на срок службы и надежность работы двигателя.
• Проверка состояния проводов: Перед установкой новой катушки проверьте состояние высоковольтных проводов. Если они изношены или повреждены, их также следует заменить, чтобы избежать повторных проблем.
• Очистка контактов: Перед установкой новой катушки рекомендуется очистить контакты от грязи и коррозии. Это обеспечит надежный контакт и улучшит работу системы зажигания.
• Правильная установка: Убедитесь, что катушка установлена правильно и надежно закреплена. Неправильная установка может привести к ее быстрому выходу из строя.
• Проверка системы зажигания: После замены катушки проверьте всю систему зажигания на наличие других неисправностей. Это поможет избежать повторных проблем в будущем.
• Регулярное обслуживание: Не забывайте о регулярном обслуживании системы зажигания. Периодическая проверка катушек, свечей зажигания и проводов поможет поддерживать ваш автомобиль в хорошем состоянии.

Следуя этим рекомендациям, вы сможете не только правильно заменить катушку зажигания, но и продлить срок службы вашего автомобиля, улучшив его производительность и надежность.
