Правильная регулировка и установка зажигания на двигателе ЗМЗ 402 влияет на его производительность и долговечность. В статье рассмотрим процесс ремонта и установки трамблера, а также советы по регулировке зажигания, что поможет вам самостоятельно настроить двигатель. Узнаете, какие инструменты понадобятся, и получите пошаговую инструкцию, что сделает процесс доступным для новичков.
Что нужно знать

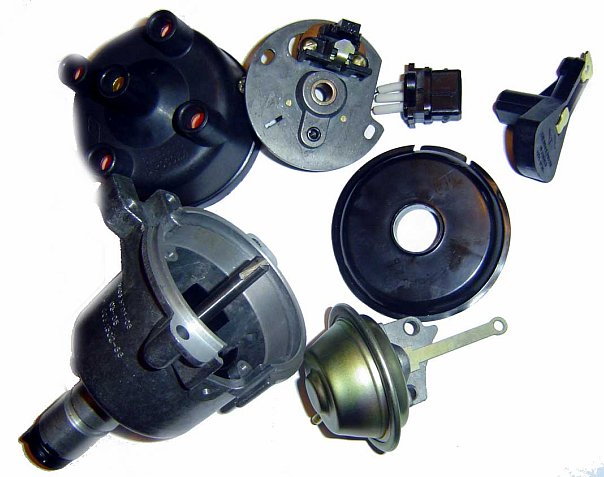

Для корректной настройки двигателя ЗМЗ 402 важно учитывать некоторые особенности его работы. На этих моторах установлен бесконтактный распределитель, который дополнен генератором управляющих сигналов и регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).
Распределитель выполняет несколько ключевых функций:
- определяет момент возникновения искры;
- передает высоковольтные сигналы по цилиндрам двигателя, учитывая их рабочий порядок.
Для точного распределения импульсов используется бегунок, который установлен на шкиве механизма. Бегунок оснащен резистором, предназначенным для подавления помех. Коммутаторное устройство отвечает за размыкание цепи обмотки катушки зажигания, преобразуя управляющие сигналы от регулятора в токовые сигналы на КЗ.
При установке зажигания на двигатель 402 необходимо учитывать характеристики системы, приведенные ниже:
- порядок работы цилиндров: сначала первый, затем второй, далее четвертый и третий;
- ротор распределительного устройства вращается против часовой стрелки;
- угол опережения на центробежном устройстве составляет от 15 до 18 градусов;
- на вакуумном устройстве этот угол варьируется от 8 до 10 градусов;
- люфт на СЗ не должен превышать 0.8 мм;
- сопротивление резистора должно находиться в диапазоне от 5 до 8 кОм;
- сопротивление СЗ должно составлять от 4 до 7 кОм;
- уровень сопротивления в обмотке статора должен быть не менее 0.5 и не более 0.45 кОм.
Как самостоятельно установить зажигание?
Как осуществляется установка зажигания на ЗМЗ 402? Коленчатый вал следует установить в положение, соответствующее углу опережения в 5 градусов.
Процесс установки момента выполняется следующим образом:
- На двигателе необходимо совместить среднюю метку на валу с отметкой на крышке ГБЦ, что соответствует окончанию такта сжатия первого цилиндра.
- Если распределитель зажигания не был снят с двигателя, определить такт сжатия первого цилиндра можно, открыв его крышку. Важно, чтобы бегунок находился напротив внутреннего контакта, который соединен с кабелем, идущим к свече. Если не удается определить такт сжатия таким образом, можно снять распределитель зажигания, установленный в первом цилиндре. После этого отверстие следует закрыть тряпкой или, лучше, бумагой. Затем нужно начать вращать коленчатый вал, и как только бумажная пробка будет выбита потоком воздуха, начнется такт сжатия.
- Теперь потребуется гаечный ключ на 10 — с его помощью нужно немного ослабить болт октан-корректора, при этом сам винт не следует выкручивать.
- Далее необходимо установить шкалу на нулевое значение, что примерно соответствует середине шкалы.
- После выполнения этих шагов с помощью гаечного ключа на 10 нужно ослабить болт, фиксирующий пластинки октан-корректора.
- Теперь следует совместить метки: красную метку на роторе и риску на статоре. После завершения установки привода устройства, трамблер нужно удерживать в этом положении одной рукой, а другой закручивать болт.
Многие предпочитают выставлять зажигание с помощью стробоскопа. Однако иногда выставление момента зажигания не дает ожидаемого результата — двигатель продолжает троить и не работает на полную мощность. Причиной этого может быть неисправность распределителя в целом. Решением проблемы может стать замена или ремонт трамблера.
| Параметр регулировки | Значение/Метод | Советы и особенности |
|---|---|---|
| Угол опережения зажигания (УОЗ) | Начальный УОЗ: 5-7° до ВМТ (для АИ-92). Оптимальный УОЗ: определяется «на слух» или по стробоскопу. | На слух: При резком нажатии на газ должен быть кратковременный «звон пальцев» (детонация), который исчезает при наборе оборотов. Если звон сильный и продолжительный — УОЗ слишком большой. Если звона нет совсем — УОЗ слишком мал. Стробоскоп: Подключить к 1-му цилиндру, метка на шкиве коленвала должна совпадать с меткой на крышке ГРМ. |
| Зазор в контактах прерывателя | 0.35-0.45 мм | Влияет на длительность искры и стабильность работы двигателя. Слишком большой зазор — слабая искра, пропуски зажигания. Слишком маленький — подгорание контактов, нестабильная работа. Регулировать щупом. |
| Зазор между электродами свечей зажигания | 0.8-0.9 мм (для контактной системы), 1.0-1.1 мм (для бесконтактной системы) | Влияет на мощность искры и полноту сгорания топливной смеси. Слишком большой зазор — пропуски зажигания. Слишком маленький — слабая искра. Регулировать щупом. |
| Состояние центробежного регулятора | Проверить плавность хода грузиков и отсутствие заеданий. | Отвечает за увеличение УОЗ с ростом оборотов двигателя. Заедания приводят к нестабильной работе на разных режимах. |
| Состояние вакуумного регулятора | Проверить герметичность диафрагмы и плавность хода штока. | Отвечает за увеличение УОЗ при частичных нагрузках (разрежении во впускном коллекторе). Неисправность приводит к повышенному расходу топлива и потере мощности. |
| Порядок работы цилиндров | 1-2-4-3 | Важно для правильного подключения высоковольтных проводов к свечам. Нарушение порядка приводит к неработоспособности двигателя. |
| Тип свечей зажигания | А14В, А17ДВРМ (для АИ-92), А11 (для АИ-76) | Использование свечей с неподходящим калильным числом может привести к перегреву или закоксовыванию. |
| Состояние высоковольтных проводов | Проверить на наличие трещин, пробоев, окисления контактов. | Поврежденные провода приводят к утечке тока и пропуску зажигания. |
| Состояние крышки трамблера и бегунка | Проверить на наличие трещин, нагара, износа контактов. | Повреждения приводят к пробоям и нестабильной работе. |
| Настройка карбюратора | После регулировки зажигания может потребоваться небольшая корректировка холостого хода и качества смеси. | Взаимосвязанные системы. Неправильная настройка одной влияет на другую. |
Интересные факты
Вот несколько интересных фактов о регулировке и установке зажигания на двигателе ЗМЗ 402:
-
Оптимальный угол опережения зажигания: Для двигателя ЗМЗ 402 оптимальный угол опережения зажигания составляет около 5-10 градусов до верхней мертвой точки (ВМТ). Правильная настройка этого параметра позволяет улучшить экономию топлива и повысить мощность двигателя, а также снизить выбросы вредных веществ.
-
Использование стробоскопа: Для точной регулировки зажигания рекомендуется использовать стробоскоп. Этот инструмент позволяет визуально наблюдать за моментом зажигания, что значительно упрощает процесс настройки и помогает избежать ошибок, которые могут возникнуть при ручной регулировке.
-
Влияние состояния свечей зажигания: Состояние свечей зажигания напрямую влияет на работу системы зажигания. Изношенные или загрязненные свечи могут привести к неправильному зажиганию, что в свою очередь может вызвать детонацию и снизить эффективность работы двигателя. Регулярная проверка и замена свечей — важный аспект поддержания оптимальной работы ЗМЗ 402.
Видео «Пошаговая установка трамблера на ЗМЗ 402»
https://youtube.com/watch?v=GvUBB9TZEz8
Типичные ошибки при установке зажигания
Установка зажигания на двигателе ЗМЗ 402 — это важный процесс, который требует внимательности и точности. Неправильная установка может привести к снижению мощности двигателя, увеличению расхода топлива и даже к его поломке. Рассмотрим типичные ошибки, которые могут возникнуть в процессе установки зажигания, и способы их предотвращения.
1. Неправильная установка распределителя зажигания. Одной из самых распространенных ошибок является неправильная установка распределителя. При установке необходимо убедиться, что метка на распределителе совпадает с меткой на коленчатом валу. Если метки не совпадают, это может привести к неправильному времени зажигания, что негативно скажется на работе двигателя.
2. Неправильный выбор угла опережения зажигания. Угол опережения зажигания — это ключевой параметр, который влияет на эффективность работы двигателя. Если угол установлен слишком малым, двигатель будет работать неэффективно, а если слишком большим — это может привести к детонации. Рекомендуется использовать заводские значения, указанные в инструкции по эксплуатации.
3. Игнорирование состояния свечей зажигания. Свечи зажигания играют важную роль в процессе зажигания. Если они загрязнены или изношены, это может привести к проблемам с запуском двигателя и его работой. Перед установкой зажигания обязательно проверьте состояние свечей и при необходимости замените их.
4. Неправильная прокладка проводов. Проводка зажигания должна быть правильно уложена и надежно закреплена. Если провода будут повреждены или неправильно подключены, это может привести к сбоям в работе системы зажигания. Убедитесь, что провода не соприкасаются с горячими частями двигателя и не имеют механических повреждений.
5. Пренебрежение проверкой системы зажигания. После установки зажигания необходимо провести проверку всей системы. Это включает в себя проверку работы катушки зажигания, распределителя и свечей. Неправильная работа одного из элементов может привести к сбоям в работе двигателя. Рекомендуется использовать мультиметр для проверки напряжения и целостности цепей.
6. Неправильная установка датчиков. Если ваш двигатель оснащен датчиками, такими как датчик положения коленчатого вала или датчик температуры, их неправильная установка может привести к сбоям в системе зажигания. Убедитесь, что все датчики установлены правильно и работают в соответствии с техническими требованиями.
Избегая этих типичных ошибок, вы сможете обеспечить надежную и эффективную работу системы зажигания вашего двигателя ЗМЗ 402. Помните, что правильная установка зажигания — это залог долгой и бесперебойной работы вашего автомобиля.
Проверка и диагностика системы зажигания
Проверка и диагностика системы зажигания являются важными этапами в обслуживании автомобиля с двигателем ЗМЗ 402. Правильная работа системы зажигания обеспечивает стабильный запуск двигателя, его эффективную работу и минимизацию расхода топлива. В этом разделе мы рассмотрим основные методы проверки и диагностики системы зажигания, а также возможные неисправности и их устранение.
Первым шагом в диагностике системы зажигания является визуальный осмотр всех компонентов. Необходимо проверить состояние проводов, катушек зажигания, распределителя и свечей. Обратите внимание на наличие трещин, коррозии или других повреждений. Если провода имеют изоляцию, которая повреждена, это может привести к пробоям и сбоям в работе системы.
Следующим этапом является проверка свечей зажигания. Для этого их необходимо извлечь из цилиндров и осмотреть. Свечи должны быть чистыми, без нагаров и следов масла. Если нагар слишком велик, это может свидетельствовать о проблемах с системой впрыска или о неправильной работе двигателя. Также стоит проверить зазор между электродами свечи, который должен соответствовать рекомендациям производителя.
После визуального осмотра следует проверить работу катушек зажигания. Для этого можно использовать мультиметр, измеряя сопротивление обмоток. Нормальные значения сопротивления для первичной обмотки должны находиться в пределах 0,5-2 Ом, а для вторичной – 5-15 кОм. Если значения выходят за эти пределы, катушку необходимо заменить.
Далее, стоит проверить распределитель зажигания. Важно убедиться, что он вращается свободно и не имеет заеданий. Также проверьте состояние контактных групп и их зазоры. Если зазоры слишком велики или слишком малы, это может привести к неправильному зажиганию.
Для более точной диагностики можно использовать осциллограф, который позволит визуализировать сигналы, поступающие от системы зажигания. Это поможет выявить проблемы, которые не всегда заметны при визуальном осмотре. Например, осциллограмма может показать, есть ли пропуски зажигания или неправильные временные интервалы.
Если после всех проверок система зажигания работает некорректно, стоит обратить внимание на блок управления двигателем (ЭБУ). Иногда сбои в работе системы могут быть вызваны неправильными данными, поступающими от датчиков. В этом случае необходимо провести диагностику ЭБУ с помощью специализированного оборудования.
В заключение, регулярная проверка и диагностика системы зажигания на двигателе ЗМЗ 402 помогут избежать серьезных поломок и продлить срок службы автомобиля. Не забывайте, что своевременное обслуживание и замена изношенных компонентов – залог надежной работы вашего автомобиля.
Советы по обслуживанию и профилактике системы зажигания
Система зажигания является одной из ключевых составляющих двигателя автомобиля, и ее правильная работа напрямую влияет на эффективность работы мотора, расход топлива и уровень выбросов. Чтобы обеспечить надежную и долговечную эксплуатацию системы зажигания на двигателе ЗМЗ 402, необходимо следовать нескольким важным рекомендациям по обслуживанию и профилактике.
Читайте также:
Регулярная проверка свечей зажигания
Свечи зажигания следует проверять каждые 10-15 тысяч километров пробега. При этом необходимо обращать внимание на состояние электрода, наличие нагара и коррозии. Если свечи имеют значительные отложения или повреждения, их следует заменить. Оптимальный зазор между электродами должен составлять 0,7-0,9 мм, и его также необходимо проверять и при необходимости корректировать.
Контроль состояния проводов зажигания
Провода зажигания могут со временем терять свои свойства из-за воздействия высоких температур и механических повреждений. Рекомендуется проверять их на наличие трещин, изломов и других дефектов. Если провода имеют признаки износа, их следует заменить на новые, чтобы избежать проблем с искровым зажиганием.
Проверка катушки зажигания
Катушка зажигания также требует регулярной проверки. Для этого можно использовать мультиметр для измерения сопротивления. Нормальные значения сопротивления первичной обмотки должны составлять 0,5-2 Ом, а вторичной – 6-10 кОм. Если значения выходят за пределы нормы, катушку необходимо заменить.
Очистка и смазка контактов
Контакты распределителя зажигания и другие соединения системы зажигания должны быть чистыми и хорошо смазанными. Для этого рекомендуется использовать специальные очистители контактов и смазочные материалы, которые помогут предотвратить окисление и обеспечат надежный контакт.
Проверка и регулировка угла опережения зажигания
Угол опережения зажигания также играет важную роль в работе двигателя. Регулярно проверяйте его с помощью стробоскопа и при необходимости корректируйте. Оптимальные значения угла опережения зависят от типа топлива и условий эксплуатации, поэтому стоит обратиться к руководству по эксплуатации автомобиля для получения точных данных.
Использование качественных комплектующих
При замене любых элементов системы зажигания, таких как свечи, провода или катушки, рекомендуется использовать только качественные запчасти от проверенных производителей. Это поможет избежать проблем с совместимостью и обеспечит надежную работу системы зажигания в долгосрочной перспективе.
Регулярное техническое обслуживание
Не забывайте о регулярном техническом обслуживании автомобиля, которое включает в себя не только проверку системы зажигания, но и других важных узлов и агрегатов. Своевременная диагностика и устранение неисправностей помогут избежать серьезных поломок и продлить срок службы вашего автомобиля.
Следуя этим простым, но важным советам, вы сможете поддерживать систему зажигания вашего ЗМЗ 402 в отличном состоянии, что обеспечит надежную работу двигателя и комфортные поездки.
