Катушка зажигания — ключевой элемент системы зажигания автомобиля Лада Приора, преобразующий низкое напряжение аккумулятора в высокое, необходимое для искры в свечах зажигания. Ее работа напрямую влияет на эффективность двигателя, его мощность и экономию топлива. В статье рассмотрим устройство и принцип работы катушки зажигания, а также дадим рекомендации по диагностике и замене, что поможет владельцам Приоры самостоятельно выявлять и устранять неисправности, обеспечивая надежность автомобиля.

Описание катушки зажигания

Начнем с анализа автомобильных катализаторов. В первую очередь следует обратить внимание на конструкцию и принцип функционирования этого элемента в двигателе с 8 или 16 клапанами.

Устройство и принцип работы

Каждому владельцу автомобиля известно, что основная задача катушки зажигания (КЗ) на Лада Приора заключается в воспламенении топливной смеси, что необходимо для запуска двигателя. Для этого катушка генерирует очень высокое напряжение, достигающее 40 тысяч вольт. КЗ представляет собой трансформаторное устройство, которое повышает низкое напряжение, вырабатываемое аккумуляторной батареей. В конструкции катушки зажигания 16-клапанного двигателя имеются две обмотки — первичная и вторичная, которые намотаны медным проводом на стальной сердечник.

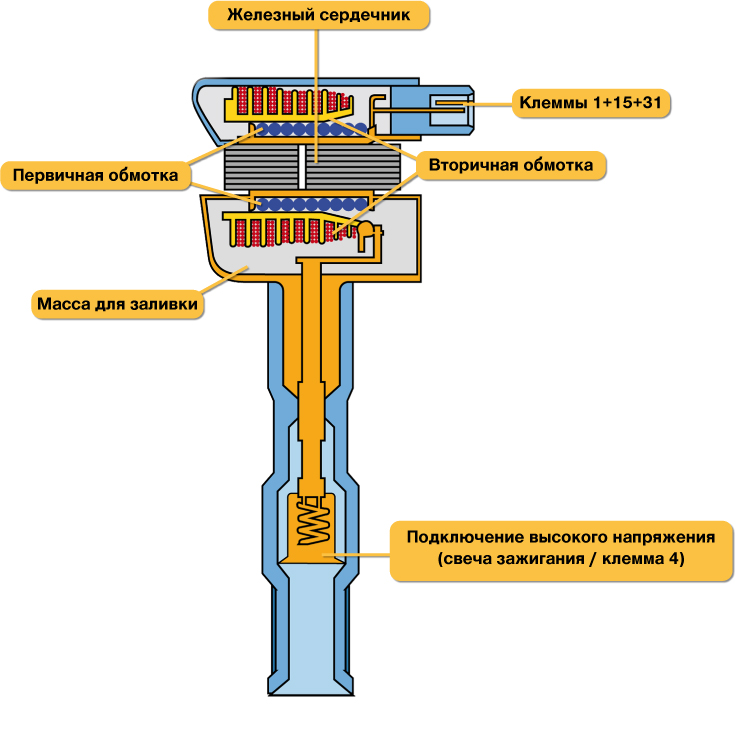

Сначала на сердечник устанавливается первичная обмотка, а затем сверху располагается вторичная. Эта конструкция защищена специальным корпусом. Если в первичной обмотке содержится около 150 витков, то во вторичной их количество превышает тысячу. В конструкции катушки зажигания отсутствуют высоковольтные кабели, так как они устанавливаются непосредственно на свечу зажигания.

Когда блок управления двигателем отправляет сигнал на первичную обмотку, вокруг сердечника формируется магнитное поле. Это поле, в свою очередь, приводит к образованию высокого напряжения на вторичной обмотке. В этот момент свеча зажигания воспламеняет топливную смесь в цилиндрах 16-клапанного двигателя. КЗ защищена корпусом, а внутри нее находится специальная пружина с диодом, который предназначен для быстрого отсечения сигналов с высоким напряжением (автор видео о неисправности узла — канал IZO)))LENTA).

СНОВА ПРОБОЙ КАТУШКИ ЗАЖИГАНИЯ. Ваз 2110, 2111, 2112, Лада Приора, Калина, Гранта

Интересные факты

Вот несколько интересных фактов, связанных с диагностикой катушки зажигания на автомобиле Лада Приора:

1. Многофункциональная диагностика: В отличие от многих других автомобилей, Лада Приора оснащена системой диагностики, которая позволяет не только проверять работу катушки зажигания, но и выявлять другие неисправности в системе зажигания. Используя сканер OBD-II, можно получить коды ошибок, которые помогут определить, требуется ли замена катушки или есть другие проблемы.

2. Проверка с помощью мультиметра: Для диагностики катушки зажигания можно использовать обычный мультиметр. Измеряя сопротивление обмоток катушки, можно определить, находится ли она в рабочем состоянии. Нормальные значения сопротивления обмоток должны находиться в пределах 0,5–1,5 Ом для первичной обмотки и 5–15 кОм для вторичной.

3. Влияние на экономию топлива: Неисправная катушка зажигания может привести к неправильному сгоранию топлива, что, в свою очередь, негативно сказывается на экономии топлива и увеличивает выбросы вредных веществ. Регулярная диагностика и замена катушки зажигания могут существенно улучшить эффективность работы двигателя и снизить расход топлива.

Виды катушек

В этом разделе мы кратко рассмотрим основные типы катушек зажигания (КЗ) для автомобилей:

1. Общая катушка зажигания. Этот вид является одним из самых популярных и может применяться как в контактных, так и в бесконтактных системах, а также в электронных системах с трамблером.

2. Индивидуальная катушка зажигания. Она предназначена для работы в электронных системах. Конструкция этого типа включает первичную и вторичную обмотки, но они расположены в обратном порядке — сначала идет вторичная, затем первичная. В таких катушках могут использоваться электронные компоненты для воспламенения топливной смеси.

3. Сдвоенная катушка зажигания, также известная как двухвыводная. Эти устройства часто применяются в различных электронных системах. Основное отличие их конструкции заключается в наличии двух высоковольтных кабелей, которые обеспечивают образование искры в двух цилиндрах одновременно.

Признаки неисправности

Катушка зажигания на 16-клапанном двигателе Приоры, как и любой другой элемент, со временем может выйти из строя.

Водитель может заподозрить необходимость замены или ремонта этого устройства по следующим признакам:

1. Нарушение работы двигателя в целом. 16-клапанный мотор начинает вибрировать, его мощность снижается, и разгон при нажатии на педаль газа становится затруднительным. Также может наблюдаться троение двигателя. Эти же симптомы могут указывать на неисправность свечей зажигания, поэтому их стоит проверить в первую очередь.
2. При попытке ускориться водитель заметит, что автомобиль дергается. Подобные толчки могут возникать и при движении на низких скоростях.
3. Еще один признак неисправности — наличие трещин или повреждений изоляции.

Проверка работоспособности

Как самостоятельно проверить катушку зажигания на Приоре?

Существует несколько методов:

1. Визуальный осмотр. Если на катушке зажигания (КЗ) имеются даже незначительные трещины, это может указывать на ее неисправность. Наличие повреждений на корпусе, таких как трещины, скорее всего, свидетельствует о том, что КЗ перегорела. Также стоит проверить внутренние компоненты, особенно спираль. Если обнаружены дефекты, узел следует заменить.

2. Другой способ — проверка на автомобиле. Для этого необходимо снять КЗ с двигателя, отключить топливный насос и установить рабочую свечу в высоковольтный вывод. Затем попробуйте запустить двигатель. Если КЗ исправна, вы увидите искру (автор видео — Александр).

Проверка с помощью мультиметра требует предварительного демонтажа КЗ. Установите мультиметр в режим измерения сопротивления на 200 Ом и замкните щупы. На дисплее тестера появится значение калибровки, которое нужно записать.

Далее выполните следующие шаги:

1. Соедините щупы мультиметра с разъемом КЗ и измерьте сопротивление первичного элемента. Тестер должен показать значение около 0.8 Ом. Отнимите от этого значения цифру калибровки — полученное число будет сопротивлением. Если во время диагностики значения отсутствуют, это указывает на неисправность первичной обмотки.

2. Затем проверьте вторичный элемент, установив сопротивление мультиметра на 2 мОм. Красный щуп подключите к выводу КЗ, а черный — к среднему разъему колодки. Диагностика должна показать 342 кОм. Важно понимать, что полученные параметры зависят от температуры КЗ, поэтому лучше проводить диагностику на холодном устройстве.

Диагностика и ремонт катушек зажигания на Приоре

Видео «Замена КЗ Приоры в домашних условиях»

Пошаговая инструкция по замене короткого замыкания на автомобиле Лада Приора, выполненная своими руками, представлена в видео ниже (автор — канал IZO)))LENTA).

Замена катушки зажигания. Ваз 2112, 2110, Лада Приора, Лада Гранта.

Инструменты и оборудование для диагностики

Для успешной диагностики катушки зажигания на автомобиле Лада Приора необходимо подготовить определенные инструменты и оборудование. Правильный выбор инструментов обеспечит точность измерений и упростит процесс диагностики.

1. Мультиметр

Мультиметр — это основной инструмент, который понадобится для проверки электрических параметров катушки зажигания. Он позволяет измерять напряжение, сопротивление и ток. При выборе мультиметра стоит обратить внимание на его диапазон измерений, чтобы он мог работать с низкими и высокими значениями.

2. Осциллограф

Осциллограф — более продвинутый инструмент, который позволяет визуализировать сигналы, поступающие от катушки зажигания. С его помощью можно увидеть форму сигнала, что поможет выявить проблемы, которые не всегда заметны при использовании мультиметра.

3. Набор ключей и отверток

Для доступа к катушке зажигания может потребоваться набор ключей и отверток. Убедитесь, что у вас есть как минимум несколько различных размеров, чтобы можно было легко снять защитные крышки и саму катушку.

4. Тестеры катушек зажигания

Специальные тестеры для катушек зажигания могут значительно упростить процесс диагностики. Эти устройства позволяют быстро проверить работоспособность катушки, измеряя ее сопротивление и другие параметры. Некоторые модели могут даже имитировать условия работы катушки, что позволяет выявить скрытые неисправности.

5. Схемы и мануалы

Наличие схемы электрооборудования автомобиля и мануала по ремонту поможет вам лучше понять, как правильно подключать инструменты и какие параметры необходимо проверять. Эти документы могут содержать важную информацию о допустимых значениях сопротивления и напряжения для катушки зажигания.

6. Защитные средства

Не забывайте о безопасности. Используйте защитные перчатки и очки, особенно при работе с электрическими компонентами. Это поможет избежать травм и повреждений.

Подготовив все необходимые инструменты и оборудование, вы сможете эффективно провести диагностику катушки зажигания на Ладе Приоре, выявить возможные неисправности и принять меры по их устранению.

Методы тестирования катушки зажигания

Тестирование катушки зажигания является важным этапом диагностики системы зажигания автомобиля ВАЗ Приора. Существует несколько методов, которые позволяют определить работоспособность катушки и выявить возможные неисправности. Рассмотрим наиболее распространенные из них.

Визуальный осмотр

Первым шагом в диагностике катушки зажигания является визуальный осмотр. Необходимо проверить состояние катушки на наличие видимых повреждений, таких как трещины, коррозия или обгоревшие участки. Также стоит обратить внимание на состояние проводов и разъемов, которые соединяют катушку с системой зажигания. Если обнаружены повреждения, рекомендуется заменить катушку или поврежденные элементы.

Проверка сопротивления катушки

Для более точной диагностики необходимо измерить сопротивление обмоток катушки зажигания с помощью мультиметра. Для этого:

1. Отключите катушку от системы зажигания.
2. Установите мультиметр в режим измерения сопротивления (Ом).
3. Измерьте сопротивление между выводами первичной обмотки (обычно это два контакта). Нормальное значение сопротивления должно находиться в пределах 0,5-2,0 Ом.
4. Затем измерьте сопротивление между выводами вторичной обмотки (обычно это один контакт и корпус катушки). Нормальное значение должно составлять от 6 до 15 кОм.

Если значения сопротивления выходят за пределы нормы, это может указывать на неисправность катушки, и ее следует заменить.

Проверка искры

Еще одним важным методом тестирования является проверка наличия искры на выходе катушки. Для этого:

1. Снимите высоковольтный провод с катушки зажигания.
2. Подключите провод к свече зажигания и установите ее на массу двигателя.
3. Попросите помощника прокрутить двигатель стартером.

При этом необходимо наблюдать за искрой. Если искра присутствует, она должна быть яркой и четкой. Если искры нет, это может свидетельствовать о неисправности катушки или других элементов системы зажигания.

Использование осциллографа

Для более глубокого анализа работы катушки зажигания можно использовать осциллограф. Этот метод позволяет получить графическое представление о работе катушки и выявить скрытые неисправности. Для этого:

1. Подключите щуп осциллографа к высоковольтному проводу катушки.
2. Запустите двигатель и наблюдайте за формой сигнала на экране осциллографа.

Нормальная форма сигнала должна быть четкой и стабильной. Наличие искажений, шумов или отсутствия сигнала указывает на возможные проблемы с катушкой зажигания.

Тестирование под нагрузкой

Для окончательной проверки работоспособности катушки зажигания рекомендуется провести тестирование под нагрузкой. Это можно сделать, подключив катушку к автомобилю и запустив двигатель. Обратите внимание на стабильность работы двигателя, отсутствие пропусков зажигания и посторонних звуков. Если двигатель работает нестабильно, это может указывать на неисправность катушки или других компонентов системы зажигания.

В заключение, правильное тестирование катушки зажигания на ВАЗ Приора требует применения различных методов, начиная от визуального осмотра и заканчивая использованием осциллографа. Каждый из этих методов позволяет выявить неисправности и обеспечить надежную работу системы зажигания автомобиля.

Советы по профилактике и уходу за катушкой зажигания

Катушка зажигания является одним из ключевых компонентов системы зажигания автомобиля, и ее исправная работа напрямую влияет на производительность двигателя. Чтобы избежать проблем, связанных с ее неисправностью, важно следовать нескольким простым рекомендациям по профилактике и уходу за катушкой зажигания.

1. Регулярная проверка состояния катушки

Периодически проверяйте катушку зажигания на наличие видимых повреждений, трещин или коррозии. Обратите внимание на состояние проводов и разъемов, так как они могут стать причиной плохого контакта и, как следствие, неисправности катушки.

2. Замена свечей зажигания

Свечи зажигания играют важную роль в работе катушки. Изношенные или загрязненные свечи могут создавать дополнительную нагрузку на катушку, что может привести к ее преждевременному выходу из строя. Рекомендуется заменять свечи каждые 30-40 тысяч километров пробега.

3. Проверка системы зажигания

Систему зажигания следует проверять на наличие утечек тока и других неисправностей. Используйте мультиметр для измерения сопротивления катушки и проводов. Нормальные значения сопротивления помогут определить, находится ли катушка в исправном состоянии.

4. Избегайте перегрева

Перегрев катушки зажигания может привести к ее повреждению. Убедитесь, что система охлаждения двигателя работает исправно, и следите за температурой двигателя. Если вы заметили, что двигатель перегревается, немедленно остановите автомобиль и проверьте систему охлаждения.

5. Использование качественных запчастей

При замене катушки зажигания или других компонентов системы зажигания выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с совместимостью и надежностью работы системы.

6. Профессиональное обслуживание

Регулярное техническое обслуживание автомобиля у квалифицированных специалистов поможет выявить и устранить потенциальные проблемы с катушкой зажигания до того, как они станут серьезными. Не пренебрегайте плановыми проверками и диагностикой.

Следуя этим простым советам, вы сможете продлить срок службы катушки зажигания и обеспечить надежную работу системы зажигания вашего автомобиля. Помните, что профилактика всегда проще и дешевле, чем ремонт.
