Система зажигания — ключевой элемент бензиновых и дизельных двигателей, обеспечивающий их эффективное функционирование. В статье рассмотрим типы систем зажигания: контактные и бесконтактные, их принцип действия и основные элементы. Понимание работы системы поможет автолюбителям лучше ориентироваться в устройстве автомобиля и своевременно выявлять неисправности, что повысит безопасность и долговечность транспортного средства.

Характеристика системы зажигания двигателя

Бензиновые инжекторные и дизельные двигатели автомобилей не способны функционировать должным образом при наличии проблем в системе зажигания. Если хотя бы один из компонентов системы зажигания выходит из строя, это может вызвать сбои в работе всего двигателя. Давайте начнем с анализа ключевых характеристик системы зажигания, начиная с её назначения.

Предназначение и функции

Суть работы системы зажигания (СЗ) заключается в обеспечении подачи высоковольтного разряда (искры) на свечи зажигания в строго определенные моменты работы бензиновых двигателей автомобилей. В отношении дизельных двигателей под понятием зажигание подразумевается момент впрыска топлива и такт сжатия.

Интересные факты

Вот несколько интересных фактов о системе зажигания и её типах:

1. Разнообразие типов зажигания: Существует несколько типов систем зажигания, включая контактные и бесконтактные системы. Контактные системы, использующие распределитель и свечи зажигания, были стандартом в автомобилях до 1980-х годов. Современные автомобили чаще всего оснащены бесконтактными системами, такими как системы с электронным управлением (DIS) и системы с индивидуальными катушками зажигания (COP), которые обеспечивают более точное и эффективное зажигание.

2. Принцип работы катушки зажигания: Катушка зажигания преобразует низкое напряжение аккумулятора (обычно 12 вольт) в высокое напряжение (до 45 000 вольт и более), необходимое для создания искры в свечах зажигания. Это достигается за счет индукции: когда ток проходит через первичную обмотку катушки, создается магнитное поле, которое при размыкании цепи вызывает резкий скачок напряжения во вторичной обмотке.

3. Искра и эффективность сгорания: Эффективность системы зажигания напрямую влияет на производительность двигателя и расход топлива. Современные системы зажигания могут регулировать момент зажигания в зависимости от условий работы двигателя, что позволяет оптимизировать процесс сгорания топлива и уменьшить выбросы вредных веществ. Например, системы с изменяемым углом опережения зажигания (VVT) могут адаптироваться к различным режимам работы двигателя, улучшая его характеристики.

Виды

Если с назначением все ясно, давайте рассмотрим виды:

1. Контактные системы зажигания (СЗ). В данном случае управление процессом накопления и распределения высоковольтного разряда по цилиндрам осуществляется с помощью распределительного механизма. Более современные контактные СЗ используют транзисторы, где в первичной цепи катушки применяется специальный транзисторный коммутатор.

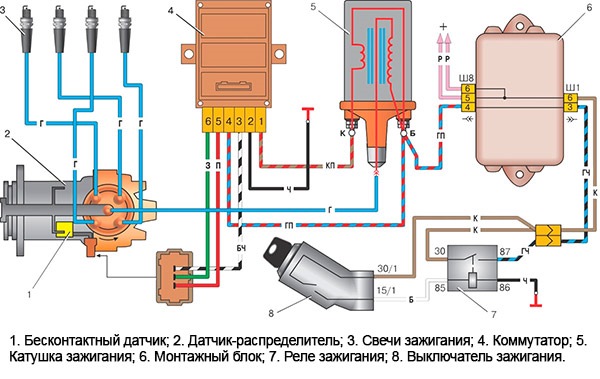

2. Бесконтактные системы зажигания. В таких системах управление зарядом происходит с помощью транзисторного коммутатора, который взаимодействует с бесконтактным датчиком Холла. Для прерывания используется многоискровое коммутаторное устройство, а распределение энергии осуществляется через механический распределительный узел.
3. Электронные системы зажигания. В этих системах задействованы специальные управляющие модули, которые отвечают за накопление и последующее распределение разряда одно- или двухконтурной системы зажигания.

Конструкция

Теперь рассмотрим конструкцию системы зажигания (СЗ):

1. Ключевым компонентом является источник питания, который включает в себя аккумуляторную батарею (АКБ) и генератор. АКБ используется для запуска двигателя, а генератор обеспечивает электроэнергией оборудование во время движения.
2. Выключатель, или замок зажигания, в который водитель вставляет ключ. Этот механизм отвечает за подачу напряжения на электрическую сеть автомобиля и на втягивающее реле стартера.
3. Катушка или модуль зажигания. Этот элемент предназначен для накопления и преобразования электрической энергии в высоковольтный разряд. Накопители могут быть как емкостными, так и индуктивными.
4. Свечи зажигания. Эти устройства, оснащенные электродами, могут различаться по количеству в зависимости от их типа и производителя. В центральной части конструкции находится специальный проводниковый элемент.

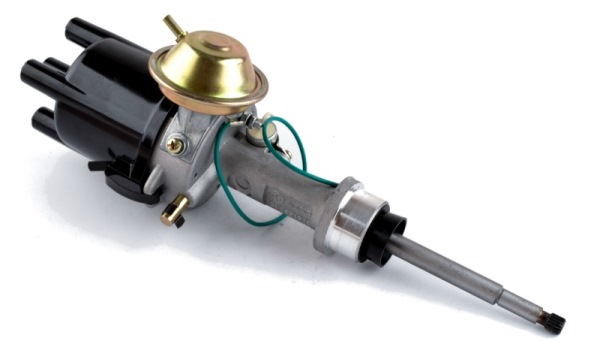

5. Механизм распределения. Его задача заключается в подаче высоковольтного заряда на конкретный цилиндр в нужный момент, обеспечивая оптимальное время зажигания. Такие механизмы могут включать распределительные устройства (трамблеры), коммутаторы и управляющие модули, состав которых варьируется в зависимости от типа системы зажигания.
6. Высоковольтные провода. Это одножильные кабели с надежной изоляцией. Внутренний проводник может иметь спиральную форму, что помогает избежать помех в радиодиапазоне.

Принцип работы и порядок зажигания

Как функционирует система зажигания:

1. В начале процесса происходит накопление электрической энергии, а затем подача заряда необходимого уровня.
2. Затем накопленная энергия преобразуется в высоковольтный разряд.
3. На следующем этапе заряд распределяется по цилиндрам. Важно отметить порядок зажигания — это процесс, при котором заряд подается на определенные цилиндры, и он устанавливается производителем для каждого автомобиля. Например, в моделях ВАЗ 2109 порядок таков: сначала заряд поступает в первый цилиндр, затем в третий, четвертый, и, наконец, во второй.
   В автомобилях Газель порядок немного отличается: сначала активируется первый цилиндр, затем второй, после него четвертый и третий. Если вам необходимо узнать точный порядок работы цилиндров, обратитесь к информации в сервисной книжке.
4. Далее, с помощью свечей зажигания в цилиндрах возникает искра.
5. На заключительном этапе происходит воспламенение топливовоздушной смеси, что приводит к запуску двигателя (автор видео — Михаил Нестеров).

Важно подчеркнуть, что на каждом из этапов необходимо, чтобы все элементы системы функционировали синхронно, только так можно достичь максимальной эффективности работы.

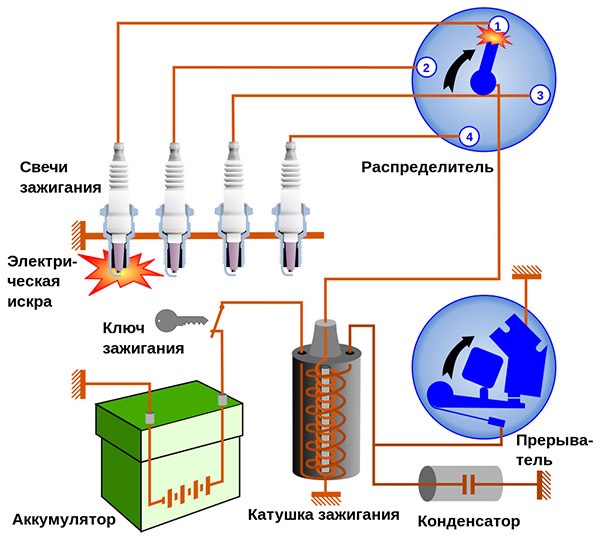

Принцип работы системы зажигания

Характерные неисправности зажигания двигателя

Система зажигания (СЗ) представляет собой довольно сложный механизм, и сбой в работе одного из ее элементов может привести к тому, что двигатель не сможет запуститься.

Если мотор не запускается, возможные причины могут быть следующими:

1. Контакты на прерывателе окислились, и между ними может отсутствовать необходимый зазор. В этом случае нужно отрегулировать люфт и тщательно очистить контакты.
2. Произошло замыкание на массу в конденсаторе или в проводах. Для устранения неисправности необходимо исправить замыкание, а также заменить конденсатор на исправный. Также возможно, что он вышел из строя.
3. В электроцепи высоковольтного напряжения катушки мог произойти обрыв, или на ней могла появиться трещина. В такой ситуации катушку следует заменить.
4. Иногда причина может заключаться в неправильной установке момента зажигания, поэтому его стоит проверить и при необходимости отрегулировать.
5. Еще одной проблемой может быть неисправность замка зажигания, что актуально для автомобилей с традиционным замком. В машинах, где запуск осуществляется кнопкой, такой проблемы не возникает. В этом случае необходимо полностью разобрать механизм, очистить его, а при необходимости заменить контактную группу (по информации с канала «Мир Матизов»).

Если двигатель работает нестабильно на малых и средних оборотах, возможные причины могут быть следующими:

1. На крышке трамблера могла появиться трещина, или роторный механизм загрязнился. Устройство нужно протереть, а в случае серьезной трещины — заменить крышку.
2. Уголек крышки может заедать или быть изношенным. Если возможно, следует устранить заедание, а уголек заменить.
3. Перегорело сопротивление, что решается заменой.
4. Еще одной причиной может быть пробой изоляции высоковольтных проводов. В этом случае дополнительная изоляция провода изолентой не поможет. Необходимо убедиться в наличии пробоя, и при необходимости заменить провод.
5. На свечах может измениться зазор, либо они могут быть замаслены. Если проблема в зазоре, его нужно отрегулировать. Если электроды перегорели, свечи подлежат замене. Замаслившиеся свечи очищаются, но также важно выяснить причину их загрязнения.
6. Могло произойти подгорание распределительной пластины роторного механизма. В этом случае пластину следует очистить.

Замена личинки замка зажигания

Фотогалерея «Неисправности СЗ»

Возможно, ваш двигатель не способен развивать максимальную мощность, и при этом наблюдается недостаточная отзывчивость. В некоторых случаях это может сопровождаться стуками поршневых колец.

Причины могут быть следующими:

1. Пружина подвижного контакта в прерывательном механизме ослабла. В этом случае стоит попробовать отрегулировать ее натяжение или заменить на новую.
2. Зажигание может быть выставлено слишком поздно или слишком рано, что требует его корректировки.
3. Могут возникнуть перебои в образовании искры между электродами. Обычно такая проблема требует полной замены неисправной свечи.
4. Если неисправность связана с износом подшипников прерывателя распределителя, эти детали также необходимо заменить, так как их восстановление невозможно.
5. Износ втулки подвижного контакта в прерывательном механизме также может быть причиной проблемы. В этом случае требуется диагностика, и при необходимости полная замена стойки с контактами.

Видео «Самостоятельно чистим свечи»

В этом видео, представленном автором Oleg Ars, вы найдете подробную инструкцию по очистке свечей зажигания в домашних условиях, включая основные нюансы процесса.

Чистка свечей зажигания от нагара, профессиональный способ.

Современные технологии в системах зажигания

Современные системы зажигания автомобилей претерпели значительные изменения по сравнению с традиционными механическими системами. В последние десятилетия акцент сместился на повышение эффективности, надежности и экологичности. В этой части статьи мы рассмотрим основные технологии, используемые в современных системах зажигания, а также их принципы действия.

1. Электронные системы зажигания

Электронные системы зажигания (ЭСЗ) заменили традиционные механические системы благодаря своей высокой точности и надежности. Основным компонентом ЭСЗ является электронный блок управления (ЭБУ), который отвечает за управление временем зажигания. ЭБУ получает данные от различных датчиков, таких как датчик положения коленчатого вала и датчик температуры охлаждающей жидкости, и на основе этих данных определяет оптимальный момент зажигания.

2. Беспроводные системы зажигания

Беспроводные системы зажигания, такие как системы с использованием высоковольтных катушек, обеспечивают более эффективное зажигание смеси топлива и воздуха. В таких системах катушки зажигания могут быть установлены непосредственно на свечах зажигания, что сокращает длину проводов и уменьшает потери энергии. Это также позволяет улучшить распределение электрического заряда и повысить стабильность работы двигателя.

3. Многократное зажигание

Современные системы зажигания могут использовать технологию многократного зажигания, при которой искра подается несколько раз за один цикл. Это позволяет обеспечить более полное сгорание топливной смеси, что, в свою очередь, приводит к повышению мощности двигателя и снижению выбросов вредных веществ. Многократное зажигание особенно эффективно при работе на низких оборотах и в условиях холодного пуска.

4. Системы зажигания с изменяемым временем зажигания

Некоторые современные автомобили оснащены системами зажигания с изменяемым временем зажигания, которые позволяют адаптировать момент зажигания в зависимости от условий эксплуатации. Это достигается за счет использования датчиков, которые отслеживают нагрузку на двигатель, скорость и другие параметры. Такие системы помогают оптимизировать работу двигателя, улучшая его экономичность и производительность.

5. Интеграция с системами управления двигателем

Современные системы зажигания тесно интегрированы с системами управления двигателем, что позволяет обеспечить более точное управление процессами сгорания. Это достигается за счет использования сложных алгоритмов, которые анализируют данные от различных датчиков и корректируют параметры работы двигателя в реальном времени. Такая интеграция способствует повышению общей эффективности автомобиля и снижению его воздействия на окружающую среду.

В заключение, современные технологии в системах зажигания представляют собой результат многолетних исследований и разработок, направленных на повышение эффективности и надежности работы двигателей. Эти инновации не только улучшают характеристики автомобилей, но и способствуют снижению их экологического следа, что особенно актуально в условиях современных требований к экологии и экономии топлива.

Электронные системы зажигания

Электронные системы зажигания (ЭСЗ) представляют собой современное решение для управления процессом зажигания в двигателях внутреннего сгорания. Они заменяют традиционные механические системы зажигания, обеспечивая более точное и эффективное управление моментом зажигания, что в свою очередь приводит к улучшению работы двигателя, снижению расхода топлива и уменьшению выбросов вредных веществ.

Основным элементом электронной системы зажигания является электронный блок управления (ЭБУ), который получает данные от различных датчиков, таких как датчик положения коленчатого вала, датчик температуры охлаждающей жидкости и датчик массового расхода воздуха. На основе этих данных ЭБУ рассчитывает оптимальный момент зажигания и управляет работой катушки зажигания.

Существует несколько типов электронных систем зажигания, среди которых можно выделить:

• Система зажигания с распределителем: В этой системе используется распределитель, который направляет высоковольтный импульс от катушки зажигания к нужному цилиндру. ЭБУ управляет моментом зажигания, но распределитель все еще выполняет функцию распределения искры.
• Безраспределительная система зажигания: В таких системах отсутствует распределитель, и каждый цилиндр имеет свою катушку зажигания. Это позволяет значительно повысить надежность системы и уменьшить количество движущихся частей, что снижает вероятность поломок.
• Система зажигания с двойной катушкой: В этой системе используются две катушки, которые обеспечивают зажигание для двух цилиндров одновременно. Это позволяет упростить конструкцию и снизить вес системы.

Принцип действия электронной системы зажигания основан на использовании высоковольтного импульса, который создается катушкой зажигания. Когда ЭБУ определяет оптимальный момент зажигания, он подает сигнал на катушку, которая преобразует низковольтный сигнал в высоковольтный. Этот высоковольтный импульс затем направляется к свече зажигания, где происходит искровой разряд, инициирующий процесс сгорания топливовоздушной смеси в цилиндре.

Преимущества электронных систем зажигания включают:

• Улучшенная эффективность сгорания, что приводит к повышению мощности и снижению расхода топлива.
• Снижение выбросов вредных веществ благодаря более точному контролю за процессом зажигания.
• Увеличение надежности системы за счет уменьшения количества механических компонентов.
• Возможность интеграции с другими системами автомобиля, такими как системы управления двигателем и системы контроля выбросов.

Таким образом, электронные системы зажигания представляют собой важный шаг вперед в развитии технологий зажигания, обеспечивая более высокую производительность и эффективность работы двигателей внутреннего сгорания.

Системы зажигания с изменяемым углом опережения

Основной принцип работы таких систем заключается в изменении угла опережения зажигания в зависимости от различных факторов, таких как обороты двигателя, нагрузка и температура. Это достигается с помощью специальных датчиков и электронных блоков управления, которые анализируют текущие условия работы двигателя и корректируют момент зажигания в реальном времени.

Системы с изменяемым углом опережения могут быть как механическими, так и электронными. Механические системы используют различные механизмы, такие как центробежные регуляторы или вакуумные устройства, которые изменяют угол опережения в зависимости от оборотов двигателя и нагрузки. Однако, такие системы имеют свои ограничения и не всегда способны обеспечить необходимую точность.

Современные электронные системы зажигания с изменяемым углом опережения более эффективны и гибки. Они используют датчики, которые фиксируют параметры работы двигателя, и на основе полученных данных электронный блок управления (ЭБУ) принимает решение о том, когда именно следует произвести искровое зажигание. Это позволяет значительно улучшить характеристики двигателя, так как ЭБУ может адаптироваться к различным условиям эксплуатации.

Одним из примеров таких систем является система зажигания с изменяемым углом опережения, применяемая в современных автомобилях. Она позволяет не только оптимизировать процесс сгорания, но и улучшить запуск двигателя в холодное время года, а также снизить уровень вибраций и шумов. В результате, автомобили с такими системами становятся более экономичными и экологически чистыми.

Кроме того, системы зажигания с изменяемым углом опережения могут быть интегрированы с другими системами управления двигателем, такими как системы впрыска топлива и системы управления клапанами. Это позволяет достичь еще большей синергии и повысить общую эффективность работы двигателя.

В заключение, системы зажигания с изменяемым углом опережения представляют собой важный элемент современных двигателей внутреннего сгорания, способствуя улучшению их характеристик и снижению негативного воздействия на окружающую среду. С развитием технологий можно ожидать появления еще более совершенных решений в этой области, что позволит автомобилям соответствовать современным требованиям к экономичности и экологии.

Обслуживание и диагностика системы зажигания

Система зажигания является одним из ключевых компонентов двигателя внутреннего сгорания, и ее правильное функционирование напрямую влияет на производительность автомобиля. Обслуживание и диагностика этой системы требуют внимательного подхода и регулярных проверок, чтобы избежать серьезных проблем в будущем.

Первым шагом в обслуживании системы зажигания является проверка свечей зажигания. Свечи должны быть чистыми и не иметь следов нагара или коррозии. Рекомендуется заменять свечи каждые 30-50 тысяч километров пробега, в зависимости от рекомендаций производителя. При замене свечей важно использовать только оригинальные или качественные аналоги, так как неправильный выбор может привести к ухудшению работы двигателя.

Следующим важным элементом является высоковольтный провод. Эти провода передают электрический импульс от катушки зажигания к свечам. Они должны быть в хорошем состоянии, без трещин и повреждений. Проверка проводов включает в себя визуальный осмотр и тестирование на сопротивление. Если сопротивление слишком высокое или провод поврежден, его следует заменить.

Катушка зажигания также требует регулярной проверки. Она отвечает за преобразование низкого напряжения аккумулятора в высокое напряжение, необходимое для искры. Признаки неисправности катушки могут включать трудности с запуском двигателя, нестабильную работу на холостом ходу и потерю мощности. Для диагностики катушки можно использовать мультиметр для измерения сопротивления и проверки на наличие коротких замыканий.

Кроме того, важно обратить внимание на распределитель зажигания (если он имеется в конструкции). Он распределяет электрический импульс от катушки к соответствующим свечам. Неисправности в распределителе могут привести к неправильному зажиганию и, как следствие, к потере мощности и увеличению расхода топлива. Регулярная проверка состояния контактов и их чистота помогут избежать проблем.

Для диагностики системы зажигания также можно использовать специализированные сканеры, которые считывают коды ошибок из блока управления двигателем. Это позволяет быстро выявить неисправности и определить, какие компоненты требуют внимания. Важно помнить, что некоторые проблемы могут быть вызваны не только неисправностью системы зажигания, но и другими элементами двигателя, такими как топливная система или система впуска.

Наконец, регулярное техническое обслуживание автомобиля, включая замену масла и фильтров, также положительно сказывается на работе системы зажигания. Чистота и исправность всех систем автомобиля обеспечивают надежную работу двигателя и продлевают срок службы компонентов системы зажигания.

Рекомендации по уходу за системой зажигания

Система зажигания является одним из ключевых компонентов двигателя внутреннего сгорания, и правильный уход за ней может значительно продлить срок службы автомобиля и улучшить его производительность. Вот несколько рекомендаций, которые помогут поддерживать систему зажигания в оптимальном состоянии.

Регулярная проверка свечей зажигания. Свечи зажигания играют важную роль в процессе воспламенения топливовоздушной смеси. Рекомендуется проверять их состояние каждые 10 000 — 15 000 километров пробега. Обратите внимание на наличие нагаров, трещин или других повреждений. Если свечи изношены, их следует заменить на новые, соответствующие спецификациям производителя.

Проверка высоковольтных проводов. Высоковольтные провода передают электрический импульс от катушки зажигания к свечам. Со временем они могут изнашиваться, что приводит к потере искры и, как следствие, к проблемам с запуском двигателя. Рекомендуется проверять их на наличие трещин, износа и коррозии. Если вы заметили какие-либо дефекты, замените провода.

Контроль состояния катушки зажигания. Катушка зажигания отвечает за преобразование низкого напряжения в высокое, необходимое для искры. Регулярно проверяйте ее на наличие повреждений и коррозии. Если возникают проблемы с запуском двигателя или его работой, стоит проверить катушку на работоспособность с помощью мультиметра.

Очистка и замена распределителя зажигания. Если ваш автомобиль оснащен распределителем зажигания, его следует периодически очищать от загрязнений и проверять состояние контактных пластин. Износ или загрязнение может привести к неправильному распределению искры и, как следствие, к сбоям в работе двигателя. Если распределитель сильно изношен, его лучше заменить.

Проверка системы зажигания на наличие утечек. Утечки в системе зажигания могут привести к снижению эффективности работы двигателя. Регулярно проверяйте все соединения и прокладки на наличие утечек, особенно в местах соединения проводов и катушки. Устранение утечек поможет избежать проблем с запуском и увеличит экономию топлива.

Использование качественного топлива. Качество топлива также влияет на работу системы зажигания. Использование некачественного или неподходящего топлива может привести к образованию отложений на свечах и других компонентах системы. Рекомендуется использовать топливо, соответствующее рекомендациям производителя автомобиля.

Следуя этим рекомендациям, вы сможете поддерживать систему зажигания в хорошем состоянии, что обеспечит надежную работу вашего автомобиля и снизит вероятность возникновения серьезных проблем в будущем.

Инструменты для диагностики неисправностей

Для эффективной диагностики неисправностей системы зажигания автомобиля необходимо использовать специализированные инструменты и оборудование. Эти инструменты позволяют не только выявить наличие проблем, но и определить их причины, что в свою очередь помогает избежать дорогостоящего ремонта и продлить срок службы автомобиля.

Одним из основных инструментов для диагностики является сканер OBD-II. Этот прибор подключается к диагностическому разъему автомобиля и считывает коды ошибок, которые могут указывать на неисправности в системе зажигания. Сканеры могут варьироваться от простых моделей, отображающих только коды ошибок, до более сложных, которые предоставляют информацию о текущих параметрах работы двигателя, таких как напряжение на свечах зажигания, состояние катушек и другие важные показатели.

Еще одним важным инструментом является мультиметр. С его помощью можно измерять напряжение, сопротивление и ток в различных элементах системы зажигания. Например, с помощью мультиметра можно проверить сопротивление свечей зажигания, а также убедиться в исправности проводов и катушек. Это позволяет выявить проблемы, такие как короткое замыкание или обрыв цепи.

Для проверки состояния свечей зажигания также используются тестеры свечей. Эти устройства позволяют оценить работоспособность свечи, проверяя наличие искры и ее качество. Тестеры могут быть как простыми, так и более сложными, с возможностью измерения температуры и других параметров.

Кроме того, для диагностики системы зажигания может потребоваться осциллограф. Этот прибор позволяет визуализировать электрические сигналы, проходящие через систему зажигания, и анализировать их форму и амплитуду. С помощью осциллографа можно выявить проблемы, которые не всегда видны при использовании других инструментов, такие как неправильная работа катушек зажигания или проблемы с синхронизацией.

Не менее важным инструментом является компрессометр, который позволяет проверить компрессию в цилиндрах двигателя. Низкая компрессия может указывать на проблемы с системой зажигания, такие как неправильное сгорание топлива или повреждение поршней и колец.

Наконец, для более глубокого анализа состояния системы зажигания могут использоваться специальные программы для диагностики, которые позволяют проводить комплексный анализ всех систем автомобиля. Эти программы могут быть установлены на ноутбуки или планшеты и подключаются к автомобилю через сканер OBD-II. Они предоставляют подробные отчеты о состоянии системы зажигания и других компонентов, что значительно упрощает процесс диагностики.

Таким образом, использование правильных инструментов для диагностики неисправностей системы зажигания является ключевым моментом в обеспечении надежной работы автомобиля. Каждый из перечисленных инструментов выполняет свою уникальную функцию и в сочетании позволяет получить полное представление о состоянии системы зажигания и выявить возможные проблемы.
